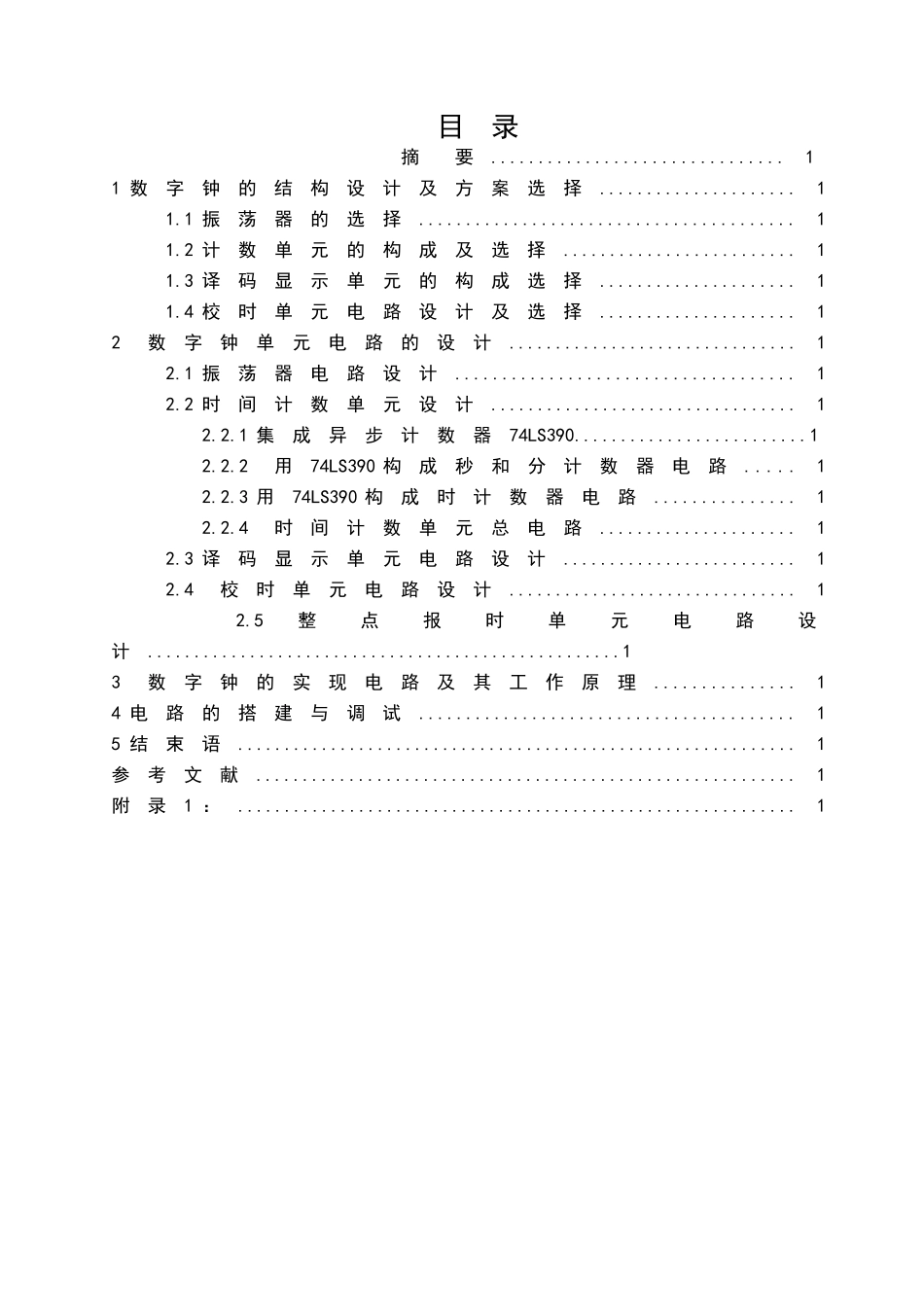

目录摘要...............................11数字钟的结构设计及方案选择.....................11.1振荡器的选择........................................11.2计数单元的构成及选择.........................11.3译码显示单元的构成选择.....................11.4校时单元电路设计及选择.....................12数字钟单元电路的设计...............................12.1振荡器电路设计....................................12.2时间计数单元设计.................................12.2.1集成异步计数器74LS390.........................12.2.2用74LS390构成秒和分计数器电路.....12.2.3用74LS390构成时计数器电路...............12.2.4时间计数单元总电路.....................12.3译码显示单元电路设计.........................12.4校时单元电路设计...............................12.5整点报时单元电路设计...................................................13数字钟的实现电路及其工作原理...............14电路的搭建与调试........................................15结束语............................................................1参考文献..........................................................1附录1：............................................................11摘要数字钟被广泛用于个人家庭及公共场所,成为人们日常生活中的必需品。诸如定时自动报警、按时自动打铃、定时广播、自动起闭路灯定时开关烘箱、甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字钟及扩大其应用，有着非常现实的意。数字电子钟，从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。数字电子钟有以下几部分组成：振荡器，分频器，60进制的秒、分计时器和12进制计时计数器，秒、分、时的译码显示部分及校正电路等。关键词：数字钟555多谐振荡器计数器74LS39074LS482数字电子时钟的设计及制作1数字钟的结构设计及方案选择数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。主要由振荡器、分频器、计数器、译码器显示器和校时电路组成。振荡器产生稳定的高频脉冲信号，作为数字钟的时间基准，通常使用石英晶体震荡器，然后经过分频器输出标准秒脉冲，或者由555构成的多谐振荡器来直接产生1HZ的脉冲信号。秒计数器满60后向分计数器进位，分计数器满60后向小时计数器进位，小时计数器按照“12翻1”规律计数。计数器的输出分别经译码器送显示器显示。由于计数的起始时间不可能与标准时间一致，故需要在电路上加一个校时电路，当计时出现误差时，可以用校时电路校时、校分。如图1-1所示为数字钟电路系统的组成框图。3图1-1数字钟电路系统的组成框图方案一：首先构成一个NE555定时器产生震荡周期为0.5秒的标准秒脉冲，在加一个74ls74分频电路。由74LS390采用清零法分别组成六十进制的秒计数器、六十进制分计数器、十二进制时计数器。使用74ls74d的输出作为秒记数器的CP脉冲，把秒记数器地进位输出作为分记数器地CP脉冲，分记数器的进位输出作为时记数器的CP脉冲。使用74LS48为驱动器，共阴极数码管作为显示器,再以基本RS锁存器构成校时电路。方案二：首先构成一个由石英晶体振荡器和由CD4060构成的分频器构成的产生震荡周期为一秒的标准秒脉冲，由CD4518采用清零法分别组成六十进制的秒计数器、六十进制分计数器、十二进制时计数器。使用由石英晶体振荡器和由CD4060构成的分频器构成的产生震荡周期为一秒4的标准秒脉冲，把秒计数器地进位输出作为分计数器的CP脉冲，分计数器的进位输出作为时计数器的CP脉冲。使用CD4511为驱动器，共阴极数码管作为显示器。本次设计中我选用方案一进行设计。1.1振荡器的选择方案一：采用石英晶体振荡器。石英晶体振荡器具有体积小、重量轻、可靠性高、频率稳定度高等优点。其具有极高的频率稳定性主要用在要求频率十分稳定的振荡电路中作谐振元件但成本相对较高。方案二：采用555多谐振荡器。555多谐振荡器只需简单的电阻器、电容器即可完成特定的振荡延时作用。其延时范围极广可由几...
