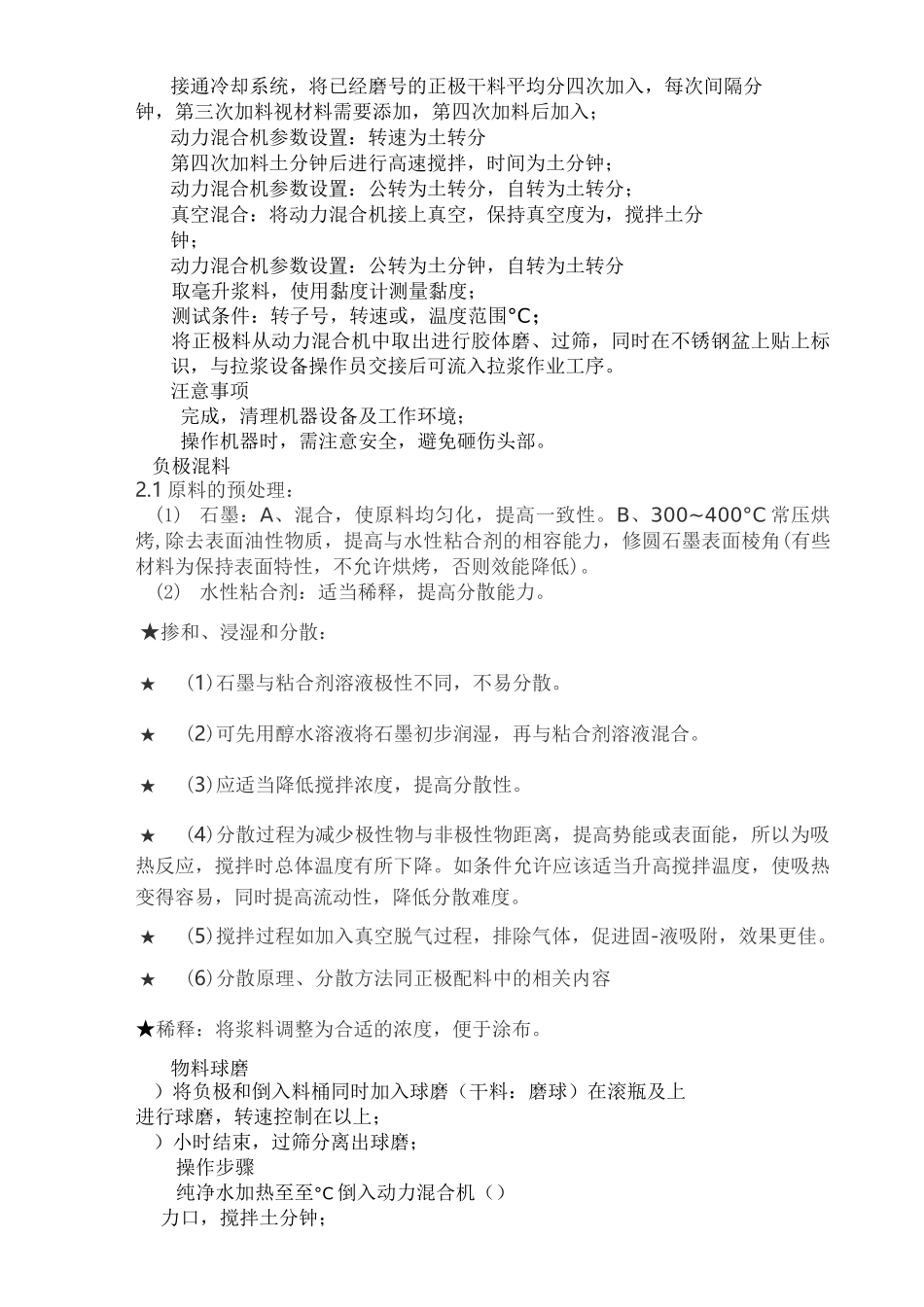

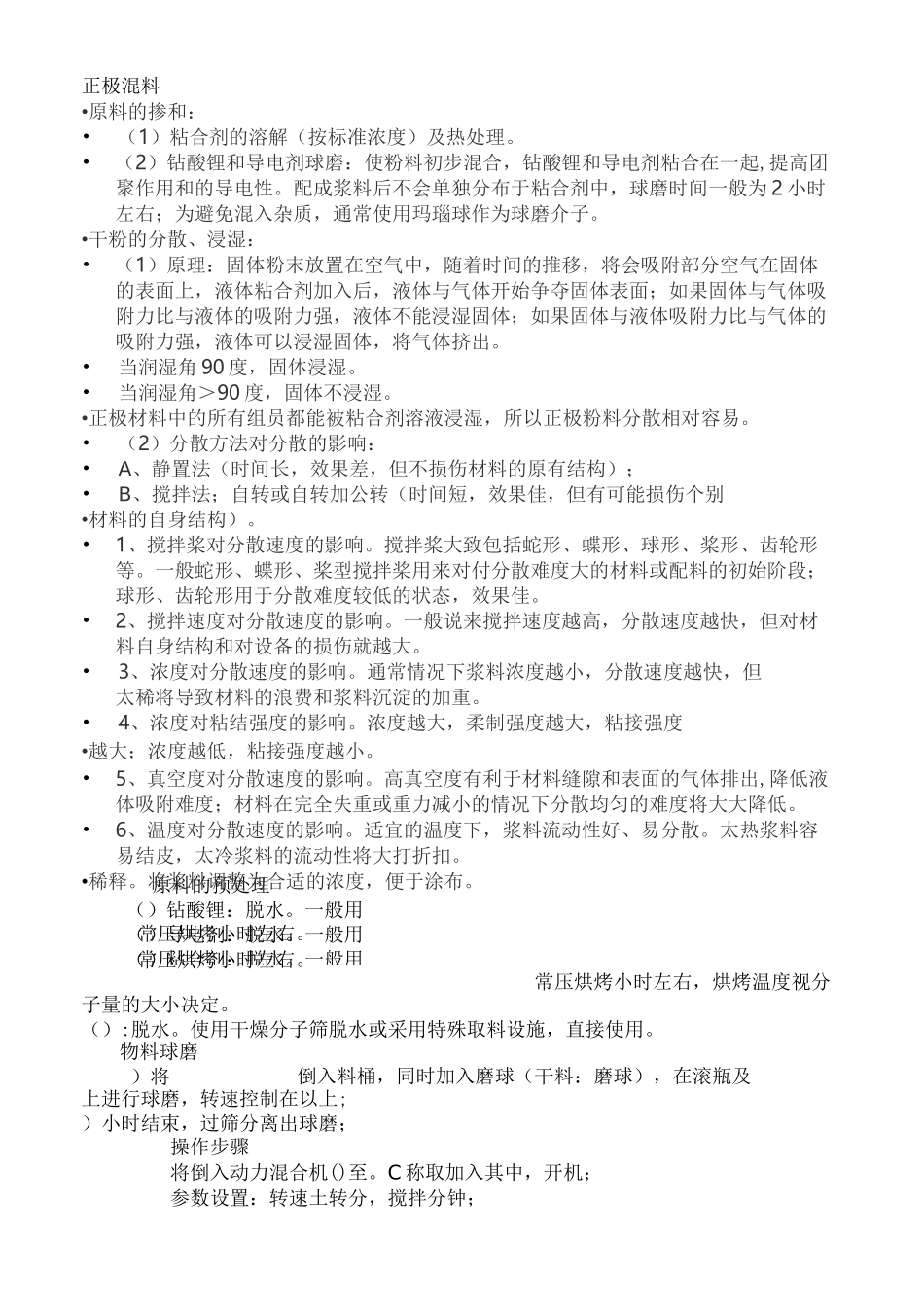

原料的预处理（）钻酸锂：脱水。一般用（）导电剂：脱水。一般用（）粘合剂：脱水。一般用正极混料•原料的掺和：•（1）粘合剂的溶解（按标准浓度）及热处理。•（2）钻酸锂和导电剂球磨：使粉料初步混合，钻酸锂和导电剂粘合在一起,提高团聚作用和的导电性。配成浆料后不会单独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。•干粉的分散、浸湿：•（1）原理：固体粉末放置在空气中，随着时间的推移，将会吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气体开始争夺固体表面；如果固体与气体吸附力比与液体的吸附力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的吸附力强，液体可以浸湿固体，将气体挤出。•当润湿角90度，固体浸湿。•当润湿角＞90度，固体不浸湿。•正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料分散相对容易。•（2）分散方法对分散的影响：•A、静置法（时间长，效果差，但不损伤材料的原有结构）；•B、搅拌法；自转或自转加公转（时间短，效果佳，但有可能损伤个别•材料的自身结构）。•1、搅拌桨对分散速度的影响。搅拌桨大致包括蛇形、蝶形、球形、桨形、齿轮形等。一般蛇形、蝶形、桨型搅拌桨用来对付分散难度大的材料或配料的初始阶段；球形、齿轮形用于分散难度较低的状态，效果佳。•2、搅拌速度对分散速度的影响。一般说来搅拌速度越高，分散速度越快，但对材料自身结构和对设备的损伤就越大。•3、浓度对分散速度的影响。通常情况下浆料浓度越小，分散速度越快，但太稀将导致材料的浪费和浆料沉淀的加重。•4、浓度对粘结强度的影响。浓度越大，柔制强度越大，粘接强度•越大；浓度越低，粘接强度越小。•5、真空度对分散速度的影响。高真空度有利于材料缝隙和表面的气体排出,降低液体吸附难度；材料在完全失重或重力减小的情况下分散均匀的难度将大大降低。•6、温度对分散速度的影响。适宜的温度下，浆料流动性好、易分散。太热浆料容易结皮，太冷浆料的流动性将大打折扣。•稀释。将浆料调整为合适的浓度，便于涂布。常压烘烤小时左右。常压烘烤小时左右。常压烘烤小时左右，烘烤温度视分子量的大小决定。（）:脱水。使用干燥分子筛脱水或采用特殊取料设施，直接使用。物料球磨）将倒入料桶，同时加入磨球（干料：磨球），在滚瓶及上进行球磨，转速控制在以上;）小时结束，过筛分离出球磨；操作步骤将倒入动力混合机()至。C称取加入其中，开机；参数设置：转速土转分，搅拌分钟；接通冷却系统，将已经磨号的正极干料平均分四次加入，每次间隔分钟，第三次加料视材料需要添加，第四次加料后加入；动力混合机参数设置：转速为土转分第四次加料土分钟后进行高速搅拌，时间为土分钟；动力混合机参数设置：公转为土转分，自转为土转分；真空混合：将动力混合机接上真空，保持真空度为，搅拌土分钟；动力混合机参数设置：公转为土分钟，自转为土转分取毫升浆料，使用黏度计测量黏度；测试条件：转子号，转速或，温度范围°C；将正极料从动力混合机中取出进行胶体磨、过筛，同时在不锈钢盆上贴上标识，与拉浆设备操作员交接后可流入拉浆作业工序。汪意事项完成，清理机器设备及工作环境；操作机器时，需注意安全，避免砸伤头部。负极混料2.1原料的预处理：(1)石墨：A、混合，使原料均匀化，提高一致性。B、300~400°C常压烘烤,除去表面油性物质，提高与水性粘合剂的相容能力，修圆石墨表面棱角(有些材料为保持表面特性，不允许烘烤，否则效能降低)。(2)水性粘合剂：适当稀释，提高分散能力。★掺和、浸湿和分散：★(1)石墨与粘合剂溶液极性不同，不易分散。★(2)可先用醇水溶液将石墨初步润湿，再与粘合剂溶液混合。★(3)应适当降低搅拌浓度，提高分散性。★(4)分散过程为减少极性物与非极性物距离，提高势能或表面能，所以为吸热反应，搅拌时总体温度有所下降。如条件允许应该适当升高搅拌温度，使吸热变得容易，同时提高流动性，降低分散难度。★(5)搅拌过程如加入真空脱气过程，排除气体，促进固-液吸附，效果更佳。★(6)分散原理、分散方法同正极配料中的相关内容★稀释：将...
