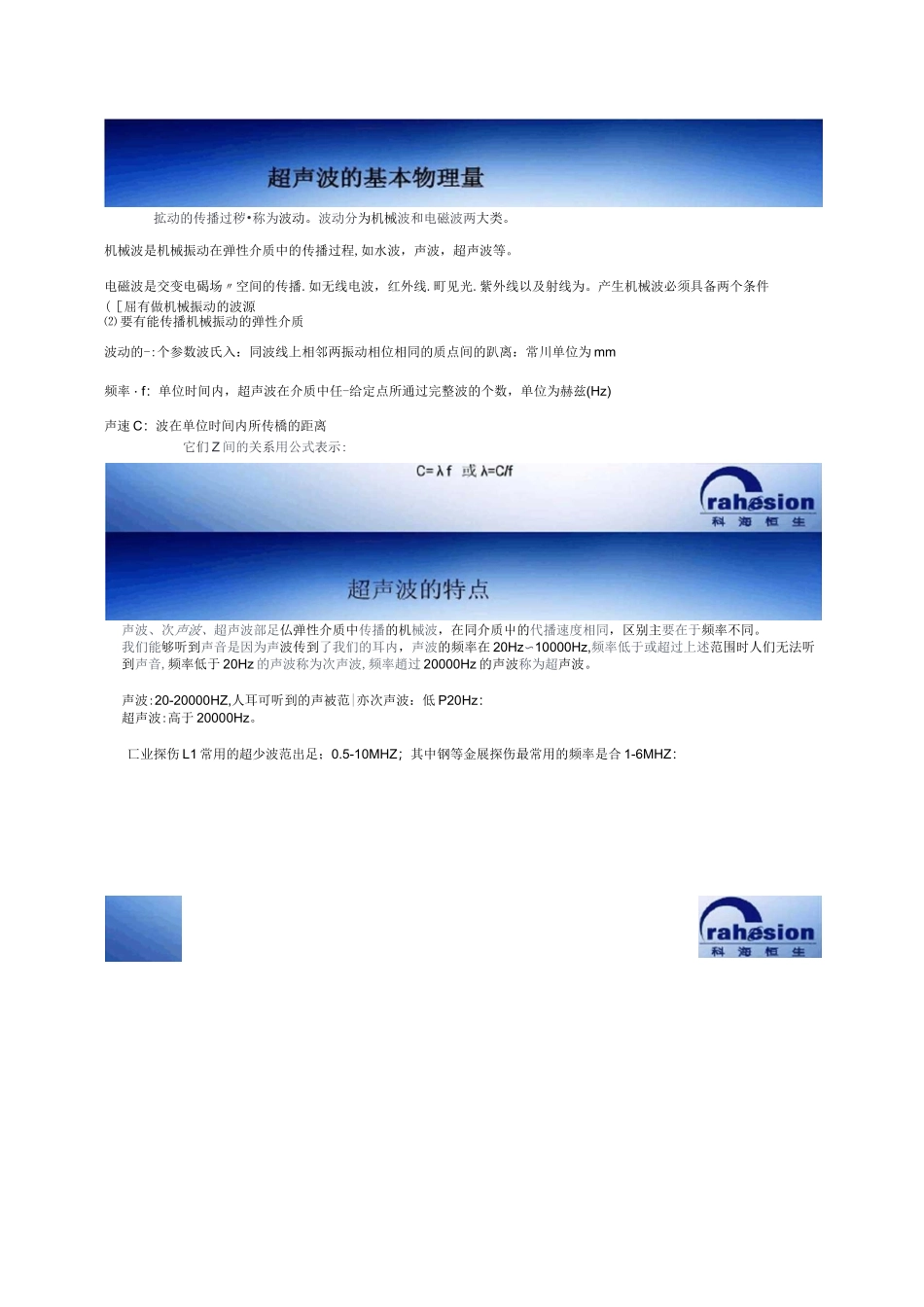

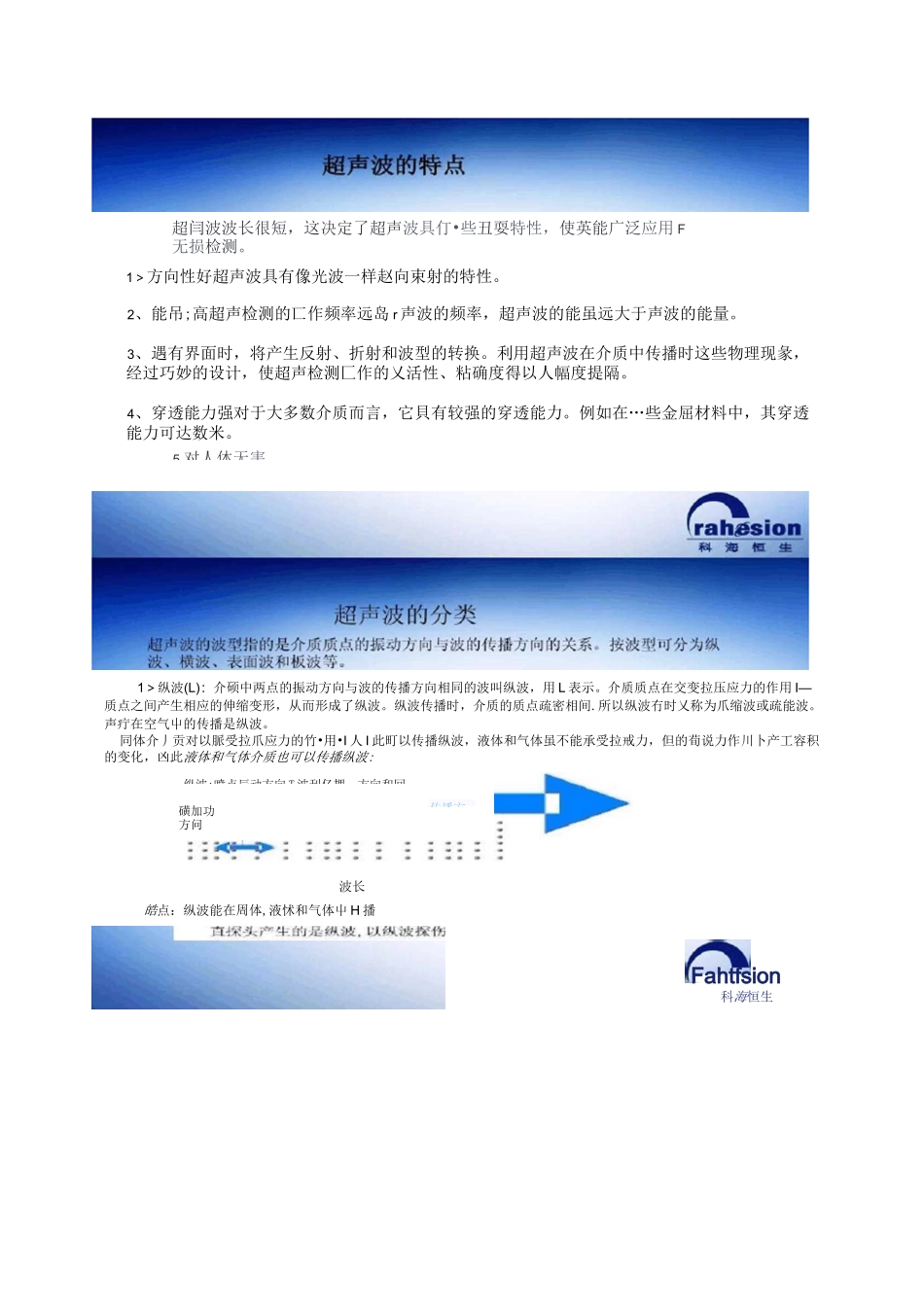

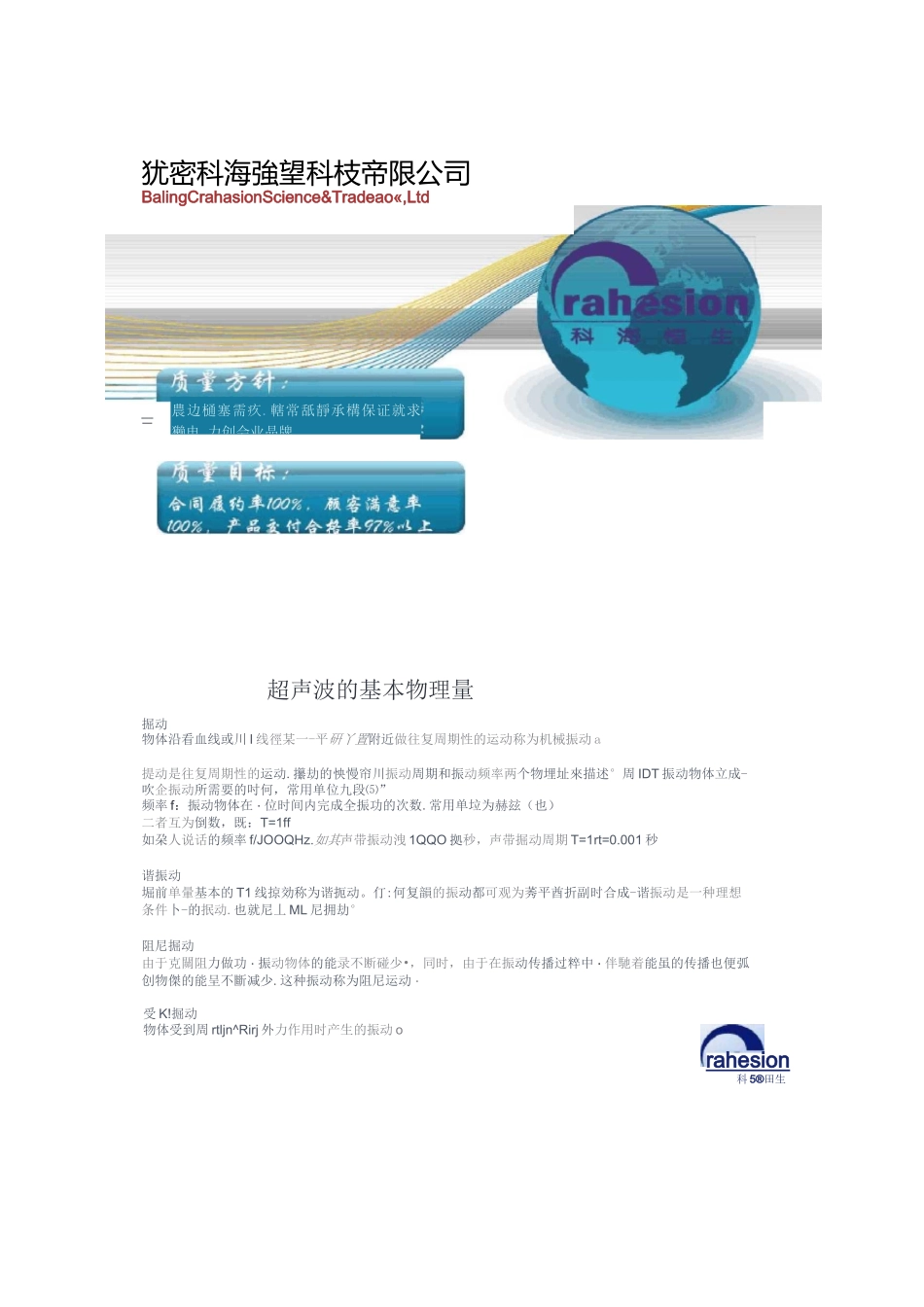

犹密科海強望科枝帝限公司BalingCrahasionScience&Tradeao«,Ltd超声波的基本物理量掘动物体沿看血线或川I线徑某一-平硏丫置附近做往复周期性的运动称为机械振动a提动是往复周期性的运动.攥劫的怏慢帘川振动周期和振动频率两个物埋址來描述°周IDT振动物体立成-吹企振动所需要的吋何，常用单位九段⑸”频率f：振动物体在・位时间内完成全振功的次数.常用单垃为赫玆（也）二者互为倒数，既：T=1ff如朶人说话的频率f/JOOQHz.如其声带振动洩1QQO拠秒，声带掘动周期T=1rt=0.001秒谐振动堀前单暈基本的T1线掠効称为谐扼动。仃:何复韻的振动都可观为莠平酋折副时合成-谐振动是一种理想条件卜-的抿动.也就尼丄ML尼拥劫°阻尼掘动由于克關阻力做功・振动物体的能录不断碰少•，同时，由于在振动传播过粹中・伴馳着能虽的传播也便弧创物傑的能呈不斷减少.这种振动称为阻尼运动・三農边樋塞需疚.轄常舐靜承構保证就求獭电.力创会业晶牌受K!掘动物体受到周rtljn^Rirj外力作用时产生的振动orahesion科5®田生机械波是机械振动在弹性介质中的传播过程,如水波，声波，超声波等。电磁波是交变电碣场〃空间的传播.如无线电波，红外线.町见光.紫外线以及射线为。产生机械波必须具备两个条件(［屈有做机械振动的波源⑵要有能传播机械振动的弹性介质波动的-:个参数波氏入：同波线上相邻两振动相位相同的质点间的趴离：常川单位为mm频率・f：单位时间内，超声波在介质中任-给定点所通过完整波的个数，单位为赫兹(Hz)声速C：波在单位时间内所传橋的距离声波、次声波、超声波部足仏弹性介质中传播的机械波，在同介质屮的代播速度相同，区别主要在于频率不同。我们能够听到声音是因为声波传到了我们的耳内，声波的频率在20Hz〜10000Hz,频率低于或超过上述范围时人们无法听到声音,频率低于20Hz的声波称为次声波,频率趙过20000Hz的声波称为超声波。声波:20-20000HZ,人耳可听到的声被范|亦次声波：低P20Hz：超声波:高于20000Hz。匸业探伤L1常用的超少波范出足；0.5-10MHZ；其中钢等金展探伤最常用的频率是合1-6MHZ：它们Z间的关系用公式表示:拡动的传播过秽•称为波动。波动分为机械波和电磁波两大类。纵波:喷点辰动方向T波刊亿押、方向和冋1＞方向性好超声波具有像光波一样赵向束射的特性。2、能吊;高超声检测的匸作频率远岛r声波的频率，超声波的能虽远大于声波的能量。3、遇有界面时，将产生反射、折射和波型的转换。利用超声波在介质中传播时这些物理现彖，经过巧妙的设计，使超声检测匚作的乂活性、粘确度得以人幅度提隔。4、穿透能力强对于大多数介质而言，它貝有较强的穿透能力。例如在…些金屈材料中，其穿透能力可达数米。1＞纵波(L)：介硕中两点的振动方向与波的传播方向相同的波叫纵波，用L表示。介质质点在交变拉压应力的作用I—质点之间产生相应的伸缩变形，从而形成了纵波。纵波传播时，介质的质点疏密相间.所以纵波冇时乂称为爪缩波或疏能波。声疔在空气屮的传播是纵波。同体介丿贡对以脈受拉爪应力的竹•用•I人I此町以传播纵波，液体和气体虽不能承受拉戒力，但的荀说力作川卜产工容积的变化，凶此液体和气体介质也可以传播纵波:波长皓点：纵波能在周体,液怵和气体屮H播超闫波波长很短，这决定了超声波具仃•些丑耍特性，使英能广泛应用F无损检测。5.对人体无害。磺加功方问传播方Fahtfsion科海恒生2、横波S(T)°介质中质点的振动方向垂直丁•波的传播方向的波叫横波,川S或T表示。横波的形成是山于介质质点受到交变切应力作川时，产F「切变形变，所以横波乂叫做切变波。液体和气体介质不能禺受切应力,只有固体介质能够承受切应力，因而横波貝能在尚休介质屮亿播，不能在液体和气体介质中传播。糾探沢产4•的足横波，以朋波探伤二仃种沿介质表面传播的波即农血波。衣面波传播时在介质表而的质点作椭圆运动。椭圆的长轴HJ：波的传播方向，短轴平行「•波的传播方向,介质质点的椭圆振动可视为纵波与横波的合成。瑞利苗先对这种波给予丫理论上的说明，因此农面波又称为瑞利波(Rayleighwave)•常用R表示。一般认为采川表血波探伤只能发现丄件的表血缺陷。2,他波：Ail；4W-7Jh!粘点:纵波只能由同休...
