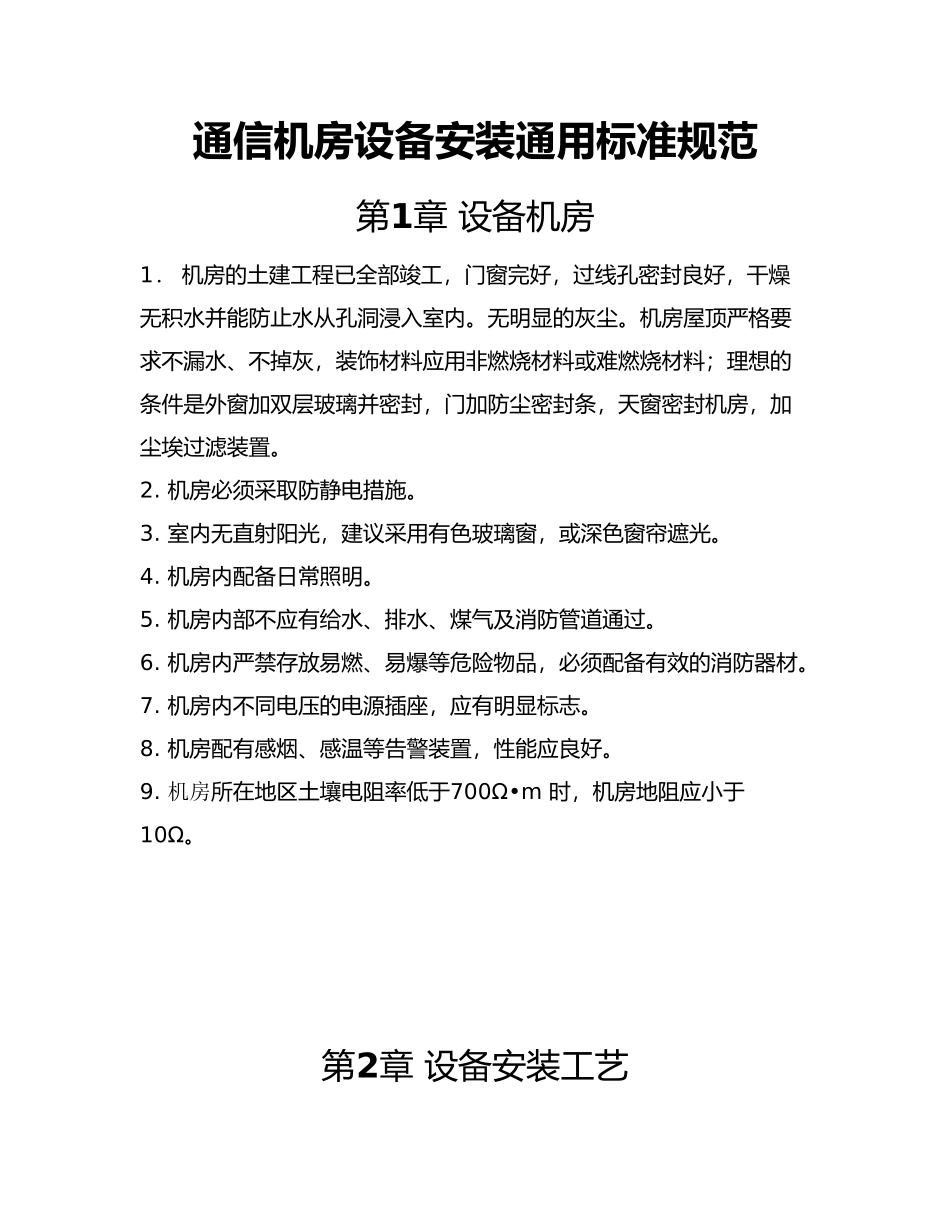

通信机房设备安装通用标准规范_第1页
1/10

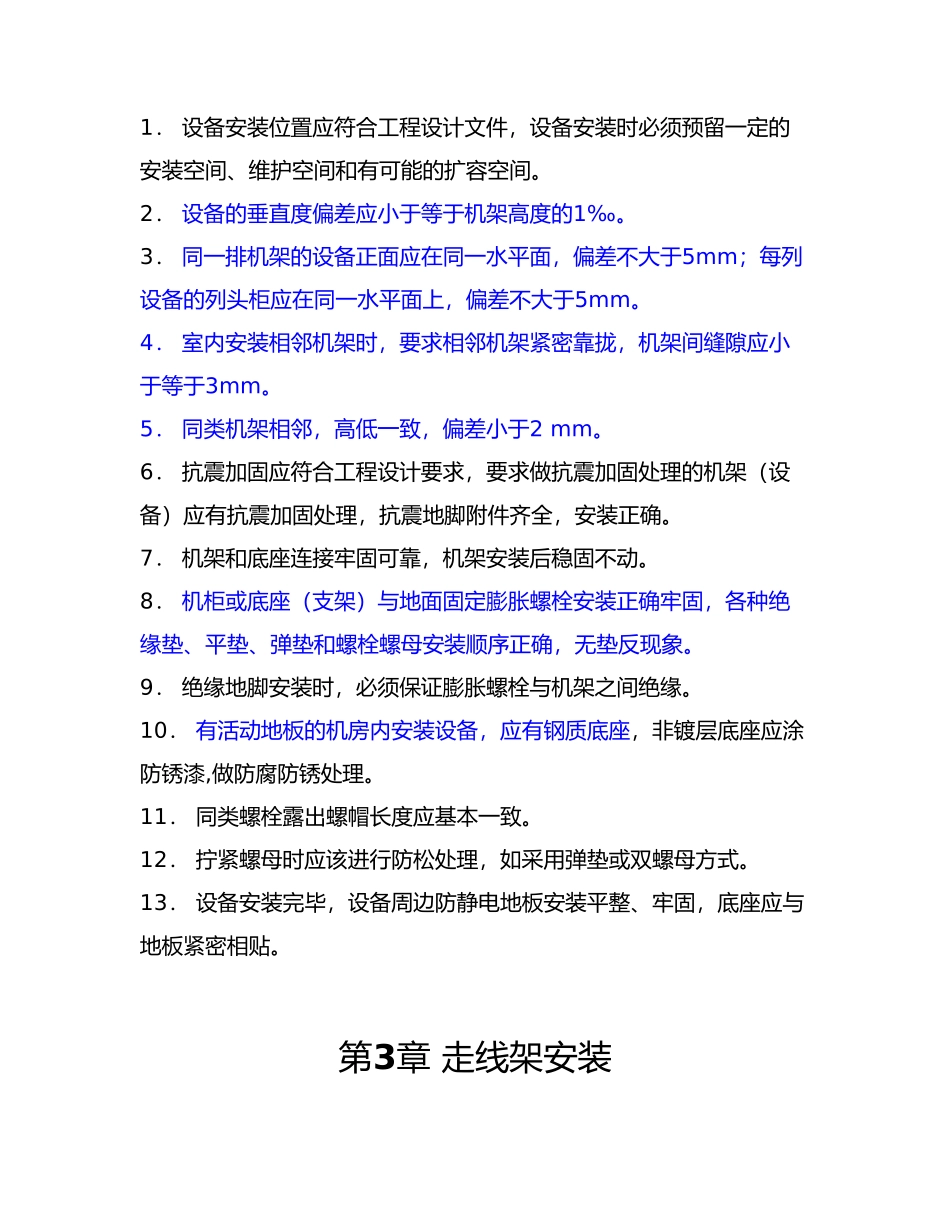

通信机房设备安装通用标准规范_第2页
2/10
通信机房设备安装通用标准规范_第3页
3/10
通信机房设备安装通用标准规范第1章设备机房1.机房的土建工程已全部竣工,门窗完好,过线孔密封良好,干燥无积水并能防止水从孔洞浸入室内。无明显的灰尘。机房屋顶严格要求不漏水、不掉灰,装饰材料应用非燃烧材料或难燃烧材料;理想的条件是外窗加双层玻璃并密封,门加防尘密封条,天窗密封机房,加尘埃过滤装置。2.机房必须采取防静电措施。3.室内无直射阳光,建议采用有色玻璃窗,或深色窗帘遮光。4.机房内配备日常照明。5.机房内部不应有给水、排水、煤气及消防管道通过。6.机房内严禁存放易燃、易爆等危险物品,必须配备有效的消防器材。7.机房内不同电压的电源插座,应有明显标志。8.机房配有感烟、感温等告警装置,性能应良好。9.机房所在地区土壤电阻率低于700Ω•m时,机房地阻应小于10Ω。第2章设备安装工艺1.设备安装位置应符合工程设计文件,设备安装时必须预留一定的安装空间、维护空间和有可能的扩容空间。2.设备的垂直度偏差应小于等于机架高度的1‰。3.同一排机架的设备正面应在同一水平面,偏差不大于5mm;每列设备的列头柜应在同一水平面上,偏差不大于5mm。4.室内安装相邻机架时,要求相邻机架紧密靠拢,机架间缝隙应小于等于3mm。5.同类机架相邻,高低一致,偏差小于2mm。6.抗震加固应符合工程设计要求,要求做抗震加固处理的机架(设备)应有抗震加固处理,抗震地脚附件齐全,安装正确。7.机架和底座连接牢固可靠,机架安装后稳固不动。8.机柜或底座(支架)与地面固定膨胀螺栓安装正确牢固,各种绝缘垫、平垫、弹垫和螺栓螺母安装顺序正确,无垫反现象。9.绝缘地脚安装时,必须保证膨胀螺栓与机架之间绝缘。10.有活动地板的机房内安装设备,应有钢质底座,非镀层底座应涂防锈漆,做防腐防锈处理。11.同类螺栓露出螺帽长度应基本一致。12.拧紧螺母时应该进行防松处理,如采用弹垫或双螺母方式。13.设备安装完毕,设备周边防静电地板安装平整、牢固,底座应与地板紧密相贴。第3章走线架安装1.走线架安装位置及高度应符合工程设计要求。2.走线架与墙壁或机柜列应保持平行,每米允许水平偏差为2mm。3.走线架横平竖直,各横铁规格一致,两端紧贴走道扁钢和横铁卡子,横铁与走道扁钢相互垂直。4.横铁卡子等部件、固定螺栓齐套并安装牢固。5.走线架横铁间隔均匀,当影响走电缆时,可做适当调整。6.槽道安装应平直、端正、牢固。列槽道应成一直线,两槽道并接处允许水平偏差2mm。7.走线架的保护接地应符合工程设计要求。8.走线架互相连接时,应保证可靠的电气连接。9.走线架的地面支柱安装应垂直稳固,加固支撑安装平稳牢固,吊挂垂直整齐。10.所有支撑加固用的同类膨胀螺栓余留长度应一致(螺帽紧固后余留5mm左右)。11.走线架穿过楼板空洞或墙洞处应加装保护框,电缆布放绑扎完毕应用防水、防火材料密封。12.走线架应可靠接地,当走线架较长时,推荐每5米用多股铜线接地一次,接地截面积不小于16mm2。13.室内走线架不得与室外走线架有电气连接第4章线缆布放及连接4.1线缆布放要求1.路由走向应符合工程设计要求。2.各种电缆分开布放,电缆的走向清晰、顺直,相互间不要交叉,捆扎牢固,松紧适度。3.机柜外的线缆不得缠绕和扭绞,线缆不得在横走线槽内360°弯曲。4.机柜间电缆、连接其他设备的电缆应牢固地捆扎在走线架上。5.在走线架内,交流电源线和直流电源线分开布放,保持间距在50mm以上;直流电源线与非屏蔽信号线应分开布放,并行时需保持50mm以上的距离;交流电源线与非屏蔽信号线应分开布放,并行时需保持150mm以上的距离。6.上走线时,线缆应直接上走线架,不得紧贴柜顶散热板布放,必须沿机柜上方走线时,和柜顶散热板距离不得小于100mm;下走线线缆在地面最高叠加不得超过地板高度的2/3,以免影响通风散热。7..墙面、地板下布线时应安装线槽。8.机架内剩余或准备扩容电缆/接头必须放置在走线槽内。9.线缆的弯曲半径应满足要求。4.2线缆绑扎要求1.电缆必须绑扎,绑扎后的电缆应互相紧密靠拢,外观平直整齐。电缆表面形成的平面高度差不超过5mm,电缆表面形成的垂面垂度差不超过5mm。2.绑扎成束的线缆转弯时,线扣应扎...
