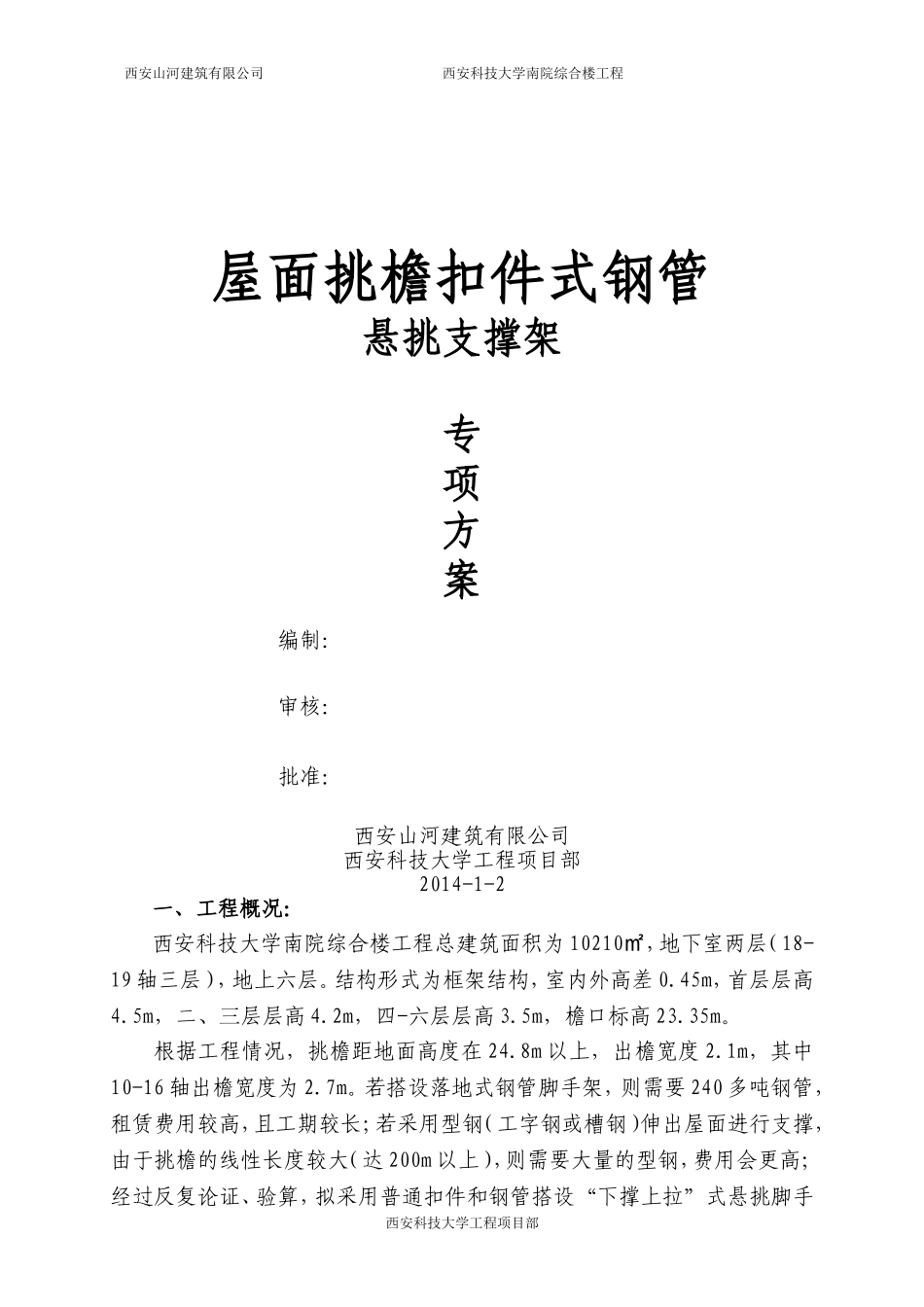

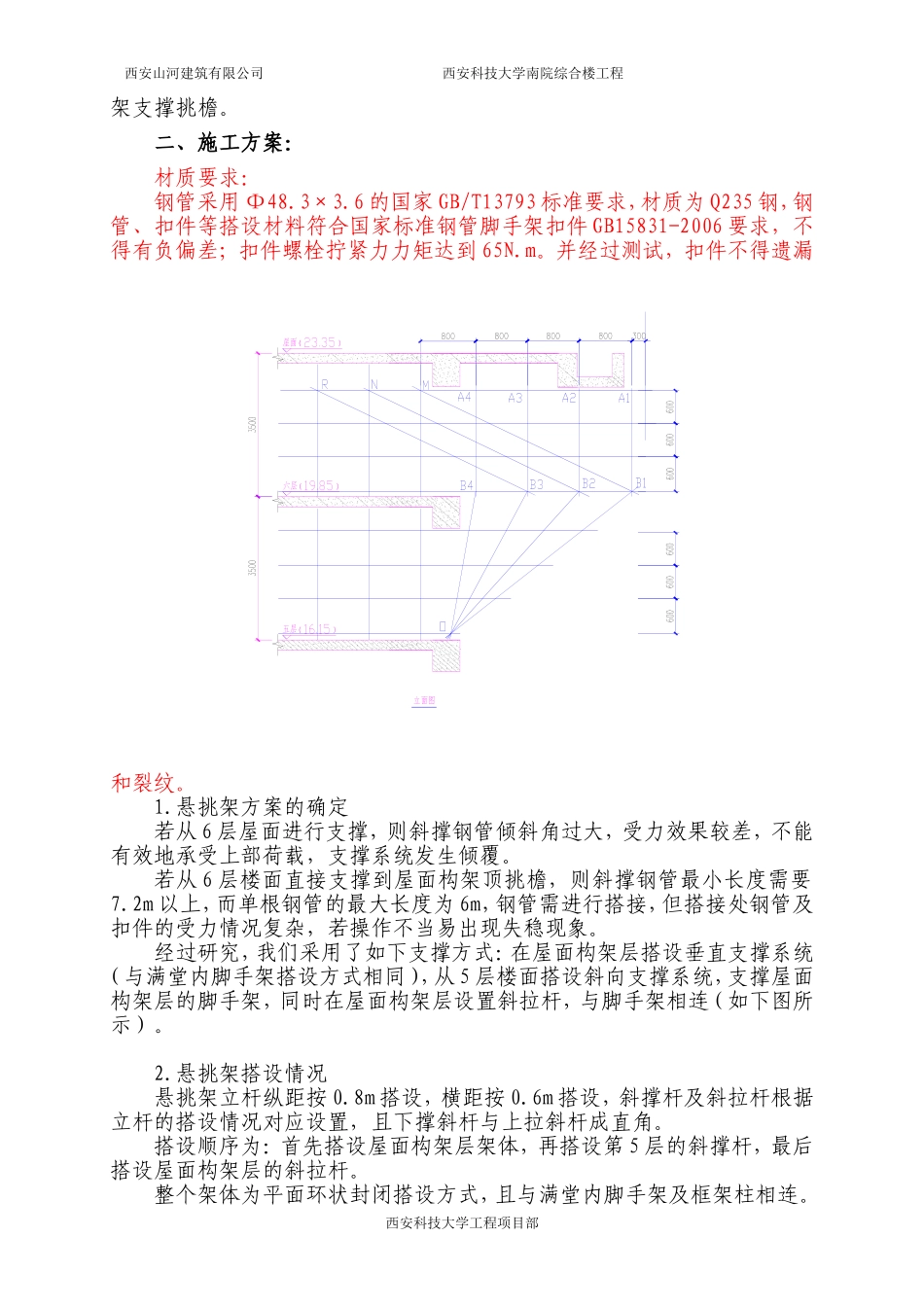

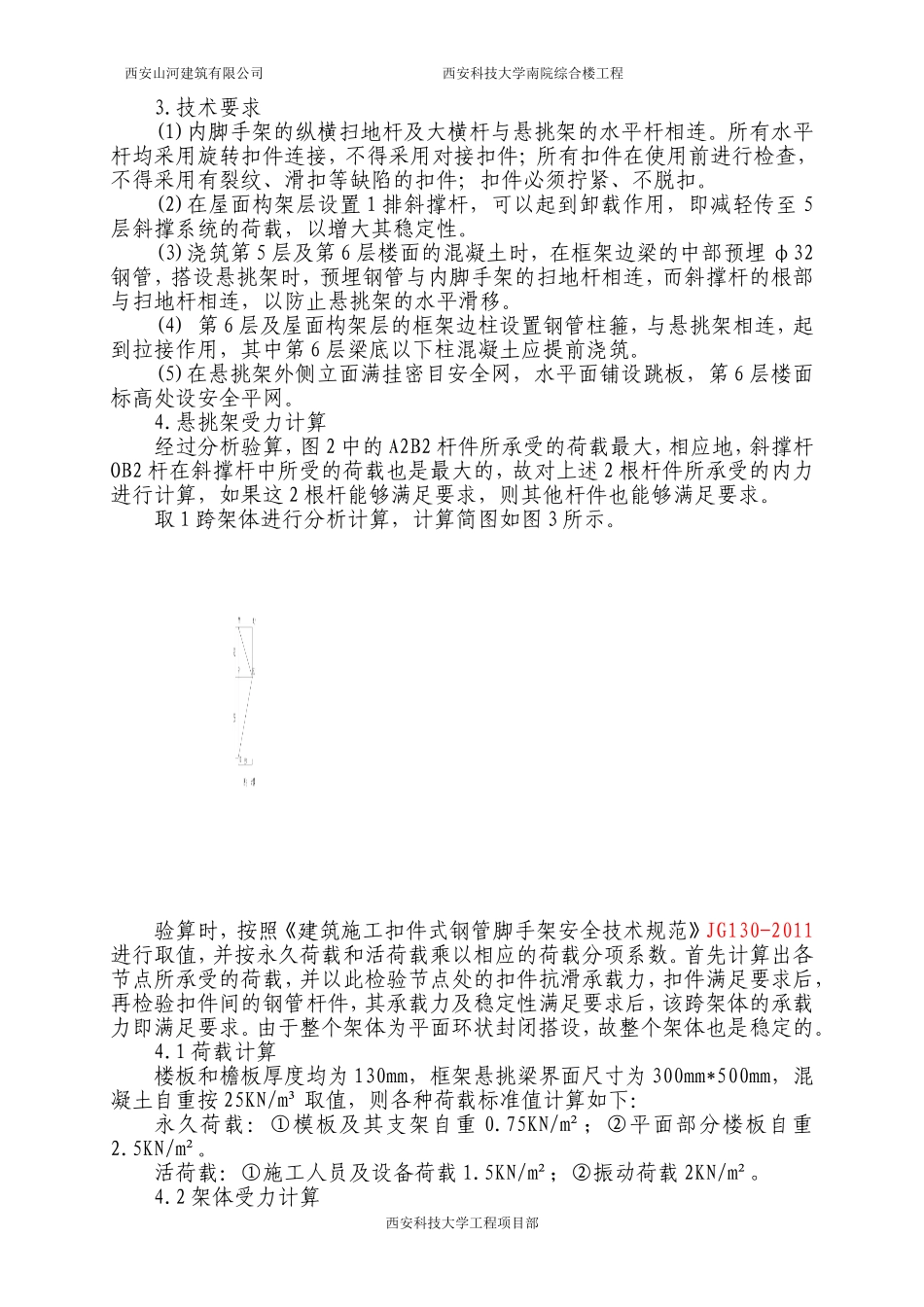

西安山河建筑有限公司西安科技大学南院综合楼工程屋面挑檐扣件式钢管悬挑支撑架专项方案编制：审核：批准：西安山河建筑有限公司西安科技大学工程项目部2014-1-2一、工程概况：西安科技大学南院综合楼工程总建筑面积为10210，地下室两层（㎡18-19轴三层），地上六层。结构形式为框架结构，室内外高差0.45m，首层层高4.5m，二、三层层高4.2m，四-六层层高3.5m，檐口标高23.35m。根据工程情况，挑檐距地面高度在24.8m以上，出檐宽度2.1m，其中10-16轴出檐宽度为2.7m。若搭设落地式钢管脚手架，则需要240多吨钢管，租赁费用较高，且工期较长；若采用型钢（工字钢或槽钢）伸出屋面进行支撑，由于挑檐的线性长度较大（达200m以上），则需要大量的型钢，费用会更高；经过反复论证、验算，拟采用普通扣件和钢管搭设“下撑上拉”式悬挑脚手西安科技大学工程项目部西安山河建筑有限公司西安科技大学南院综合楼工程架支撑挑檐。二、施工方案：材质要求：钢管采用Φ48.3×3.6的国家GB/T13793标准要求，材质为Q235钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件GB15831-2006要求，不得有负偏差；扣件螺栓拧紧力力矩达到65N.m。并经过测试，扣件不得遗漏和裂纹。1.悬挑架方案的确定若从6层屋面进行支撑，则斜撑钢管倾斜角过大，受力效果较差，不能有效地承受上部荷载，支撑系统发生倾覆。若从6层楼面直接支撑到屋面构架顶挑檐，则斜撑钢管最小长度需要7.2m以上，而单根钢管的最大长度为6m，钢管需进行搭接，但搭接处钢管及扣件的受力情况复杂，若操作不当易出现失稳现象。经过研究，我们采用了如下支撑方式：在屋面构架层搭设垂直支撑系统（与满堂内脚手架搭设方式相同），从5层楼面搭设斜向支撑系统，支撑屋面构架层的脚手架，同时在屋面构架层设置斜拉杆，与脚手架相连（如下图所示）。2.悬挑架搭设情况悬挑架立杆纵距按0.8m搭设，横距按0.6m搭设，斜撑杆及斜拉杆根据立杆的搭设情况对应设置，且下撑斜杆与上拉斜杆成直角。搭设顺序为：首先搭设屋面构架层架体，再搭设第5层的斜撑杆，最后搭设屋面构架层的斜拉杆。整个架体为平面环状封闭搭设方式，且与满堂内脚手架及框架柱相连。西安科技大学工程项目部西安山河建筑有限公司西安科技大学南院综合楼工程3.技术要求(1)内脚手架的纵横扫地杆及大横杆与悬挑架的水平杆相连。所有水平杆均采用旋转扣件连接，不得采用对接扣件；所有扣件在使用前进行检查，不得采用有裂纹、滑扣等缺陷的扣件；扣件必须拧紧、不脱扣。(2)在屋面构架层设置1排斜撑杆，可以起到卸载作用，即减轻传至5层斜撑系统的荷载，以增大其稳定性。(3)浇筑第5层及第6层楼面的混凝土时，在框架边梁的中部预埋φ32钢管，搭设悬挑架时，预埋钢管与内脚手架的扫地杆相连，而斜撑杆的根部与扫地杆相连，以防止悬挑架的水平滑移。(4)第6层及屋面构架层的框架边柱设置钢管柱箍，与悬挑架相连，起到拉接作用，其中第6层梁底以下柱混凝土应提前浇筑。(5)在悬挑架外侧立面满挂密目安全网，水平面铺设跳板，第6层楼面标高处设安全平网。4.悬挑架受力计算经过分析验算，图2中的A2B2杆件所承受的荷载最大，相应地，斜撑杆OB2杆在斜撑杆中所受的荷载也是最大的，故对上述2根杆件所承受的内力进行计算，如果这2根杆能够满足要求，则其他杆件也能够满足要求。取1跨架体进行分析计算，计算简图如图3所示。验算时，按照《建筑施工扣件式钢管脚手架安全技术规范》JG130-2011进行取值，并按永久荷载和活荷载乘以相应的荷载分项系数。首先计算出各节点所承受的荷载，并以此检验节点处的扣件抗滑承载力，扣件满足要求后，再检验扣件间的钢管杆件，其承载力及稳定性满足要求后，该跨架体的承载力即满足要求。由于整个架体为平面环状封闭搭设，故整个架体也是稳定的。4.1荷载计算楼板和檐板厚度均为130mm，框架悬挑梁界面尺寸为300mm*500mm，混凝土自重按25KN/m³取值，则各种荷载标准值计算如下：永久荷载：①模板及其支架自重0.75KN/m²；②平面部分楼板自重2.5KN/m²。活荷载：①施工人员及设备荷载1.5KN/m²；②振动荷载2KN/m²。4.2架体受力计算西安科技大学工程项目部西安山河建筑有限公司西...
