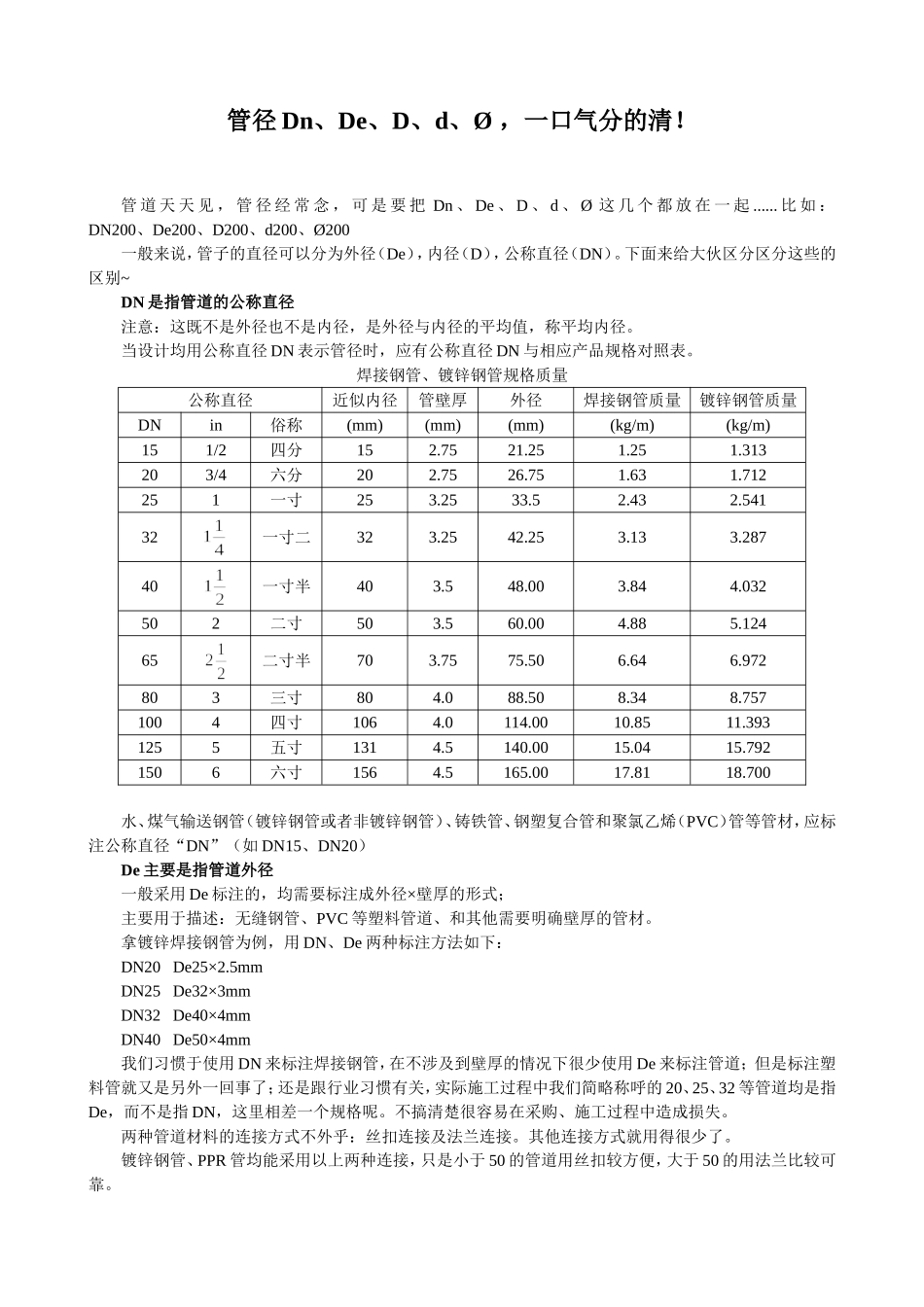

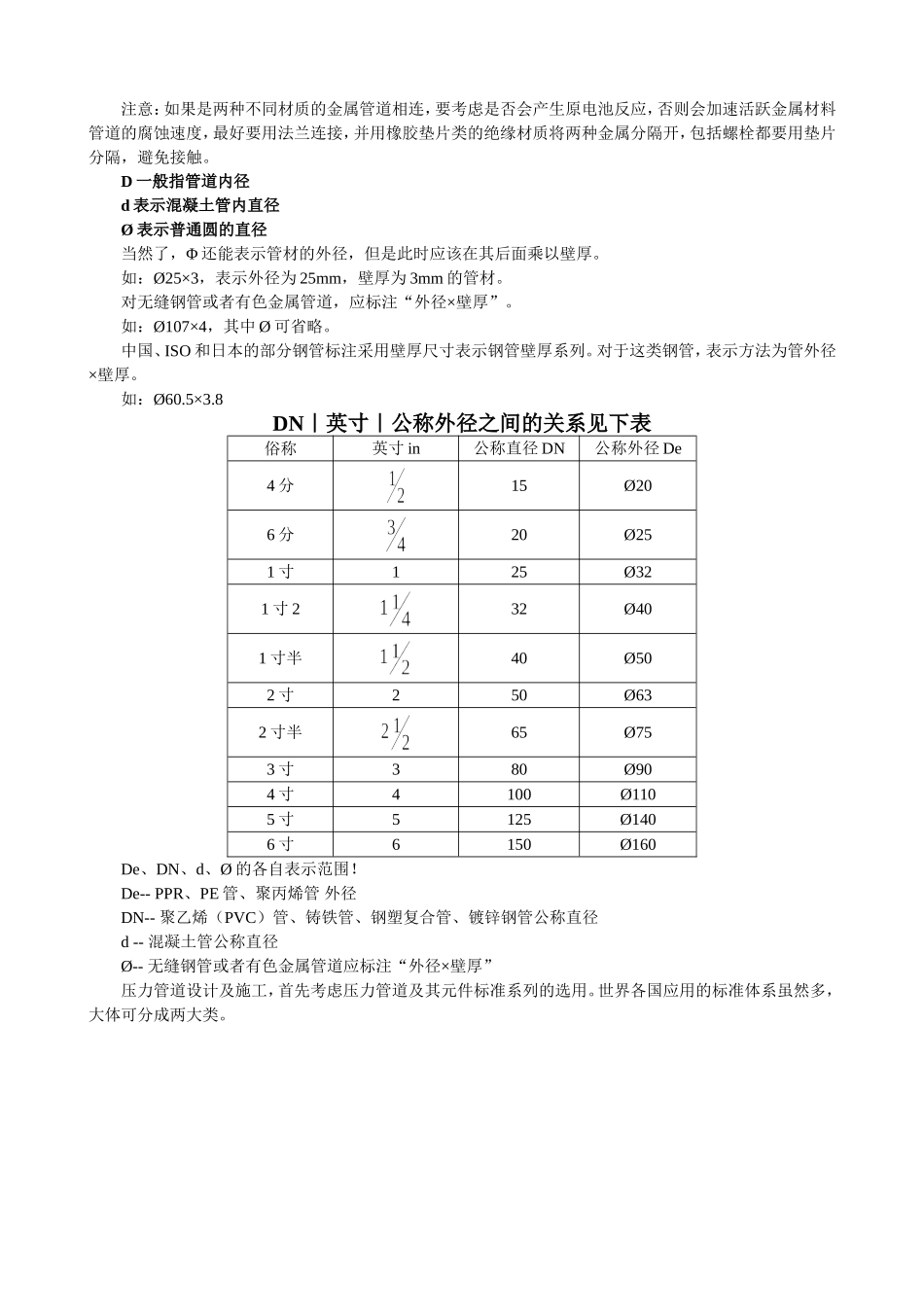

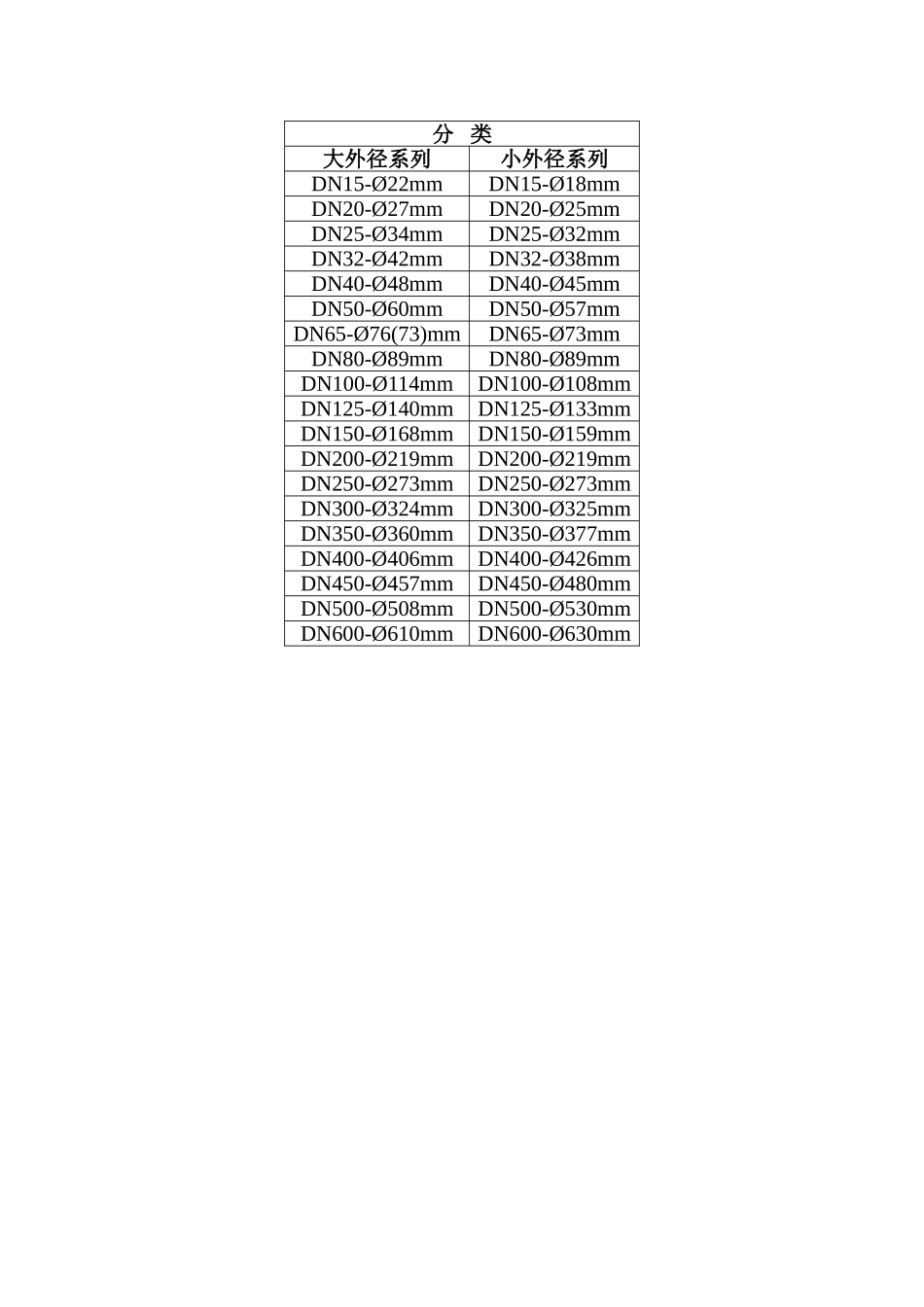

管径Dn、De、D、d、Ø，一口气分的清！管道天天见，管径经常念，可是要把Dn、De、D、d、Ø这几个都放在一起......比如：DN200、De200、D200、d200、Ø200一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。下面来给大伙区分区分这些的区别~DN是指管道的公称直径注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。焊接钢管、镀锌钢管规格质量公称直径近似内径管壁厚外径焊接钢管质量镀锌钢管质量DNin俗称(mm)(mm)(mm)(kg/m)(kg/m)151/2四分152.7521.251.251.313203/4六分202.7526.751.631.712251一寸253.2533.52.432.54132一寸二323.2542.253.133.28740一寸半403.548.003.844.032502二寸503.560.004.885.12465二寸半703.7575.506.646.972803三寸804.088.508.348.7571004四寸1064.0114.0010.8511.3931255五寸1314.5140.0015.0415.7921506六寸1564.5165.0017.8118.700水、煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径×壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25×2.5mmDN25De32×3mmDN32De40×4mmDN40De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。D一般指管道内径d表示混凝土管内直径Ø表示普通圆的直径当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。如：Ø25×3，表示外径为25mm，壁厚为3mm的管材。对无缝钢管或者有色金属管道，应标注“外径×壁厚”。如：Ø107×4，其中Ø可省略。中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。对于这类钢管，表示方法为管外径×壁厚。如：Ø60.5×3.8DN｜英寸｜公称外径之间的关系见下表俗称英寸in公称直径DN公称外径De4分15Ø206分20Ø251寸125Ø321寸232Ø401寸半40Ø502寸250Ø632寸半65Ø753寸380Ø904寸4100Ø1105寸5125Ø1406寸6150Ø160De、DN、d、Ø的各自表示范围！De--PPR、PE管、聚丙烯管外径DN--聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d--混凝土管公称直径Ø--无缝钢管或者有色金属管道应标注“外径×壁厚”压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。分类大外径系列小外径系列DN15-Ø22mmDN15-Ø18mmDN20-Ø27mmDN20-Ø25mmDN25-Ø34mmDN25-Ø32mmDN32-Ø42mmDN32-Ø38mmDN40-Ø48mmDN40-Ø45mmDN50-Ø60mmDN50-Ø57mmDN65-Ø76(73)mmDN65-Ø73mmDN80-Ø89mmDN80-Ø89mmDN100-Ø114mmDN100-Ø108mmDN125-Ø140mmDN125-Ø133mmDN150-Ø168mmDN150-Ø159mmDN200-Ø219mmDN200-Ø219mmDN250-Ø273mmDN250-Ø273mmDN300-Ø324mmDN300-Ø325mmDN350-Ø360mmDN350-Ø377mmDN400-Ø406mmDN400-Ø426mmDN450-Ø457mmDN450-Ø480mmDN500-Ø508mmDN500-Ø530mmDN600-Ø610mmDN600-Ø630mm
