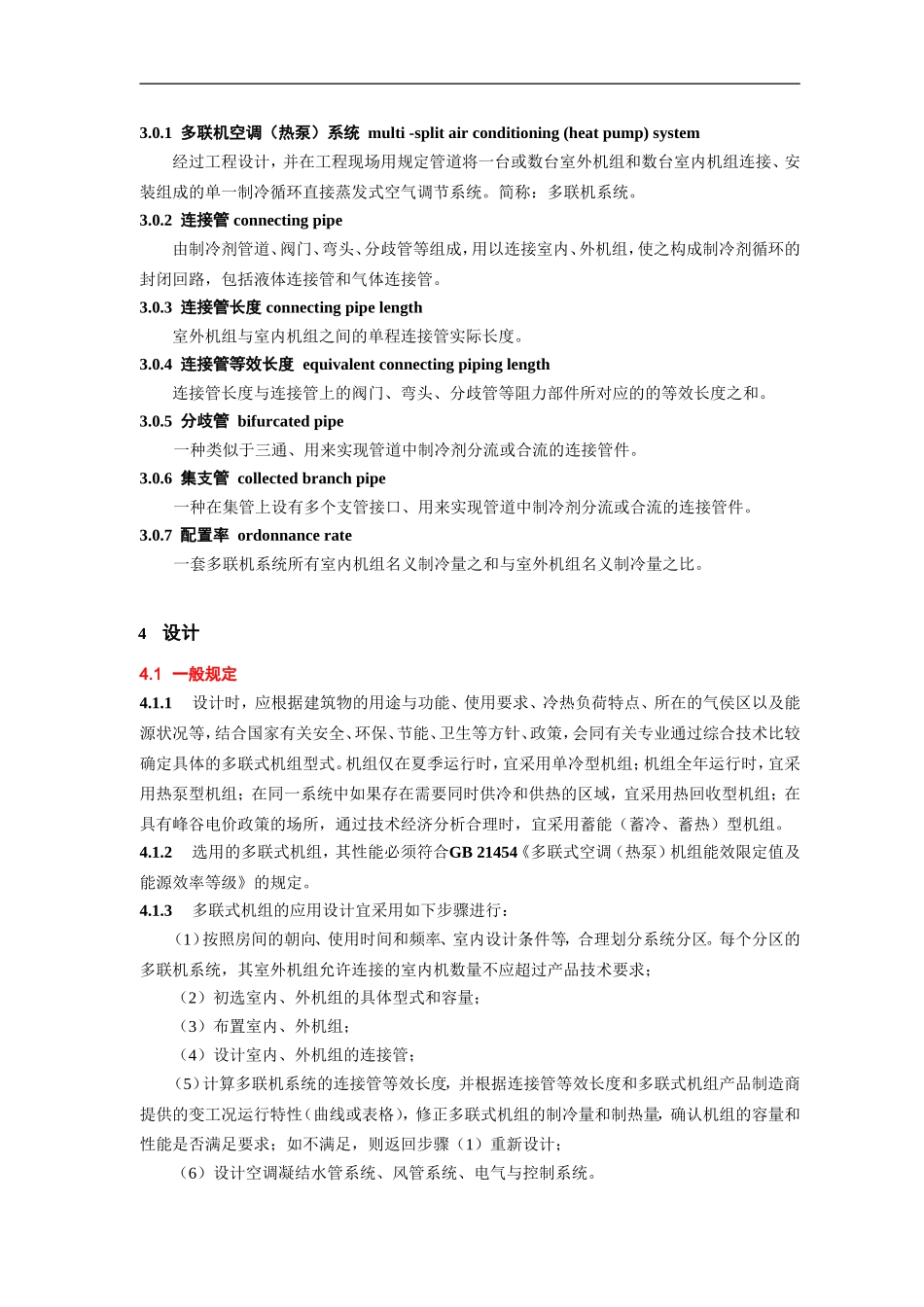

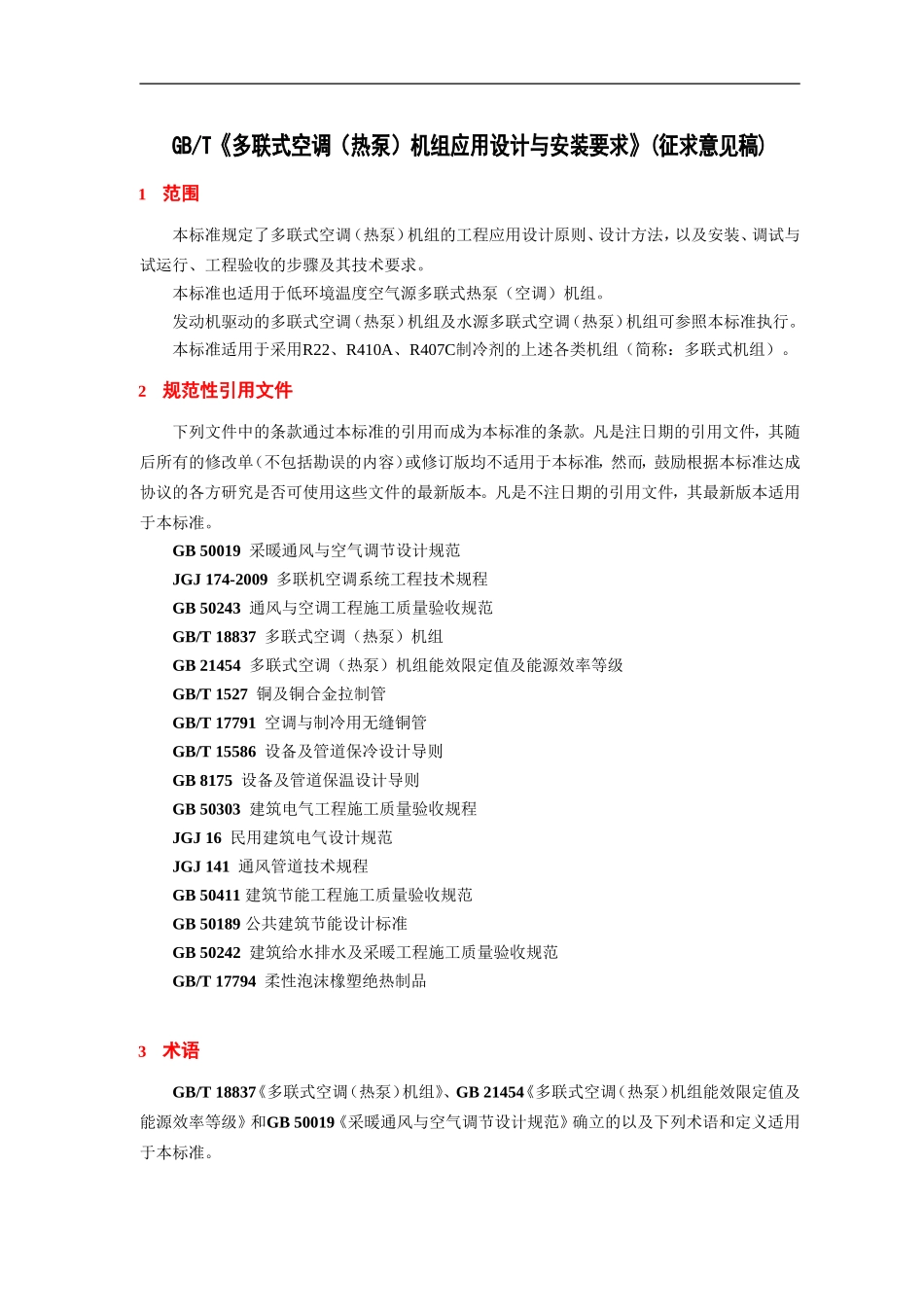

GB/T《多联式空调（热泵）机组应用设计与安装要求》(征求意见稿)1范围本标准规定了多联式空调（热泵）机组的工程应用设计原则、设计方法，以及安装、调试与试运行、工程验收的步骤及其技术要求。本标准也适用于低环境温度空气源多联式热泵（空调）机组。发动机驱动的多联式空调（热泵）机组及水源多联式空调（热泵）机组可参照本标准执行。本标准适用于采用R22、R410A、R407C制冷剂的上述各类机组（简称：多联式机组）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50019采暖通风与空气调节设计规范JGJ174-2009多联机空调系统工程技术规程GB50243通风与空调工程施工质量验收规范GB/T18837多联式空调（热泵）机组GB21454多联式空调（热泵）机组能效限定值及能源效率等级GB/T1527铜及铜合金拉制管GB/T17791空调与制冷用无缝铜管GB/T15586设备及管道保冷设计导则GB8175设备及管道保温设计导则GB50303建筑电气工程施工质量验收规程JGJ16民用建筑电气设计规范JGJ141通风管道技术规程GB50411建筑节能工程施工质量验收规范GB50189公共建筑节能设计标准GB50242建筑给水排水及采暖工程施工质量验收规范GB/T17794柔性泡沫橡塑绝热制品3术语GB/T18837《多联式空调（热泵）机组》、GB21454《多联式空调（热泵）机组能效限定值及能源效率等级》和GB50019《采暖通风与空气调节设计规范》确立的以及下列术语和定义适用于本标准。3.0.1多联机空调（热泵）系统multi-splitairconditioning(heatpump)system经过工程设计，并在工程现场用规定管道将一台或数台室外机组和数台室内机组连接、安装组成的单一制冷循环直接蒸发式空气调节系统。简称：多联机系统。3.0.2连接管connectingpipe由制冷剂管道、阀门、弯头、分歧管等组成，用以连接室内、外机组，使之构成制冷剂循环的封闭回路，包括液体连接管和气体连接管。3.0.3连接管长度connectingpipelength室外机组与室内机组之间的单程连接管实际长度。3.0.4连接管等效长度equivalentconnectingpipinglength连接管长度与连接管上的阀门、弯头、分歧管等阻力部件所对应的的等效长度之和。3.0.5分歧管bifurcatedpipe一种类似于三通、用来实现管道中制冷剂分流或合流的连接管件。3.0.6集支管collectedbranchpipe一种在集管上设有多个支管接口、用来实现管道中制冷剂分流或合流的连接管件。3.0.7配置率ordonnancerate一套多联机系统所有室内机组名义制冷量之和与室外机组名义制冷量之比。4设计4.1一般规定4.1.1设计时，应根据建筑物的用途与功能、使用要求、冷热负荷特点、所在的气侯区以及能源状况等，结合国家有关安全、环保、节能、卫生等方针、政策，会同有关专业通过综合技术比较确定具体的多联式机组型式。机组仅在夏季运行时，宜采用单冷型机组；机组全年运行时，宜采用热泵型机组；在同一系统中如果存在需要同时供冷和供热的区域，宜采用热回收型机组；在具有峰谷电价政策的场所，通过技术经济分析合理时，宜采用蓄能（蓄冷、蓄热）型机组。4.1.2选用的多联式机组，其性能必须符合GB21454《多联式空调（热泵）机组能效限定值及能源效率等级》的规定。4.1.3多联式机组的应用设计宜采用如下步骤进行：（1）按照房间的朝向、使用时间和频率、室内设计条件等，合理划分系统分区。每个分区的多联机系统，其室外机组允许连接的室内机数量不应超过产品技术要求；（2）初选室内、外机组的具体型式和容量；（3）布置室内、外机组；（4）设计室内、外机组的连接管；（5）计算多联机系统的连接管等效长度，并根据连接管等效长度和多联式机组产品制造商提供的变工况运行特性（曲线或表格），修正多联式机组的制冷量和制热量，确认机组的容量和性能是否满足要求；如不满足，则返回步骤（1）重新设计；（6）设计空调凝结水管系统、风管系统、电气与控制系统。4.1.4设计时，应预留设备、管道及配件所必需的安装、操作和维...
