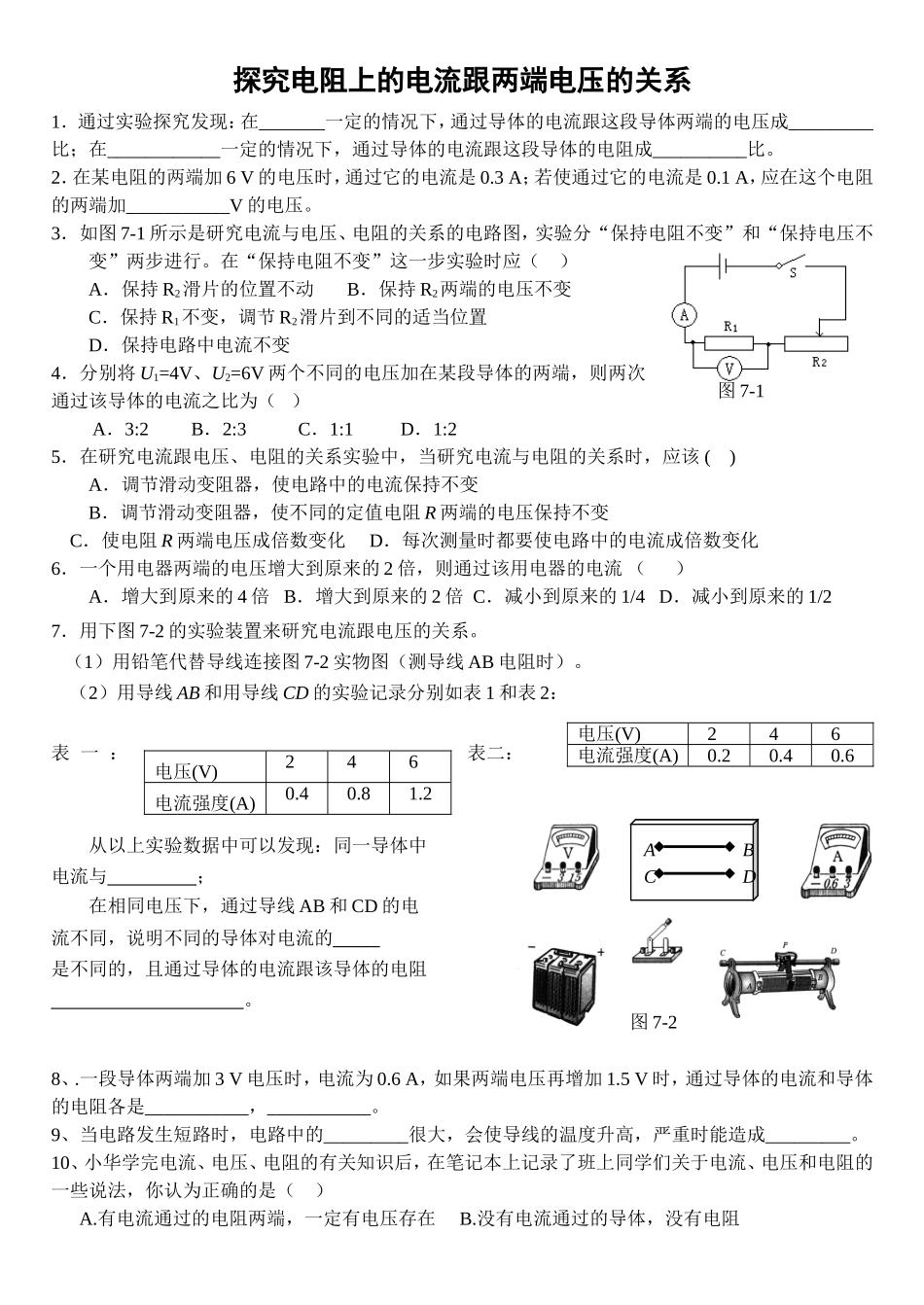

图7-1探究电阻上的电流跟两端电压的关系1．通过实验探究发现：在_______一定的情况下，通过导体的电流跟这段导体两端的电压成_________比；在____________一定的情况下，通过导体的电流跟这段导体的电阻成__________比。2．在某电阻的两端加6V的电压时，通过它的电流是0.3A；若使通过它的电流是0.1A，应在这个电阻的两端加___________V的电压。3．如图7-1所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变4．分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2B．2:3C．1:1D．1:25．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该()A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化6．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A．增大到原来的4倍B．增大到原来的2倍C．减小到原来的1/4D．减小到原来的1/27．用下图7-2的实验装置来研究电流跟电压的关系。（1）用铅笔代替导线连接图7-2实物图（测导线AB电阻时）。（2）用导线AB和用导线CD的实验记录分别如表1和表2：表一：表二：从以上实验数据中可以发现：同一导体中电流与；在相同电压下，通过导线AB和CD的电流不同，说明不同的导体对电流的是不同的，且通过导体的电流跟该导体的电阻。8、.一段导体两端加3V电压时，电流为0.6A，如果两端电压再增加1.5V时，通过导体的电流和导体的电阻各是___________，___________。9、当电路发生短路时，电路中的_________很大，会使导线的温度升高，严重时能造成_________。10、小华学完电流、电压、电阻的有关知识后，在笔记本上记录了班上同学们关于电流、电压和电阻的一些说法，你认为正确的是（）A.有电流通过的电阻两端，一定有电压存在B.没有电流通过的导体，没有电阻电压(V)246电流强度(A)0.20.40.6电压(V)246电流强度(A)0.40.81.2图7-2ABCD图7-3C.导体两端电压为零时，电阻也为零D.电路两端有电压时，电路中一定有电流11．小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小……。小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。请你帮助小强完成这个探究实验：（1）选择的器材：电源、开关、三个阻值不同的电阻（5Ω、10Ω、20Ω），导线若干，电流表及电压表各一块，还需要______________________。（2）请画出电路图并按电路图将图7-3中的各元件连接起来；（3）测量的步骤及数据：①按电路图连接电路。②首先把10Ω的电阻连入电路，滑动滑动变阻器的滑片，改变R1两端的电压，测得三组数据如表一所示；③分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻连端的电压为2V，测得三组数据如表二所示。表一：电阻R1=10Ω表二：电压U=2V（4）分析与结论：分析表一得出的结论是：_________________________________________________；分析表二得出的结论是：_________________________________________________（5）这种研究问题的方法是_________________法。12、关于公式R=U/I，以下说法中正确的是（）A.加在导体两端的电压越大，导体的电阻就越大B.通过导体的电流越大，导体电阻越小C.导体的电阻数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比13、(2006江苏泰州)为了探究“电流与电压的关系”，小华设计了如图7-1-13所示的实验电路图。（1）实验选用的器材如图7-1-14所示，其中电源为两节新干电池，定值电阻为10Ω，滑动变阻器上标有“10Ω2A”的字样，则实验时电压表应选用的量程为______V，电流表应选用的量程为______A。（2）请根据电路图用笔画线代替导线...
