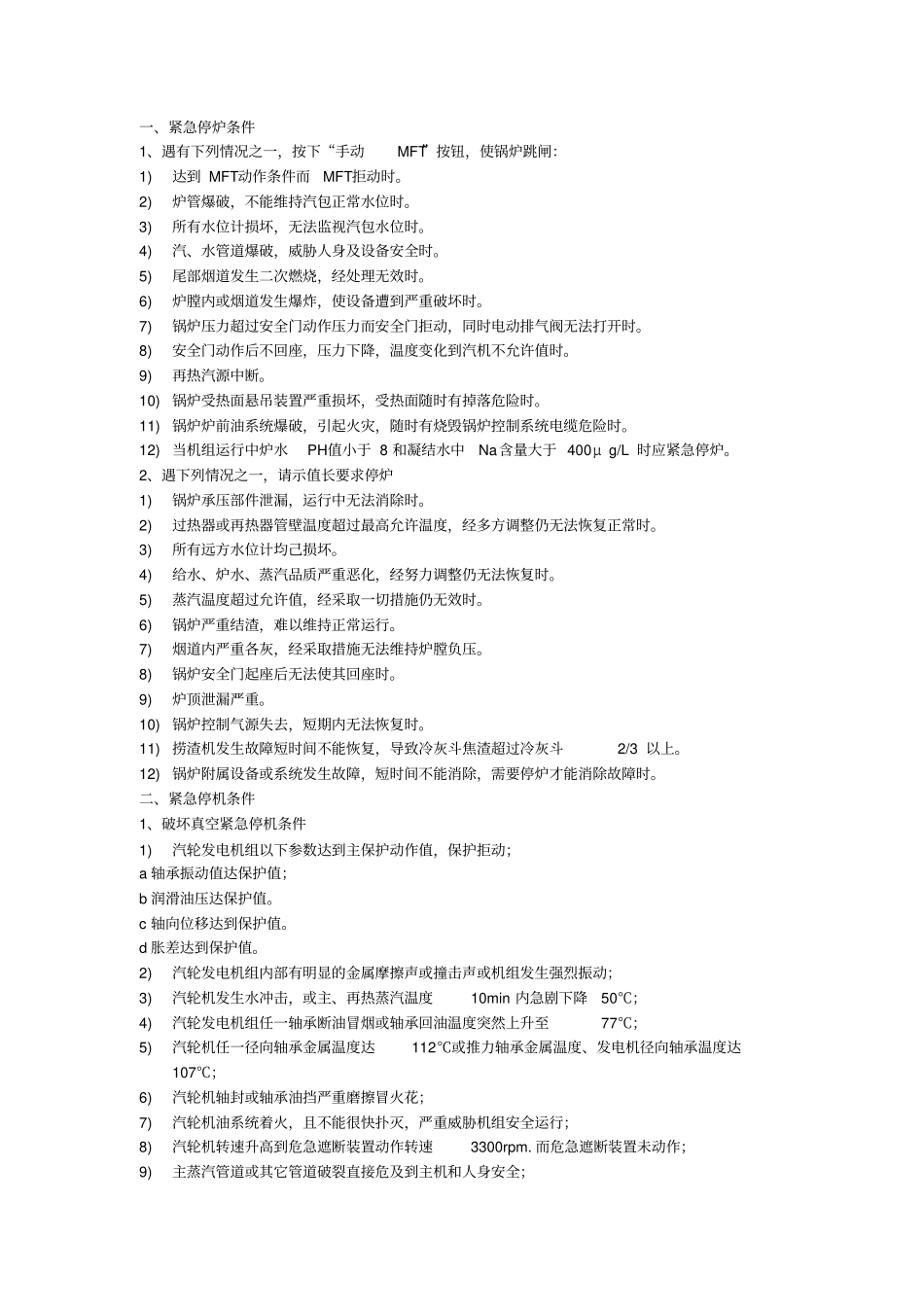

一、紧急停炉条件1、遇有下列情况之一，按下“手动MFT”按钮，使锅炉跳闸：1)达到MFT动作条件而MFT拒动时。2)炉管爆破，不能维持汽包正常水位时。3)所有水位计损坏，无法监视汽包水位时。4)汽、水管道爆破，威胁人身及设备安全时。5)尾部烟道发生二次燃烧，经处理无效时。6)炉膛内或烟道发生爆炸，使设备遭到严重破坏时。7)锅炉压力超过安全门动作压力而安全门拒动，同时电动排气阀无法打开时。8)安全门动作后不回座，压力下降，温度变化到汽机不允许值时。9)再热汽源中断。10)锅炉受热面悬吊装置严重损坏，受热面随时有掉落危险时。11)锅炉炉前油系统爆破，引起火灾，随时有烧毁锅炉控制系统电缆危险时。12)当机组运行中炉水PH值小于8和凝结水中Na含量大于400μg/L时应紧急停炉。2、遇下列情况之一，请示值长要求停炉1)锅炉承压部件泄漏，运行中无法消除时。2)过热器或再热器管壁温度超过最高允许温度，经多方调整仍无法恢复正常时。3)所有远方水位计均己损坏。4)给水、炉水、蒸汽品质严重恶化，经努力调整仍无法恢复时。5)蒸汽温度超过允许值，经采取一切措施仍无效时。6)锅炉严重结渣，难以维持正常运行。7)烟道内严重各灰，经采取措施无法维持炉膛负压。8)锅炉安全门起座后无法使其回座时。9)炉顶泄漏严重。10)锅炉控制气源失去，短期内无法恢复时。11)捞渣机发生故障短时间不能恢复，导致冷灰斗焦渣超过冷灰斗2/3以上。12)锅炉附属设备或系统发生故障，短时间不能消除，需要停炉才能消除故障时。二、紧急停机条件1、破坏真空紧急停机条件1)汽轮发电机组以下参数达到主保护动作值，保护拒动；a轴承振动值达保护值；b润滑油压达保护值。c轴向位移达到保护值。d胀差达到保护值。2)汽轮发电机组内部有明显的金属摩擦声或撞击声或机组发生强烈振动；3)汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃；4)汽轮发电机组任一轴承断油冒烟或轴承回油温度突然上升至77℃；5)汽轮机任一径向轴承金属温度达112℃或推力轴承金属温度、发电机径向轴承温度达107℃；6)汽轮机轴封或轴承油挡严重磨擦冒火花；7)汽轮机油系统着火，且不能很快扑灭，严重威胁机组安全运行；8)汽轮机转速升高到危急遮断装置动作转速3300rpm.而危急遮断装置未动作；9)主蒸汽管道或其它管道破裂直接危及到主机和人身安全；10)汽轮机主油箱油位降至1391mm，短时补油仍无效；11)发电机冒烟着火或氢系统发生爆炸。2、非破坏真空紧急停机条件1)主蒸汽管道、再热蒸汽管道、高压给水管道承压部件破裂时；2)自动主汽门前压力＞20MPa；3)主蒸汽、再热蒸汽温度之一升高,在额定汽压下升高至552～565℃连续运行时间超过15分钟，或超过565℃（或降至465℃）；4)主、再热汽两主汽门前温差达到43℃或高中压外缸上、下温差达56℃；5)汽轮机组无蒸汽运行时间超过1分钟；6)低压缸排汽温度超过121℃；7)任一轴承回油温度逐渐升高达到82℃；8)DEH工作失常，汽轮机组不能控制转速或负荷；9)EH油泵和EH油系统故障，危及机组安全运行时；10)所有密封油泵故障，仅靠主机润滑油供给密封油时；11)汽轮机重要运行监视表计，显示不正确或失灵，再无任何有效监视手段的情况时；12)汽轮机打闸后，逆功率保护拒动；13)发电机定子线圈冷却水中断30秒或定子冷却水出水温度达90℃；14)所有OM画面失去或死机，机组失去调节和监视手段时；15)破坏真空紧停规定中所列汽轮机主保护以外的汽轮机主保护达保护值且保护拒动时。三、发电机紧急停运条件1、发生下列情况之一时，应申请停机1)发电机由于某种原因造成无主保护运行(因工作需要短时停一套保护并能很快恢复，并有相应的措施除外)。2)发电机层间温度达到90℃或铁芯温度达到120℃，经采取措施无效。3)转子匝间短路严重，转子电流达到额定值，无功仍然很小。4)发电机线棒出水温度大于85℃，经减负荷处理后仍不符合规定。5)发电机定子线棒出水温差大于12℃或线棒层间温差大于14℃，经采取措施无效。6)发电机漏氢量大，氢压无法维持时应申请停机2、发生下列情况之一时，应立即停机1)汽轮机打闸后，逆功率保护拒动。2)发电机内有摩擦、撞击声，振动超过允许值。3)机组内部冒烟、着火、爆炸。4)发电...
