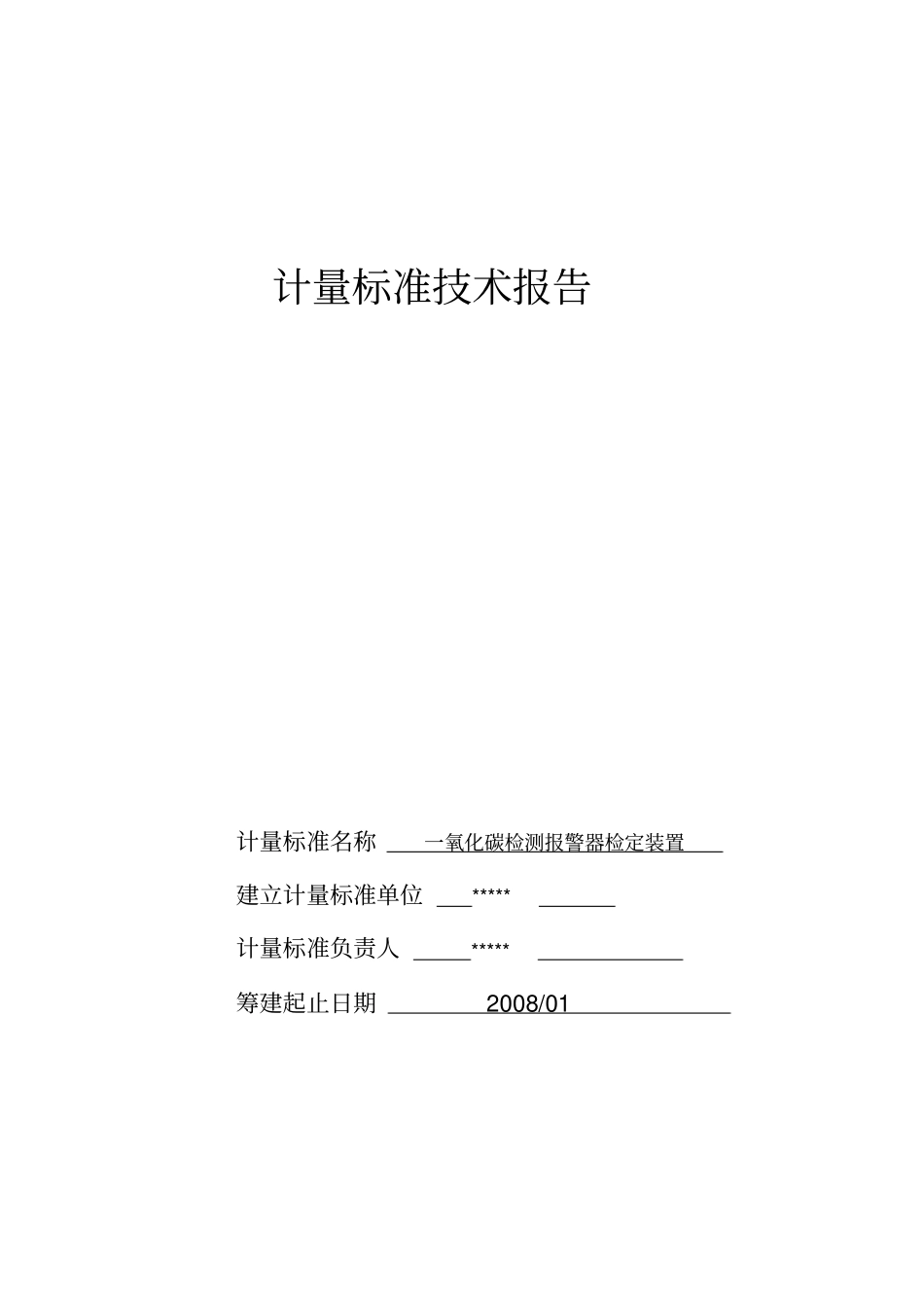

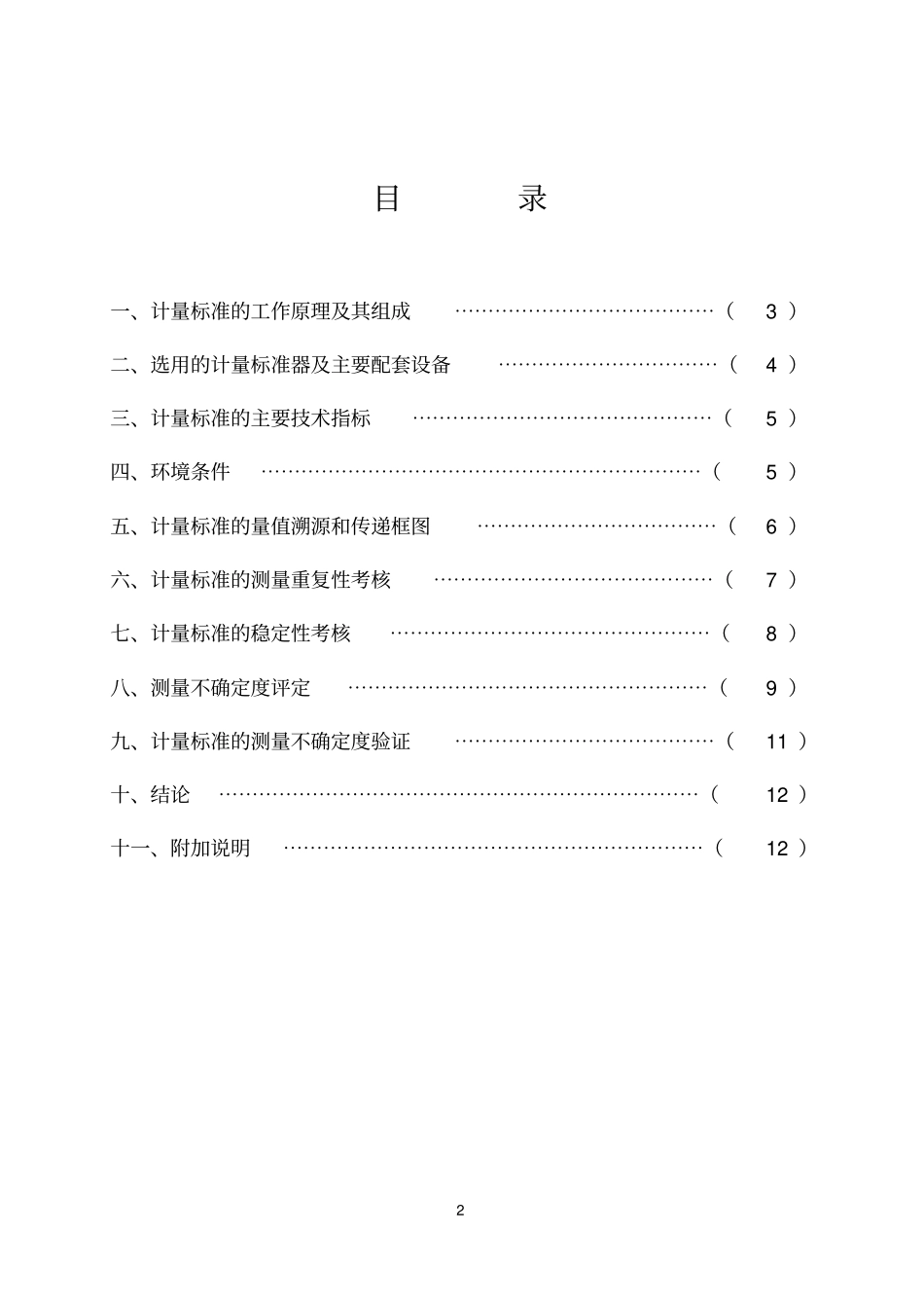

计量标准技术报告计量标准名称一氧化碳检测报警器检定装置建立计量标准单位*****计量标准负责人*****筹建起止日期2008/011说明1、申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。2、《计量标准技术报告》由计量标准负责人填写。3、《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。2目录一、计量标准的工作原理及其组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）二、选用的计量标准器及主要配套设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）三、计量标准的主要技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（5）四、环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（5）五、计量标准的量值溯源和传递框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）六、计量标准的测量重复性考核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（7）七、计量标准的稳定性考核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（8）八、测量不确定度评定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（9）九、计量标准的测量不确定度验证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（11）十、结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（12）十一、附加说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（12）3一、计量标准的工作原理及其组成有害气体检测报警仪多为化学气体检测器。其一次仪表是由一支敏感电极、一支参考电极及适量的电解液填充材料构成的电化学传感器。依赖电极的材料，电解液的特定配方及在两电极间施加的特定偏置电压，使得传感器对某一气体具有特征响应。气体通过扩散器进入传感器，被吸附在敏感电极上，并在电极上产生氧化（或还原）反应。反应产生一个与气体浓度成正比的电信号从传感器中输出。二次仪表将从传感器获得的信号放大，转换处理后在液晶荧光屏上直接显示出所测气体的含量，同时蜂鸣器发光二极管按设定含量发出报警信号。对一氧化碳检测报警仪性能的检定是通过标准气体来实现的。扩散在空中的气体与报警器发生反映，并同时输出线性电流信号，从传感器获得的电流信号放大后竟A/D转换，通过屏幕显示出环境中一氧化碳的浓度。当环境中的一氧化碳浓度达到预先设定的报警值时，仪器可发出声光报信号。4二、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允差制造厂及出厂编号检定证书号CO标准气4LCO标准气75μmol/mol1%中国计量科学研究院404563GBW08107CO标准气2LCO标准气250μmol/mol1%393511GBW08108CO标准气2LCO标准气500μmol/mol1%393590GBW08109CO标准气2LCO标准气750μmol/mol1%393414GBW08110CO标准气2LCO标准气900μmol/mol1%393510GBW08110主要配套设备气体检测器校准仪CRJ-11（60-600）ml/minE≤5.0%兖矿集团安全仪器厂山东省计量科学研究院V16-20080069秒表J9-11s-1h/上海手表五厂18998山东省计量科学研究院K04-20070260三、计量标准的主要技术指标5测量范围：3级、5级一氧化碳检测报警器标准不确定度：U=1.32%k=3四、环境条件项目要求实际情况结论温度（10-30）℃21.0℃符合要求湿度＜80%RH50%RH符合要求五、计量标准的量值溯源和传递框图6上一级计量标准FCVZXCCZZ本单位计量标准下一级计量器具六、计量标准的测量重复性考核标准气体中国计量科学研究院。标准气体75μmol/molU=1%250μmol/molU=1%500μmol/molU=1%750μmol/molU=1%900μmol/molU=1%一氧化碳检测报警器3级一氧化碳检测报警器5级7选择一台示值稳定的一氧化碳检测报警器，用浓度为750μmol/mol的CO-N2气体标准物质，重复测量10次，各次测量结果如下：（×10-6）750，751，751，751，750，750，751，750，751，251平均值：x=10xi=750.6×10-6重复性S=2101()101ixxi=0.52×10-6七、计量标准的稳定性考核8选择示值稳定的一氧化碳检测报警器，用浓度为750μmol/mol的CO-N2气体标准物质每间隔一段时间做稳定性实验，结果如下：（×10-6）2.20：750，751，750，750，751，751平均值=750.52.28：750，750，751，750，750，750平均值=750.23.10：750，751，751，750，750，750平均值=750.33.20：751，750，750，751，751，750平均值=750.5最大平均值-最小平均值=750.5-750.2=0.3八、测...
