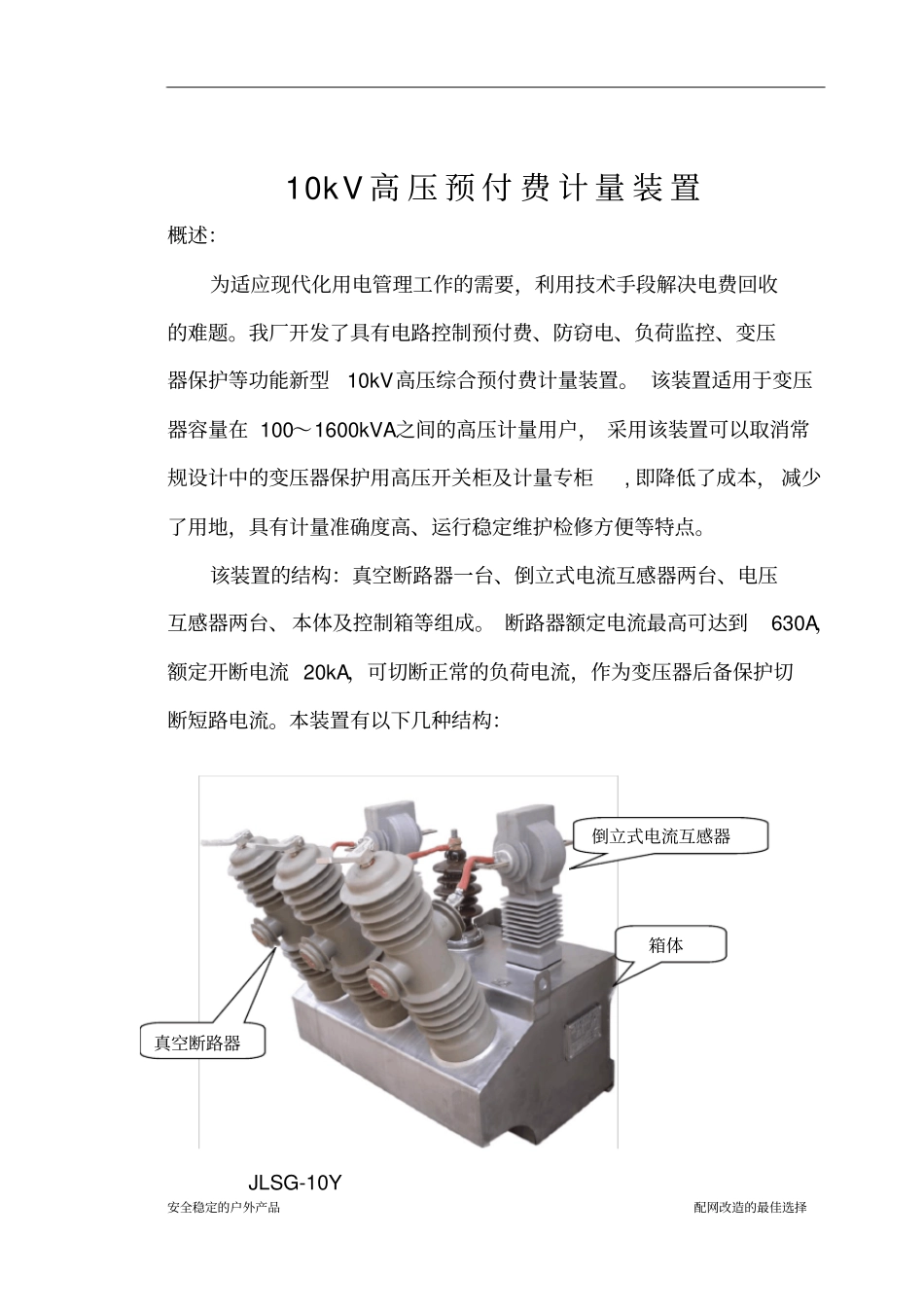

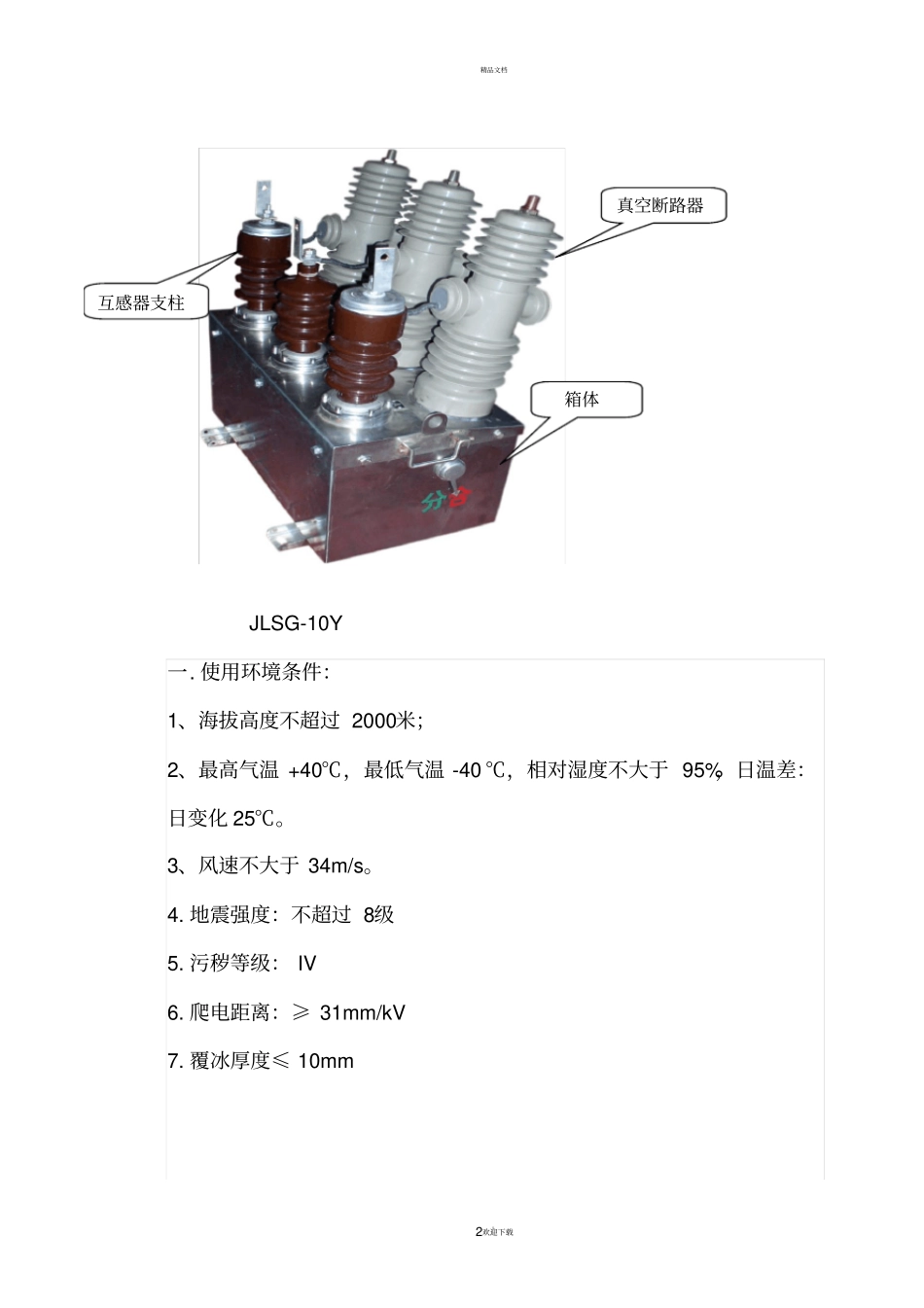

安全稳定的户外产品配网改造的最佳选择10kV高压预付费计量装置概述:为适应现代化用电管理工作的需要,利用技术手段解决电费回收的难题。我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。该装置适用于变压器容量在100~1600kVA之间的高压计量用户,采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本,减少了用地,具有计量准确度高、运行稳定维护检修方便等特点。该装置的结构:真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。断路器额定电流最高可达到630A,额定开断电流20kA,可切断正常的负荷电流,作为变压器后备保护切断短路电流。本装置有以下几种结构:JLSG-10Y倒立式电流互感器真空断路器箱体精品文档。2欢迎下载JLSG-10Y一.使用环境条件:1、海拔高度不超过2000米;2、最高气温+40℃,最低气温-40℃,相对湿度不大于95%,日温差:日变化25℃。3、风速不大于34m/s。4.地震强度:不超过8级5.污秽等级:IV6.爬电距离:≥31mm/kV7.覆冰厚度≤10mm互感器支柱箱体真空断路器精品文档。3欢迎下载二.主要技术参数:2.1真空断路器的技术参数:序号参数名称单位数值备注1额定电压kV122额定频率Hz503额定电流A6304额定短路开断电流kA205动稳定电流(峰值)kA5064S热稳定电流kA207额定短路关合电流(峰值)kA508机械寿命次100009额定电流开断次数次1000010额定短路电流开断次数次3011额定操作电压VDC22012工频耐压(1min)对地、相间/断口kV4213雷电冲击耐受电压(峰值)对地、相间/断口kV7514额定操作顺序分-0.3s-合分-180s-合分精品文档。4欢迎下载2.2.1电流互感器技术参数序号参数名称单位数值备注1额定电压kV122额定频率Hz503额定负荷VA10COSΦ=0.8滞后4额定一次电流A10-6005额定二次电流A56稳定倍数倍707一秒钟热稳定倍数倍508一次对二次及对地互感器绝缘水平kV/分429二次对对地互感器绝缘水平kV/分32.2.2电流互感器误差比值准确级比值差(±%)额定电流的百分值相位差(±%)额定电流的百分值152010012015201001200.2S0.750.350.20.20.230151010100.5S1.50.750.50.50.590453030300.20.750.350.20.2301510100.51.50.750.50.590453030精品文档。5欢迎下载2.3.1电压互感器技术参数产品型号额定电压(伏)额定二次电压(伏)准确级次及相应准确级次下的额定二次负荷(伏安)二次线圈极限负荷(COSΦ=0.8--1)(伏安)连接组标号JDZ-330001000.2级0.5级3级200JDZ-6600020401003001/1-12JDZ-10100002050100注:额定二次负荷功率因数COSΦ=0.8(滞后)2.3.2电压互感器误差限值准确级次误差限值比值差(±%)相角差(±分)0.2级0.2100.5级0.5203级3.0不规定精品文档。6欢迎下载三.机械参数:序号参数名称单位数值备注1触点开距mm9±12触点超行程mm3±13分闸速度m/s1.1±0.24合闸速度m/s0.6±0.25触头合闸弹跳时间ms≤26相间中心距离mm250±17三相分合闸不同期ms≤18回路电阻μΩ≤1009合闸时间ms≤10010分闸时间ms≤30四.机构技术参数:序号参数名称单位数值备注1控制器电源电压VDC2202合闸充电时间S≤53合闸控制电压VDC2204分闸控制电压VDC2205线圈温升K≤60五.装置介绍:1.功能与特点:精品文档。7欢迎下载该装置体积小、重量轻、匹配拓展性较强,根据用户需求可与预付费IC卡表、多功能电能表等相匹配,通过GPRS或GSM等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。该装置采用的是用户变压器或分支线路高压侧计量,一次进线全部密封,二次线通过航空插头及电缆与装有计量表的专用表箱连接,有效解决了防窃电问题。该装置采用干式互感器,绝缘性能良好。该装置最大特点是大变比的电流互感器外置,加大了电流互感器和电压互感器的距离,减小了电磁场和电容电流对PT与CT之间、相互影响的问题,使计量更加准确,完全满足GB17201-2007中之规定。二次控制,采用电容储能在线路停电的情况下,能够完成一次分合闸,本充电回路采用了省电设计,给电容充电电流小于1A,不会对供电PT造成压降。另外回路中使用两种控制方式:a.直流接触器方式,有效地解决了临界...
