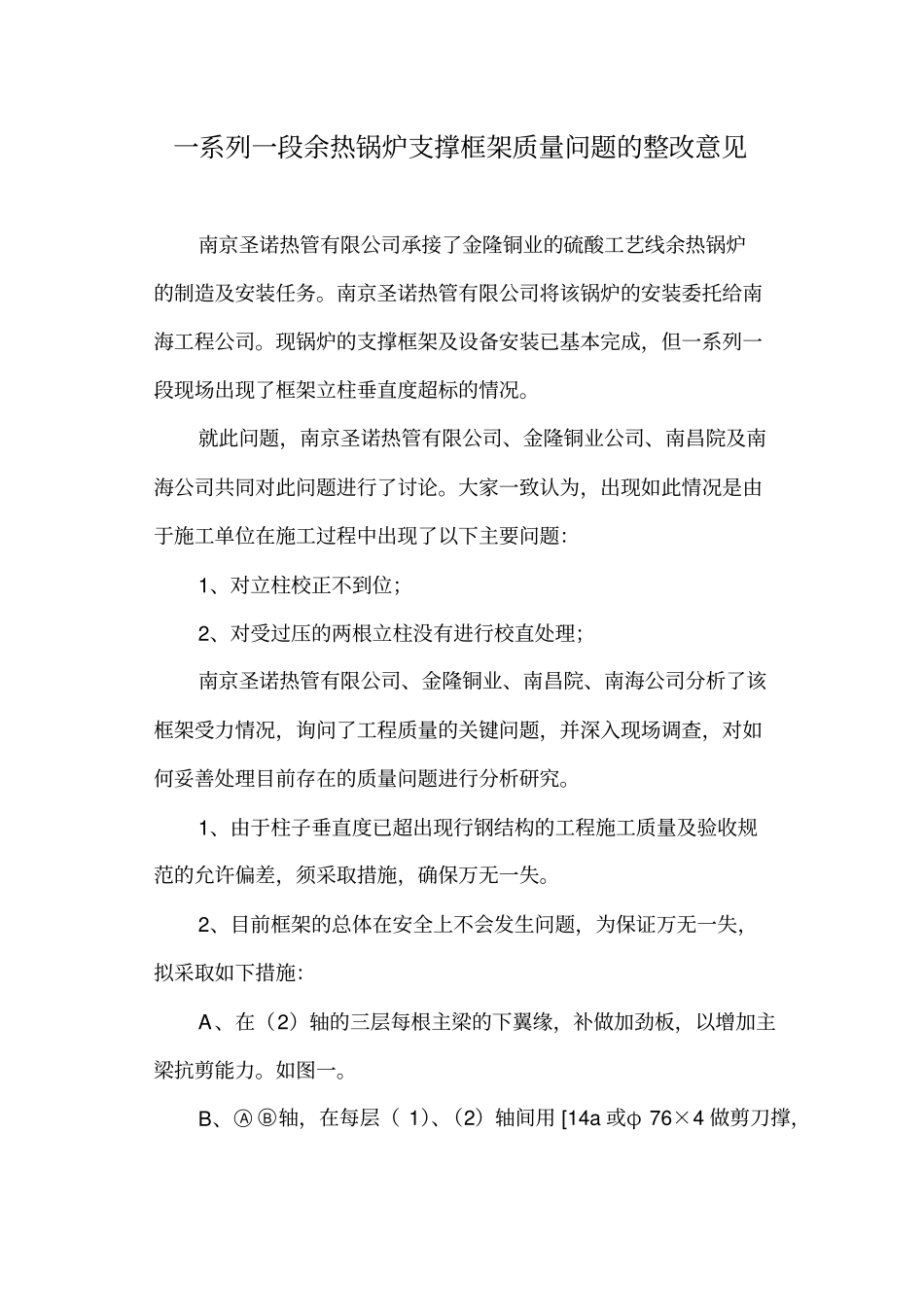

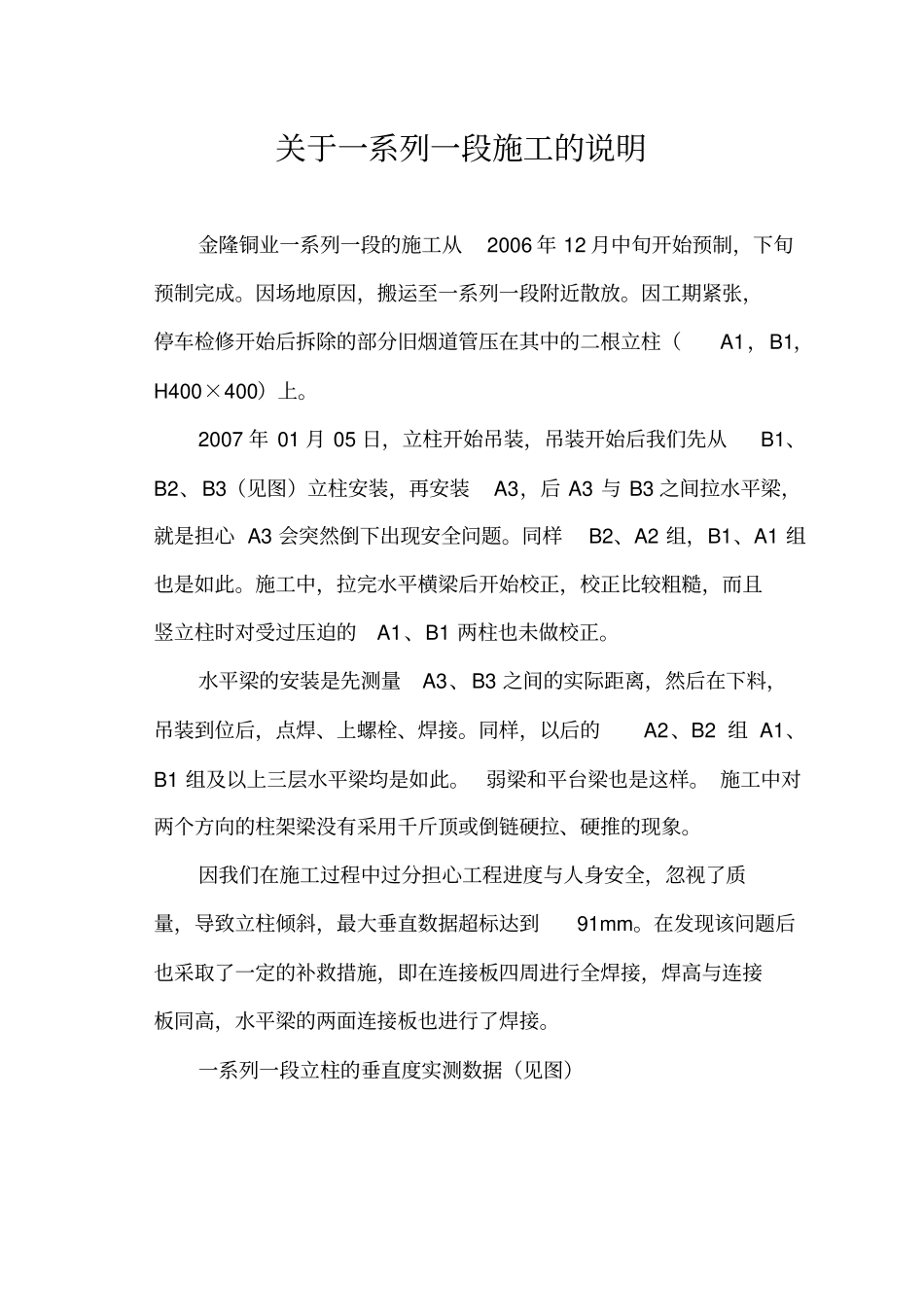

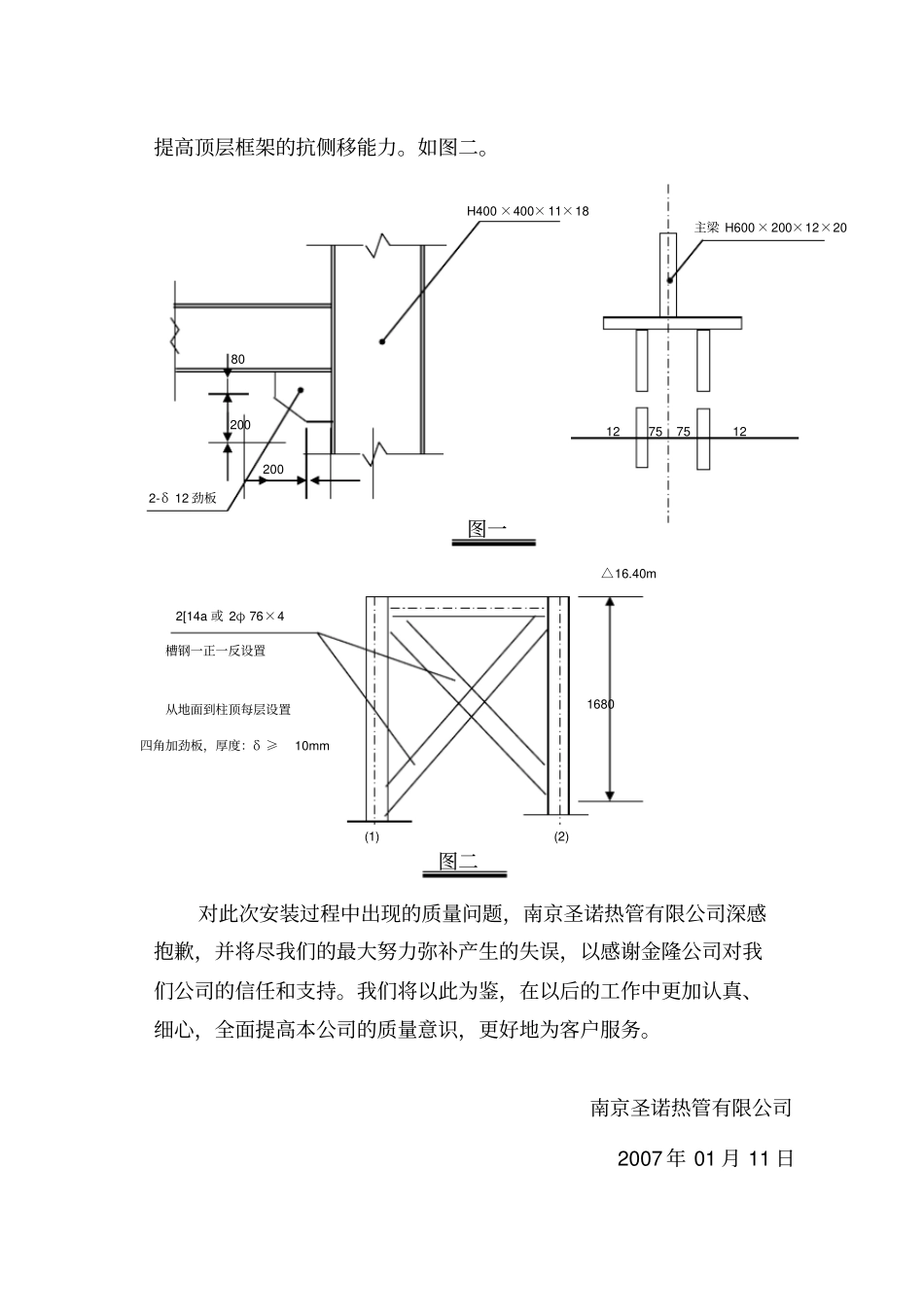

一系列一段余热锅炉支撑框架质量问题的整改意见南京圣诺热管有限公司承接了金隆铜业的硫酸工艺线余热锅炉的制造及安装任务。南京圣诺热管有限公司将该锅炉的安装委托给南海工程公司。现锅炉的支撑框架及设备安装已基本完成，但一系列一段现场出现了框架立柱垂直度超标的情况。就此问题，南京圣诺热管有限公司、金隆铜业公司、南昌院及南海公司共同对此问题进行了讨论。大家一致认为，出现如此情况是由于施工单位在施工过程中出现了以下主要问题：1、对立柱校正不到位；2、对受过压的两根立柱没有进行校直处理；南京圣诺热管有限公司、金隆铜业、南昌院、南海公司分析了该框架受力情况，询问了工程质量的关键问题，并深入现场调查，对如何妥善处理目前存在的质量问题进行分析研究。1、由于柱子垂直度已超出现行钢结构的工程施工质量及验收规范的允许偏差，须采取措施，确保万无一失。2、目前框架的总体在安全上不会发生问题，为保证万无一失，拟采取如下措施：A、在（2）轴的三层每根主梁的下翼缘，补做加劲板，以增加主梁抗剪能力。如图一。B、○A○B轴，在每层（1）、（2）轴间用[14a或φ76×4做剪刀撑，提高顶层框架的抗侧移能力。如图二。对此次安装过程中出现的质量问题，南京圣诺热管有限公司深感抱歉，并将尽我们的最大努力弥补产生的失误，以感谢金隆公司对我们公司的信任和支持。我们将以此为鉴，在以后的工作中更加认真、细心，全面提高本公司的质量意识，更好地为客户服务。南京圣诺热管有限公司2007年01月11日80200127575122002-δ12劲板H400×400×11×18主梁H600×200×12×201680△16.40m槽钢一正一反设置2[14a或2φ76×4(1)(2)图一图二从地面到柱顶每层设置四角加劲板，厚度：δ≥10mm关于一系列一段施工的说明金隆铜业一系列一段的施工从2006年12月中旬开始预制，下旬预制完成。因场地原因，搬运至一系列一段附近散放。因工期紧张，停车检修开始后拆除的部分旧烟道管压在其中的二根立柱（A1，B1，H400×400）上。2007年01月05日，立柱开始吊装，吊装开始后我们先从B1、B2、B3（见图）立柱安装，再安装A3，后A3与B3之间拉水平梁，就是担心A3会突然倒下出现安全问题。同样B2、A2组，B1、A1组也是如此。施工中，拉完水平横梁后开始校正，校正比较粗糙，而且竖立柱时对受过压迫的A1、B1两柱也未做校正。水平梁的安装是先测量A3、B3之间的实际距离，然后在下料，吊装到位后，点焊、上螺栓、焊接。同样，以后的A2、B2组A1、B1组及以上三层水平梁均是如此。弱梁和平台梁也是这样。施工中对两个方向的柱架梁没有采用千斤顶或倒链硬拉、硬推的现象。因我们在施工过程中过分担心工程进度与人身安全，忽视了质量，导致立柱倾斜，最大垂直数据超标达到91mm。在发现该问题后也采取了一定的补救措施，即在连接板四周进行全焊接，焊高与连接板同高，水平梁的两面连接板也进行了焊接。一系列一段立柱的垂直度实测数据（见图）123中国南海工程有限公司深港分公司江浙项目部2007年01月11日热端冷端YXH根据规范规定，最大垂直度超标应小于30mm注：测量采用经纬仪仪器。BA水压试验方案1、简介：本水管锅炉由江苏太湖锅炉有限公司设计和制造，其型号为Q126/262-5-1.35、Q150/366-17-1.35、Q144/291-9-1.352、试压依据：根据锅炉设计图纸及《蒸汽锅炉安全技术监察规程》劳部发[1996]，试验压力为汽包最高使用压力1.35Mpa的1.25倍，即1.69Mpa。3、试压范围：汽包上升管、下降管及水管集箱。4、目的：水压试验是对锅炉受压元件的焊接质量的一次检查。5、水压试验前必须具备的条件：①所有的上升管和下降管焊接完毕；②所有的锅炉内部管道焊接完毕；③所有的管道支吊架安装完毕，该加固的已经加固；④所有的管道焊缝质量经质量检查合格；⑤管道上的放空阀已安装完好，且放空阀启闭灵活；⑥与试压无关的仪表，设备已经拆下或用堵板隔离；⑦试压用水必须满足锅炉用水水质指标的软化水；⑧试压用的压力表的精度不低于1.5级，量程为工作压力的1.5-2倍，必须经校验合格。6、水压试验所需的材料及设备截止阀DN20PN2.5Mpa2个试压泵1台(6Mpa)压力表（量程5Mpa）2块无缝钢管φ25×315m皮管φ257米手电...
