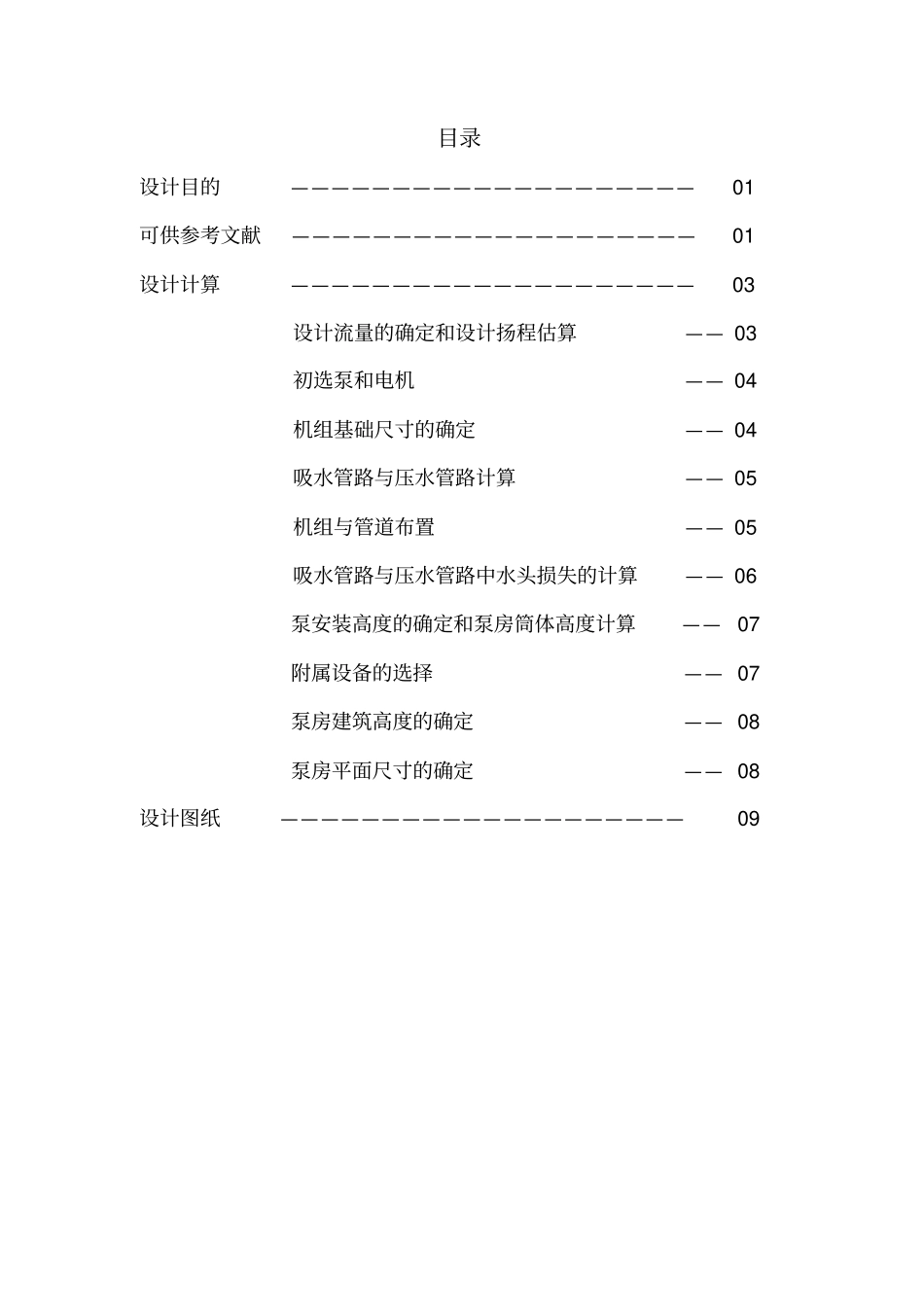

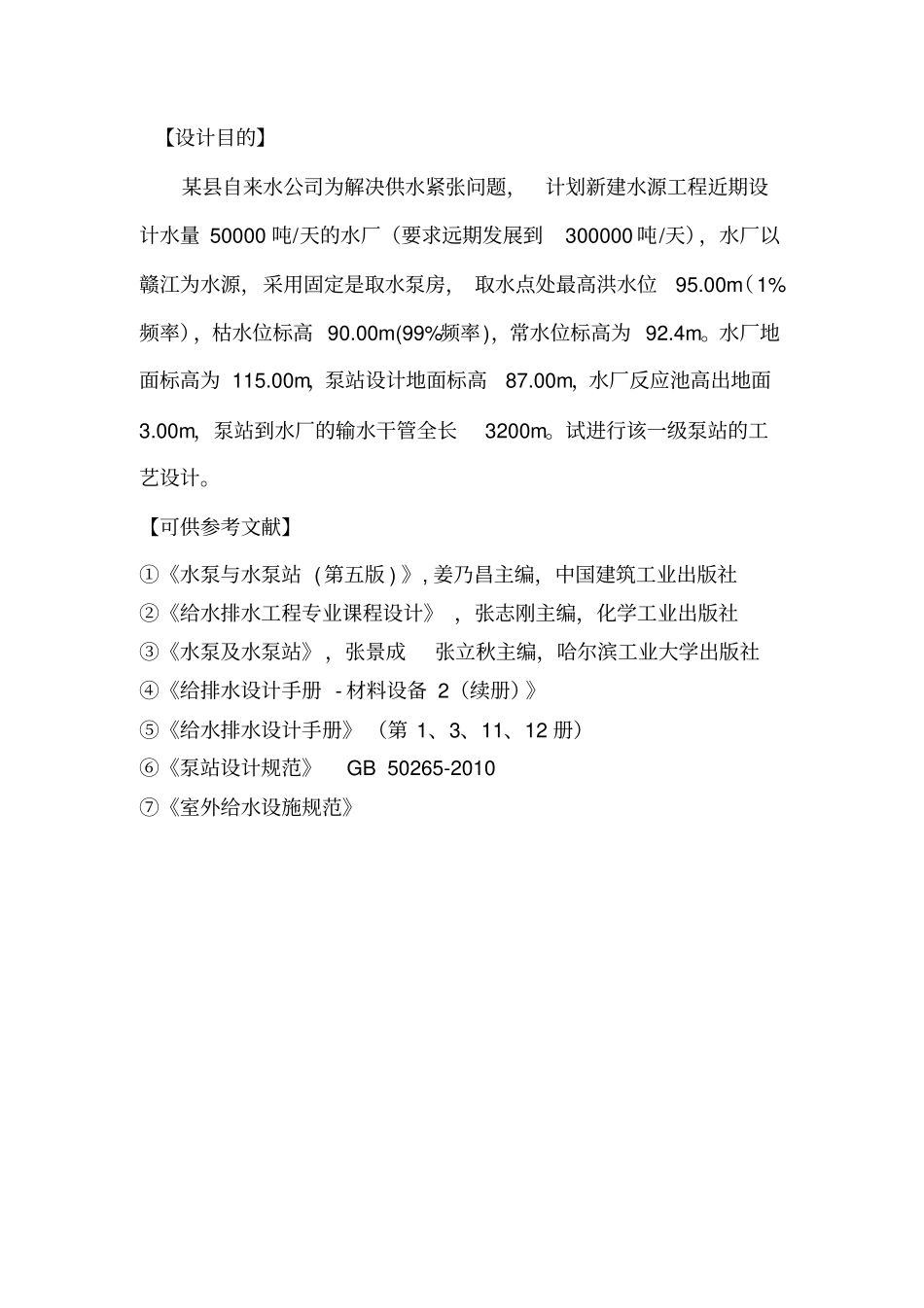

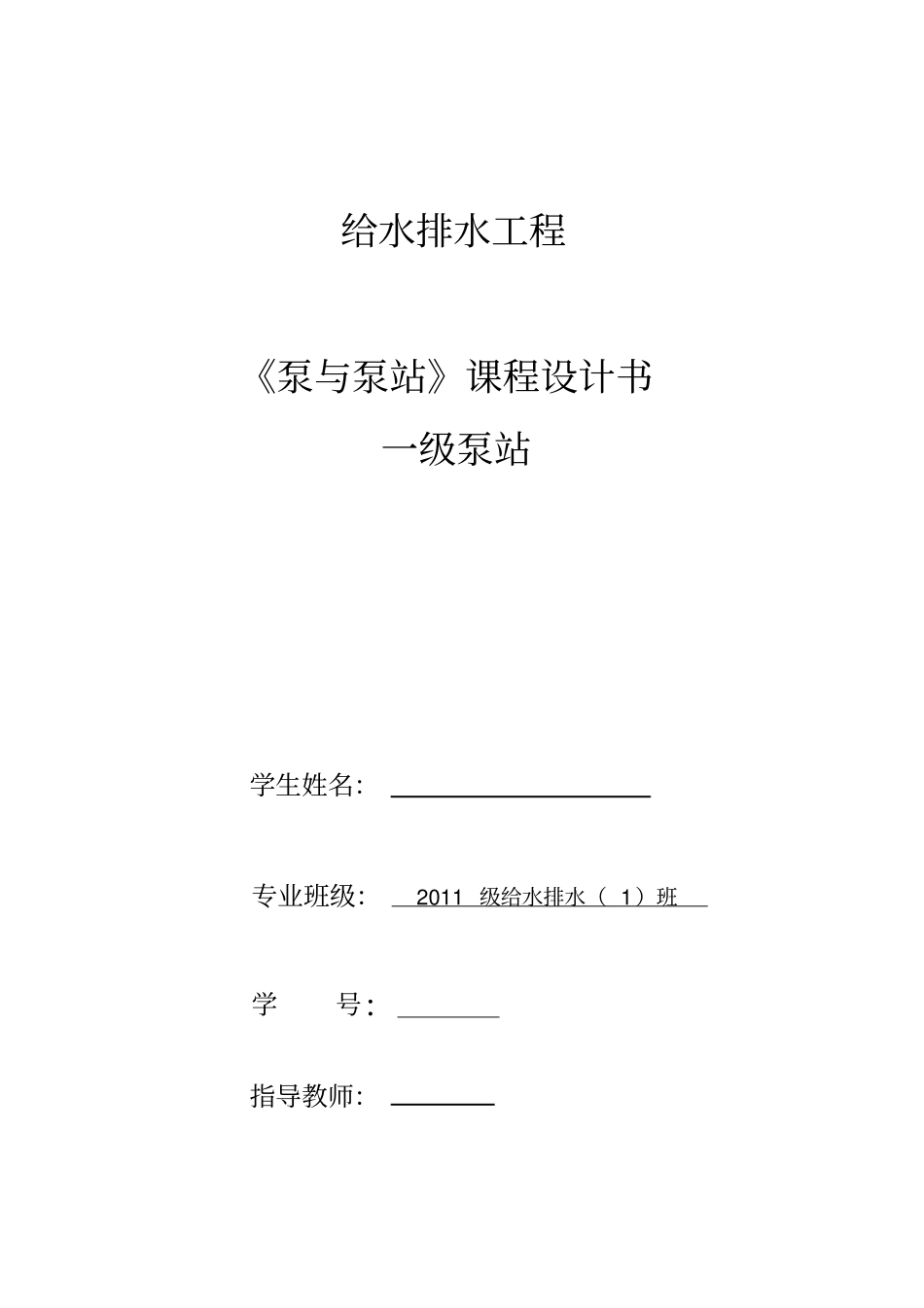

给水排水工程《泵与泵站》课程设计书一级泵站学生姓名：专业班级：2011级给水排水（1）班学号：指导教师：【设计目的】某县自来水公司为解决供水紧张问题，计划新建水源工程近期设计水量50000吨/天的水厂（要求远期发展到300000吨/天），水厂以赣江为水源，采用固定是取水泵房，取水点处最高洪水位95.00m（1%频率），枯水位标高90.00m(99%频率)，常水位标高为92.4m。水厂地面标高为115.00m，泵站设计地面标高87.00m，水厂反应池高出地面3.00m，泵站到水厂的输水干管全长3200m。试进行该一级泵站的工艺设计。【可供参考文献】①《水泵与水泵站(第五版)》,姜乃昌主编，中国建筑工业出版社②《给水排水工程专业课程设计》，张志刚主编，化学工业出版社③《水泵及水泵站》，张景成张立秋主编，哈尔滨工业大学出版社④《给排水设计手册-材料设备2（续册）》⑤《给水排水设计手册》（第1、3、11、12册）⑥《泵站设计规范》GB50265-2010⑦《室外给水设施规范》目录设计目的————————————————————01可供参考文献————————————————————01设计计算————————————————————03设计流量的确定和设计扬程估算——03初选泵和电机——04机组基础尺寸的确定——04吸水管路与压水管路计算——05机组与管道布置——05吸水管路与压水管路中水头损失的计算——06泵安装高度的确定和泵房筒体高度计算——07附属设备的选择——07泵房建筑高度的确定——08泵房平面尺寸的确定——08设计图纸————————————————————09【设计计算】一、设计流量的确定和设计扬程估算（1）设计流量考虑到输水干管漏损和净化场本身用水，取自用水系数；α=1.05，则近期设计流量为Q=1.05×(50000／24)=2187.53m/h=0.6083m/s远期设计流量为Q′=1.05×(100000／24)=4375.03m/h=1.2153m/s（2）设计扬程H1)泵所需净扬程STH通过取水部分的计算，已知在最不利的情况下（即一条自流管检修，另一条自流管通过75%的设计流量时），从取水头部到泵房吸水间的全部水头损失为0.8m，则吸水间中最高水面标高为95.00-0.8=94.2m，最低水面标高为90-0.8=89.2m。所以泵所需净扬程STH为：洪水位时，STH=(115+3)-94.2=23.8m枯水位时，STH=(115+3)-89.2=28.8m2)输水干管中的水头损失∑h设采用两条DN1100钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75%的设计流量（按远期考虑），即：Q=0.75×4375.03m/h=3281.253m/h=0.9123m/s，查水力计算表得管内流速v=0.96m/s，i=0.00090所以∑h=1.1×0.00090×3200=3.168m（式中1.1系包括局部损失而加大的系数）。3)泵站内管路中的水头损失ph粗估为2.0m，另取2.0m的安全水头则泵设计扬程为：枯水位时，HMAX=28.8+3.168+2.0+2.0=35.968m洪水位时，HMIN=23.8+3.168+2.0+2.0=30.968m二、初选泵和电机（1）近期三选泵的主要依据：流量、扬程以及其变化规律①大小兼顾，调配灵活②型号整齐，互为备用③合理地用尽各水泵的高效段④要近远期相结合。“小泵大基础”⑤大中型泵站需作选泵方案比较。（2）近期选择三台14sh-13型泵（Q=0.27～0.413m/s，H=50.0～37.0m，N=189KW，sH=3.5m），两台工作，一台备用。远期增加一台同型号泵，三台工作一台备用。（3）根据14sh-13型泵的要求选用Y355-4型异步电动机（250KW,6KV,IP23）。三、机组基础尺寸的确定查泵与电机样本，计算出14sh-13型泵机组基础平面尺寸为（1530+1291=2821）mm×（665+1180=1845）mm，机组总重量:W=WP+WM=11050+20650=31700N基础深度H可按下式计算：3.0WHLB式中L—基础长度，L=2.9m；B—基础宽度，B=1.9m；γ—基础所用材料的容量，对于混凝土基础，=23520N/3m故H=(3.0×31700)／(2.9×1.9×23520)=0.73m基础实际深度连同泵房底板在内，应为1.80m。四、吸水管路与压水管路计算每台泵有单独的吸水管与压水管(1)吸水管路的要求不漏气管材及接逢；不积气管路安装；不吸气吸水管进口位置；设计流速：管径小于250㎜时，V取1.0～1.2m/s，管径等于或大于250㎜时，V取1.2～1.6m/s。(2)压水管路要求要求坚固而不漏水,通常采用钢管,并尽量焊接口,为便于拆装与检修,在适...
