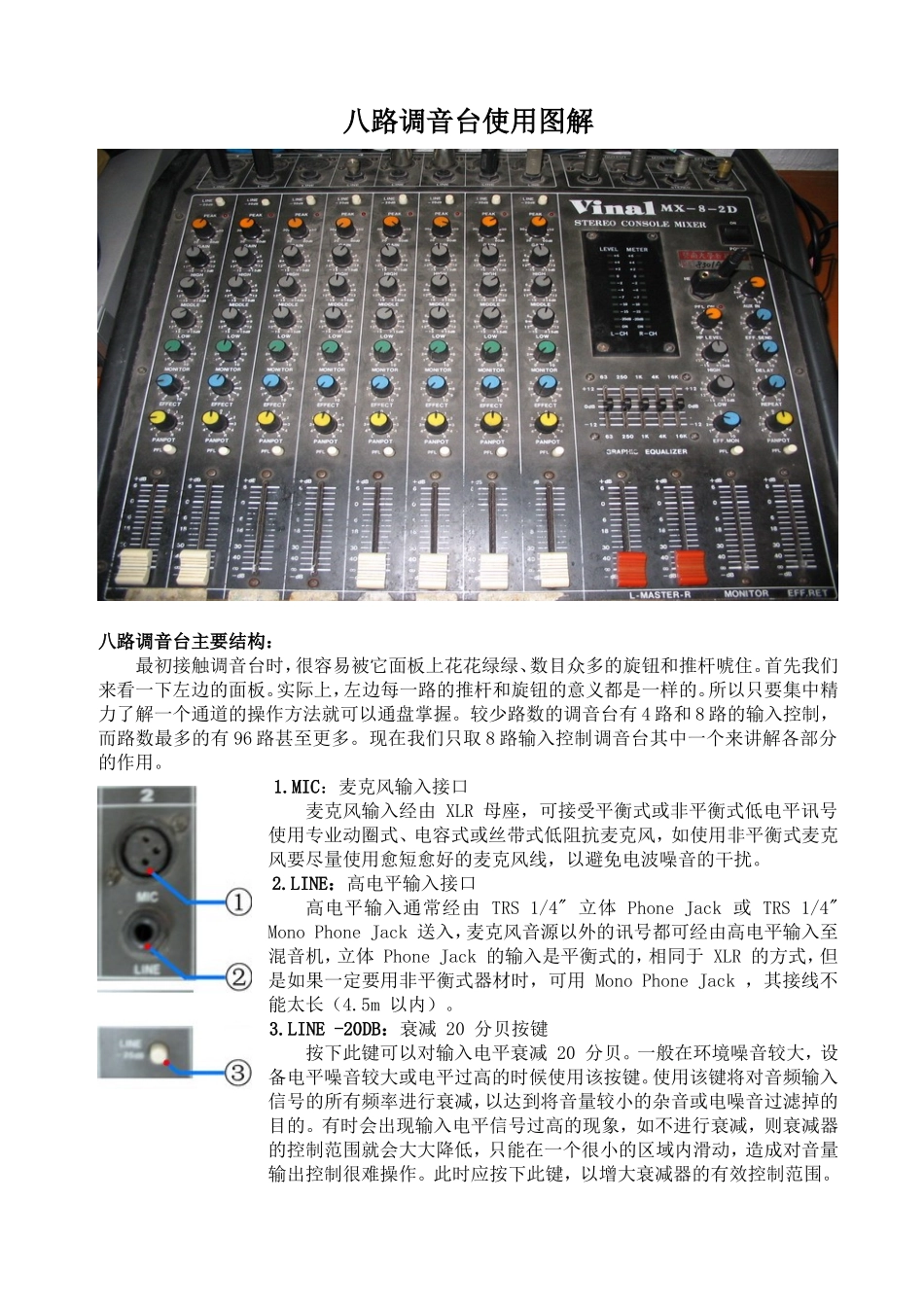

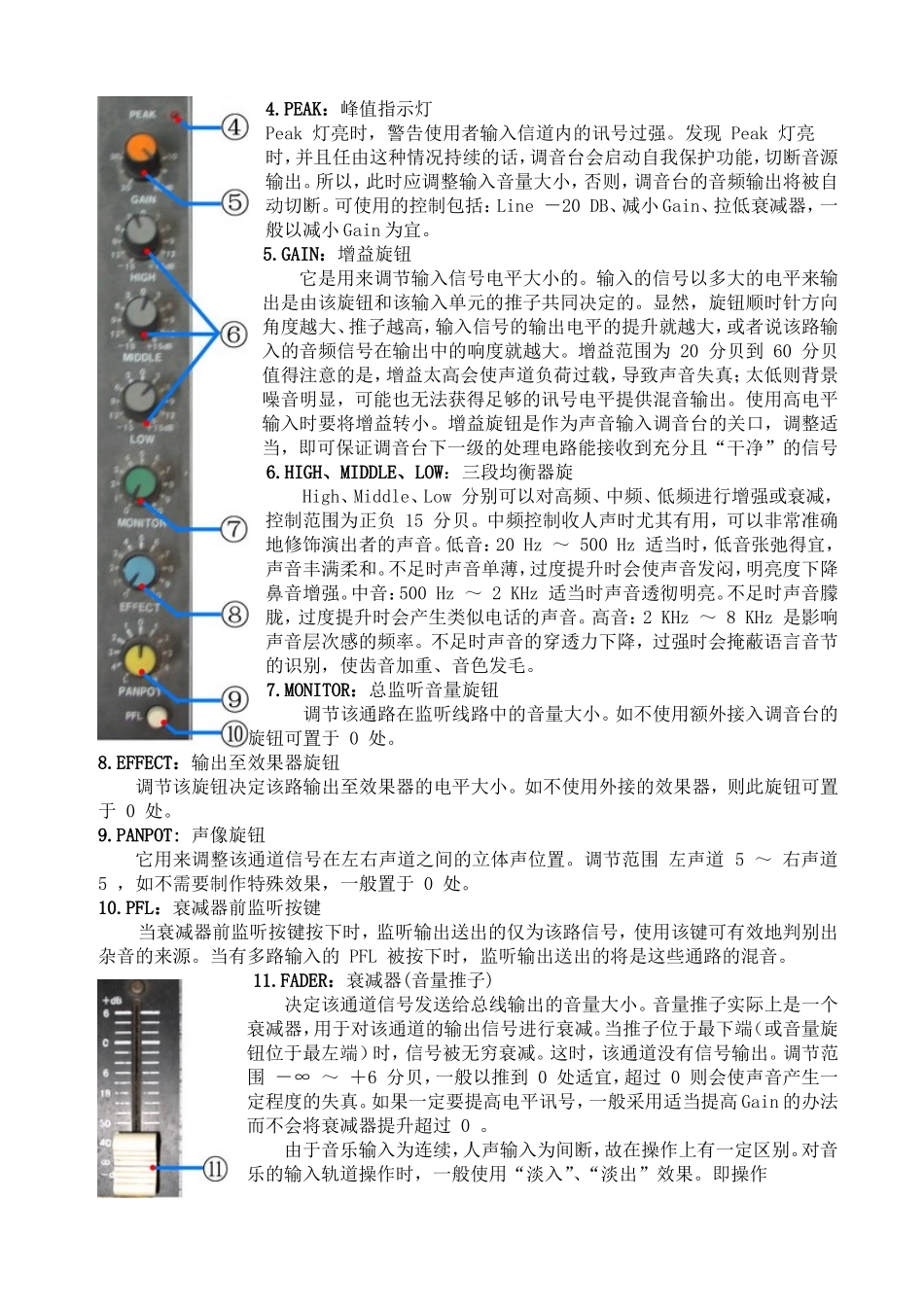

八路调音台使用图解八路调音台主要结构：最初接触调音台时，很容易被它面板上花花绿绿、数目众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左边每一路的推杆和旋钮的意义都是一样的。所以只要集中精力了解一个通道的操作方法就可以通盘掌握。较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多。现在我们只取8路输入控制调音台其中一个来讲解各部分的作用。1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号使用专业动圈式、电容式或丝带式低阻抗麦克风，如使用非平衡式麦克风要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长（4.5m以内）。3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line－20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。5.GAIN：增益旋钮它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20分贝到60分贝值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号6.HIGH、MIDDLE、LOW：三段均衡器旋High、Middle、Low分别可以对高频、中频、低频进行增强或衰减，控制范围为正负15分贝。中频控制收人声时尤其有用，可以非常准确地修饰演出者的声音。低音：20Hz～500Hz适当时，低音张弛得宜，声音丰满柔和。不足时声音单薄，过度提升时会使声音发闷，明亮度下降鼻音增强。中音：500Hz～2KHz适当时声音透彻明亮。不足时声音朦胧，过度提升时会产生类似电话的声音。高音：2KHz～8KHz是影响声音层次感的频率。不足时声音的穿透力下降，过强时会掩蔽语言音节的识别，使齿音加重、音色发毛。7.MONITOR：总监听音量旋钮调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备，则此旋钮可置于0处。8.EFFECT：输出至效果器旋钮调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器，则此旋钮可置于0处。9.PANPOT:声像旋钮它用来调整该通道信号在左右声道之间的立体声位置。调节范围左声道5～右声道5，如不需要制作特殊效果，一般置于0处。10.PFL：衰减器前监听按键当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。当有多路输入的PFL被按下时，监听输出送出的将是这些通路的混音。11.FADER：衰减器(音量推子)决定该通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减。这时，该通道没有信号输出。调节范围－∞～＋6分贝，一般以推到0处适宜，超过0则会使声音产生一定程度的失真。如果一定要提高电平讯号，一般采用适当...
