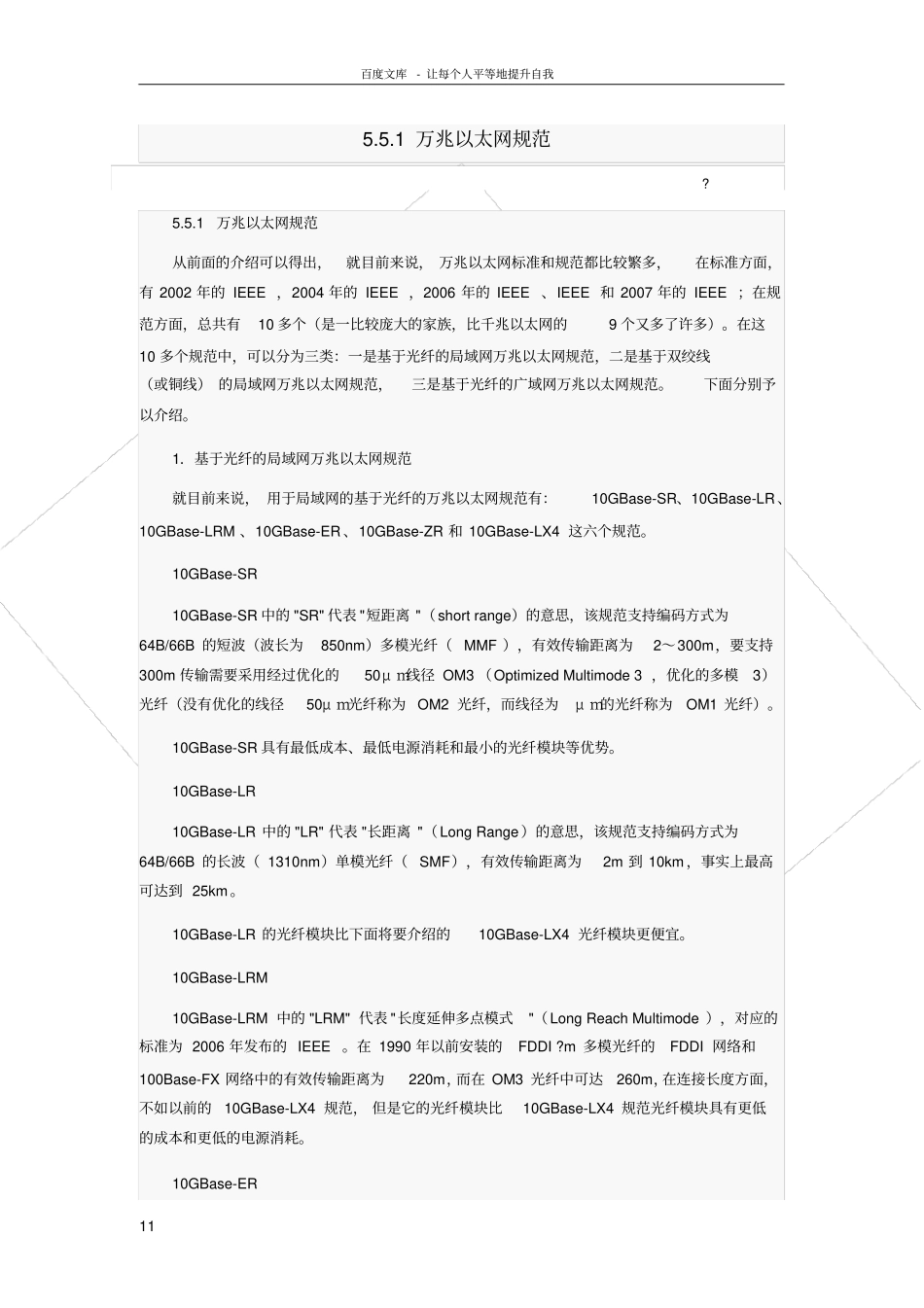

百度文库-让每个人平等地提升自我115.5.1万兆以太网规范?5.5.1万兆以太网规范从前面的介绍可以得出，就目前来说，万兆以太网标准和规范都比较繁多，在标准方面，有2002年的IEEE，2004年的IEEE，2006年的IEEE、IEEE和2007年的IEEE；在规范方面，总共有10多个（是一比较庞大的家族，比千兆以太网的9个又多了许多）。在这10多个规范中，可以分为三类：一是基于光纤的局域网万兆以太网规范，二是基于双绞线（或铜线）的局域网万兆以太网规范，三是基于光纤的广域网万兆以太网规范。下面分别予以介绍。1．基于光纤的局域网万兆以太网规范就目前来说，用于局域网的基于光纤的万兆以太网规范有：10GBase-SR、10GBase-LR、10GBase-LRM、10GBase-ER、10GBase-ZR和10GBase-LX4这六个规范。10GBase-SR10GBase-SR中的"SR"代表"短距离"（shortrange）的意思，该规范支持编码方式为64B/66B的短波（波长为850nm）多模光纤（MMF），有效传输距离为2～300m，要支持300m传输需要采用经过优化的50μm线径OM3（OptimizedMultimode3，优化的多模3）光纤（没有优化的线径50μm光纤称为OM2光纤，而线径为μm的光纤称为OM1光纤）。10GBase-SR具有最低成本、最低电源消耗和最小的光纤模块等优势。10GBase-LR10GBase-LR中的"LR"代表"长距离"（LongRange）的意思，该规范支持编码方式为64B/66B的长波（1310nm）单模光纤（SMF），有效传输距离为2m到10km，事实上最高可达到25km。10GBase-LR的光纤模块比下面将要介绍的10GBase-LX4光纤模块更便宜。10GBase-LRM10GBase-LRM中的"LRM"代表"长度延伸多点模式"（LongReachMultimode），对应的标准为2006年发布的IEEE。在1990年以前安装的FDDI?m多模光纤的FDDI网络和100Base-FX网络中的有效传输距离为220m，而在OM3光纤中可达260m，在连接长度方面，不如以前的10GBase-LX4规范，但是它的光纤模块比10GBase-LX4规范光纤模块具有更低的成本和更低的电源消耗。10GBase-ER百度文库-让每个人平等地提升自我2210GBase-ER中的"ER"代表"超长距离"（ExtendedRange）的意思，该规范支持超长波（1550nm）单模光纤（SMF），有效传输距离为2m到40km。10GBase-ZR几个厂商提出了传输距离可达到80km超长距离的模块接口，这就是10GBase-ZR规范。它使用的也是超长波（1550nm）单模光纤（SMF）。但80km的物理层不在EEE标准之内，是厂商自己在OC-192/STM-64SDH/SONET规范中的描述，也不会被IEEE工作组接受。10GBase-LX410GBase-LX4采用波分复用技术，通过使用4路波长统一为1300nm，工作在s的分离光源来实现10Gb/s传输。该规范在多模光纤中的有效传输距离为2～300m，在单模光纤下的有效传输距离最高可达10km。它主要适用于需要在一个光纤模块中同时支持多模和单模光纤的环境。因为10GBase-LX4规范采用了4路激光光源，所以在成本、光纤线径和电源成本方面较前面介绍的10GBase-LRM规范有不足之处。2．基于双绞线（或铜线）的局域网万兆以太网规范在2002年发布的几个万兆以太网规范中并没有支持铜线这种廉价传输介质的，但事实上，像双绞线这类铜线在局域网中的应用是最普遍的，不仅成本低，而且容易维护，所以在近几年就相继推出了多个基于双绞线（6类以上）的万兆以太网规范包括10GBase-CX4、10GBase-KX4、10GBase-KR、10GBase-T。下面分别予以简单介绍。10GBase-CX410GBase-CX4对应的就是2004年发布的IEEE万兆以太网标准。10GBase-CX4使用中定义的XAUI（万兆附加单元接口）和用于InfiniBand中的4X连接器，传输介质称之为"CX4铜缆"（其实就是一种屏蔽双绞线）。它的有效传输距离仅15m。10GBase-CX4规范不是利用单个铜线链路传送万兆数据，而是使用4台发送器和4台接收器来传送万兆数据，并以差分方式运行在同轴电缆上，每台设备利用8B/10B编码，以每信道的波特率传送s的数据。这需要在每条电缆组的总共8条双同轴信道的每个方向上有4组差分线缆对。另外，与可在现场端接的5类、超5类双绞线不同，CX4线缆需要在工厂端接，因此客户必须指定线缆长度。线缆越长一般直径就越大。10GBase-CX4的主要优势就是低电源消耗、低成本、低响应延时，但是接口模块比SPF+的大。10GBase-KX4和10GBase-KR10GBase-...
