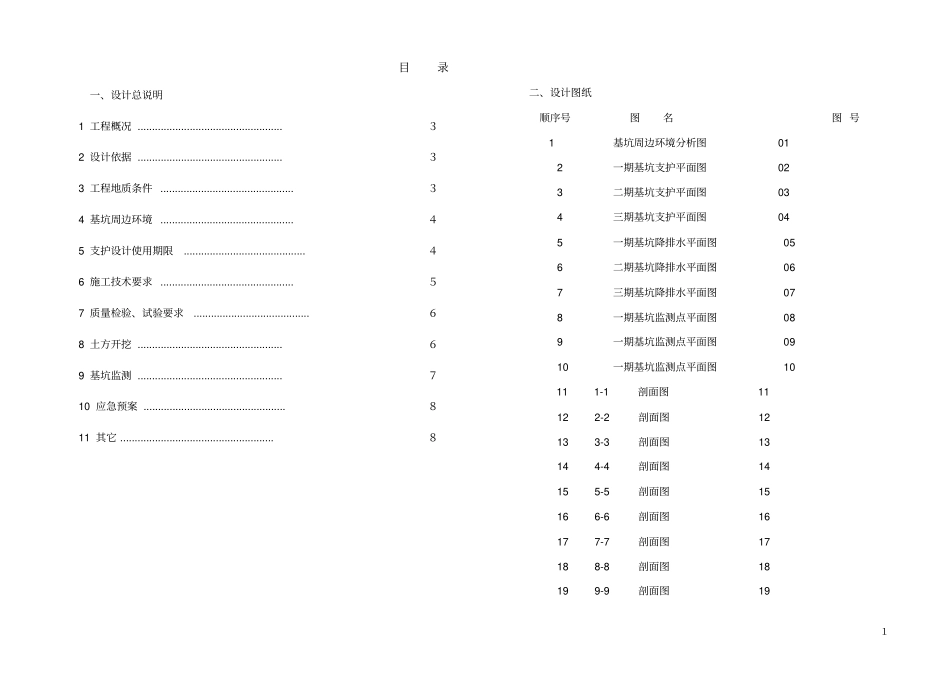

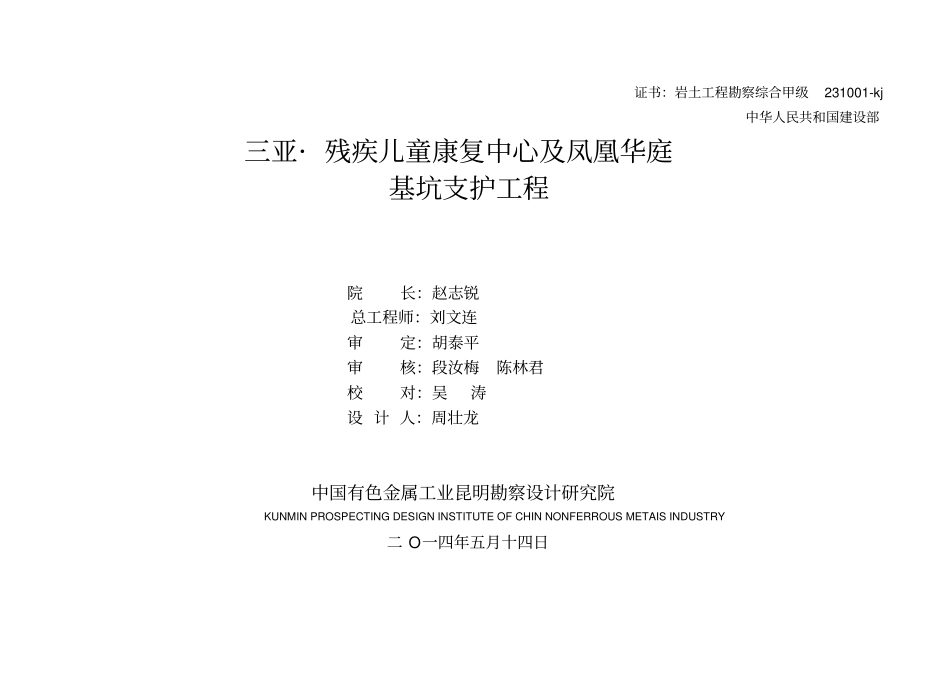

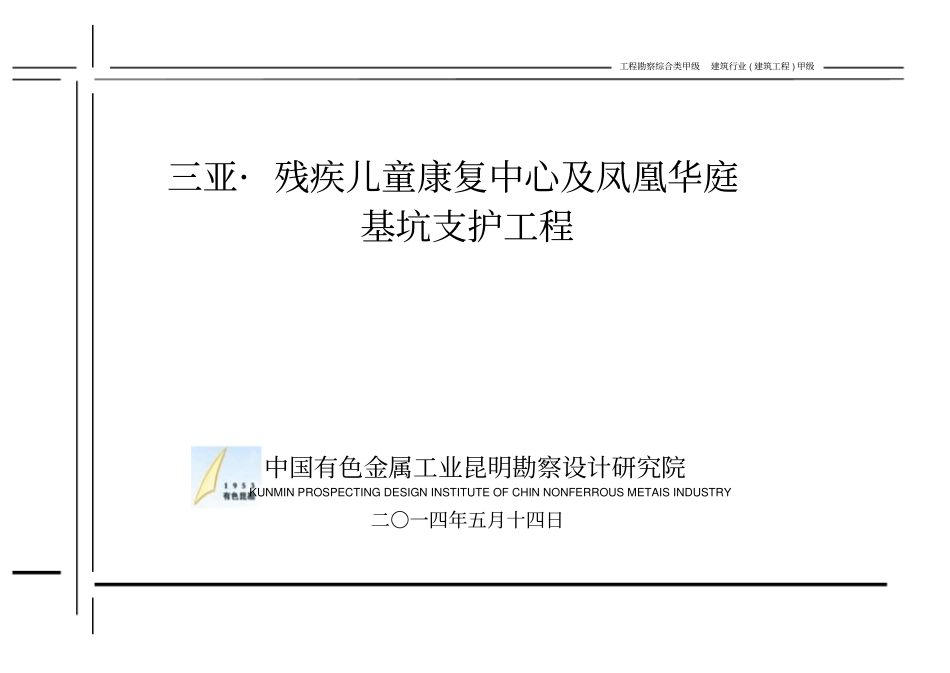

工程勘察综合类甲级建筑行业(建筑工程)甲级三亚·残疾儿童康复中心及凤凰华庭基坑支护工程中国有色金属工业昆明勘察设计研究院KUNMINPROSPECTINGDESIGNINSTITUTEOFCHINNONFERROUSMETAISINDUSTRY二〇一四年五月十四日证书：岩土工程勘察综合甲级231001-kj中华人民共和国建设部三亚·残疾儿童康复中心及凤凰华庭基坑支护工程院长：赵志锐总工程师：刘文连审定：胡泰平审核：段汝梅陈林君校对：吴涛设计人：周壮龙中国有色金属工业昆明勘察设计研究院KUNMINPROSPECTINGDESIGNINSTITUTEOFCHINNONFERROUSMETAISINDUSTRY二O一四年五月十四日１目录一、设计总说明1工程概况..................................................３2设计依据..................................................３3工程地质条件..............................................３4基坑周边环境..............................................４5支护设计使用期限..........................................４6施工技术要求..............................................５7质量检验、试验要求........................................６8土方开挖..................................................６9基坑监测..................................................７10应急预案.................................................８11其它.....................................................８二、设计图纸顺序号图名图号1基坑周边环境分析图012一期基坑支护平面图023二期基坑支护平面图034三期基坑支护平面图045一期基坑降排水平面图056二期基坑降排水平面图067三期基坑降排水平面图078一期基坑监测点平面图089一期基坑监测点平面图0910一期基坑监测点平面图10111-1剖面图11122-2剖面图12133-3剖面图13144-4剖面图14155-5剖面图15166-6剖面图16177-7剖面图17188-8剖面图18199-9剖面图19２2010-10剖面图2021大样图一1522大样图二1623大样图三17３1工程概况三亚·残疾儿童康复中心及凤凰华庭项目位于三亚市凤凰镇下恶村，残疾儿童康复中心为L型高层公共建筑，由4～6层门诊医技综合楼、13层住院综合楼及1层地下室组成；凤凰华庭项目由2栋16层、5栋17层、2栋15层住宅楼（编号1～9栋）、局部商业裙楼组成及1层地下室组成。场地现状地面北高南低，标高为11.60～17.60m（标高为85国家高程基准，下同），基坑底标高为5.70m～12.10m，开挖深度为4.00～10.30m；基坑围护周长为1578.3m，围护面积61924.5㎡。基坑支护结构安全等级为二级，重要性系数1.0。整个基坑分为三期开挖，凤凰华庭1、3、5、7栋为一期开挖，残疾儿童康复中心为二期开挖，其余为三期开挖。2设计依据（1）甲方提供的三亚·残疾儿童康复中心及凤凰华庭总平面图(2014年03月25日版本)及凤凰华庭1～9栋、残疾儿童康复中心地下一层平面图(2014年4月版本)（2）海南地质综合勘察设计院《三亚残疾儿童康复中心项目岩土工程勘察报告（详细勘察）》（2014年1月），《凤凰华庭项目岩土工程勘察报告（详细勘察）》（2014年1月）（3）《建筑基坑支护技术规程》（JGJ120-2012）（4）《岩土锚杆（索）技术规程》（CECS22：2005）（5）《建筑桩基技术规范》（JGJ94-2008）（6）《建筑地基基础设计规范》（GB50007-2011）（7）《混凝土结构设计规范》（GB50010-2010）（8）《钢结构设计规范》（GB50017-2003）（9）《建筑地基基础工程施工验收规范》（GB50202-2002）（10）《建筑与市政降水工程技术规范》（JGJ/T111-98）（11）《建筑基坑工程监测技术规范》（GB50497-2009）（12）《建筑施工土石方工程安全技术规范》（JGJ180-2009）3工程地质条件3.1场地岩土层特征根据勘察报告，本基坑支护设计主要涉及到以下土层：第①层中砂(Q4al+pl)：红褐色，灰白色，黄褐色，稍湿～饱和，松散～稍密状，颗粒成分石英质，粉粘粒含量20～30%，颗粒级配不良，局部夹薄层粉质粘土、粉砂、粗砂、砾砂，表层为植被层。该层在整个场地均有分布，直接出露地表，层厚5.80～11.10m。第②层砾砂(Q4al+pl)：黄褐色，浅灰色，饱和，稍密～中密状，颗粒成分石英质，粉粘粒含量20～2...
