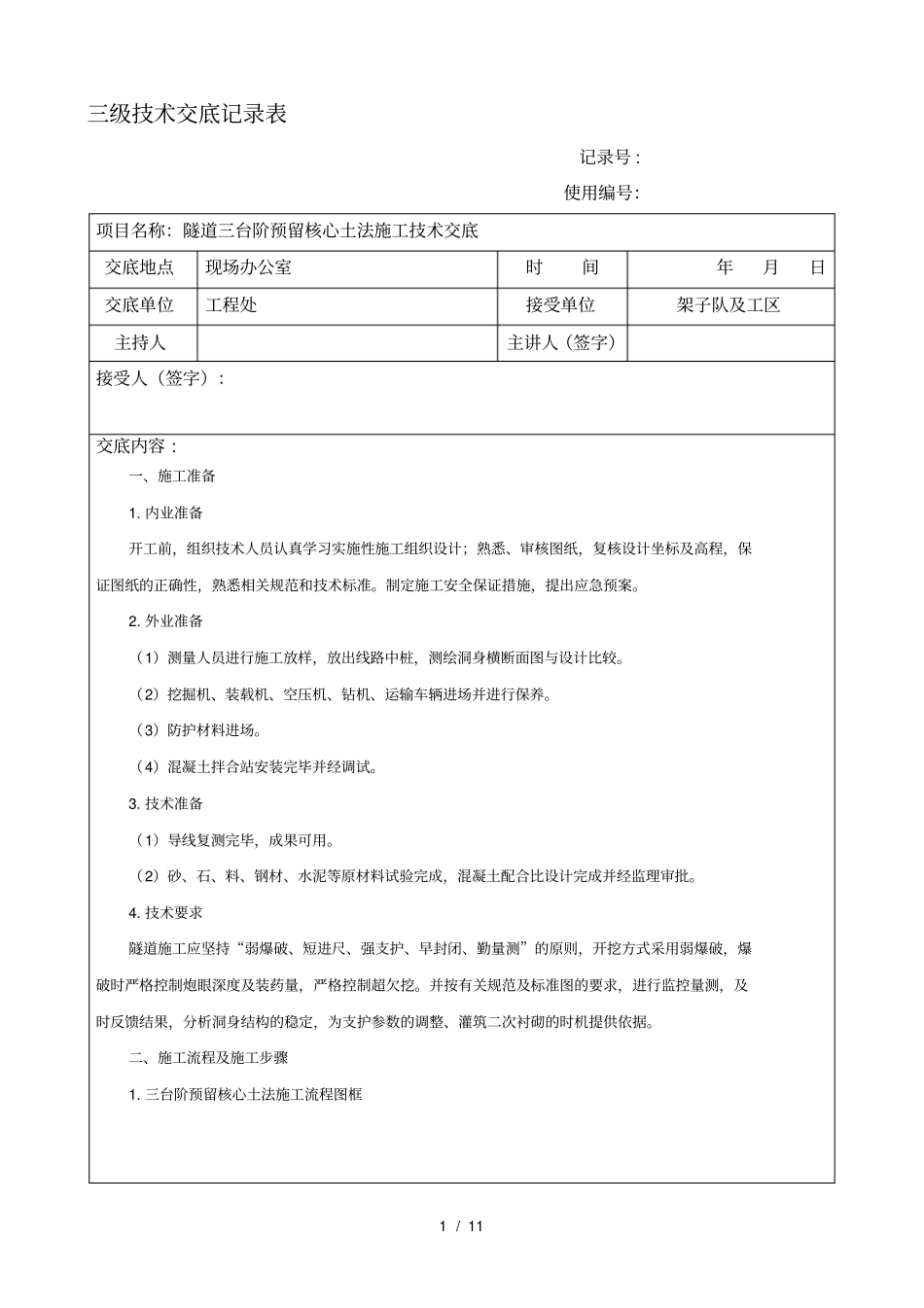

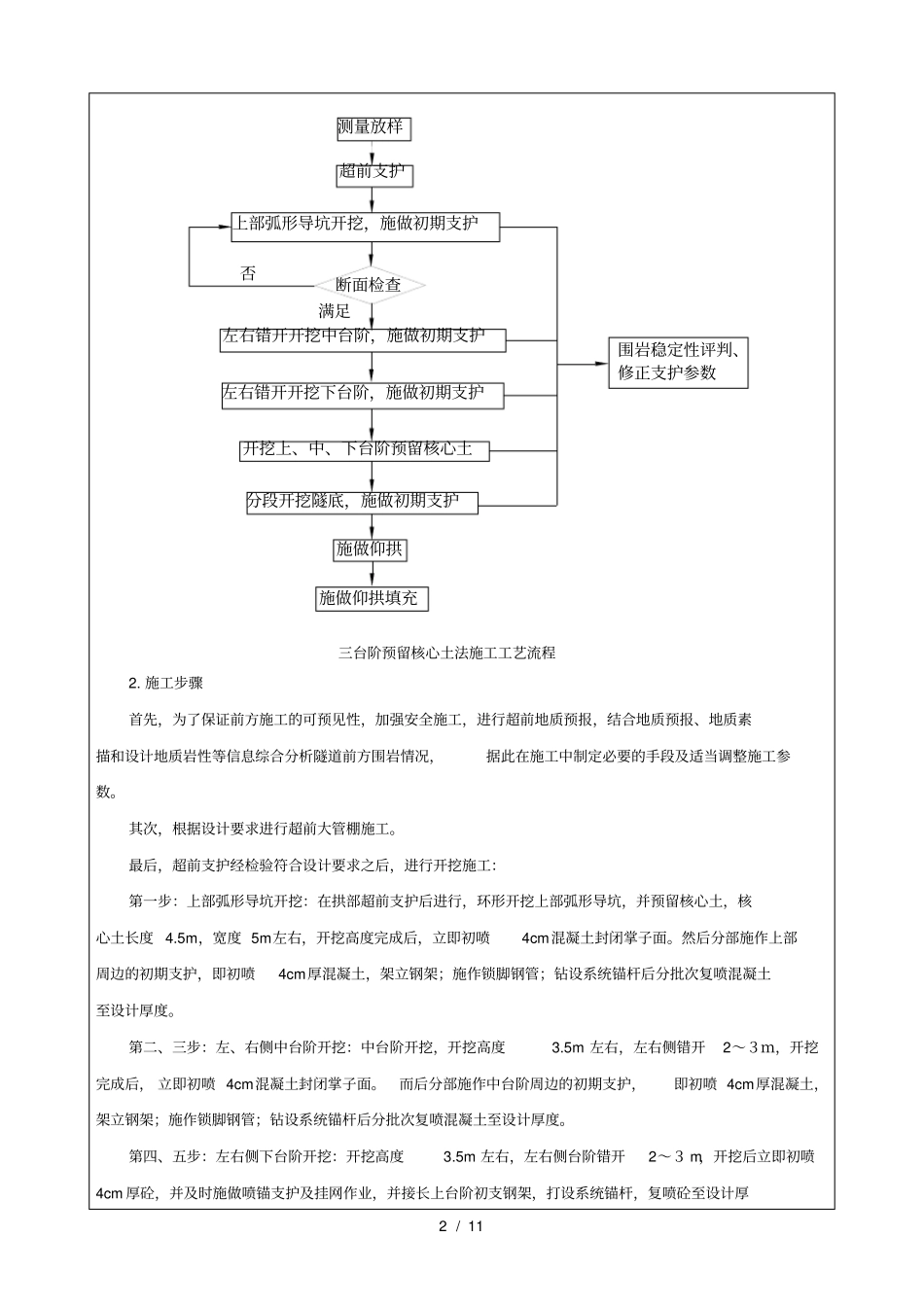

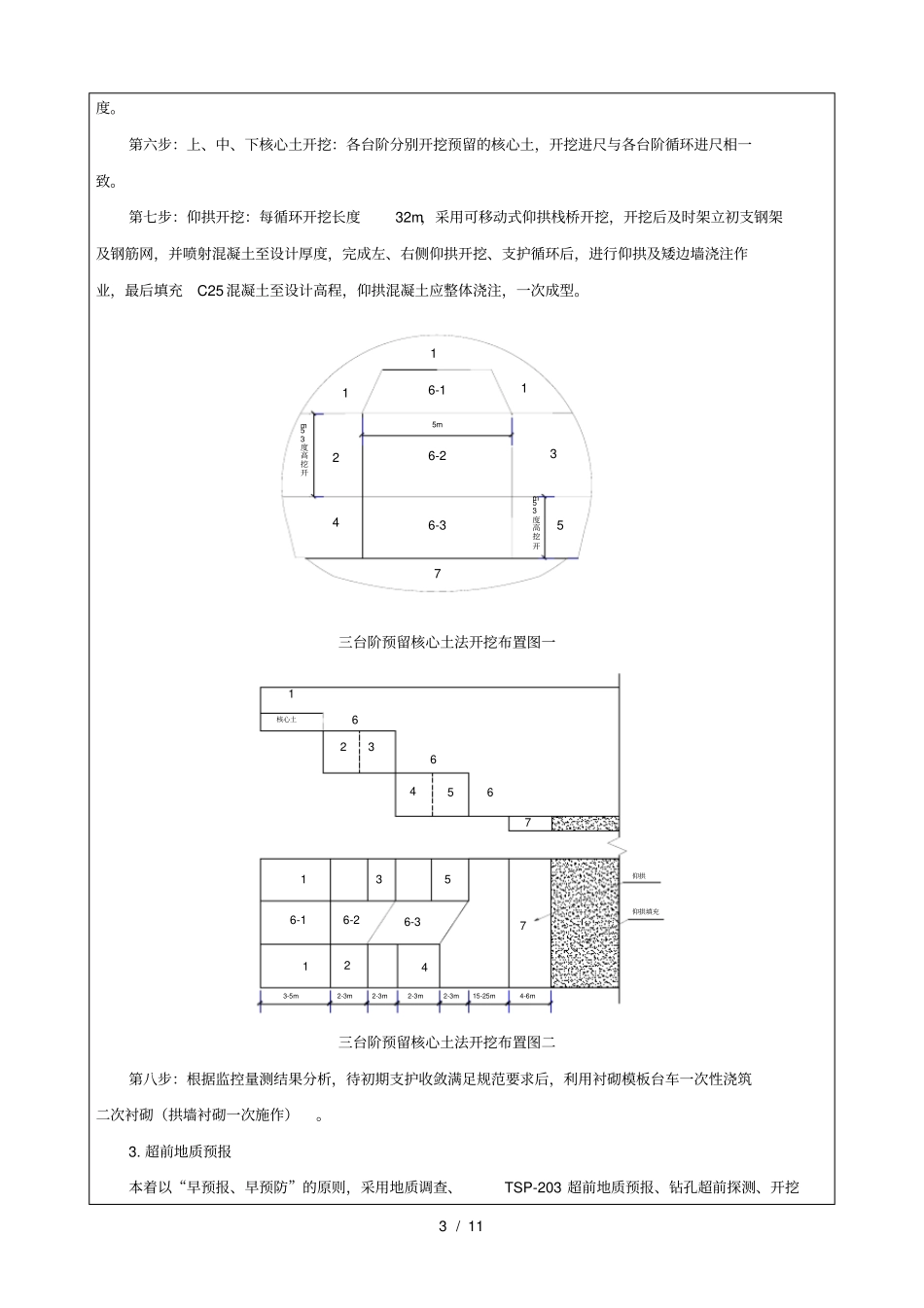

1/11三级技术交底记录表记录号:使用编号:项目名称:隧道三台阶预留核心土法施工技术交底交底地点现场办公室时间年月日交底单位工程处接受单位架子队及工区主持人主讲人(签字)接受人(签字):交底内容:一、施工准备1.内业准备开工前,组织技术人员认真学习实施性施工组织设计;熟悉、审核图纸,复核设计坐标及高程,保证图纸的正确性,熟悉相关规范和技术标准。制定施工安全保证措施,提出应急预案。2.外业准备(1)测量人员进行施工放样,放出线路中桩,测绘洞身横断面图与设计比较。(2)挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。(3)防护材料进场。(4)混凝土拌合站安装完毕并经调试。3.技术准备(1)导线复测完毕,成果可用。(2)砂、石、料、钢材、水泥等原材料试验完成,混凝土配合比设计完成并经监理审批。4.技术要求隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则,开挖方式采用弱爆破,爆破时严格控制炮眼深度及装药量,严格控制超欠挖。并按有关规范及标准图的要求,进行监控量测,及时反馈结果,分析洞身结构的稳定,为支护参数的调整、灌筑二次衬砌的时机提供依据。二、施工流程及施工步骤1.三台阶预留核心土法施工流程图框2/11三台阶预留核心土法施工工艺流程2.施工步骤首先,为了保证前方施工的可预见性,加强安全施工,进行超前地质预报,结合地质预报、地质素描和设计地质岩性等信息综合分析隧道前方围岩情况,据此在施工中制定必要的手段及适当调整施工参数。其次,根据设计要求进行超前大管棚施工。最后,超前支护经检验符合设计要求之后,进行开挖施工:第一步:上部弧形导坑开挖:在拱部超前支护后进行,环形开挖上部弧形导坑,并预留核心土,核心土长度4.5m,宽度5m左右,开挖高度完成后,立即初喷4cm混凝土封闭掌子面。然后分部施作上部周边的初期支护,即初喷4cm厚混凝土,架立钢架;施作锁脚钢管;钻设系统锚杆后分批次复喷混凝土至设计厚度。第二、三步:左、右侧中台阶开挖:中台阶开挖,开挖高度3.5m左右,左右侧错开2~3m,开挖完成后,立即初喷4cm混凝土封闭掌子面。而后分部施作中台阶周边的初期支护,即初喷4cm厚混凝土,架立钢架;施作锁脚钢管;钻设系统锚杆后分批次复喷混凝土至设计厚度。第四、五步:左右侧下台阶开挖:开挖高度3.5m左右,左右侧台阶错开2~3m,开挖后立即初喷4cm厚砼,并及时施做喷锚支护及挂网作业,并接长上台阶初支钢架,打设系统锚杆,复喷砼至设计厚满足否围岩稳定性评判、修正支护参数施做仰拱填充施做仰拱分段开挖隧底,施做初期支护开挖上、中、下台阶预留核心土左右错开开挖下台阶,施做初期支护左右错开开挖中台阶,施做初期支护断面检查上部弧形导坑开挖,施做初期支护超前支护测量放样3/11度。第六步:上、中、下核心土开挖:各台阶分别开挖预留的核心土,开挖进尺与各台阶循环进尺相一致。第七步:仰拱开挖:每循环开挖长度32m,采用可移动式仰拱栈桥开挖,开挖后及时架立初支钢架及钢筋网,并喷射混凝土至设计厚度,完成左、右侧仰拱开挖、支护循环后,进行仰拱及矮边墙浇注作业,最后填充C25混凝土至设计高程,仰拱混凝土应整体浇注,一次成型。三台阶预留核心土法开挖布置图一三台阶预留核心土法开挖布置图二第八步:根据监控量测结果分析,待初期支护收敛满足规范要求后,利用衬砌模板台车一次性浇筑二次衬砌(拱墙衬砌一次施作)。3.超前地质预报本着以“早预报、早预防”的原则,采用地质调查、TSP-203超前地质预报、钻孔超前探测、开挖11135246-176-26-35m开挖高度3.5m开挖高度3.5m623111核心土6645356-16-26-324仰拱仰拱填充3-5m2-3m2-3m2-3m2-3m15-25m4-6m774/11面及其附近的地质观测素描和地质作用等综合手段,预测前方地质性质、规模,并与设计地质情况进行比照,确定前方开挖段的地质情况对施工的影响程度,并根据影响程度的大小调整开挖段的爆破、支护参数。同时在浅埋段地表埋设沉降观测点,在隧道横断面方向中心线两侧5m处设置地表下沉观测点,每个断面设置7个,纵向设置范围在隧道浅埋开挖范围以外,在隧道开挖高度和隧道埋深高度之和处开始,衬砌结...
