三星贴片机操作规范-版VIP免费

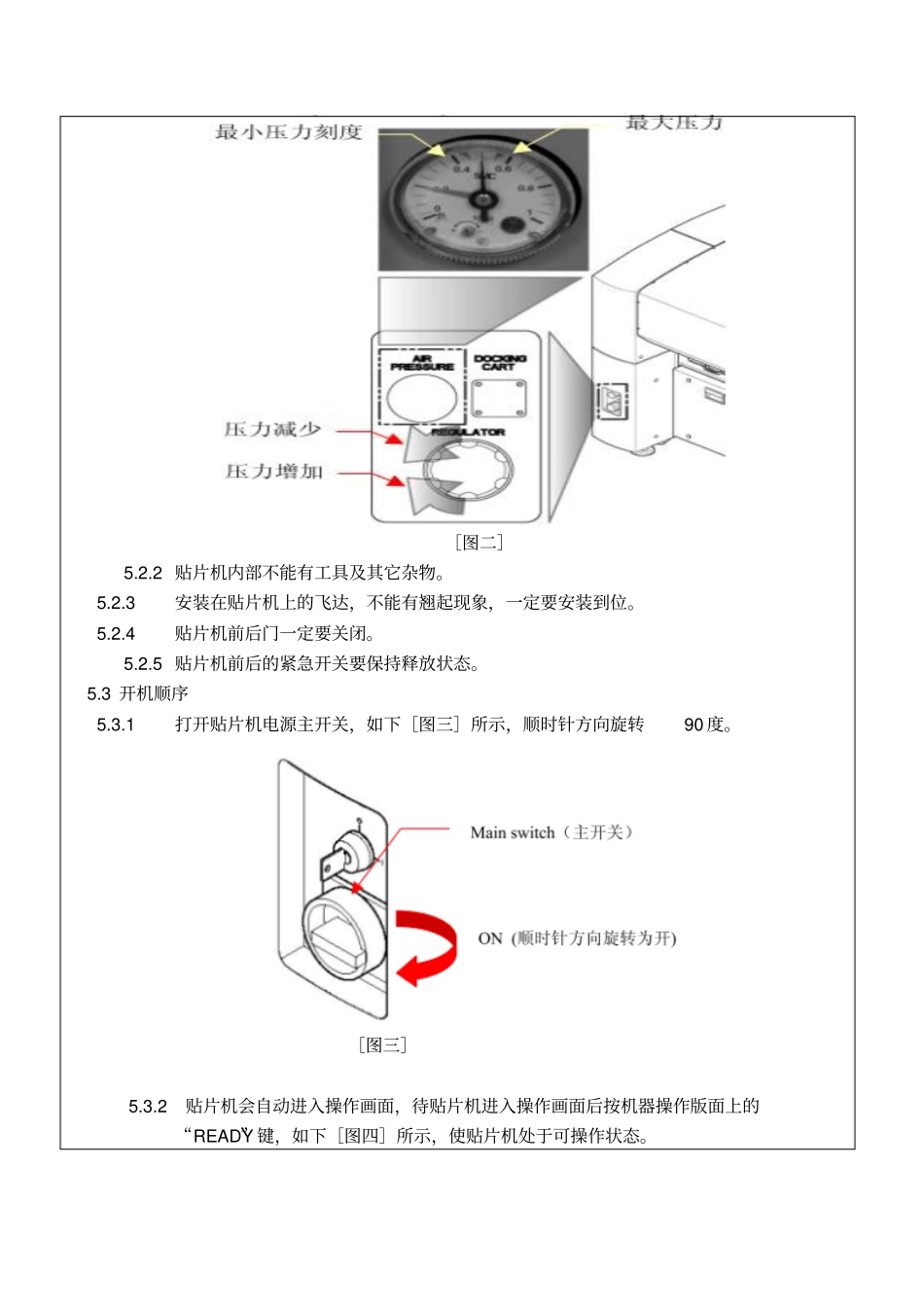

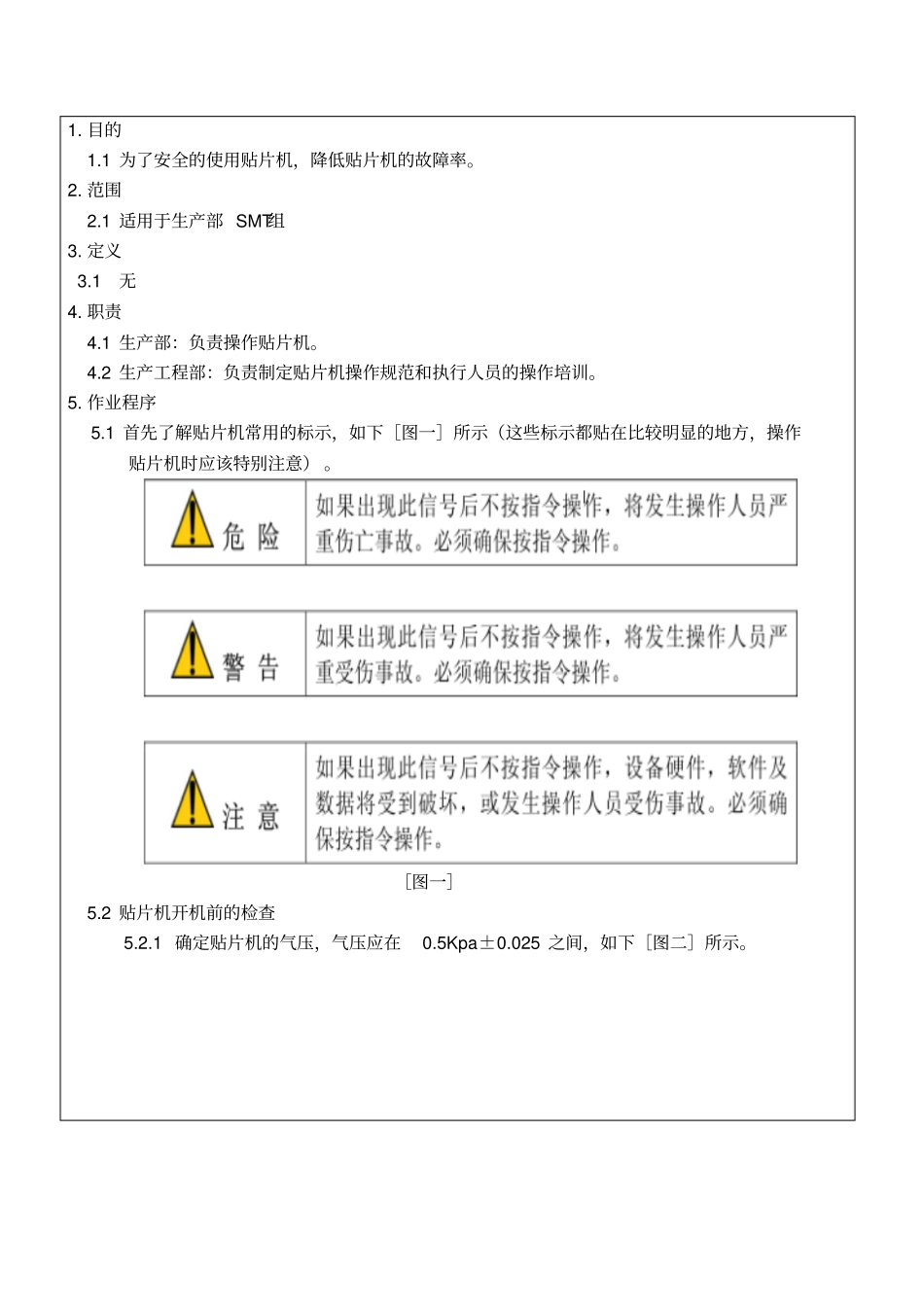

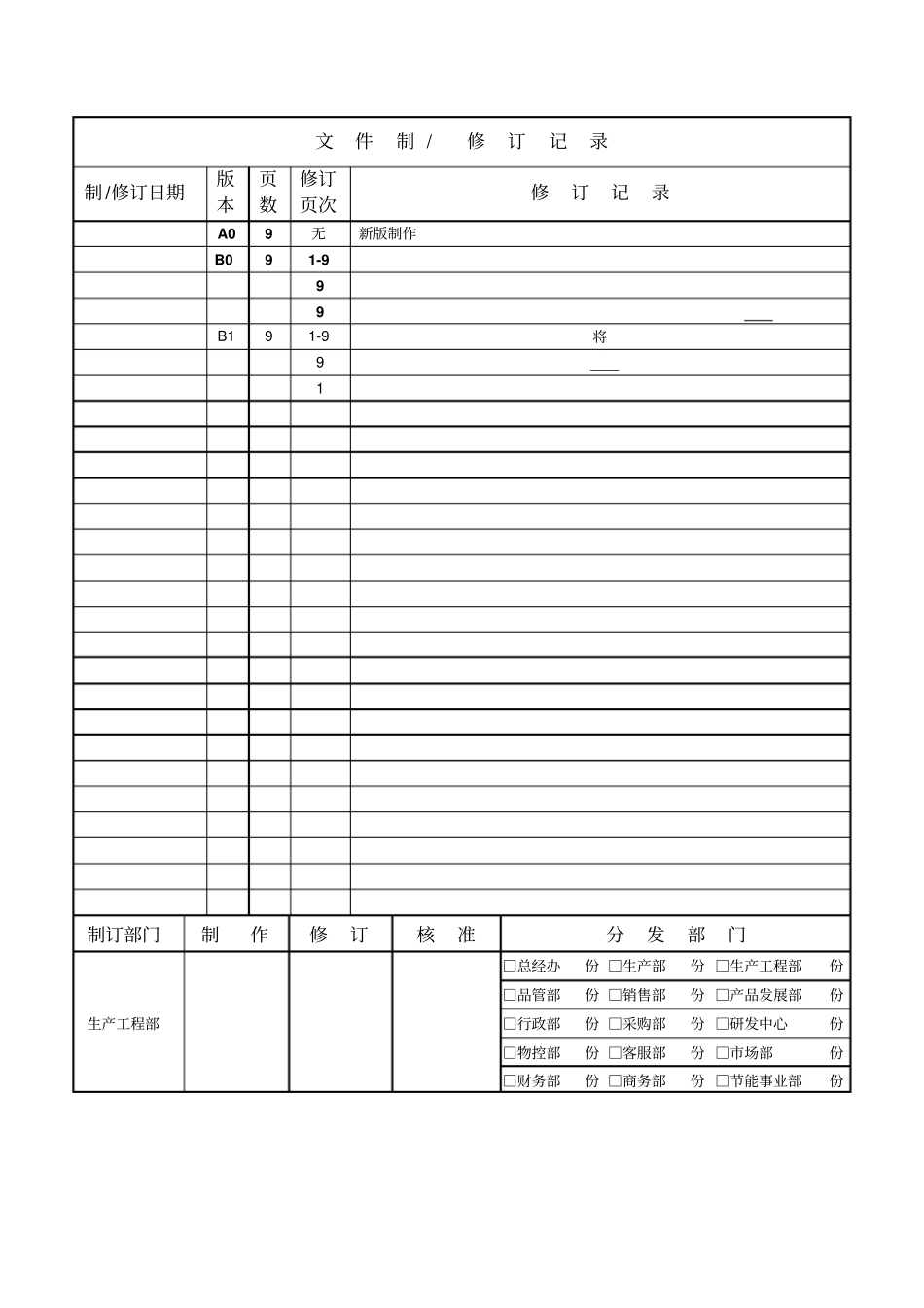

文件制/修订记录制/修订日期版本页数修订页次修订记录A09无新版制作B091-999B191-9将91制订部门制作修订核准分发部门生产工程部□总经办份□生产部份□生产工程部份□品管部份□销售部份□产品发展部份□行政部份□采购部份□研发中心份□物控部份□客服部份□市场部份□财务部份□商务部份□节能事业部份1.目的1.1为了安全的使用贴片机，降低贴片机的故障率。2.范围2.1适用于生产部SMT组3.定义3.1无4.职责4.1生产部：负责操作贴片机。4.2生产工程部：负责制定贴片机操作规范和执行人员的操作培训。5.作业程序5.1首先了解贴片机常用的标示，如下［图一］所示（这些标示都贴在比较明显的地方，操作贴片机时应该特别注意）。［图一］5.2贴片机开机前的检查5.2.1确定贴片机的气压，气压应在0.5Kpa±0.025之间，如下［图二］所示。［图二］5.2.2贴片机内部不能有工具及其它杂物。5.2.3安装在贴片机上的飞达，不能有翘起现象，一定要安装到位。5.2.4贴片机前后门一定要关闭。5.2.5贴片机前后的紧急开关要保持释放状态。5.3开机顺序5.3.1打开贴片机电源主开关，如下［图三］所示，顺时针方向旋转90度。［图三］5.3.2贴片机会自动进入操作画面，待贴片机进入操作画面后按机器操作版面上的“READY”键，如下［图四］所示，使贴片机处于可操作状态。［图四］5.3.3执行贴片机回原点：在TeachingBox(示教盒，简称手柄)按三下Mode(模式)，使指示灯显示在Home(原点)下，再按方向键的“向下”键，如下［图五］所示。［图五］5.3.4热机：待贴片机回原点动作完毕之后，用鼠标点主菜单上的“使用”项，如下［图六］所示，再点选“子菜单”上的F9（暖机），如下［图七］所示，会出现热机画面，如下［图八］所示，点“开始”进行热机。［图六］主菜单“向下”键［图七］［图八］5.3.5待贴片机热机完毕之后（时间一般是5-10分钟），点贴片机子菜单下的“File”的“打开”图标，如下［图九］所示，会出现一个对话框，如下［图十］所示，选择要生产的PCB文件然后双击，（我们以BASS-210-1B-MAIN正面，如果一种PCB板有2个程序时，要选择OPT文件而不是PCB文件，因为OPT文件是经过贴片机优化的程序）。［图九］子菜单新建程序保存及另保存打开文件关闭［图十］5.3.6调整贴片机的轨道：点主菜单上的“PCB编辑”。再点子菜单上的F2“条板”键，如下［图十一］所示，会出现另一个界面，如下［图十二］所示，点“传送轨道宽度”会出现一个询问的对话框，如下［图十三］所示，点“是”贴片机就会自动调整轨道宽度，使贴片机轨道宽度与PCB的宽度相同。［图十一］［图十二］［图十三］5.3.7操作员根据上料表上料。5.3.8上好料之后要检查FEEDER（飞达）无翘起现象，要安装到位。观察贴片机左右的SENSOR（感应器）红绿灯是否都亮（红绿灯亮则表示OK）。5.3.9开机生产：点主菜单上的“产品”按键，如下［图十四］所示，再点F5（完成），F7（PCB下载），F2（开始），然后按贴片机版面上的“开始”按键开始生产。［图十四］5.4贴片机关机5.4.1待最后一块PCB生产完后,按贴片机版面的“STOP”(停止)键,再按“RESET”(重置)键，如下［图十五］所示。[图十五]5.4.2执行贴片机回原点。在TeachingBox(示教盒，简称手柄)按三下Mode(模式)使指示灯显示在Home(原点)下，再按方向键的“向下”键，如下［图十六］所示。［图十六］5.4.3再按贴片机“关机”键，如下［图十七］所示，会显示提示对话框，如下［图十八］所示，选择“是”贴片机则关闭。［图十七］［图十八］5.4.4当显示器出现“ITISSAFETOCLOSEYOURCOMPUTENOW！”后，逆时针方向关闭电源主开关。5.5贴片机运行时注意事项5.5.1贴片机在运行时严禁将贴片机的前后安全门打开。5.5.2贴片机运行时严禁将手伸入机器内部，以免对身体或贴片机造成严重的伤害。5.5.3贴片机运行时不允许紧靠贴片机。5.5.4操作员不允许进入“管理者”或以上级别的密码，更不允许更改贴片机任何参数。5.5.5当贴片机出现特殊情况时可按下贴片机的“紧急停止”并及时通知技术员或工程师。5.5.6生产时，请先核对《SMT站位表》中各站位物料与实际装入贴片机站位物料，核对无误后再行生产，同时要求同时要...
