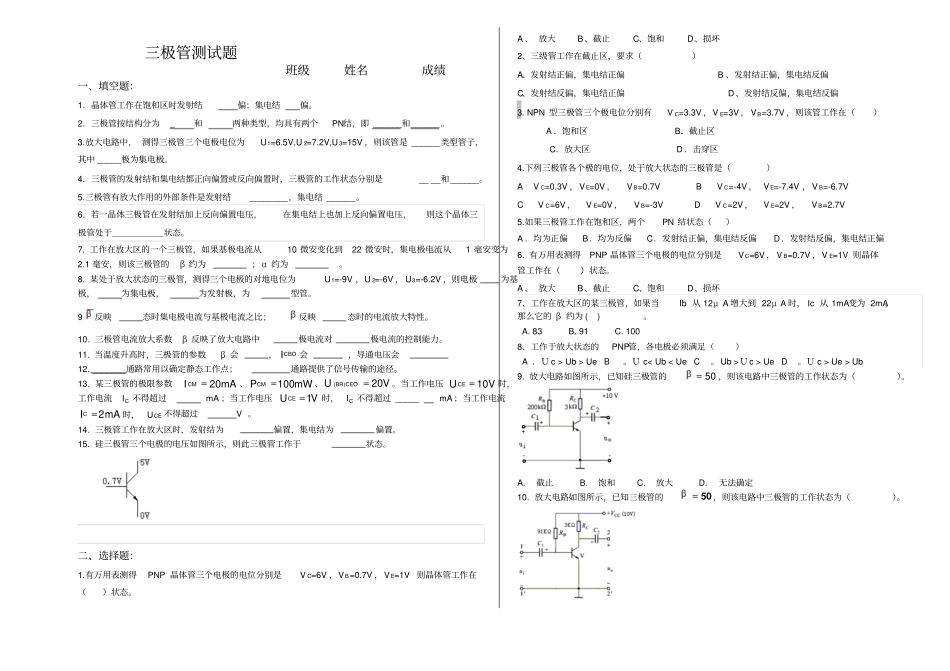

三极管测试题班级姓名成绩一、填空题：1．晶体管工作在饱和区时发射结偏；集电结偏。2．三极管按结构分为_和两种类型，均具有两个PN结，即______和______。3.放大电路中，测得三极管三个电极电位为U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。4．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是____和______。5.三极管有放大作用的外部条件是发射结________，集电结______。6．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。7.工作在放大区的一个三极管，如果基极电流从10微安变化到22微安时，集电极电流从1毫安变为2.1毫安，则该三极管的β约为；α约为。8.某处于放大状态的三极管，测得三个电极的对地电位为U1=-9V，U2=-6V，U3=-6.2V，则电极为基极，为集电极，为发射极，为型管。9反映态时集电极电流与基极电流之比；反映态时的电流放大特性。10.三极管电流放大系数β反映了放大电路中极电流对极电流的控制能力。11.当温度升高时，三极管的参数β会，CBOI会，导通电压会12._______通路常用以确定静态工作点；通路提供了信号传输的途径。13.某三极管的极限参数mA20CMI、mW100CMP、V20(BR)CEOU。当工作电压V10CEU时，工作电流IC不得超过mA；当工作电压V1CEU时，IC不得超过_____mA；当工作电流mA2CI时，UCE不得超过V。14.三极管工作在放大区时，发射结为偏置，集电结为偏置。15.硅三极管三个电极的电压如图所示，则此三极管工作于状态。二、选择题：1.有万用表测得PNP晶体管三个电极的电位分别是VC=6V，VB=0.7V，VE=1V则晶体管工作在（）状态。A、放大B、截止C、饱和D、损坏2、三级管工作在截止区，要求（）A、发射结正偏，集电结正偏B、发射结正偏，集电结反偏C、发射结反偏，集电结正偏D、发射结反偏，集电结反偏3.NPN型三极管三个极电位分别有VC=3.3V，VE=3V，VB=3.7V，则该管工作在（）A．饱和区B．截止区C．放大区D．击穿区4.下列三极管各个极的电位，处于放大状态的三极管是（）AVC=0.3V，VE=0V，VB=0.7VBVC=-4V，VE=-7.4V，VB=-6.7VCVC=6V，VE=0V，VB=-3VDVC=2V，VE=2V，VB=2.7V5.如果三极管工作在饱和区，两个PN结状态（）A．均为正偏B．均为反偏C．发射结正偏，集电结反偏D．发射结反偏，集电结正偏6.有万用表测得PNP晶体管三个电极的电位分别是VC=6V，VB=0.7V，VE=1V则晶体管工作在（）状态。A、放大B、截止C、饱和D、损坏7、工作在放大区的某三极管，如果当Ib从12μA增大到22μA时，Ic从1mA变为2mA，那么它的β约为()。A.83B.91C.1008、工作于放大状态的PNP管，各电极必须满足（）A．Ｕc>Ub>UeB。ＵcＵc>UeD。Ｕc>Ue>Ub9.放大电路如图所示，已知硅三极管的50，则该电路中三极管的工作状态为（）。A.截止B.饱和C.放大D.无法确定10.放大电路如图所示，已知三极管的05，则该电路中三极管的工作状态为（）。+7.5-8V+7.1V+5V+3.2V+3.5-3V-2.3V(b)+6.9V+4V(c)+5V0V(d)A.截止B.饱和C.放大D.无法确定11.某三极管的V15,mA20,mW100(BR)CEOCMCMUIP，则下列状态下三极管能正常工作的是（）。A.mA10,V3CCEIUB.mA40,V2CCEIUC.mA20,V6CCEIUD.mA2,V20CCEIU12.在三极管放大电路中，下列等式不正确的是（）。A.CBEIIIB.BCIIC.CEOCBOII)1(D.13.硅三极管放大电路中，静态时测得集-射极之间直流电压UCE=0.3V，则此时三极管工作于（）状态。A.饱和B.截止C.放大D.无法确定14三极管当发射结和集电结都正偏时工作于（）状态。A.放大B.截止C.饱和D.无法确定三、判断题判断图示三极管的工作状态。2、如图示，试判断工作在饱和状态的管子（）。3.工作在放大区的三极管，集电结正偏。（）4.晶体三极管的C、E可以交换使用。（）5．三极管是电压放大元件。（）6．处于放大状态的晶体管，集电极电流是多子漂移运动形成。（）7、三极管按结构分为硅型和锗型三极管。（）8、如图示，试判断工作在放大状态的管子（）。9.三极管的C、E两个区所用半导体材料相同，因此，可将三极管的C、E两个电极互换使用。()10.三极管工作在放大区时，若iB为常数，则uCE增大时，iC几乎不变...
