水泥工艺学部分试题有答案VIP免费

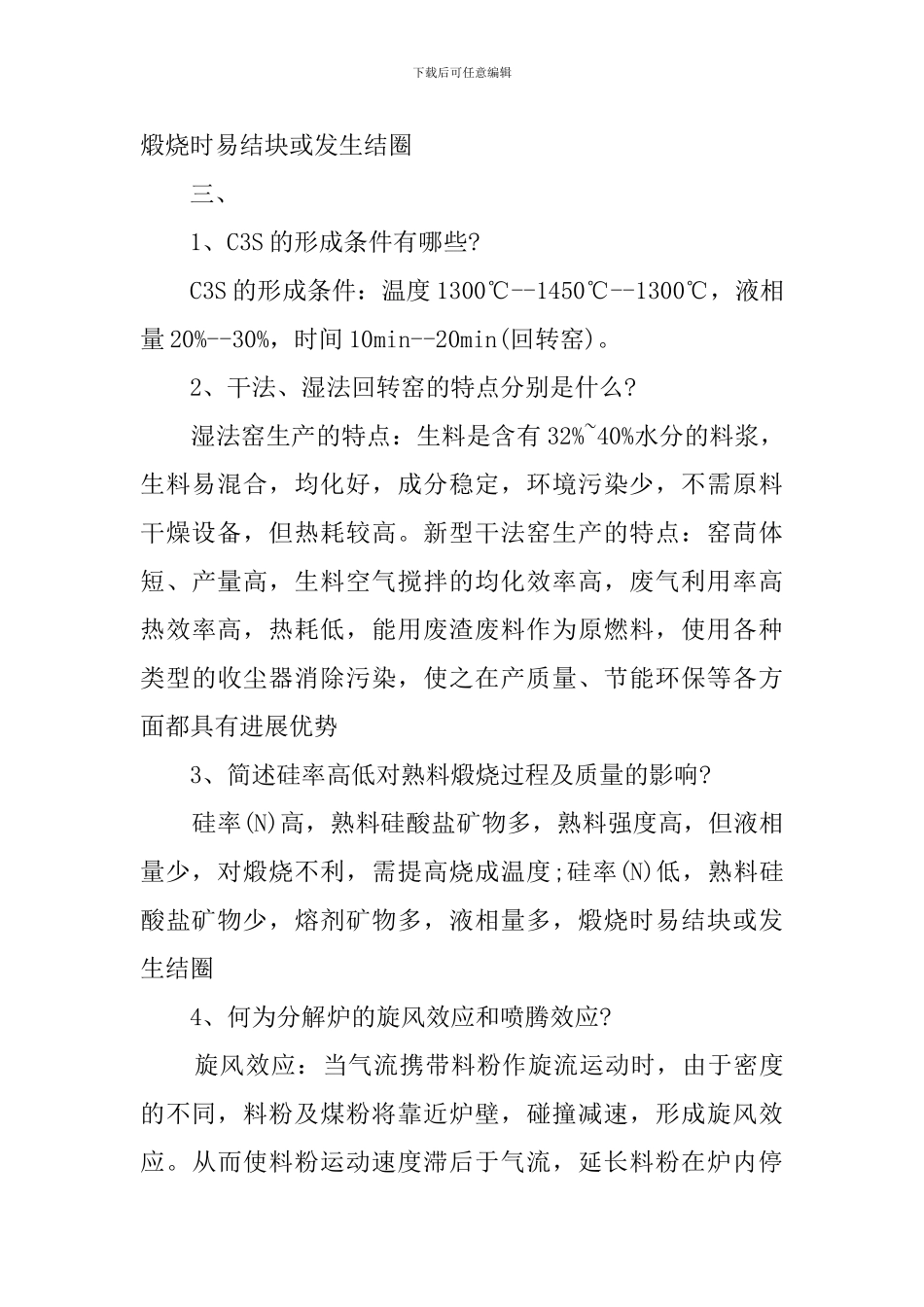

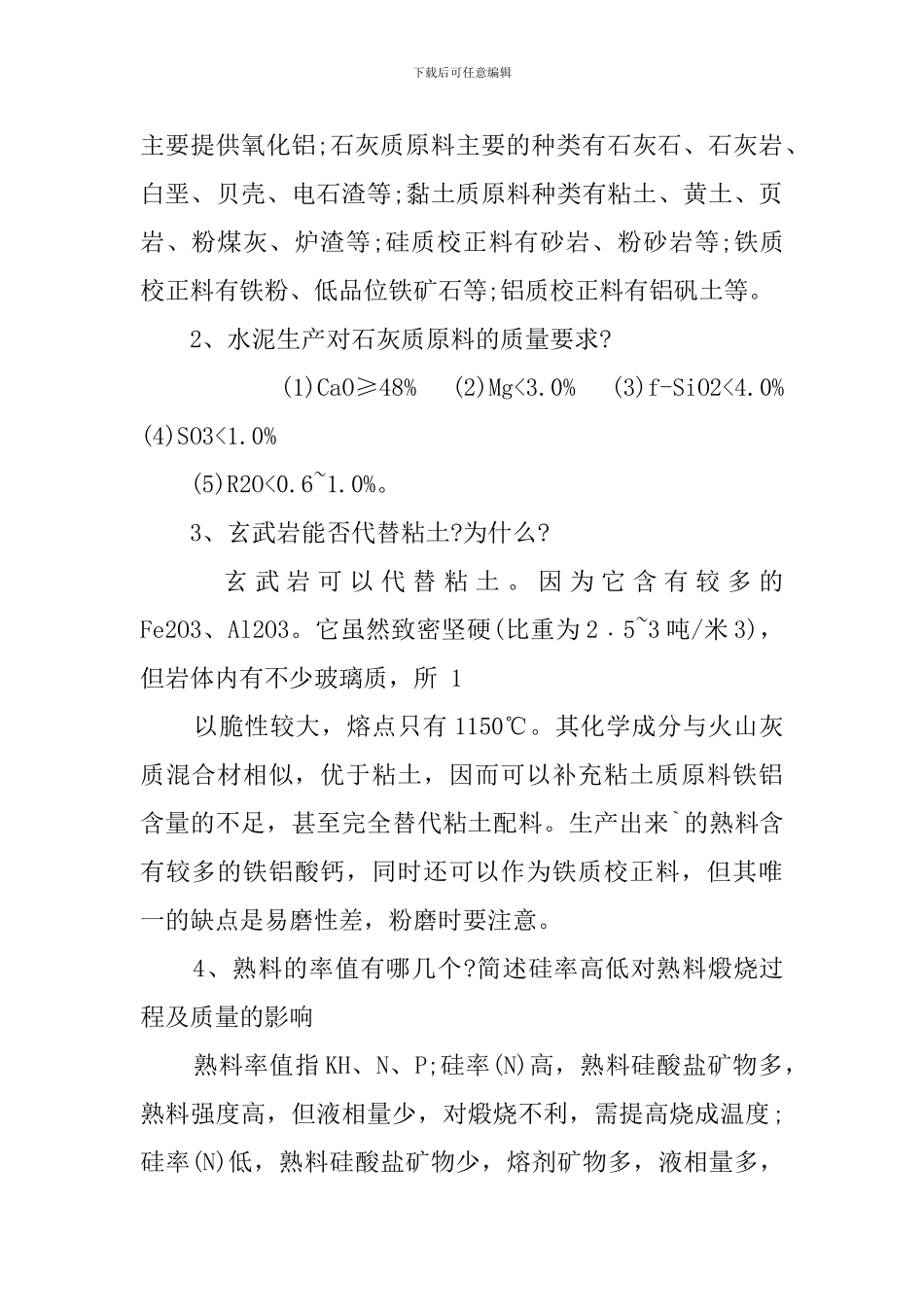

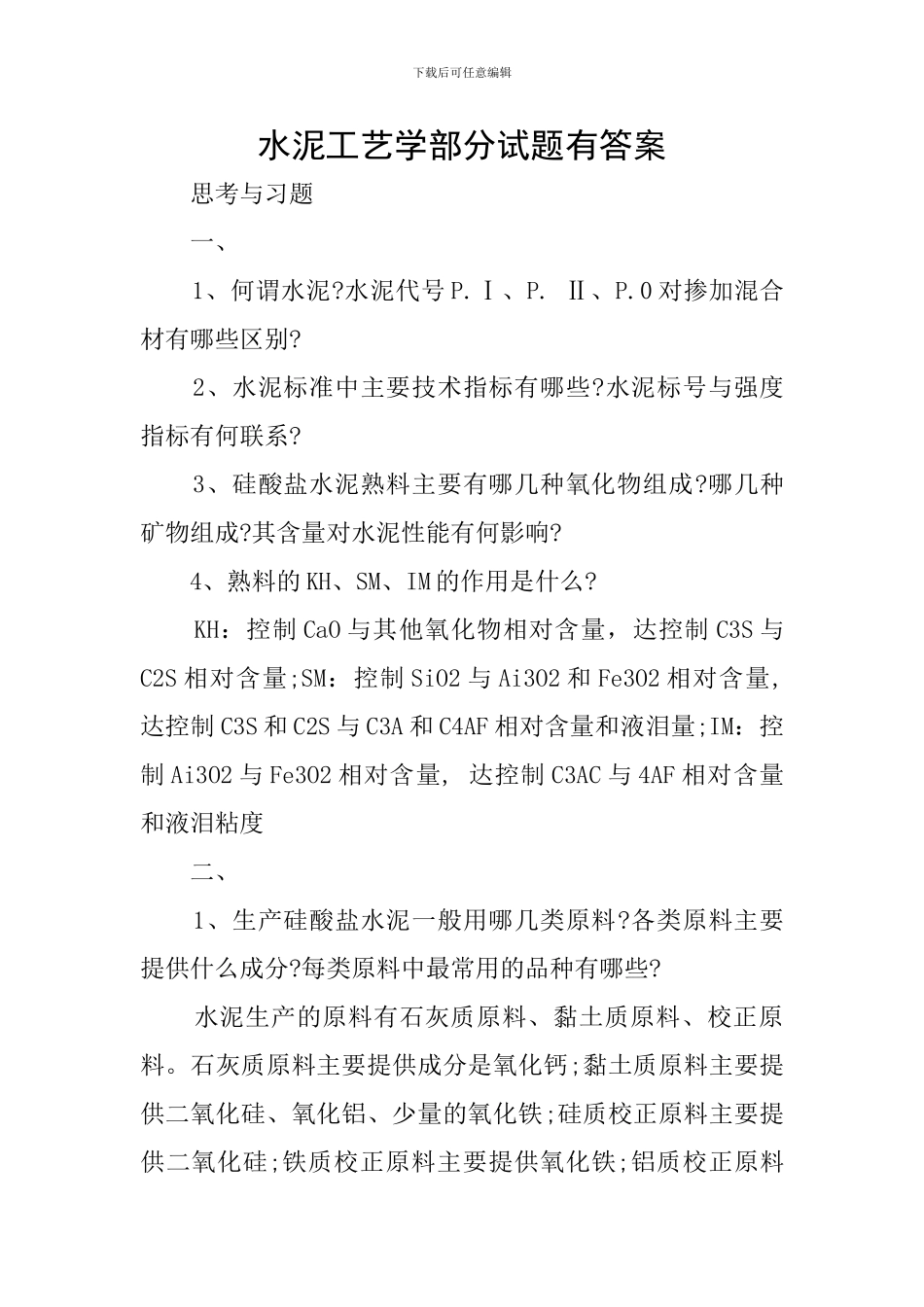

下载后可任意编辑水泥工艺学部分试题有答案思考与习题一、1、何谓水泥?水泥代号P.Ⅰ、P.Ⅱ、P.0对掺加混合材有哪些区别?2、水泥标准中主要技术指标有哪些?水泥标号与强度指标有何联系?3、硅酸盐水泥熟料主要有哪几种氧化物组成?哪几种矿物组成?其含量对水泥性能有何影响?4、熟料的KH、SM、IM的作用是什么?KH：控制CaO与其他氧化物相对含量，达控制C3S与C2S相对含量;SM：控制SiO2与Ai3O2和Fe3O2相对含量,达控制C3S和C2S与C3A和C4AF相对含量和液泪量;IM：控制Ai3O2与Fe3O2相对含量,达控制C3AC与4AF相对含量和液泪粘度二、1、生产硅酸盐水泥一般用哪几类原料?各类原料主要提供什么成分?每类原料中最常用的品种有哪些?水泥生产的原料有石灰质原料、黏土质原料、校正原料。石灰质原料主要提供成分是氧化钙;黏土质原料主要提供二氧化硅、氧化铝、少量的氧化铁;硅质校正原料主要提供二氧化硅;铁质校正原料主要提供氧化铁;铝质校正原料下载后可任意编辑主要提供氧化铝;石灰质原料主要的种类有石灰石、石灰岩、白垩、贝壳、电石渣等;黏土质原料种类有粘土、黄土、页岩、粉煤灰、炉渣等;硅质校正料有砂岩、粉砂岩等;铁质校正料有铁粉、低品位铁矿石等;铝质校正料有铝矾土等。2、水泥生产对石灰质原料的质量要求?(1)CaO≥48%(2)Mg<3.0%(3)f-SiO2<4.0%(4)SO3<1.0%(5)R2O<0.6~1.0%。3、玄武岩能否代替粘土?为什么?玄武岩可以代替粘土。因为它含有较多的Fe2O3、Al2O3。它虽然致密坚硬(比重为2﹒5~3吨/米3)，但岩体内有不少玻璃质，所1以脆性较大，熔点只有1150℃。其化学成分与火山灰质混合材相似，优于粘土，因而可以补充粘土质原料铁铝含量的不足，甚至完全替代粘土配料。生产出来`的熟料含有较多的铁铝酸钙，同时还可以作为铁质校正料，但其唯一的缺点是易磨性差，粉磨时要注意。4、熟料的率值有哪几个?简述硅率高低对熟料煅烧过程及质量的影响熟料率值指KH、N、P;硅率(N)高，熟料硅酸盐矿物多，熟料强度高，但液相量少，对煅烧不利，需提高烧成温度;硅率(N)低，熟料硅酸盐矿物少，熔剂矿物多，液相量多，下载后可任意编辑煅烧时易结块或发生结圈三、1、C3S的形成条件有哪些?C3S的形成条件：温度1300℃--1450℃--1300℃，液相量20%--30%，时间10min--20min(回转窑)。2、干法、湿法回转窑的特点分别是什么?湿法窑生产的特点：生料是含有32%~40%水分的料浆，生料易混合，均化好，成分稳定，环境污染少，不需原料干燥设备，但热耗较高。新型干法窑生产的特点：窑茼体短、产量高，生料空气搅拌的均化效率高，废气利用率高热效率高，热耗低，能用废渣废料作为原燃料，使用各种类型的收尘器消除污染，使之在产质量、节能环保等各方面都具有进展优势3、简述硅率高低对熟料煅烧过程及质量的影响?硅率(N)高，熟料硅酸盐矿物多，熟料强度高，但液相量少，对煅烧不利，需提高烧成温度;硅率(N)低，熟料硅酸盐矿物少，熔剂矿物多，液相量多，煅烧时易结块或发生结圈4、何为分解炉的旋风效应和喷腾效应?旋风效应：当气流携带料粉作旋流运动时，由于密度的不同，料粉及煤粉将靠近炉壁，碰撞减速，形成旋风效应。从而使料粉运动速度滞后于气流，延长料粉在炉内停下载后可任意编辑留时间。喷腾效应：当形成喷腾运动时，由于气体与料粉的密度不同，料粉及煤粉将被抛向炉壁，碰撞失速，形成喷腾效应，从而使料粉运动速度滞后于气流延长料粉在炉内的停留时间5、在分解炉内为什么要控制碳酸盐的分解率在85~95%之间?2一般生产中对料粉在分解炉中的分解率要求以85～95%为宜，要求过高，在炉内停留时间就要延长，炉的容积就大;分解率愈高时，分解速率愈慢，吸热愈少，容易使物料过热，炉气超温，从而引起结皮、堵塞等故障。同时，在窑内还有缓冲作用。但要求过低，则窑外分解技术的优越性得不充分发挥6、急冷能使熟料质量好的原因是什么?1)可防止或减少C3S分解。(3)能防止β-C2S转化为γ-C2S，导致熟料块的体积膨胀。(3)能防止或减少MgO的破坏作用。(4)使熟料中C3A晶体减少，水泥不出出现快凝现象。(5)可防止C2S晶体长大，阻止熟料完全变成晶体。(6)增大了熟料的易磨性。7、预分解窑系统的传热方式有哪几种?辐射，对流...
