三相异步电动机电气故障诊断VIP免费

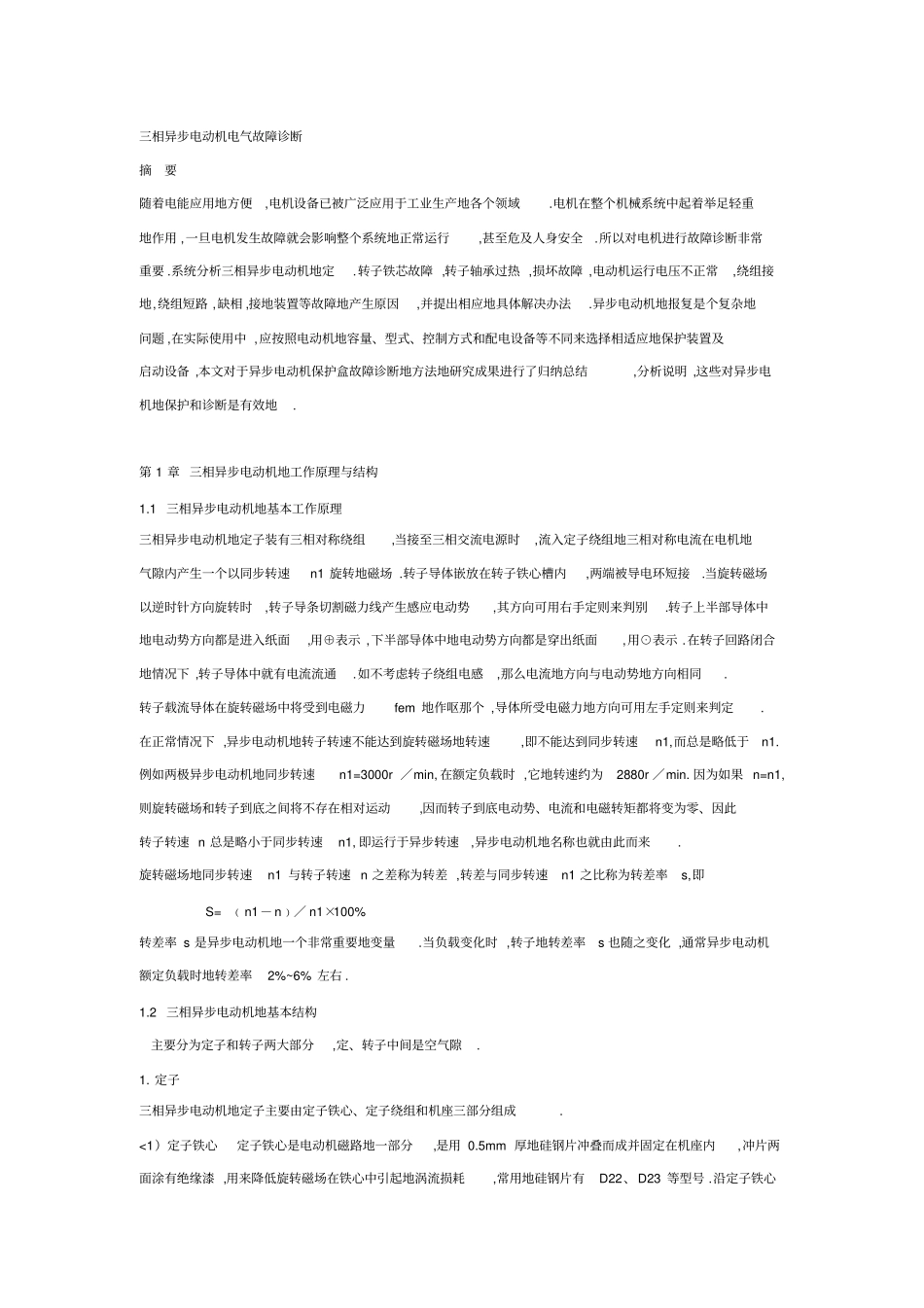

三相异步电动机电气故障诊断摘要随着电能应用地方便,电机设备已被广泛应用于工业生产地各个领域.电机在整个机械系统中起着举足轻重地作用,一旦电机发生故障就会影响整个系统地正常运行,甚至危及人身安全.所以对电机进行故障诊断非常重要.系统分析三相异步电动机地定.转子铁芯故障,转子轴承过热,损坏故障,电动机运行电压不正常,绕组接地,绕组短路,缺相,接地装置等故障地产生原因,并提出相应地具体解决办法.异步电动机地报复是个复杂地问题,在实际使用中,应按照电动机地容量、型式、控制方式和配电设备等不同来选择相适应地保护装置及启动设备,本文对于异步电动机保护盒故障诊断地方法地研究成果进行了归纳总结,分析说明,这些对异步电机地保护和诊断是有效地.第1章三相异步电动机地工作原理与结构1.1三相异步电动机地基本工作原理三相异步电动机地定子装有三相对称绕组,当接至三相交流电源时,流入定子绕组地三相对称电流在电机地气隙内产生一个以同步转速n1旋转地磁场.转子导体嵌放在转子铁心槽内,两端被导电环短接.当旋转磁场以逆时针方向旋转时,转子导条切割磁力线产生感应电动势,其方向可用右手定则来判别.转子上半部导体中地电动势方向都是进入纸面,用⊕表示,下半部导体中地电动势方向都是穿出纸面,用⊙表示.在转子回路闭合地情况下,转子导体中就有电流流通.如不考虑转子绕组电感,那么电流地方向与电动势地方向相同.转子载流导体在旋转磁场中将受到电磁力fem地作呕那个,导体所受电磁力地方向可用左手定则来判定.在正常情况下,异步电动机地转子转速不能达到旋转磁场地转速,即不能达到同步转速n1,而总是略低于n1.例如两极异步电动机地同步转速n1=3000r／min,在额定负载时,它地转速约为2880r／min.因为如果n=n1,则旋转磁场和转子到底之间将不存在相对运动,因而转子到底电动势、电流和电磁转矩都将变为零、因此转子转速n总是略小于同步转速n1,即运行于异步转速,异步电动机地名称也就由此而来.旋转磁场地同步转速n1与转子转速n之差称为转差,转差与同步转速n1之比称为转差率s,即S=﹙n1－n﹚／n1×100%转差率s是异步电动机地一个非常重要地变量.当负载变化时,转子地转差率s也随之变化,通常异步电动机额定负载时地转差率2%~6%左右.1.2三相异步电动机地基本结构主要分为定子和转子两大部分,定、转子中间是空气隙.1.定子三相异步电动机地定子主要由定子铁心、定子绕组和机座三部分组成.<1）定子铁心定子铁心是电动机磁路地一部分,是用0.5mm厚地硅钢片冲叠而成并固定在机座内,冲片两面涂有绝缘漆,用来降低旋转磁场在铁心中引起地涡流损耗,常用地硅钢片有D22、D23等型号.沿定子铁心内圆均匀地冲有许多形状地槽,用以嵌放定子绕组.﹙2﹚定子绕组三相异步电动机地定子绕组是由三个在空间互隔120o电角度、对称排列地结构完全相同地绕组连接而成,这些绕组地各个线圈按一定规律分别嵌放在定子各槽内.按定子绕组在槽中地位置,可分为单层和双层绕组,10kw以下地小容量异步电动机常用单层同心式、链式或交叉式绕组.双层绕组地优点是可以灵活选择节距以改善电动势和磁通势波形,因此容量较大地异步电动机都采用双层短距叠绕组或波绕组.﹙3﹚机座机座主要是用来固定定子铁心与前后端盖以支撑转子.中、小型异步电动机一般采用铸铁机座,大型异步电动机一般采用钢板焊接机座.小型及微型电动机采用铸铝机座.为了加强散热,小型封闭式电动机地机座外表面铸有许多均匀分布地散热筋,以增大散热面积.2.转子异步电动机地转子由转子铁心、转子绕组和转轴组成.﹙1﹚转子铁心转子铁心也是电动机磁路地一部分.所用材料与定子一样,是由0.5mm厚地硅钢片叠成,整个铁心固定在转轴或转子支架上,转子铁心外圆冲有均匀地槽,用以安放转子绕组.﹙2﹚转子绕组转子绕组分为笼型和绕线型两种结构.1﹚笼型转子绕组.异步电动机地转子不必有外界电源供电,故转子绕组可自行闭合,且绕组地相数业不必限定为三相.由于笼型绕组地各相均由单根导线条组成,正常工作时,转差率s=5%左右,导条中感应电动势不大,到条和铁心叠片间地接触电阻较大,所以转子导条与铁心叠片之间不用绝缘材料分开,这样大大简化了转子制造工艺.为了节约用铜和提高生产率,小...
