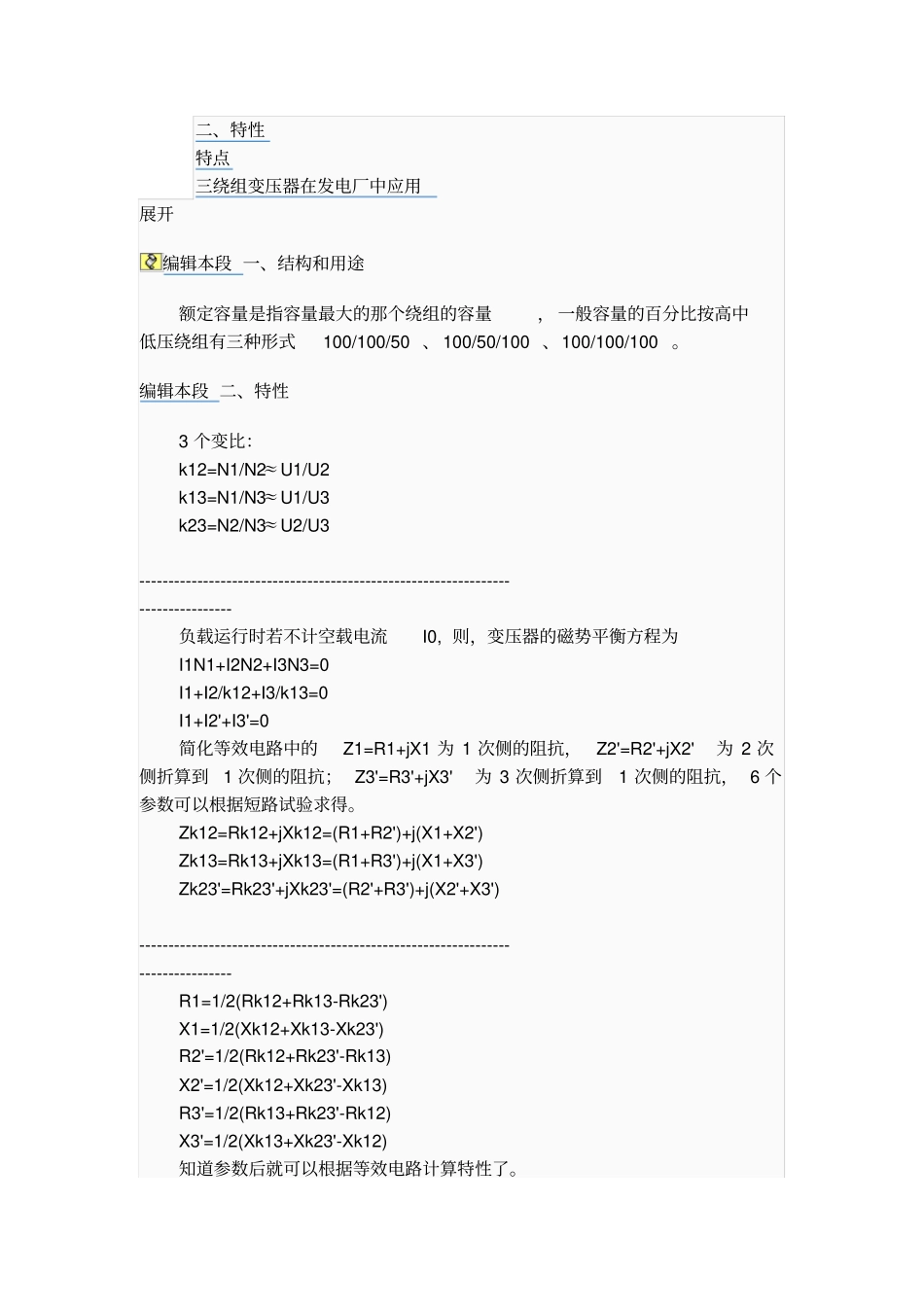

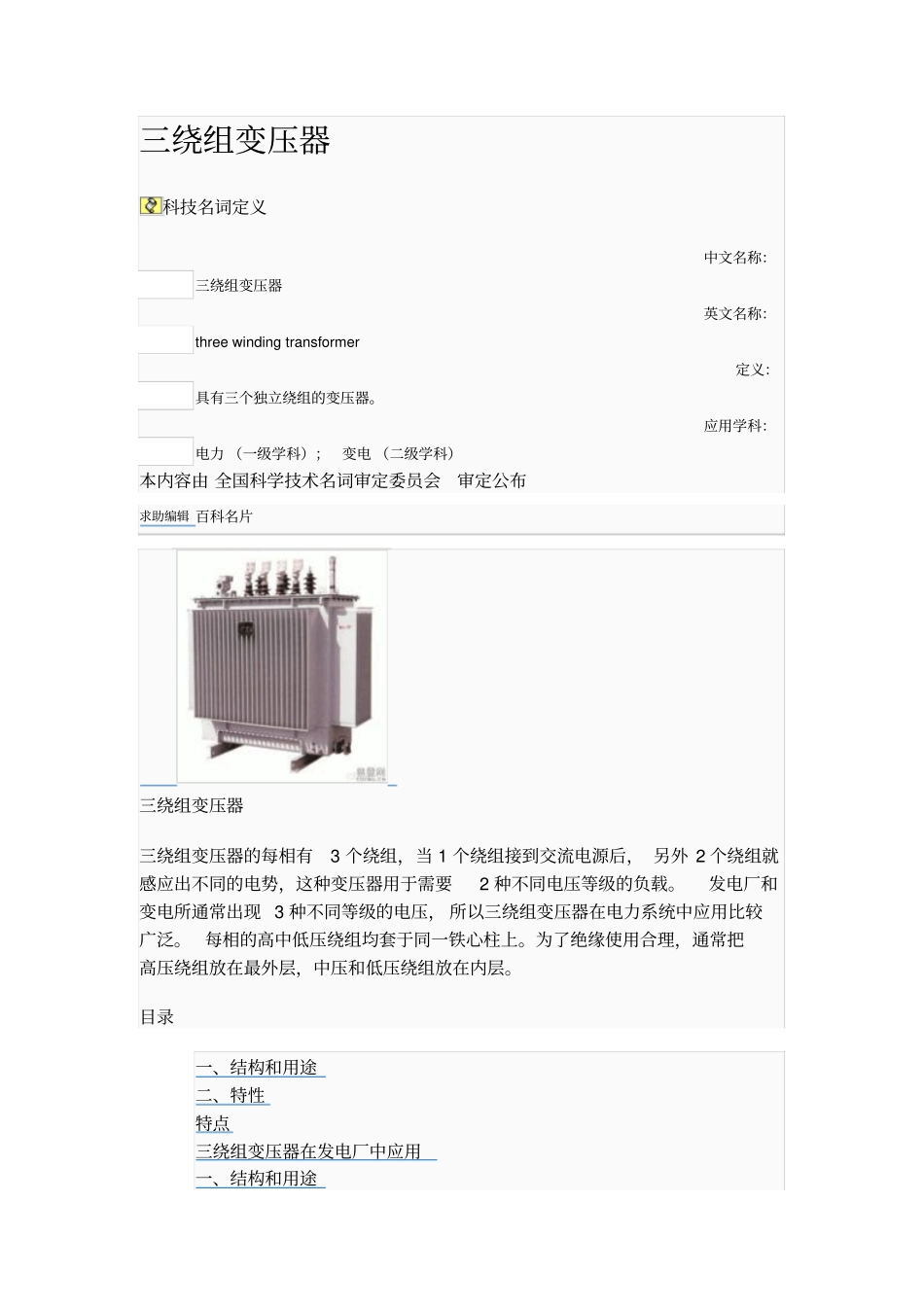

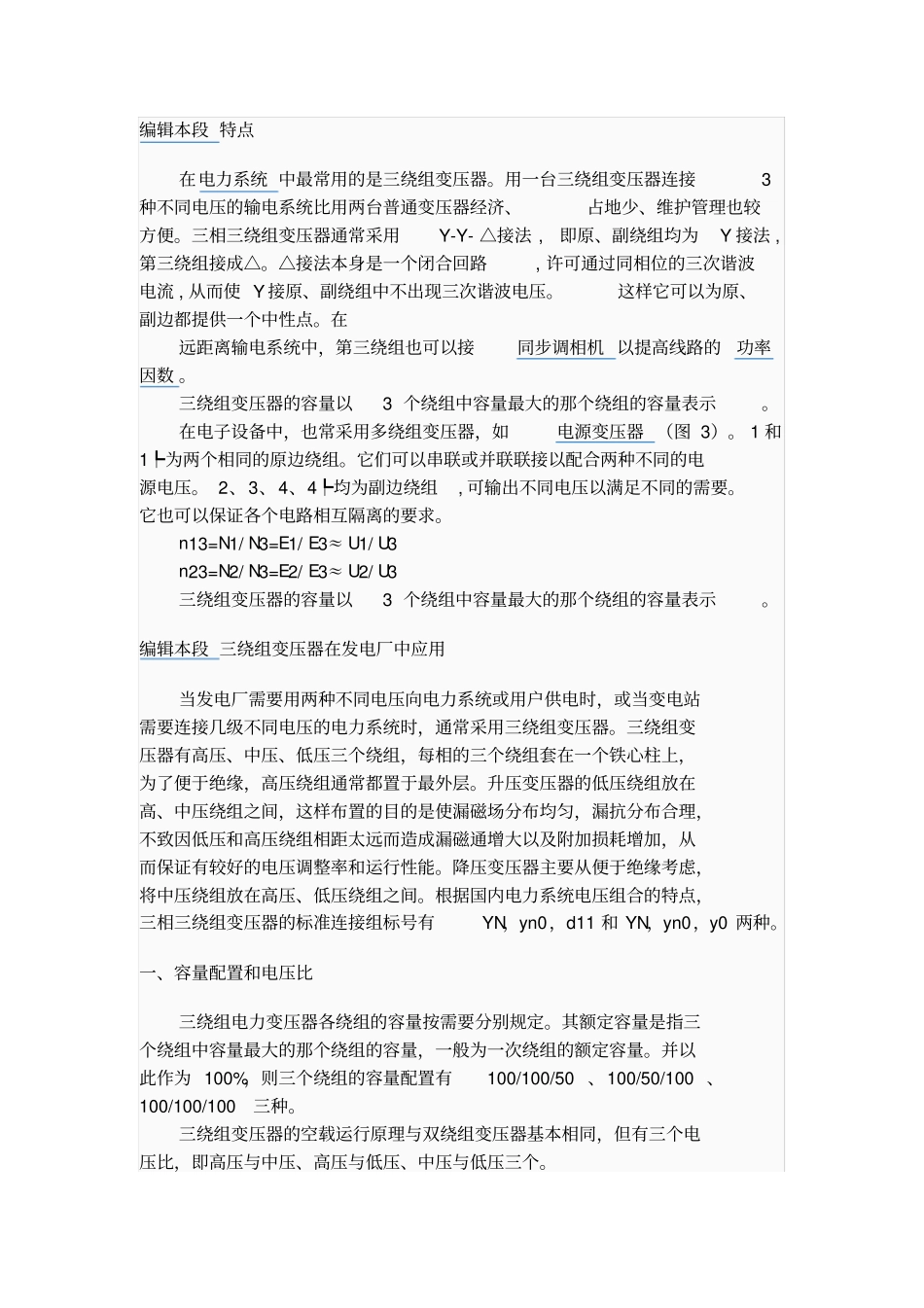

三绕组变压器科技名词定义中文名称：三绕组变压器英文名称：threewindingtransformer定义：具有三个独立绕组的变压器。应用学科：电力（一级学科）；变电（二级学科）本内容由全国科学技术名词审定委员会审定公布求助编辑百科名片三绕组变压器三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。发电厂和变电所通常出现3种不同等级的电压，所以三绕组变压器在电力系统中应用比较广泛。每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。目录一、结构和用途二、特性特点三绕组变压器在发电厂中应用一、结构和用途二、特性特点三绕组变压器在发电厂中应用展开编辑本段一、结构和用途额定容量是指容量最大的那个绕组的容量，一般容量的百分比按高中低压绕组有三种形式100/100/50、100/50/100、100/100/100。编辑本段二、特性3个变比：k12=N1/N2≈U1/U2k13=N1/N3≈U1/U3k23=N2/N3≈U2/U3--------------------------------------------------------------------------------负载运行时若不计空载电流I0,则，变压器的磁势平衡方程为I1N1+I2N2+I3N3=0I1+I2/k12+I3/k13=0I1+I2'+I3'=0简化等效电路中的Z1=R1+jX1为1次侧的阻抗，Z2'=R2'+jX2'为2次侧折算到1次侧的阻抗；Z3'=R3'+jX3'为3次侧折算到1次侧的阻抗，6个参数可以根据短路试验求得。Zk12=Rk12+jXk12=(R1+R2')+j(X1+X2')Zk13=Rk13+jXk13=(R1+R3')+j(X1+X3')Zk23'=Rk23'+jXk23'=(R2'+R3')+j(X2'+X3')--------------------------------------------------------------------------------R1=1/2(Rk12+Rk13-Rk23')X1=1/2(Xk12+Xk13-Xk23')R2'=1/2(Rk12+Rk23'-Rk13)X2'=1/2(Xk12+Xk23'-Xk13)R3'=1/2(Rk13+Rk23'-Rk12)X3'=1/2(Xk13+Xk23'-Xk12)知道参数后就可以根据等效电路计算特性了。编辑本段特点在电力系统中最常用的是三绕组变压器。用一台三绕组变压器连接3种不同电压的输电系统比用两台普通变压器经济、占地少、维护管理也较方便。三相三绕组变压器通常采用Y-Y-△接法,即原、副绕组均为Y接法,第三绕组接成△。△接法本身是一个闭合回路,许可通过同相位的三次谐波电流,从而使Y接原、副绕组中不出现三次谐波电压。这样它可以为原、副边都提供一个中性点。在远距离输电系统中，第三绕组也可以接同步调相机以提高线路的功率因数。三绕组变压器的容量以3个绕组中容量最大的那个绕组的容量表示。在电子设备中，也常采用多绕组变压器，如电源变压器（图3）。1和1┡为两个相同的原边绕组。它们可以串联或并联联接以配合两种不同的电源电压。2、3、4、4┡均为副边绕组,可输出不同电压以满足不同的需要。它也可以保证各个电路相互隔离的要求。n13=N1/N3=E1/E3≈U1/U3n23=N2/N3=E2/E3≈U2/U3三绕组变压器的容量以3个绕组中容量最大的那个绕组的容量表示。编辑本段三绕组变压器在发电厂中应用当发电厂需要用两种不同电压向电力系统或用户供电时，或当变电站需要连接几级不同电压的电力系统时，通常采用三绕组变压器。三绕组变压器有高压、中压、低压三个绕组，每相的三个绕组套在一个铁心柱上，为了便于绝缘，高压绕组通常都置于最外层。升压变压器的低压绕组放在高、中压绕组之间，这样布置的目的是使漏磁场分布均匀，漏抗分布合理，不致因低压和高压绕组相距太远而造成漏磁通增大以及附加损耗增加，从而保证有较好的电压调整率和运行性能。降压变压器主要从便于绝缘考虑，将中压绕组放在高压、低压绕组之间。根据国内电力系统电压组合的特点，三相三绕组变压器的标准连接组标号有YN，yn0，d11和YN，yn0，y0两种。一、容量配置和电压比三绕组电力变压器各绕组的容量按需要分别规定。其额定容量是指三个绕组中容量最大的那个绕组的容量，一般为一次绕组的额定容量。并以此作为100%，则三个绕组的容量配置有100/100/50、100/50/100、100/100/100三种。三绕组变压器的空载运行原理与双绕组变压器基本相同，但有三个电压比，即高压与中压、高压与低压、中压与低压三个。二、基本方程式和等值电路三绕组变...
