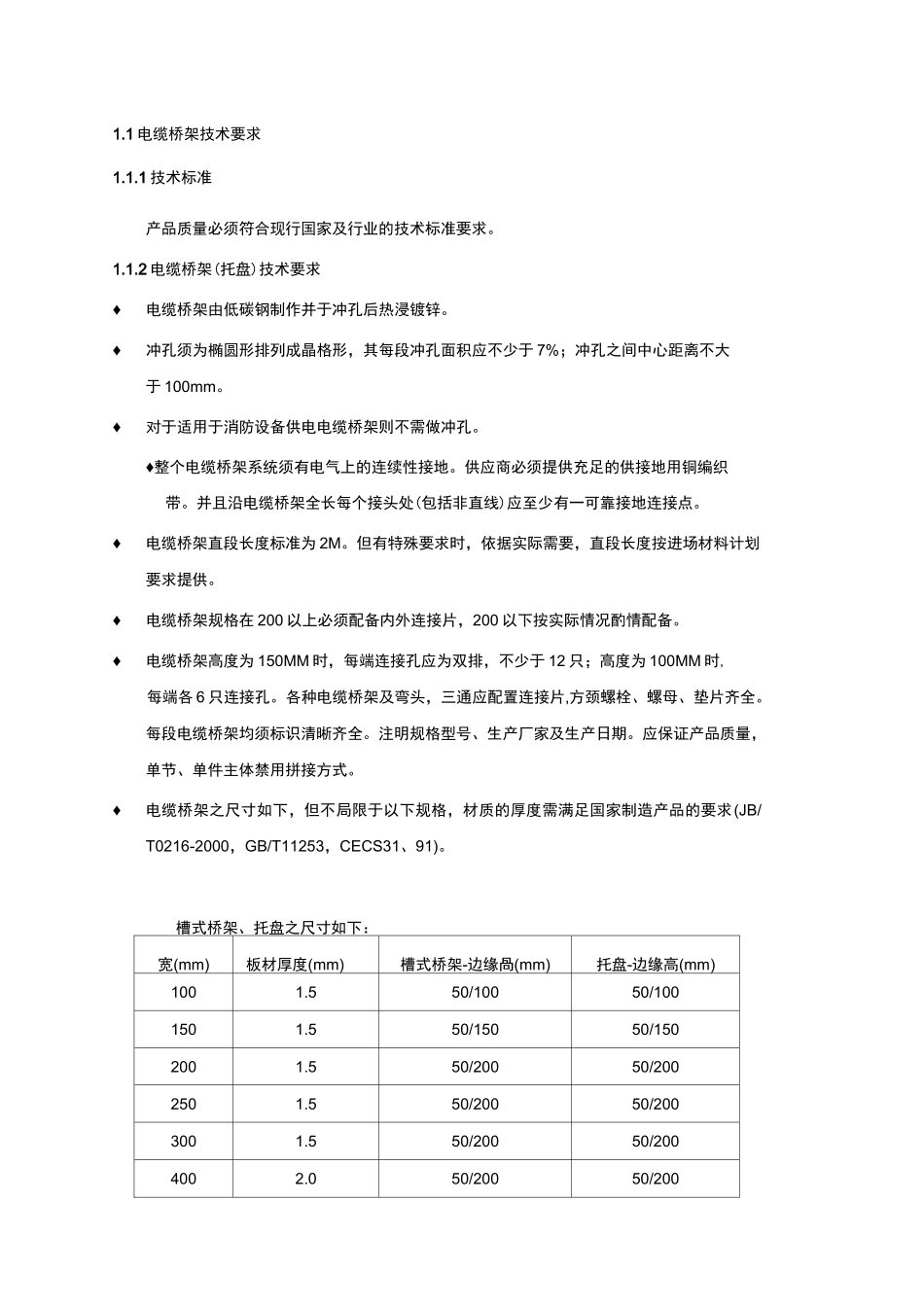

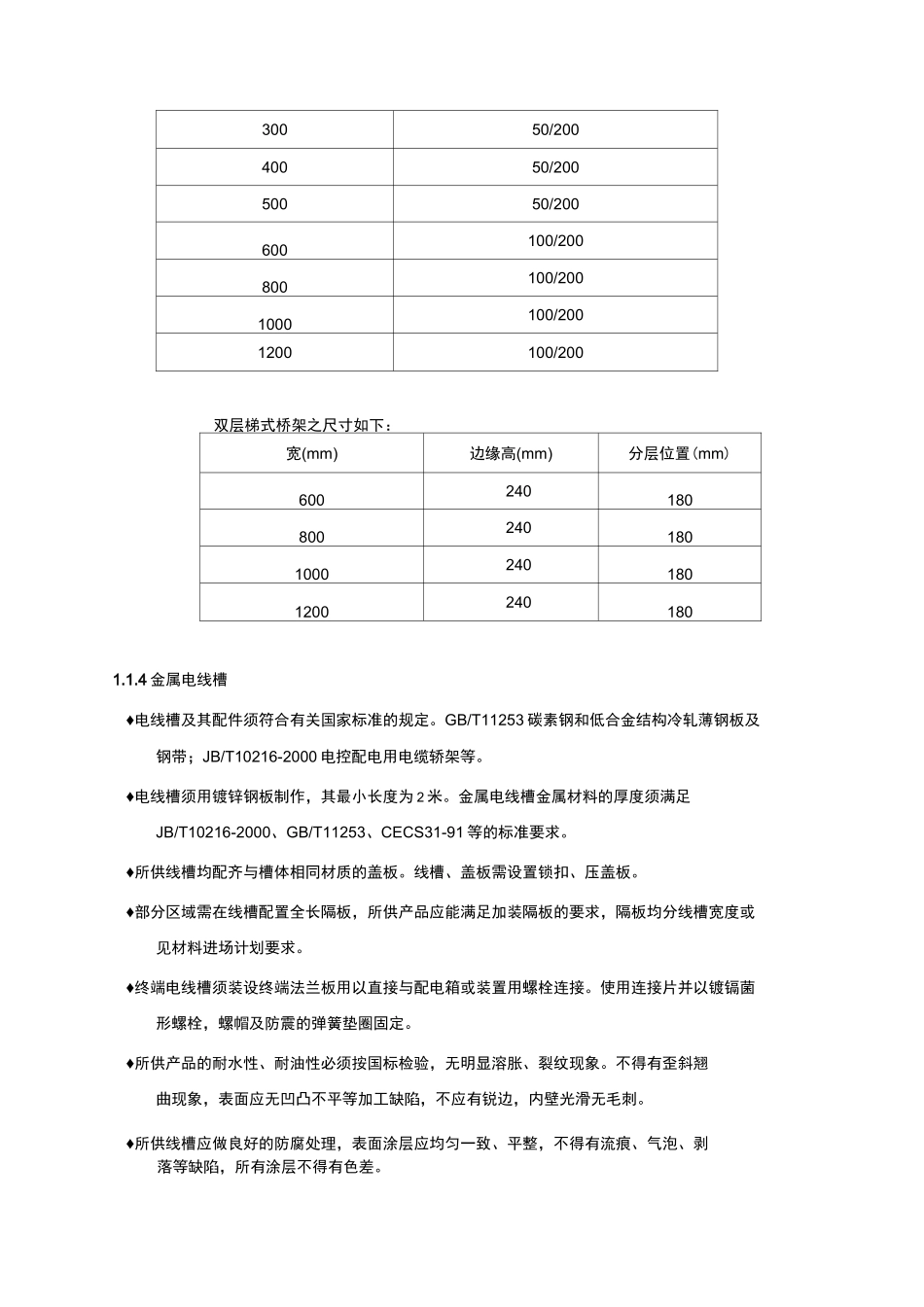

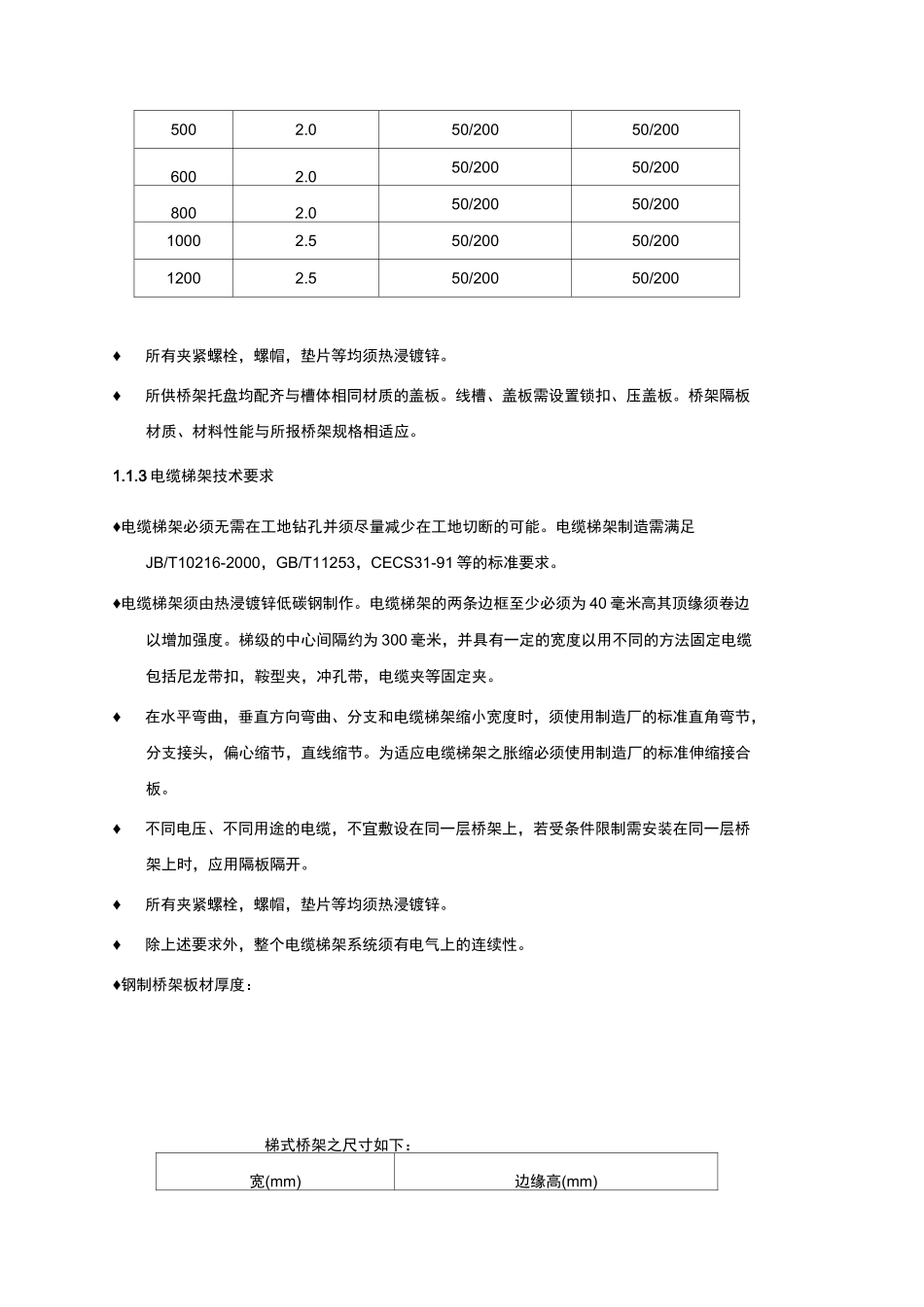

1.1电缆桥架技术要求1.1.1技术标准产品质量必须符合现行国家及行业的技术标准要求。1.1.2电缆桥架(托盘)技术要求♦电缆桥架由低碳钢制作并于冲孔后热浸镀锌。♦冲孔须为椭圆形排列成晶格形，其每段冲孔面积应不少于7%；冲孔之间中心距离不大于100mm。♦对于适用于消防设备供电电缆桥架则不需做冲孔。♦整个电缆桥架系统须有电气上的连续性接地。供应商必须提供充足的供接地用铜编织带。并且沿电缆桥架全长每个接头处(包括非直线)应至少有一可靠接地连接点。♦电缆桥架直段长度标准为2M。但有特殊要求时，依据实际需要，直段长度按进场材料计划要求提供。♦电缆桥架规格在200以上必须配备内外连接片，200以下按实际情况酌情配备。♦电缆桥架高度为150MM时，每端连接孔应为双排，不少于12只；高度为100MM时,每端各6只连接孔。各种电缆桥架及弯头，三通应配置连接片,方颈螺栓、螺母、垫片齐全。每段电缆桥架均须标识清晰齐全。注明规格型号、生产厂家及生产日期。应保证产品质量，单节、单件主体禁用拼接方式。♦电缆桥架之尺寸如下，但不局限于以下规格，材质的厚度需满足国家制造产品的要求(JB/T0216-2000，GB/T11253，CECS31、91)。槽式桥架、托盘之尺寸如下：宽(mm)板材厚度(mm)槽式桥架-边缘咼(mm)托盘-边缘高(mm)1001.550/10050/1001501.550/15050/1502001.550/20050/2002501.550/20050/2003001.550/20050/2004002.050/20050/2005002.050/20050/2006002.050/20050/2008002.050/20050/20010002.550/20050/20012002.550/20050/200♦所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。♦所供桥架托盘均配齐与槽体相同材质的盖板。线槽、盖板需设置锁扣、压盖板。桥架隔板材质、材料性能与所报桥架规格相适应。1.1.3电缆梯架技术要求♦电缆梯架必须无需在工地钻孔并须尽量减少在工地切断的可能。电缆梯架制造需满足JB/T10216-2000，GB/T11253，CECS31-91等的标准要求。♦电缆梯架须由热浸镀锌低碳钢制作。电缆梯架的两条边框至少必须为40毫米高其顶缘须卷边以增加强度。梯级的中心间隔约为300毫米，并具有一定的宽度以用不同的方法固定电缆包括尼龙带扣，鞍型夹，冲孔带，电缆夹等固定夹。♦在水平弯曲，垂直方向弯曲、分支和电缆梯架缩小宽度时，须使用制造厂的标准直角弯节，分支接头，偏心缩节，直线缩节。为适应电缆梯架之胀缩必须使用制造厂的标准伸缩接合板。♦不同电压、不同用途的电缆，不宜敷设在同一层桥架上，若受条件限制需安装在同一层桥架上时，应用隔板隔开。♦所有夹紧螺栓，螺帽，垫片等均须热浸镀锌。♦除上述要求外，整个电缆梯架系统须有电气上的连续性。♦钢制桥架板材厚度：梯式桥架之尺寸如下：宽(mm)边缘高(mm)30050/20040050/20050050/200600100/200800100/2001000100/2001200100/200双层梯式桥架之尺寸如下：宽(mm)边缘高(mm)分层位置(mm)600240180800240180100024018012002401801.1.4金属电线槽♦电线槽及其配件须符合有关国家标准的规定。GB/T11253碳素钢和低合金结构冷轧薄钢板及钢带；JB/T10216-2000电控配电用电缆轿架等。♦电线槽须用镀锌钢板制作，其最小长度为2米。金属电线槽金属材料的厚度须满足JB/T10216-2000、GB/T11253、CECS31-91等的标准要求。♦所供线槽均配齐与槽体相同材质的盖板。线槽、盖板需设置锁扣、压盖板。♦部分区域需在线槽配置全长隔板，所供产品应能满足加装隔板的要求，隔板均分线槽宽度或见材料进场计划要求。♦终端电线槽须装设终端法兰板用以直接与配电箱或装置用螺栓连接。使用连接片并以镀镉菌形螺栓，螺帽及防震的弹簧垫圈固定。♦所供产品的耐水性、耐油性必须按国标检验，无明显溶胀、裂纹现象。不得有歪斜翘曲现象，表面应无凹凸不平等加工缺陷，不应有锐边，内壁光滑无毛刺。♦所供线槽应做良好的防腐处理，表面涂层应均匀一致、平整，不得有流痕、气泡、剥落等缺陷，所有涂层不得有色差。♦产品必须符合国家制造规范，其性能须符合防火规范，当支持点（吊点）间距小于2米，电缆桥架均匀荷载小于200Kg/米时，其变形度不能大于3MM。1.1.5防火金属线槽♦防火桥架、线槽防火时间邛小时。但须具有隔热不燃爆、防水、防盐雾、...
