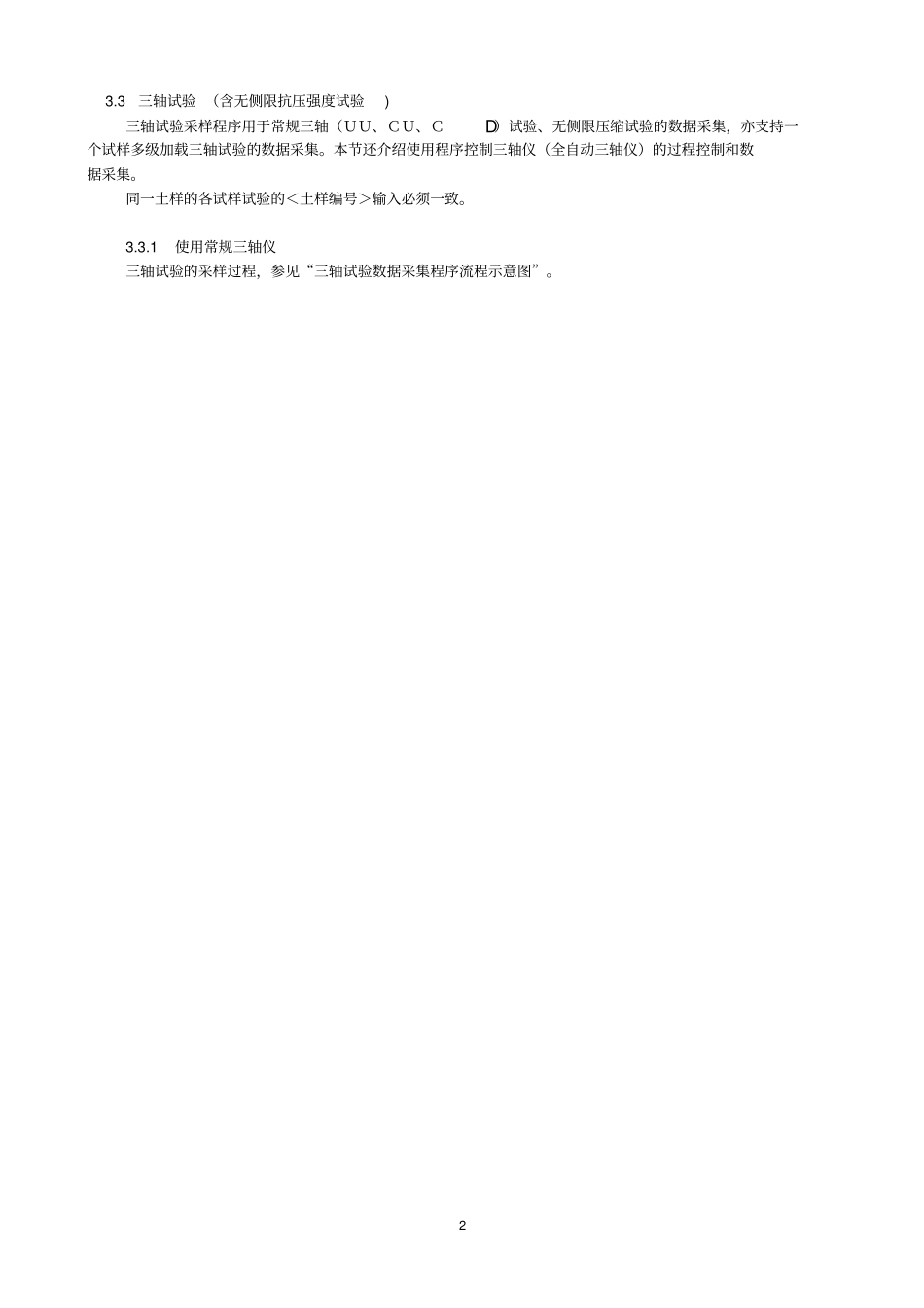

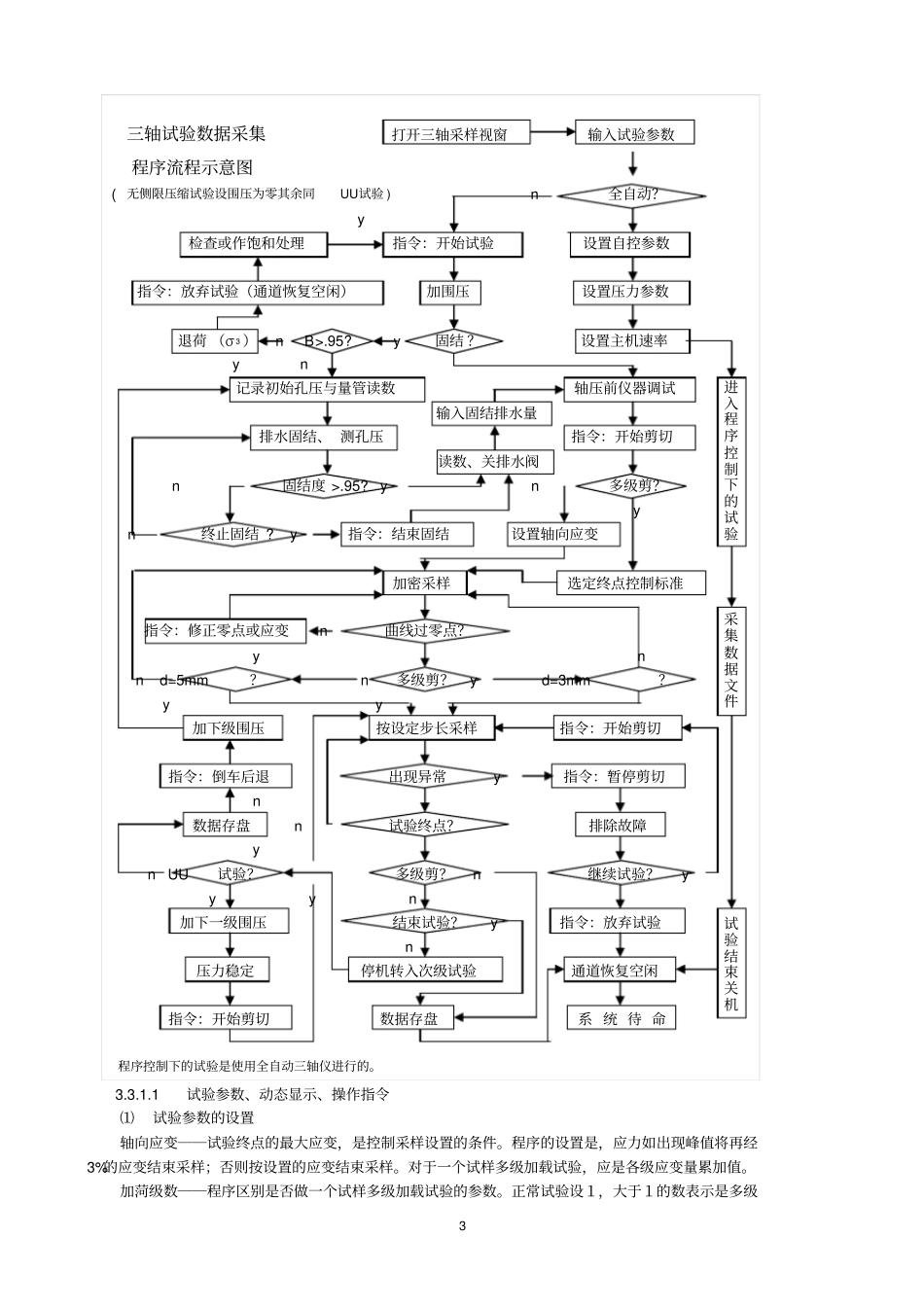

1土工试验Windows视窗版〖程序控制（全自动）三轴仪〗使用说明书十二年不断研究改进的技术成果集300家试验室应用的点滴经验Windows平台增强系统应用功能南京智龙科技开发有限公司2005年3月南京23.3三轴试验（含无侧限抗压强度试验)三轴试验采样程序用于常规三轴（ＵＵ、ＣＵ、ＣD）试验、无侧限压缩试验的数据采集，亦支持一个试样多级加载三轴试验的数据采集。本节还介绍使用程序控制三轴仪（全自动三轴仪）的过程控制和数据采集。同一土样的各试样试验的＜土样编号＞输入必须一致。3.3.1使用常规三轴仪三轴试验的采样过程，参见“三轴试验数据采集程序流程示意图”。33.3.1.1试验参数、动态显示、操作指令⑴试验参数的设置轴向应变──试验终点的最大应变，是控制采样设置的条件。程序的设置是，应力如出现峰值将再经3%的应变结束采样；否则按设置的应变结束采样。对于一个试样多级加载试验，应是各级应变量累加值。加菏级数──程序区别是否做一个试样多级加载试验的参数。正常试验设１，大于１的数表示是多级三轴试验数据采集打开三轴采样视窗输入试验参数程序流程示意图(无侧限压缩试验设围压为零其余同UU试验)n全自动？y检查或作饱和处理指令：开始试验设置自控参数指令：放弃试验（通道恢复空闲）加围压设置压力参数退荷（σ3）nB>.95?y固结？设置主机速率yn记录初始孔压与量管读数轴压前仪器调试输入固结排水量排水固结、测孔压指令：开始剪切读数、关排水阀n固结度>.95?yn多级剪？yn终止固结?y指令：结束固结设置轴向应变加密采样选定终点控制标准指令：修正零点或应变n曲线过零点？ynnd=5mm？n多级剪？yd=3mm？yy加下级围压按设定步长采样指令：开始剪切指令：倒车后退出现异常y指令：暂停剪切n数据存盘n试验终点？排除故障ynUU试验？多级剪？n继续试验？yyyn加下一级围压结束试验？y指令：放弃试验n压力稳定停机转入次级试验通道恢复空闲指令：开始剪切数据存盘系统待命程序控制下的试验是使用全自动三轴仪进行的。进入程序控制下的试验采集数据文件试验结束关机4加载。一个试样最多可设６级。稳定标准──为一个试样多级加载试验时设置，程序按设定的应力增量（N）来判断试验的终点。单个试样试验时，非零值表示不判断峰值，只按最大应变控制试验结束。固结排水──作CU、CD试验时固结排水体积。是程序计算固结后试样高度、面积的依据。高度变化──程序自动按固结排水体积进行计算，也可直接输入。采样步长──按采样１００点（即：最大应变／１００）计算的。用户可按需要设定，当空缺时程序按应变２５％采１００点计算步长（有时候欲使试验提前结束采样，可减小“轴向应变”或扩大“稳定值”来实现）视窗上的控制参数、主机控制、压力控制三项是对程序控制三轴仪操作时设置的。⑵仪器状态框内的动态显示：Ｆ──轴向压力（N）Ｐb──反压（kpa）Ｐc──围压（σ3）Ｍ──轴向位移传感器的绝对值ε──轴向应变（％）μ──孔隙水压力（kpa）Ｇ──加围压时表示初始孔隙水压力系数（Ｂ值）；排水固结时表示固结度ｖ──体积变化量（ml）ｖ。──某些单位的特殊试验，σ3补给水量σ2──某些单位的特殊试验，土样的中主应力⑶操作指令（点击＜仪器状态＞框）的菜单：准备加压──专为全自动三轴仪设置的。令加压调压筒吸水、为加压做好准备。开始试验──令采样程序就绪。如果传感器初始状态不对，会有语音提示、不就绪。开始剪切──当通道与仪器电机连接时，启动电机施加轴向应变，对轴向压力采样。暂停剪切──采样暂停，用于扩展（轴位移）量程，或检查某种故障的临时措施。倒车后退──当通道与仪器电机连接时，启动电机反转。修正零点──配合屏下提示删除采样点数，平移（横、纵）坐标使曲线通过原点。修正应变──配合屏下提示删除采样点数，平移横坐标使曲线左移，不改变应力值。结束固结──孔压未完全消散、固结度未达95%，强制结束固结排水时选择此指令。结束试验──因某种原因须人为终止试验、又要使采集数据存盘时选择此指令。放弃试验──通道已就绪，因某种原因须重新开始，用此指令。此前的数据不存盘。恢复数据──因故使当前数据丢失后，此指令可...
