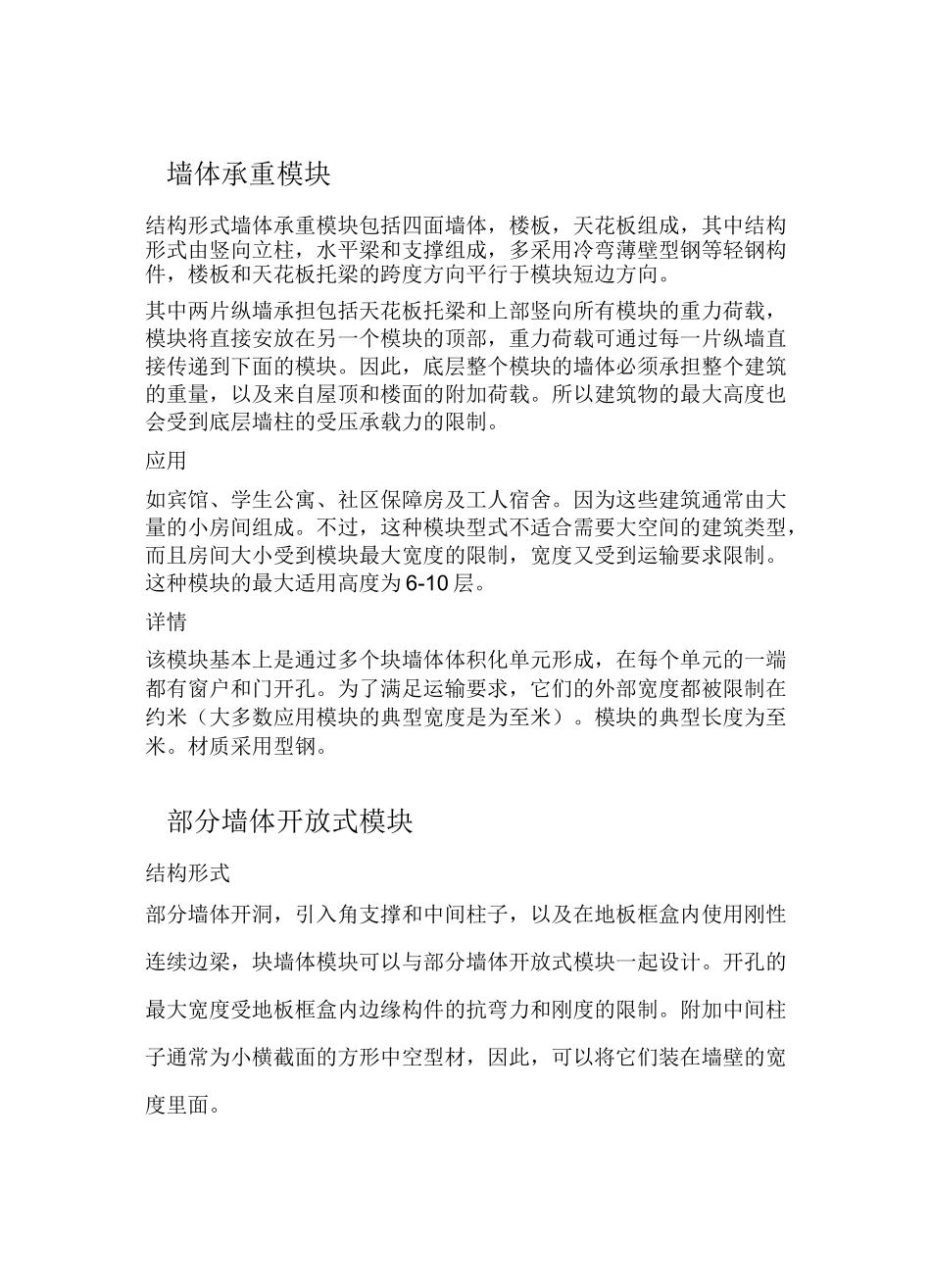

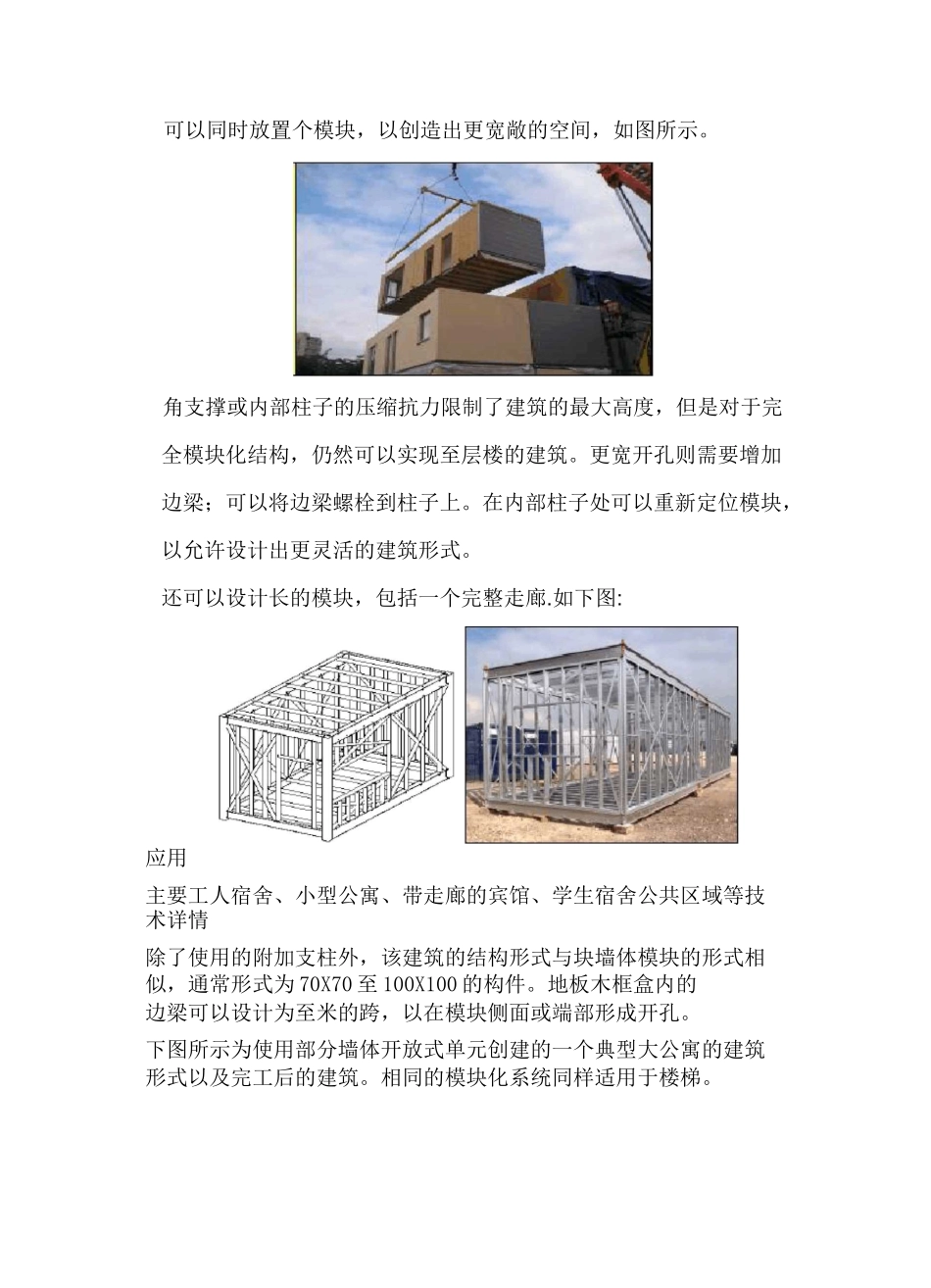

模块结构框架类型一、墙体承重模块二、部分墙体开放式模块三、角支撑模块四、束柱模块五、楼梯模块六、非承重模块墙体承重模块结构形式墙体承重模块包括四面墙体，楼板，天花板组成，其中结构形式由竖向立柱，水平梁和支撑组成，多采用冷弯薄壁型钢等轻钢构件，楼板和天花板托梁的跨度方向平行于模块短边方向。其中两片纵墙承担包括天花板托梁和上部竖向所有模块的重力荷载，模块将直接安放在另一个模块的顶部，重力荷载可通过每一片纵墙直接传递到下面的模块。因此，底层整个模块的墙体必须承担整个建筑的重量，以及来自屋顶和楼面的附加荷载。所以建筑物的最大高度也会受到底层墙柱的受压承载力的限制。应用如宾馆、学生公寓、社区保障房及工人宿舍。因为这些建筑通常由大量的小房间组成。不过，这种模块型式不适合需要大空间的建筑类型，而且房间大小受到模块最大宽度的限制，宽度又受到运输要求限制。这种模块的最大适用高度为6-10层。详情该模块基本上是通过多个块墙体体积化单元形成，在每个单元的一端都有窗户和门开孔。为了满足运输要求，它们的外部宽度都被限制在约米（大多数应用模块的典型宽度是为至米）。模块的典型长度为至米。材质采用型钢。部分墙体开放式模块结构形式部分墙体开洞，引入角支撑和中间柱子，以及在地板框盒内使用刚性连续边梁，块墙体模块可以与部分墙体开放式模块一起设计。开孔的最大宽度受地板框盒内边缘构件的抗弯力和刚度的限制。附加中间柱子通常为小横截面的方形中空型材，因此，可以将它们装在墙壁的宽度里面。可以同时放置个模块，以创造出更宽敞的空间，如图所示。角支撑或内部柱子的压缩抗力限制了建筑的最大高度，但是对于完全模块化结构，仍然可以实现至层楼的建筑。更宽开孔则需要增加边梁；可以将边梁螺栓到柱子上。在内部柱子处可以重新定位模块，以允许设计出更灵活的建筑形式。还可以设计长的模块，包括一个完整走廊.如下图:应用主要工人宿舍、小型公寓、带走廊的宾馆、学生宿舍公共区域等技术详情除了使用的附加支柱外，该建筑的结构形式与块墙体模块的形式相似，通常形式为70X70至100X100的构件。地板木框盒内的边梁可以设计为至米的跨，以在模块侧面或端部形成开孔。下图所示为使用部分墙体开放式单元创建的一个典型大公寓的建筑形式以及完工后的建筑。相同的模块化系统同样适用于楼梯。使用一个中间柱子为开放式墙体模块的边梁提供支撑，如下图所示。在这个案例中，边梁需要附加加强，以将压缩力转移到下方边梁和柱子。角支撑模块IlIIIIII审聲—〈a）幵敢式模块俟用改良匚型柯边柞件和SHS£h）地様雀花饭上改良C边绦构件（匸、SHS■!主子弓内部加圖筋结构形式角部支撑模块类似于传统的热轧钢结构，在方钢管角柱中布置梁高较高的纵向边梁，模块设计为提供完全开放的墙壁，荷载通过边梁传至角柱。该模块的框架通常是热轧钢构件，角柱与纵梁可以用螺栓连接在一起。而且模块可以并排放置，以创造出更大的设计开放空间。建筑的稳定性通常依赖于一个单独的支撑体系，位于分割墙内以支撑形式支撑。正是因为建筑的稳定性，因此完全开放式模块通常不适用于层以上楼层的建筑。如果在使用时，模块内的填充墙和隔墙是不承重的，除非是将墙壁连接到柱子上，以在平面内提供支撑。可使用较轻的壁柱。制造长度达米的小型模块。应用医院，学校。技术详情角柱承重模块包括一个基本的钢框架和支撑地板框盒的纵向边梁。边梁的高度主要取决于宽度（典型跨度为到米），典型为到毫米高，一般使用热轧型钢。开放式墙体模块具有设计灵活性。它们的宽度典型为至米，通过合并模块，可以创造出宽至米的房间。角柱提供压缩抗力，并且典型使用至的型材方钢管。边梁可以通过连接板连接到这些角柱上。方钢管可以使用端板和螺栓连接。角柱具有足够的压缩抗力性，但是必须要有充分的支撑系统，楼层数可适当增加。如下图所示，一个使用（方角槽钢）梁和支柱的开放式墙体模块的内部框架图。束柱模块结构形式用两根小柱组成的束柱单元代替传统的一根柱，柱间采用防屈曲钢板剪力墙连接。应用多层住宅。技术详情梁与柱可以错位搭接，适应住宅平面布置不规则的要求。减...
