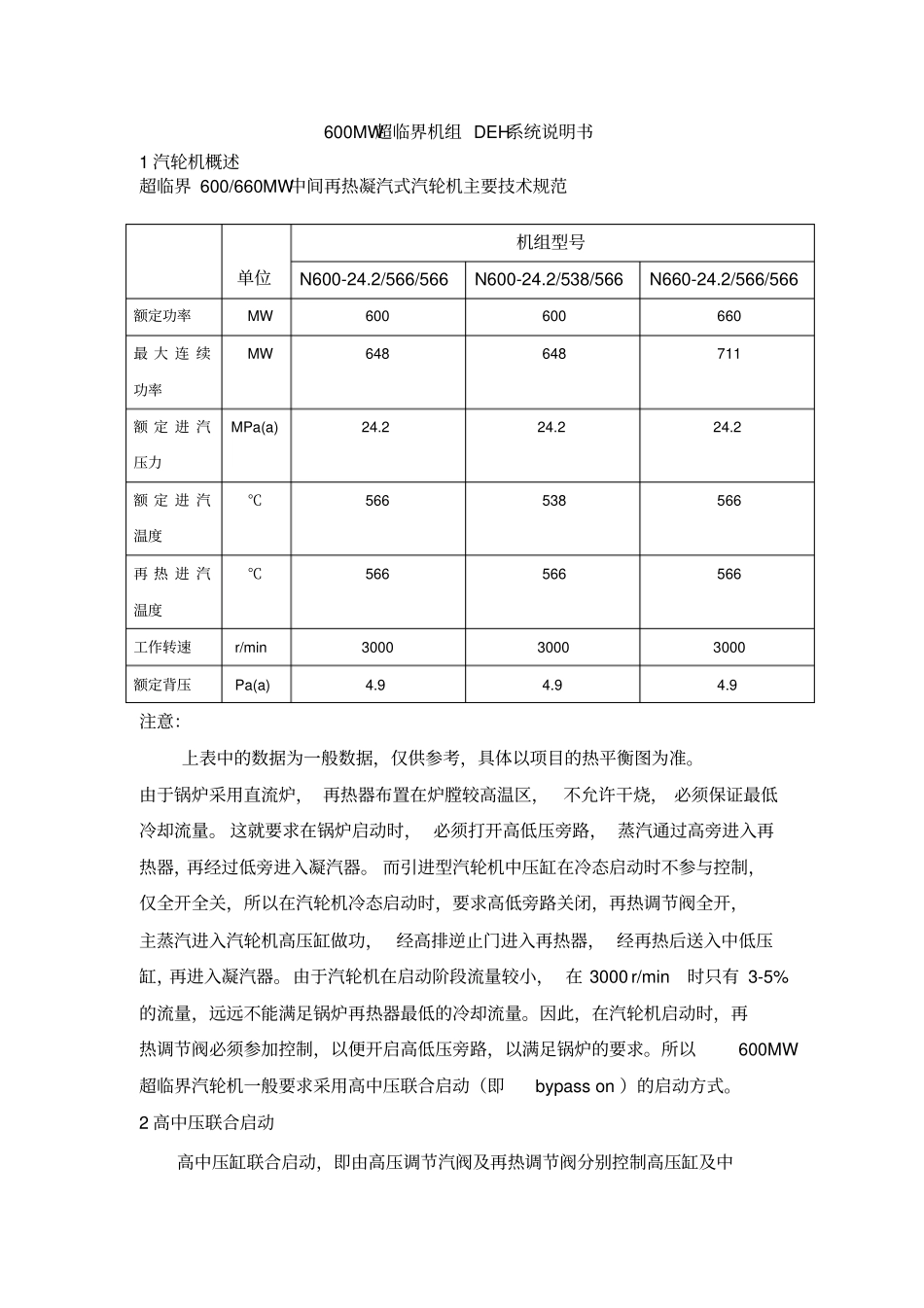

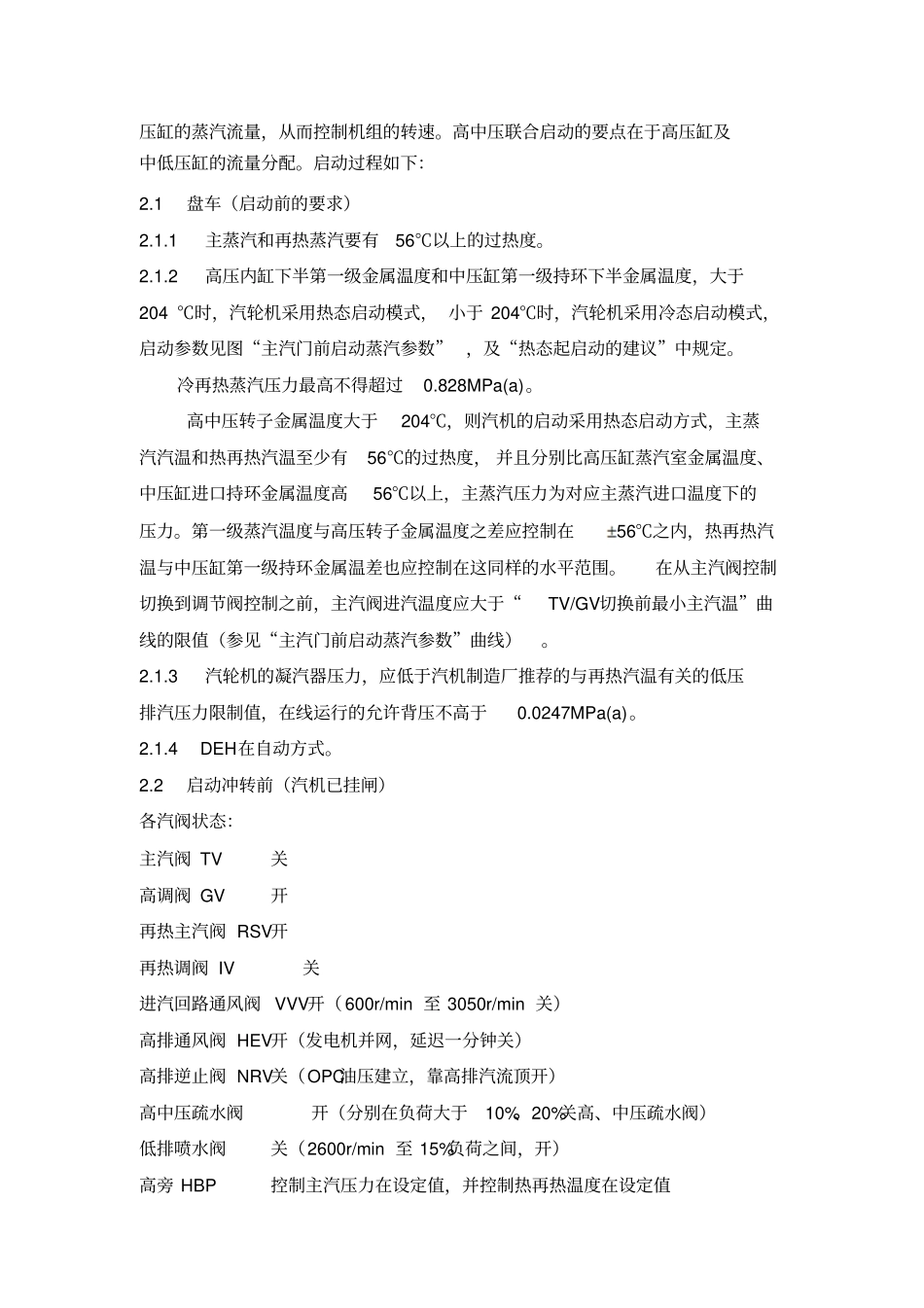

600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范单位机组型号N600-24.2/566/566N600-24.2/538/566N660-24.2/566/566额定功率MW600600660最大连续功率MW648648711额定进汽压力MPa(a)24.224.224.2额定进汽温度℃566538566再热进汽温度℃566566566工作转速r/min300030003000额定背压Pa(a)4.94.94.9注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。由于汽轮机在启动阶段流量较小，在3000r/min时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。所以600MW超临界汽轮机一般要求采用高中压联合启动（即bypasson）的启动方式。2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。高中压联合启动的要点在于高压缸及中低压缸的流量分配。启动过程如下：2.1盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。2.1.2高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。冷再热蒸汽压力最高不得超过0.828MPa(a)。高中压转子金属温度大于204℃，则汽机的启动采用热态启动方式，主蒸汽汽温和热再热汽温至少有56℃的过热度，并且分别比高压缸蒸汽室金属温度、中压缸进口持环金属温度高56℃以上，主蒸汽压力为对应主蒸汽进口温度下的压力。第一级蒸汽温度与高压转子金属温度之差应控制在56℃之内，热再热汽温与中压缸第一级持环金属温差也应控制在这同样的水平范围。在从主汽阀控制切换到调节阀控制之前，主汽阀进汽温度应大于“TV/GV切换前最小主汽温”曲线的限值（参见“主汽门前启动蒸汽参数”曲线）。2.1.3汽轮机的凝汽器压力，应低于汽机制造厂推荐的与再热汽温有关的低压排汽压力限制值，在线运行的允许背压不高于0.0247MPa(a)。2.1.4DEH在自动方式。2.2启动冲转前（汽机已挂闸）各汽阀状态：主汽阀TV关高调阀GV开再热主汽阀RSV开再热调阀IV关进汽回路通风阀VVV开（600r/min至3050r/min关）高排通风阀HEV开（发电机并网，延迟一分钟关）高排逆止阀NRV关（OPC油压建立，靠高排汽流顶开）高中压疏水阀开（分别在负荷大于10%、20%关高、中压疏水阀）低排喷水阀关（2600r/min至15%负荷之间，开）高旁HBP控制主汽压力在设定值，并控制热再热温度在设定值低旁LBP控制热再热压力在设定值2.3冲转2.3.1冷态启动的升速率为每分钟100r/min。IV开，使转速升到600r/min保持，进行磨擦检查，打闸。2.3.2重新用IV升速到600r/min，保持4分钟，进行仪表检查，大轴绕度要小于0.076mm。2.3.3汽轮机转速升至600r/min，延时4分钟，控制方式由IV切换为TV-IV方式，TV开始开，与IV按一定比例开，同时控制转速。2.3.4升速到2800r/min，保持2分钟，DEH记忆此时IV的开度，IV会停止并保持当时的开度（只有当热再热压力变化时，IV才动，以维持中压缸的恒流量，保证对低压缸叶片、通流部份的冷却）。控制方式由TV-IV切换为TV方式。2.3.5转速在2800r/min稳定2分钟后，TV/GV切换。阀切换后，汽机转速由GV控制，并进入发电机同期控制阶段。2.3.6GV升速到3000r/min。并网前，冷再热压力应尽力控制其不大于0.828MPa(a)，以防止并网后，因高排温度过高而停机。2.3.7并网GV&IV同时承担5%的初负荷。发电机主油开关合闸后，延时1分钟，DEH输出接点，控制高排通风阀HEV关闭。高排压力建立，汽流顶开高排逆止阀（如果高排温度大...
