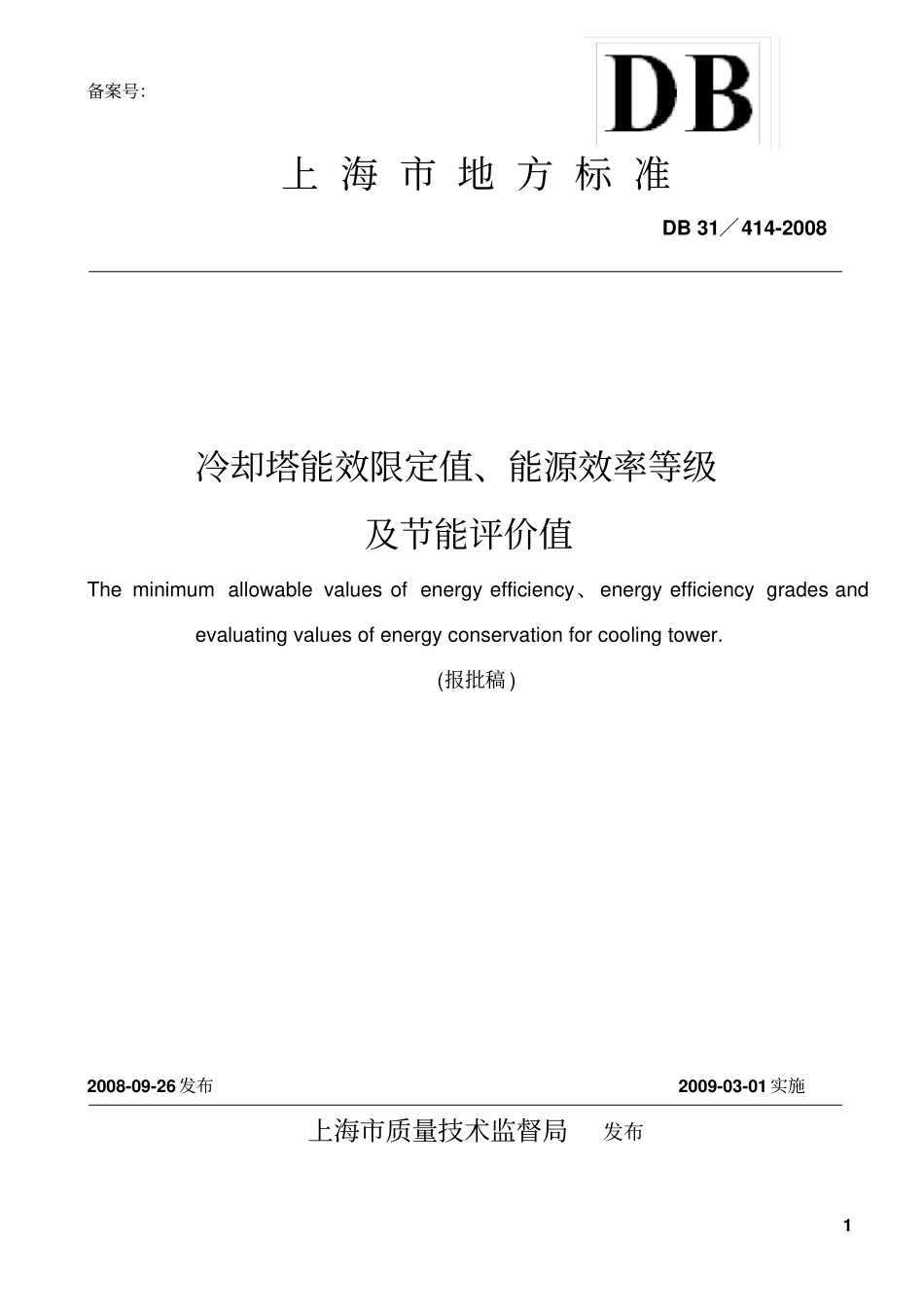

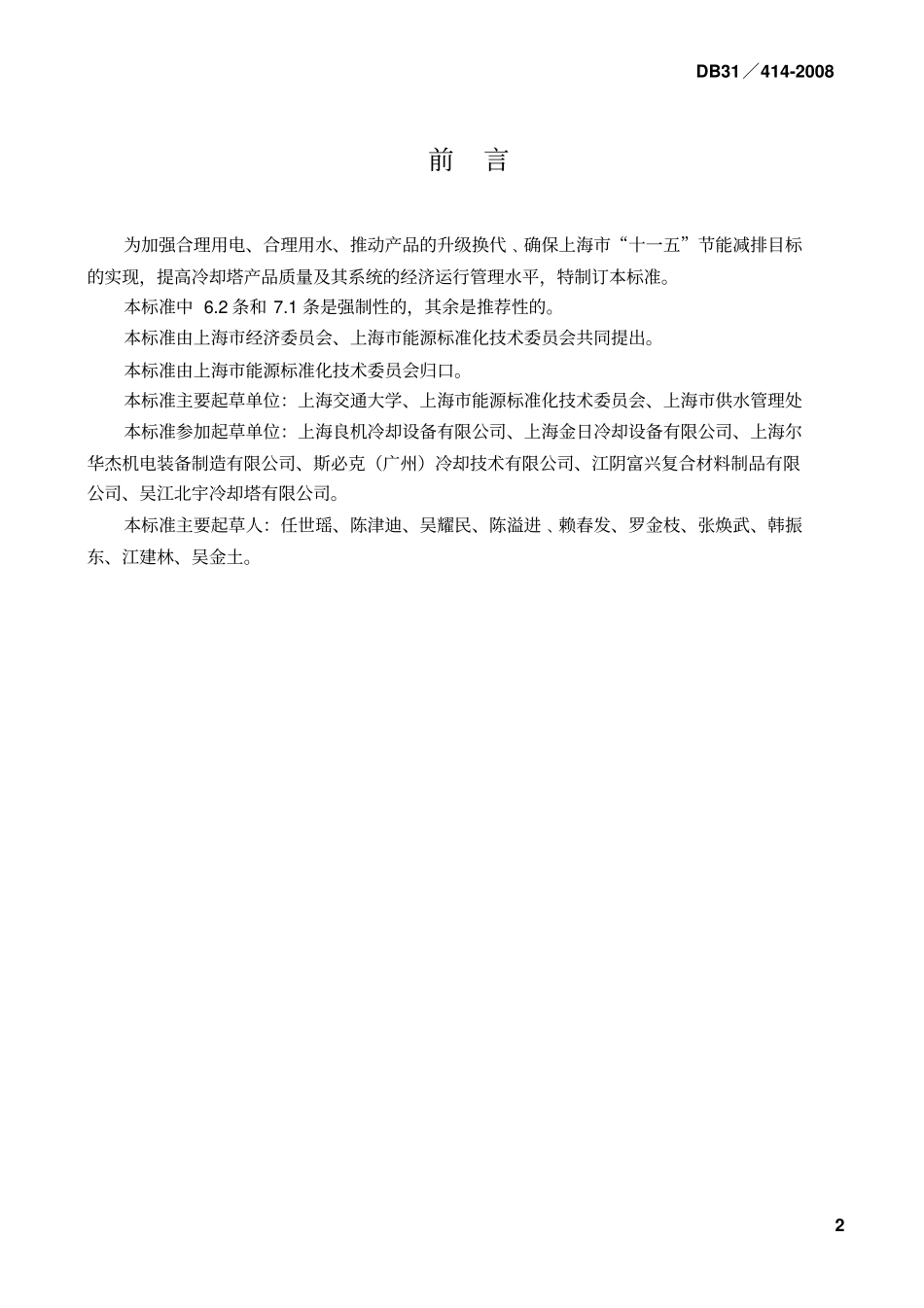

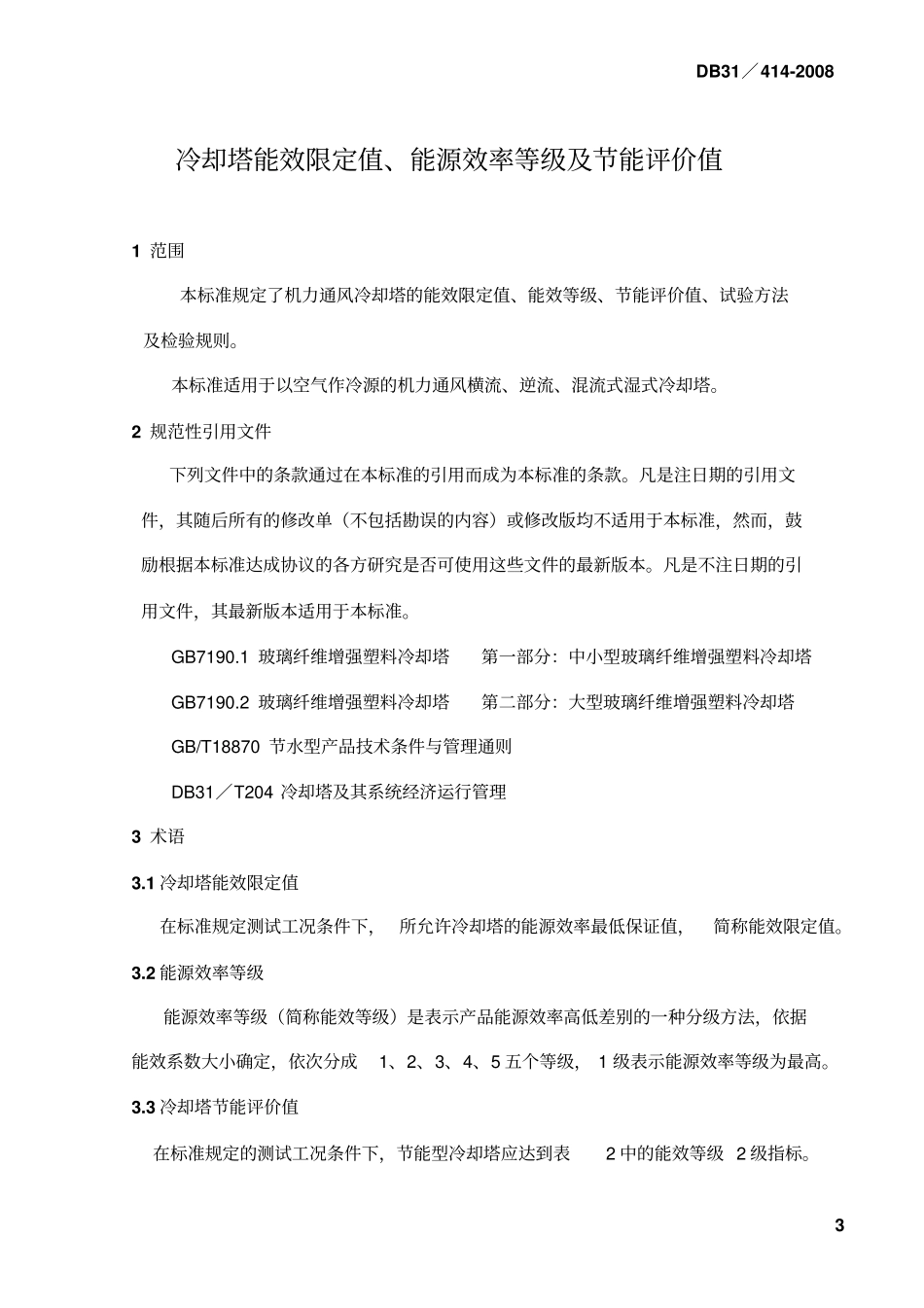

1备案号：上海市地方标准DB31／414-2008冷却塔能效限定值、能源效率等级及节能评价值Theminimumallowablevaluesofenergyefficiency、energyefficiencygradesandevaluatingvaluesofenergyconservationforcoolingtower.(报批稿)2008-09-26发布2009-03-01实施上海市质量技术监督局发布2DB31／414-2008前言为加强合理用电、合理用水、推动产品的升级换代﹑确保上海市“十一五”节能减排目标的实现，提高冷却塔产品质量及其系统的经济运行管理水平，特制订本标准。本标准中6.2条和7.1条是强制性的，其余是推荐性的。本标准由上海市经济委员会、上海市能源标准化技术委员会共同提出。本标准由上海市能源标准化技术委员会归口。本标准主要起草单位：上海交通大学、上海市能源标准化技术委员会、上海市供水管理处本标准参加起草单位：上海良机冷却设备有限公司、上海金日冷却设备有限公司、上海尔华杰机电装备制造有限公司、斯必克（广州）冷却技术有限公司、江阴富兴复合材料制品有限公司、吴江北宇冷却塔有限公司。本标准主要起草人：任世瑶、陈津迪、吴耀民、陈溢进﹑赖春发、罗金枝、张焕武、韩振东、江建林、吴金土。3DB31／414-2008冷却塔能效限定值、能源效率等级及节能评价值1范围本标准规定了机力通风冷却塔的能效限定值、能效等级、节能评价值、试验方法及检验规则。本标准适用于以空气作冷源的机力通风横流、逆流、混流式湿式冷却塔。2规范性引用文件下列文件中的条款通过在本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7190.1玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔GB7190.2玻璃纤维增强塑料冷却塔第二部分：大型玻璃纤维增强塑料冷却塔GB/T18870节水型产品技术条件与管理通则DB31／T204冷却塔及其系统经济运行管理3术语3.1冷却塔能效限定值在标准规定测试工况条件下，所允许冷却塔的能源效率最低保证值，简称能效限定值。3.2能源效率等级能源效率等级（简称能效等级）是表示产品能源效率高低差别的一种分级方法，依据能效系数大小确定，依次分成1、2、3、4、5五个等级，1级表示能源效率等级为最高。3.3冷却塔节能评价值在标准规定的测试工况条件下，节能型冷却塔应达到表2中的能效等级2级指标。4DB31／414-20084产品分类4.1冷却塔根据结构和气水流动方向的不同，可分为横流式、逆流式和混流式。4.2根据水量大小可分为中小型塔和大型塔：a)水量小于1000m3/h为中小型冷却塔；b)水量大于等于1000m3/h为大型冷却塔。4.3根据水温降大小可分为标准塔和工业塔。5冷却塔基本要求5.1冷却塔产品设计、制造和质量应分别符合GB7190.1玻璃纤维增强塑料冷却塔的规定和GB7190.2玻璃纤维增强塑料冷却塔的规定。5.2冷却塔的分类与冷却能力参照GB/T18870节水型产品技术条件与管理通则。6冷却塔能效限定值6.1冷却塔能效限定值包含的以下三个方面内容：6.1.1冷却能力：在标准规定测试工况条件下，冷却塔实测水温降与设计水温降的比值(%)；6.1.2风机耗电比：指冷却塔风机实测的耗电功率Ne与冷却水量Q的比值，以=Ne／Q，其单位为（)//(3hmkw）式中：—风机耗电比，单位为（)//(3hmkw）；Ne—电动机实际消耗功率，单位为（kw）；Q—冷却水流量，单位为（hm/3）。6.1.3飘水率：指冷却塔出风口随气流飘至塔外损耗的水量与冷却塔循环水量之比值（﹪）。6.2冷却塔能效限定值见表1中的限定值5DB31／414-2008表1能源效率限定值项目限定值指标冷却能力(%)大型塔≥95.0中小型塔≥95.0风机耗电比（)//(3hmkw）标准塔≤0.035工业塔≤0.045飘水率(%)标准塔≤0.0100工业塔≤0.00507冷却塔能源效率评定方法7.1冷却塔能源效率等级指标见表2中的规定值。表2能源效率等级指标项目能效等级12345冷却塔冷却能力（%）大型塔≥98.0≥95.0中小型塔≥96.0≥95.0风机耗电比（)//(3hmkw）标准塔≤0.028≤0.030≤0.032≤0.035工业塔≤0.038≤0.040≤0.042≤0.045飘水率（%）标准塔≤0.0040≤0.00...
