上海大学计算机网络试验报告4VIP免费

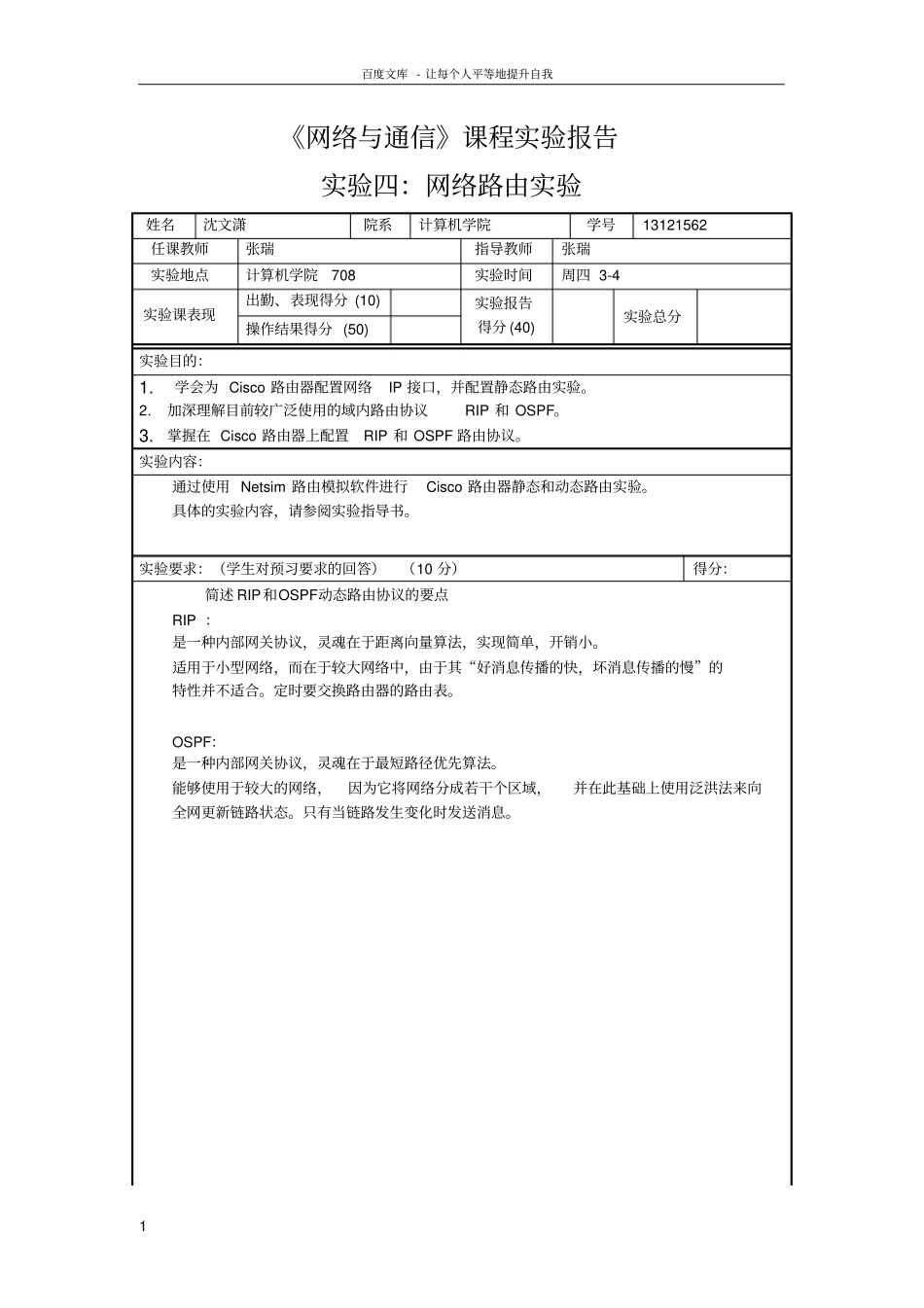

百度文库-让每个人平等地提升自我1《网络与通信》课程实验报告实验四：网络路由实验姓名沈文潇院系计算机学院学号13121562任课教师张瑞指导教师张瑞实验地点计算机学院708实验时间周四3-4实验课表现出勤、表现得分(10)实验报告得分(40)实验总分操作结果得分(50)实验目的：1.学会为Cisco路由器配置网络IP接口，并配置静态路由实验。2.加深理解目前较广泛使用的域内路由协议RIP和OSPF。3.掌握在Cisco路由器上配置RIP和OSPF路由协议。实验内容：通过使用Netsim路由模拟软件进行Cisco路由器静态和动态路由实验。具体的实验内容，请参阅实验指导书。实验要求：（学生对预习要求的回答）（10分）得分：简述RIP和OSPF动态路由协议的要点RIP：是一种内部网关协议，灵魂在于距离向量算法，实现简单，开销小。适用于小型网络，而在于较大网络中，由于其“好消息传播的快，坏消息传播的慢”的特性并不适合。定时要交换路由器的路由表。OSPF：是一种内部网关协议，灵魂在于最短路径优先算法。能够使用于较大的网络，因为它将网络分成若干个区域，并在此基础上使用泛洪法来向全网更新链路状态。只有当链路发生变化时发送消息。百度文库-让每个人平等地提升自我2实验过程中遇到的问题如何解决的？（10分）得分：问题1：Netsim的版权以及无法使用。最终选用了CiscoPacketTracer来做这次的模拟实验。问题2：静态路由实验中，PCping不通其他网络上的路由器。一个个ping过去发现是PC的默认网关没有设置。设置之后正常。问题3：OSPF动态路由实验右半部分始终有问题。最终发现是输入错误，修改了一个路由器端口的ip地址之后一切正常。本次实验的体会（结论）（10分）得分：虚拟化的模拟工具让我们无需大量线材和网络拓扑装置就能组建一个小型的网络。静态的路由设置在小范围内配置很方便，但是随着路由的增多，人的工作量也会不断的上升，在网络发生变化时，可能会需要我们继续全局的修改。动态路由在较大范围内配置时很有用，在网络规模小的时候，配置起来很麻烦，但是随着网络的成长，动态路由在网络发生变化时只需修改局部范围，在某种意义上减轻了我们的劳动量，更人性化。动态路由因为类型不同使用的网络类型也不同，各有其优势，在选择使用哪种协议之前需要斟酌。思考题：（10分）思考题1：（4分）得分：按照实验指导书的要求，按照实验指导书上的网络拓扑图，分别写出每台路由器上的静态路由表项。并使用ping进行连通性测试的结果。拓扑结构：百度文库-让每个人平等地提升自我3R1路由表：R3路由表：百度文库-让每个人平等地提升自我4R2路由表：PC1pingPC2:百度文库-让每个人平等地提升自我5思考题2：（6分）得分：按照实验指导书，动态路由实验的要求，写出每台路由器上的RIP和OSPF路由表项。并写出Ping的连通性测试结果。RIP:拓扑结构：百度文库-让每个人平等地提升自我6Router0路由表：Router2路由表：Router1路由表：百度文库-让每个人平等地提升自我7PC0pingPC2OSPF：拓扑结构：Router5路由表：Router6路由表：Router6pingRouter3百度文库-让每个人平等地提升自我8Router3路由表：Router3pingRouter6Router2路由表：Router1路由表：百度文库-让每个人平等地提升自我9Router0路由表：Router4路由表:百度文库-让每个人平等地提升自我10指导教师评语：日期：
