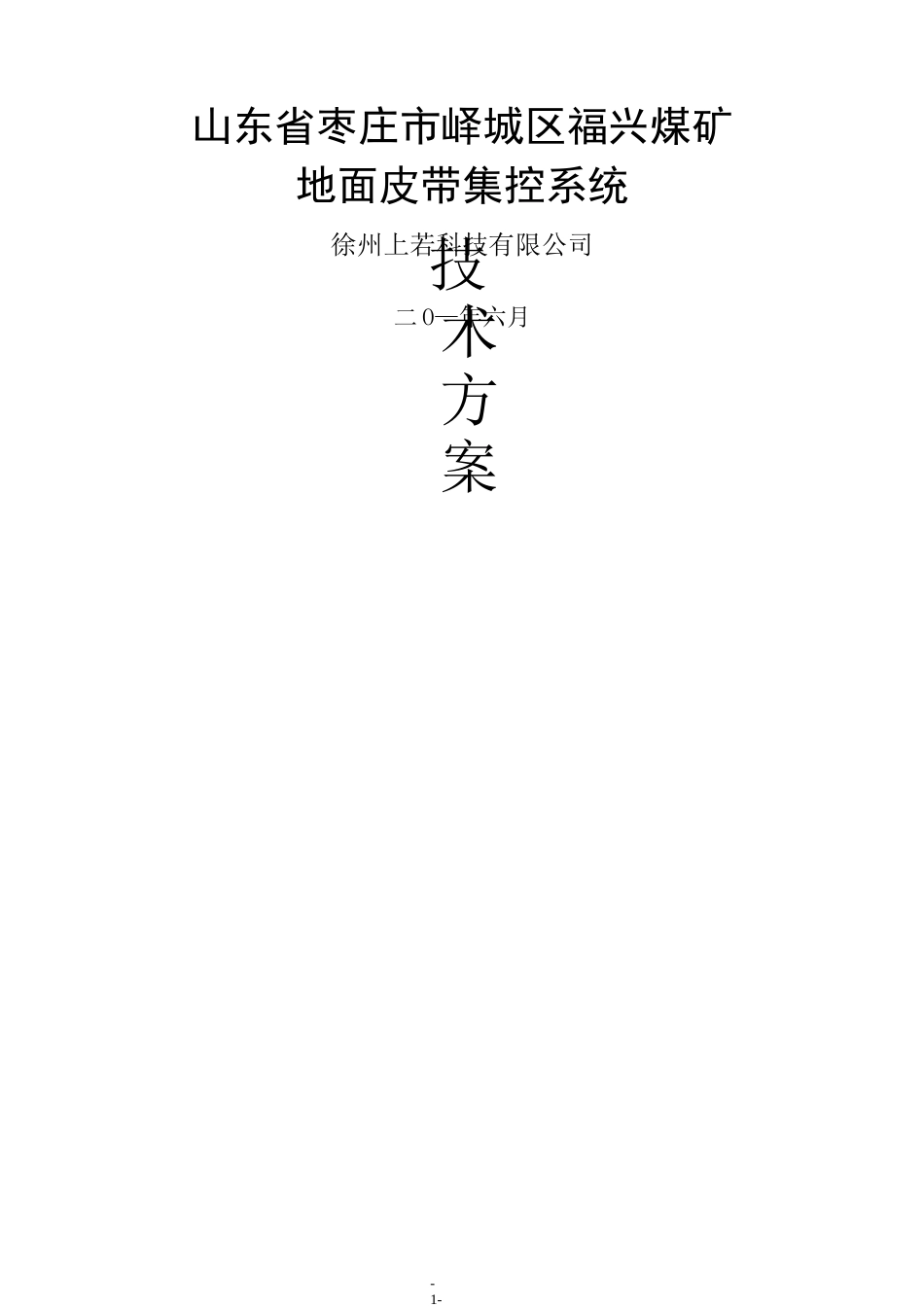

福兴煤矿皮带集控系统设计方案110620_第1页
1/15
福兴煤矿皮带集控系统设计方案110620_第2页
2/15
福兴煤矿皮带集控系统设计方案110620_第3页
3/15
技术方案-1-山东省枣庄市峄城区福兴煤矿地面皮带集控系统徐州上若科技有限公司二O—年六月福兴煤矿地面皮带运输系统方案-2-福兴煤矿地面皮带运输系统方案-3--2--3-福兴煤矿地面皮带运输系统方案-4-监测监控系统主要由集控室监控中心,传输线路,就地控制分站和给煤机、煤仓煤位、保护传感器信号等构成。(二)控制系统组成地面运输皮带集中控制系统结构如图1所示:图1地面运输皮带集中控制系统(1)地面控制中心地面控制中心设置在集控室,主要通过计算机和监视微机对胶带运输机监视和集中控制。主要设备和设施包括工业控制计算机、22'显示器、42吋视频监视显示器、网络通信、不间断电源等。(2)远距离通讯传输系统工业现场总线由光纤、双绞线、集线器和网络连接器等组成。福兴煤矿地面皮带运输系统方案-5--4-(3)地面控制及信号采集装置地面控制及信号采集装置由两部分组成,KJC-6型胶带输送机集中控制柜。该装置控制核心部分采用德国西门子公司生产的S7-300可编程控制器,其他主要元件均采用进口元件。KJC-6型胶带输送机集中控制柜结合相应配套的传感器、控制器、网络组件等完成对胶带机和给煤机的就地、远程控制。(4)保护和检测装置①堆煤保护②低速打滑保护③跑偏保护④烟雾保护⑤超温洒水保护⑥煤位连续测量⑦电流和电压(5)工业电视本系统主要由工业摄像设备、控制设备、显示设备、传输设备、光缆等组成。主要包括摄像机、监视器、转换器、光纤和控制器等。工业摄像设备采用常州裕华低照度低噪声KBA121B矿用本安型光纤摄像仪。配备12台矿用摄像仪,把地面皮带运输系统的重要部位的实时图像通过光缆传到集控室,在集控室安装一台数字液晶显示器和一台IBM视频服务器,完成传来的视频信号处理。12路视频信号经过视频服务器处理后,分别显示在42吋液晶显示器上。四、控制系统主要功能与特点(一)地面控制中心1.冗余功能地面控制中心采用主、从计算机实现双机热备用,当其中一台计算机出现故障时,可自动切换到另一台计算机,以防止数据丢失或控制失控。2.系统容量系统输入/输出点位能够满足可采集500个以上的监控点;巡检周期符合行业规定。-5-福兴煤矿地面皮带运输系统方案-6-3.扩展功能选择的计算机和系统软件留有备用容量和接口,可以很方便地进行扩展(如增加胶带机的保护装置);分布式系统结构具有良好的扩展性,(如胶带机随生产的发展增多,可方便的增加胶带机监控分站)。4.打印功能能实时或按时间段打印各胶带机和相关设备的运行参数(如运行时间、电机电流等)和运行状态(如胶带机开停状态、故障类型、故障发生时间等)。5.控制功能具有远程启动、停止、复位功能,并可进行地面远程编程、故障(保护)屏蔽及控制方式转换、给煤机点动操作等功能控制。6.显示功能能实时显示各胶带机、相关设施及所有信号状况,并能方便地进行多画面切换;当被测参数超限、保护动作及设备运行状态改变后,给出语音、文字告警提示。7.系统软件系统平台为WINDOWSXP操作系统,应用软件采用INTOUCH组态软件,人机界面友好便于系统程序员修改和维护。控制软件采用西门子公司的STEP7V5.4编程软件。8.数据统计、汇总对数据进行综合处理,满足报表统计、曲线图、柱状图显示并能打印输出。9.网络功能无缝纳入全矿计算机局域网,供矿调度室、矿领导及有关部门随时掌握地面煤流运输系统工况。10.掉电保护为防止系统突然断电造成系统数据的丢失以及控制失控,采用3KVAUPS供电,保证系统不间断运行。UPS能够为系统提供2小时的连续供电要求。(二)控制模式为了满足日常运行、检修、故障处理等需要,具备四种控制模式:远方自动、远方手动、就地和检修。操作人员可采用不同方式控制各条胶带机的启动和停止。控制方式有五种:1•集中控制在这种方式下,主要有以下二种操作模式:福兴煤矿地面皮带运输系统方案-7--6-(1)远方自动这种控制方式下,操作人员通过地面集控室的工控机或者通过设置在现场的集中操作台发送控制指令,实现各皮带组的顺序控制。在相应的皮带组无报警情况下,实现皮带的顺序启动和停止。这种控制方式为主要控制方式,正常情况下,系统都以集中自动控制方式对皮带进行控制。皮...
