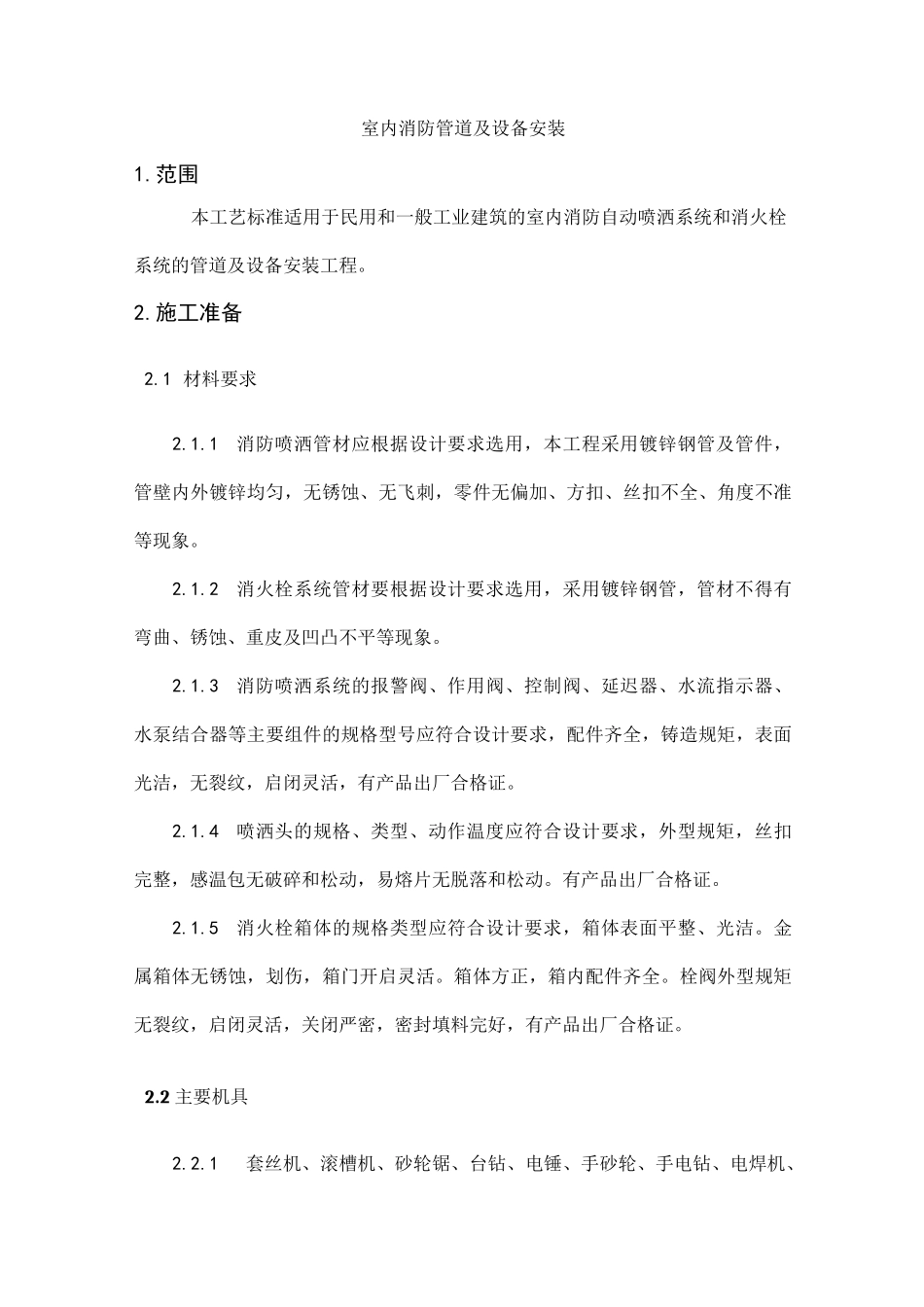

3.9消防喷洒和消火栓立管安3.消防喷洒分层干支管安3.消火栓及支管安3.水流指示器安3.消防水泵安3.1管道试压要3.1管道冲3.1喷洒头支管安装要3.1喷洒系统试111.范围2.施工准备2.1材料要求2.2主要机具.2.3作业条件.3.施工工艺及技术要求3.1工艺流程3.2安装准备3.3干管安装3.4报警阀安装3.10高位水箱安装3.11水泵结合器安装3.16节流装置目录3.17报警阀配件安装117.应具备的质量记录14室内消防管道及设备安装1.范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程。2.施工准备2.1材料要求2.1.1消防喷洒管材应根据设计要求选用，本工程采用镀锌钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。2.1.2消火栓系统管材要根据设计要求选用，采用镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。有产品出厂合格证。2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。2.2主要机具2.2.1套丝机、滚槽机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机具。2.2.2套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊等工具。2.3作业条件2.3.1主体结构已验收，现场已清理干净。2.3.2管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。2.3.3设备基础经检验符合设计要求，达到安装条件。2.3.4安装管道所需要的操作架应由专业人员搭设完毕。2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确。2.3.6喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。3.施工工艺及技术要求3.1工艺流程安装准备-干管安装一报警阀安装一立管安装一喷洒分层干支管、消火栓及支管安装一水流指示器、消防水泵、高位水箱、水泵结合器安装一管道试压一管道冲洗一喷洒头支管安装（系统综合试压及冲洗）一节流装置安装一报警阀配件、消火栓配件、喷洒头安装一系统通水试调3.2安装准备3.2.1认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。3.2.2核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。3.2.3检查预埋件和预留洞是否准确。3.2.4检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。3.2.5要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。3.3干管安装3.3.1喷洒管道本工程要求使用镀锌管件（干管直径在100mm以上，无镀锌管件时采用焊接法兰连接，试完压后做好标记拆下来加工镀锌）。需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。需要拆装镀锌的管道应先安排施工。3.3.2喷洒干管用沟槽连接每根配管长度不宜超过6m,直管段可把几根连接在一起，使用倒链安装，但不宜过长。也可调直后，编号依次顺序吊装，吊装时应先吊起管道一端，待稳定后再吊起另一端。3.3.3管道连接紧固法兰时，检查法兰端面是否干净，采用3〜5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固法兰接口应安装在易拆装的位置。3.3.4消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。3.3.4.1管道在焊接前应清除接口处的浮锈、污垢及油脂。3.3.4.2当壁厚W4mm,直径W50mm时应采用气焊；壁厚±45mm,直径三70mm时应采用电焊。3.3.4.3不同管径的管道焊接，连接时如两管径相差不超过小管径的15%，可将大管端部缩口与小管对焊...
