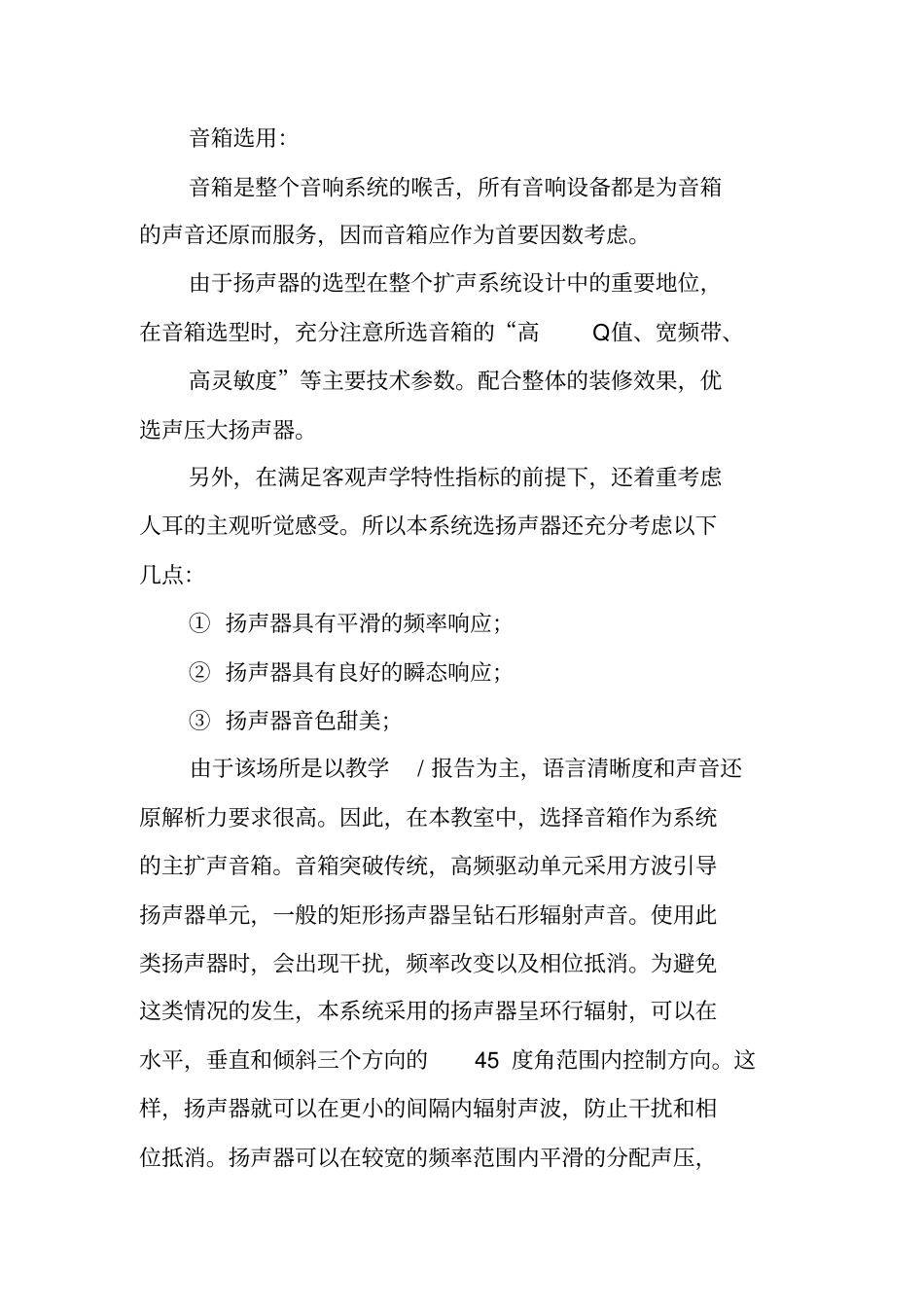

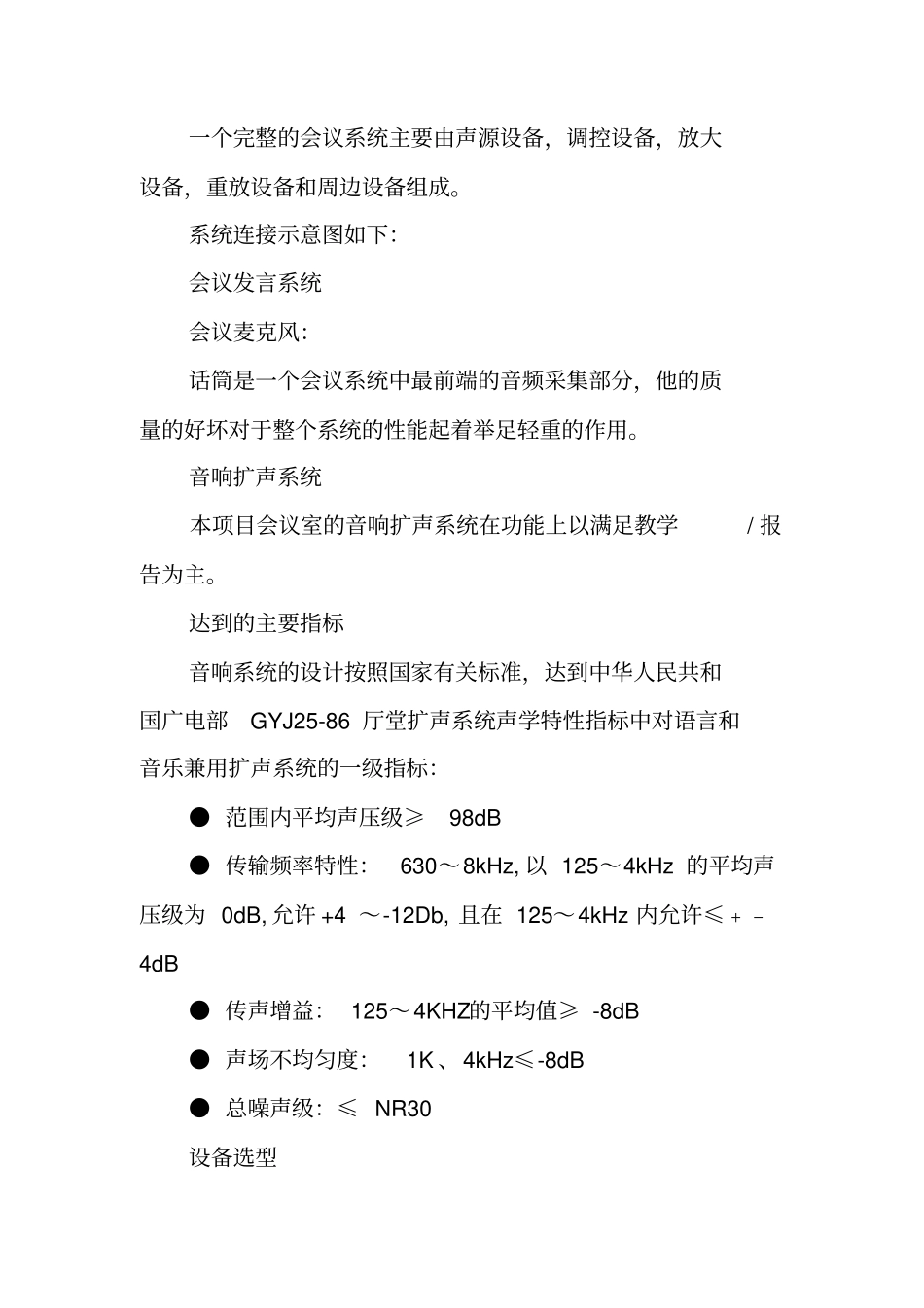

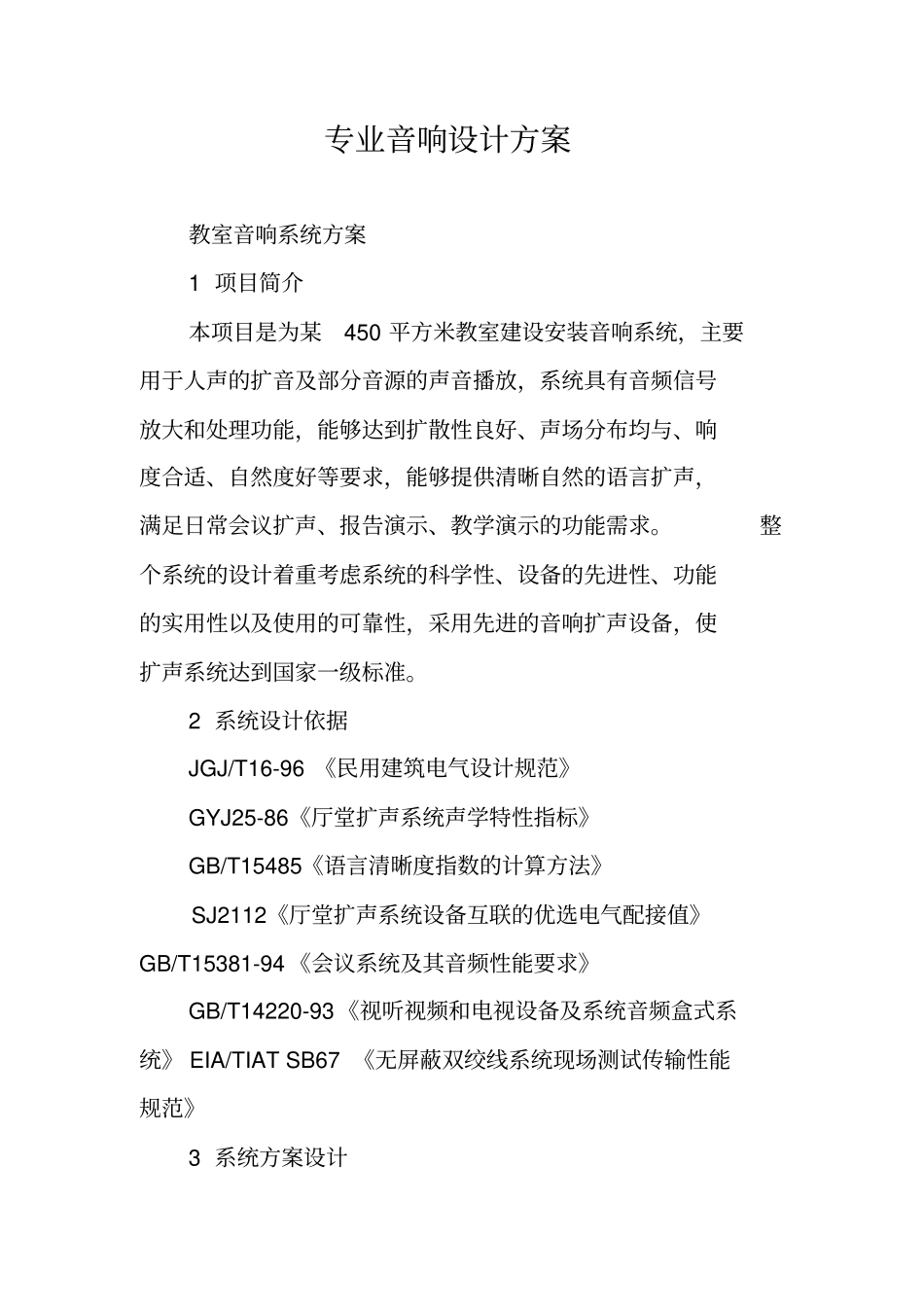

专业音响设计方案教室音响系统方案1项目简介本项目是为某450平方米教室建设安装音响系统，主要用于人声的扩音及部分音源的声音播放，系统具有音频信号放大和处理功能，能够达到扩散性良好、声场分布均与、响度合适、自然度好等要求，能够提供清晰自然的语言扩声，满足日常会议扩声、报告演示、教学演示的功能需求。整个系统的设计着重考虑系统的科学性、设备的先进性、功能的实用性以及使用的可靠性，采用先进的音响扩声设备，使扩声系统达到国家一级标准。2系统设计依据JGJ/T16-96《民用建筑电气设计规范》GYJ25-86《厅堂扩声系统声学特性指标》GB/T15485《语言清晰度指数的计算方法》SJ2112《厅堂扩声系统设备互联的优选电气配接值》GB/T15381-94《会议系统及其音频性能要求》GB/T14220-93《视听视频和电视设备及系统音频盒式系统》EIA/TIATSB67《无屏蔽双绞线系统现场测试传输性能规范》3系统方案设计一个完整的会议系统主要由声源设备，调控设备，放大设备，重放设备和周边设备组成。系统连接示意图如下：会议发言系统会议麦克风：话筒是一个会议系统中最前端的音频采集部分，他的质量的好坏对于整个系统的性能起着举足轻重的作用。音响扩声系统本项目会议室的音响扩声系统在功能上以满足教学/报告为主。达到的主要指标音响系统的设计按照国家有关标准，达到中华人民共和国广电部GYJ25-86厅堂扩声系统声学特性指标中对语言和音乐兼用扩声系统的一级指标：●范围内平均声压级≥98dB●传输频率特性：630～8kHz,以125～4kHz的平均声压级为0dB,允许+4～-12Db,且在125～4kHz内允许≤﹢﹣4dB●传声增益：125～4KHZ的平均值≥-8dB●声场不均匀度：1K、4kHz≤-8dB●总噪声级：≤NR30设备选型音箱选用：音箱是整个音响系统的喉舌，所有音响设备都是为音箱的声音还原而服务，因而音箱应作为首要因数考虑。由于扬声器的选型在整个扩声系统设计中的重要地位，在音箱选型时，充分注意所选音箱的“高Q值、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果，优选声压大扬声器。另外，在满足客观声学特性指标的前提下，还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点：①扬声器具有平滑的频率响应；②扬声器具有良好的瞬态响应；③扬声器音色甜美；由于该场所是以教学/报告为主，语言清晰度和声音还原解析力要求很高。因此，在本教室中，选择音箱作为系统的主扩声音箱。音箱突破传统，高频驱动单元采用方波引导扬声器单元，一般的矩形扬声器呈钻石形辐射声音。使用此类扬声器时，会出现干扰，频率改变以及相位抵消。为避免这类情况的发生，本系统采用的扬声器呈环行辐射，可以在水平，垂直和倾斜三个方向的45度角范围内控制方向。这样，扬声器就可以在更小的间隔内辐射声波，防止干扰和相位抵消。扬声器可以在较宽的频率范围内平滑的分配声压，增强了声音的清晰度。特别适合大报告厅这样的场所，同样系统中超低音、返送音箱、辅助音箱同样选用了进口JBL品牌音箱产品。JBLJRX12音响功率放大器的选配：根据上文的设计，通过功率放大器将音频信号进行放大，然后输出给音响，是音响获得适合自身功率的音频信号。已知功放的额定功率为音箱额定功率的倍，以此来配置功放。KV2300专业功放调音台选定调音台是一个音响系统的心脏部分，它不单只是最脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但调音台仅仅只有一台，其可靠性足以影响整个系统的大局。此调音台为24路输入的专业级设备。沈阳工业大学音箱制作实验报告电子信息工程０８０２班组员：王冠乔闻佳音赵洪汉总结报告方案设计与论证一喇叭的选择：１怎样选择高音单元高音单元顾名思义是为了重播高频声音的扬声器单元。高音单元的结构形式主要有号角式、锥盆式、球顶式和铝带式几大类。号角式高音单元由于指向性强，在号角正面能听到强大的高音，多用于大功率的扩声、会议音箱和一少部分的监听音箱。锥盆式高音单元由于振膜面积过大、过重，高频特性不如其它类型的高音单元，故而多见于老式音箱之上而近年已逐步被淘汰。球顶式高音单元是目前在...
