车门铰链布置规范及技术标准VIP免费

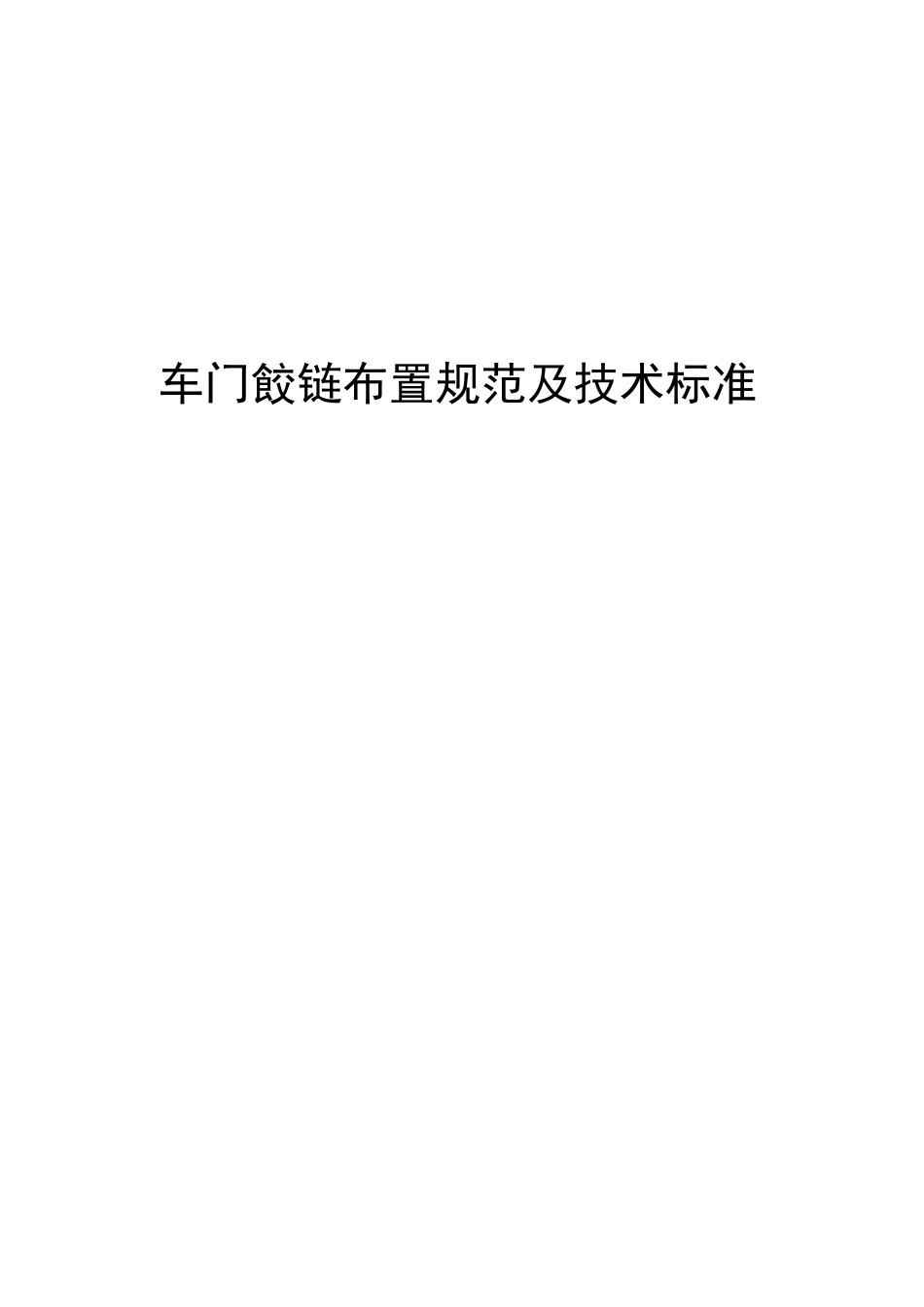

车门铰链布置规范及技术标准_第1页
1/12

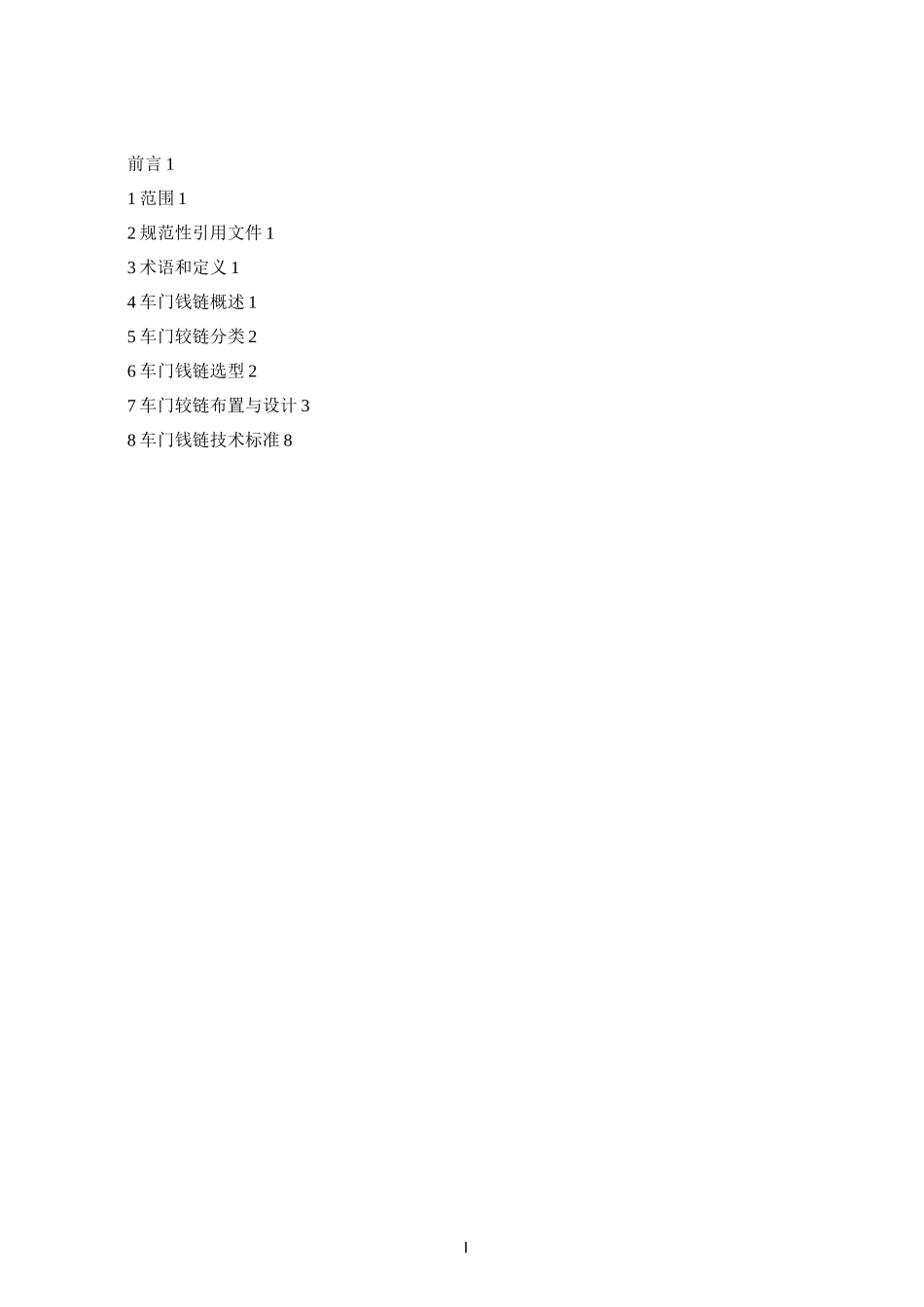

车门铰链布置规范及技术标准_第2页
2/12

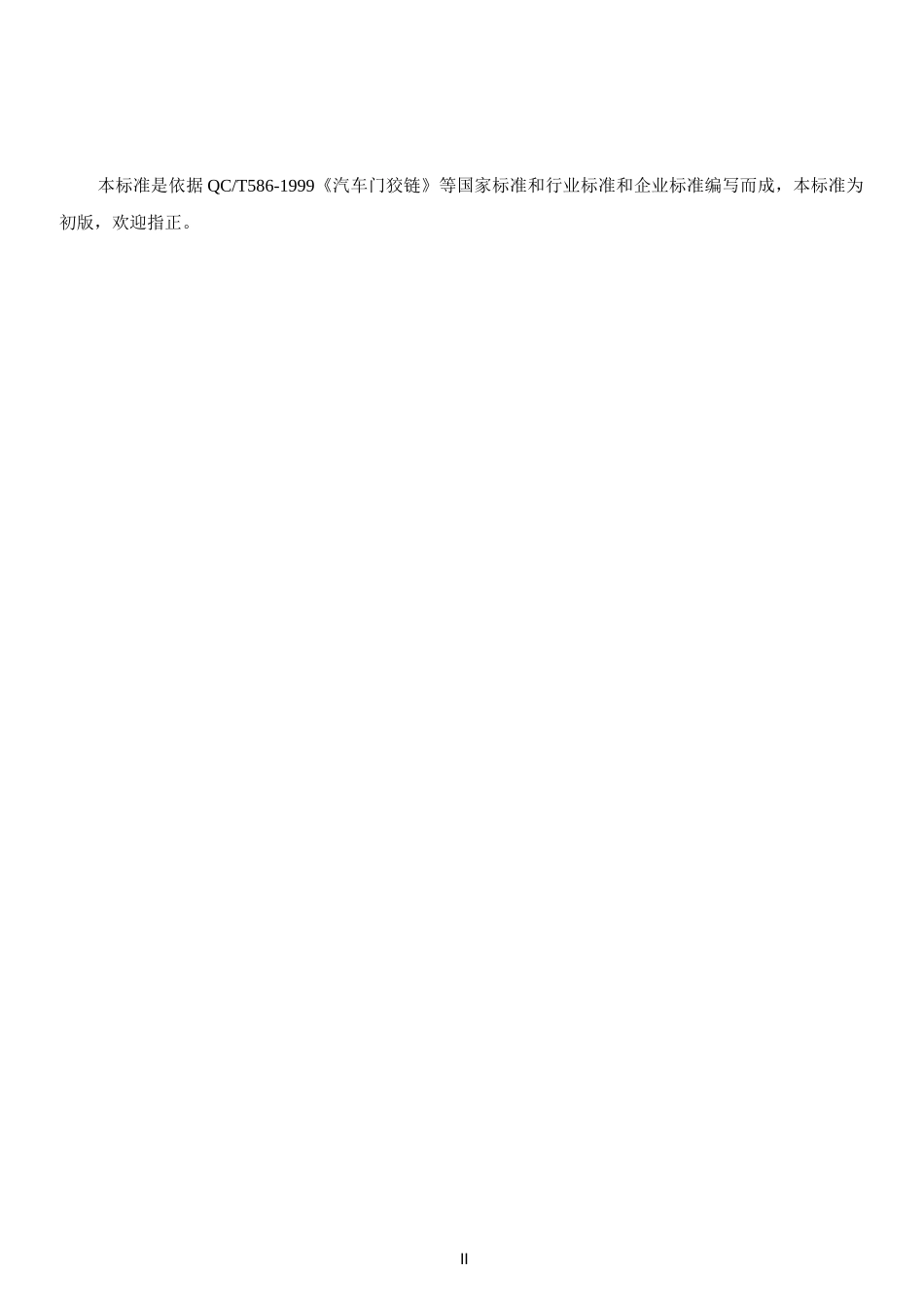

车门铰链布置规范及技术标准_第3页
3/12
车门餃链布置规范及技术标准I前言11范围12规范性引用文件13术语和定义14车门钱链概述15车门较链分类26车门钱链选型27车门较链布置与设计38车门钱链技术标准8II本标准是依据QC/T586-1999《汽车门狡链》等国家标准和行业标准和企业标准编写而成,本标准为初版,欢迎指正。汽车门锁系统布置规范及技术标准1范围本标准规定了车门较链布置的一般术语、一般乘用车车门较链布置的规则及设计方法。本标准适用于侧开旋转车门较链系统的设计。2规范性引用文件卜•列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明口期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明口期的引用文件,其最新版本适用于本标准。QC/T586-1999《汽车门狡链》3术语1)v铉链间距Distancebetweenhinges上较链上轴套和下较链下轴套之间的距离。2)、轴线内倾角Inclinationangleofaxis较链轴线在YZ平面上的投影与Z轴的夹角,上较链在Y向上更靠近车内为内倾,相反则为外倾。3)、轴线前倾角Inclinationofaxis较链轴线在XZ平面上的投影与Z轴的夹角,上较链在X向上更靠近车头为前倾,相反则为后倾。4车门铉链概述车门较链是连接车门与车身,保证车门按照预定轨迹运动的部件,其一般由阴铁链、阳较链、旋转轴销以及安装在阳较链上的村套组成(图1)。-2-阳狡5车门铉链分类前后门开启方式有上翻转式、剪刀门式、滑门式、侧开旋转式等,以下主要对侧开旋转式进行阐述。5.1车门较链分类车门较链一般采用合页式结构。合页式较链按成型工艺一般可分为冲压较链、铸造较链两种。冲压较链(图2),优点:工艺简单,成本低,重量轻;缺点:强度偏弱。铸造较链(图3),优点:强度较好;缺点:工艺步骤多,成本高,重量较重。6车门铉链选型车门较链一般采用参考车等成熟结构或已有车型产品。后期再根据CAE反馈和供应商渠道确定最终较链的结构以及材料和料厚等。7车门铉链布置与设计车门较链是车门系统的核心部件,是车门系统的基础。在车门开启时承载车门全部载荷,在车门关闭时承载车门大部分载荷,其布置设计影响限位器及车门锁的布置,对整个车门强度、刚度有重大影响,旋转图村套阴狡图2图-3-是车门设计时需要优先布置确定的车门附件。7.1车门较链处分缝DTS的确定由于车门较链处外观A面的间隙面差直接影响着车门在运动过程中与周边件的配合状态,故我们需要先明确车门的DTS定义(以前门为例,后门类似)。前门DTS(图4):前门与翼子板的间隙和面差对前门的运动有重人影响,因此必须准确定义。推荐间隙值:4±1.0,面差值(以前门为基准):0±0.5。图47.2布置要求及设计参数一、布置要求1)、保证车门运动间隙足够;2)、保证较链安装及拆卸;3)、较链间距在满足要求的情况卞尽量大;4).为保证车门有自关门趋势,较链轴线需设计为内倾且满足要求:5)、较链轴线尽量布置为后倾,但受造型及门分缝影响,前门可能会布置为前倾;6)、较链自身强度满足要求;7)、较链自限位角满足门开度要求。二、设计参数1)、轴线内倾角、轴线前倾角、轴线后倾角均要在3。以内:2)、较链间距一般大于320mm或者门宽度的1/3,在满足各个门板金、附件布置空间的前提卞-4-越人越好(如图5):4)、车门与阴较链及安装螺栓间隙"5呱阳较链距内板间隙心血(如图7);图7-5-5)、较链厚度较链厚度一般人于4mm,推荐5mm,但最终以CAE分析为准。7.2布置方法较链布置的重点在于轴线的布置,而轴线的布置又受造型面、分缝、较链间距及其位置等等因素影响。所以在进行较链的布置时,需要统筹以上各个因素,同时进行布置分析。一、较链处布置断面较链布置之前需要确定较链处的结构,才能在布置过程中全面的考虑到各个因素,不会因漏掉某个因素分析导致钱链布置出现问题。以前门钱链布置为例,其上较链典型断面如下(图8)o二.较链初始位置根据造型面及分缝位置,将翼子板和车门外板包边结构完善,如图8所示。根据较链设计的关键参数、门洞线位置及相关参考数据布置一个初始位置(图9)°-6-图9较链120mD^SO-7-较链及轴线初始位置确定...
