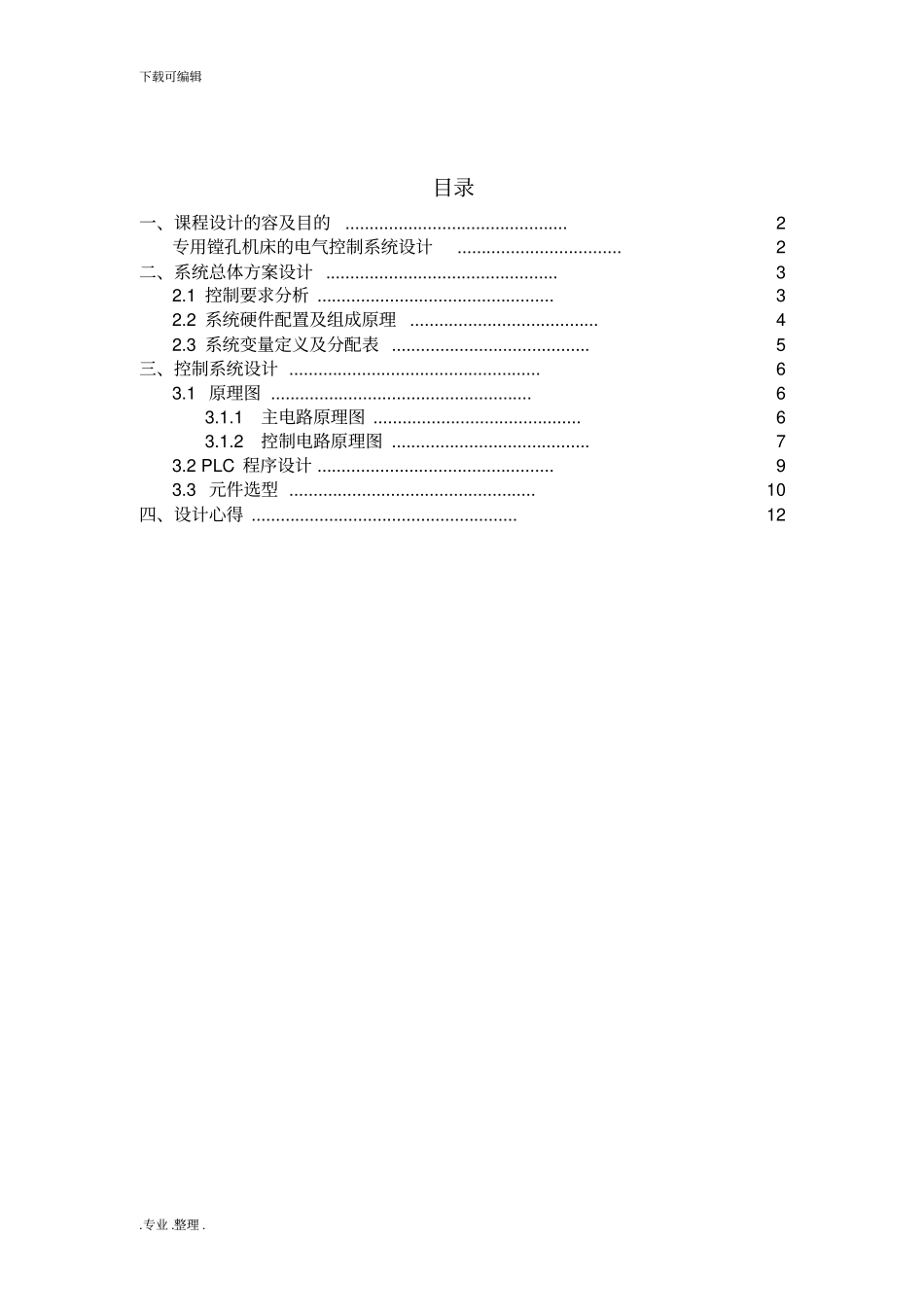

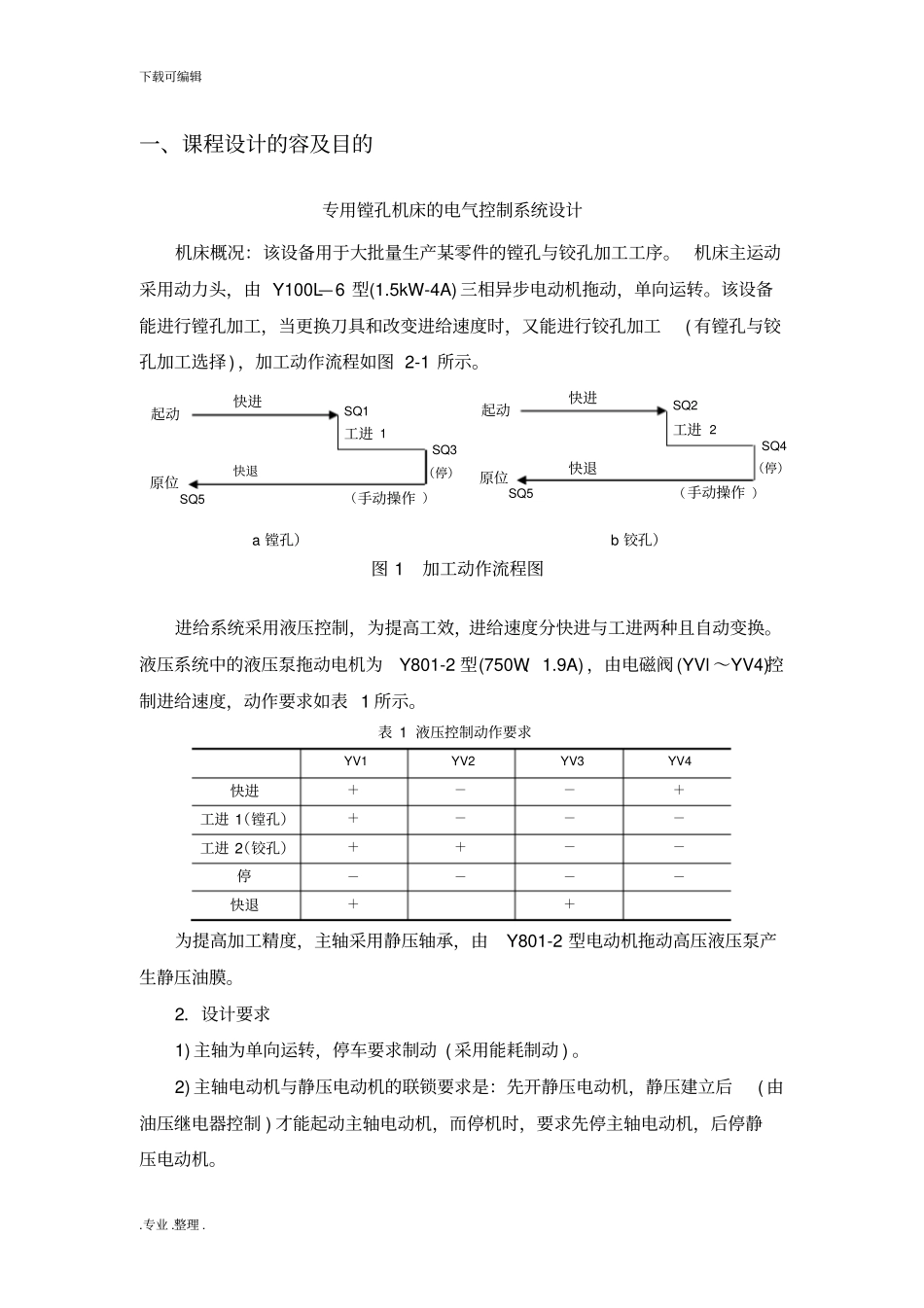

下载可编辑.专业.整理.目录一、课程设计的容及目的..............................................2专用镗孔机床的电气控制系统设计..................................2二、系统总体方案设计................................................32.1控制要求分析.................................................32.2系统硬件配置及组成原理.......................................42.3系统变量定义及分配表.........................................5三、控制系统设计....................................................63.1原理图......................................................63.1.1主电路原理图...........................................63.1.2控制电路原理图.........................................73.2PLC程序设计.................................................93.3元件选型...................................................10四、设计心得.......................................................12下载可编辑.专业.整理.一、课程设计的容及目的专用镗孔机床的电气控制系统设计机床概况：该设备用于大批量生产某零件的镗孔与铰孔加工工序。机床主运动采用动力头，由Y100L—6型(1.5kW-4A)三相异步电动机拖动，单向运转。该设备能进行镗孔加工，当更换刀具和改变进给速度时，又能进行铰孔加工(有镗孔与铰孔加工选择)，加工动作流程如图2-1所示。a镗孔）b铰孔）图1加工动作流程图进给系统采用液压控制，为提高工效，进给速度分快进与工进两种且自动变换。液压系统中的液压泵拖动电机为Y801-2型(750W、1.9A)，由电磁阀(YVl～YV4)控制进给速度，动作要求如表1所示。表1液压控制动作要求YV1YV2YV3YV4快进＋－－＋工进1（镗孔）＋－－－工进2（铰孔）＋＋－－停－－－－快退＋＋为提高加工精度，主轴采用静压轴承，由Y801-2型电动机拖动高压液压泵产生静压油膜。2．设计要求1)主轴为单向运转，停车要求制动(采用能耗制动)。2)主轴电动机与静压电动机的联锁要求是：先开静压电动机，静压建立后(由油压继电器控制)才能起动主轴电动机，而停机时，要求先停主轴电动机，后停静压电动机。快进快退（手动操作）原位起动SQ5SQ1工进1SQ3（停）快进快退（手动操作）原位起动SQ5SQ2工进2SQ4（停）下载可编辑.专业.整理.3)主轴加工操作，采用两地控制。加工结束自动停止，手动快退至原位。4)根据加工动作流程要求，设置镗孔加工及铰孔加工选择。5)应有照明及工作状态显示。6)有必要的电气保护和联锁。本课程设计的目的是：通过对与学生所修专业有关的某一生产设备的电气控制装置的实践，掌握简单电气控制系统的设计过程、设计要求分析、应完成的工作容及具体的设计方法。同时对平时所学专业课程知识进行复习、巩固和提高，达到灵活应用的目的。电气设计必须满足现有生产设备和生产工艺需要的要求，此外，设计前还需了解该设备的结构、用途、操作要求，在此过程中培养设计电气控制系统工作的整体观念。二、系统总体方案设计2.1控制要求分析任务书中的控制要求有：1)主轴为单向运转，停车要求制动(采用能耗制动)。2)主轴电动机与静压电动机的联锁要求是：先开静压电动机，静压建立后(由油压继电器控制)才能起动主轴电动机，而停机时，要求先停主轴电动机，后停静压电动机。3)主轴加工操作，采用两地控制。加工结束自动停止，手动快退至原位。4)根据加工动作流程要求，设置镗孔加工及铰孔加工选择。5)应有照明及工作状态显示。6)有必要的电气保护和联锁。由此，可以简单分析出：1）不需对主轴进行正反转控制，而只需要对主电机进行启动和停止控制设计；2）主轴电动机和静压电动机的启动和停止顺序有要求，因此要进行联锁控制和保护：下载可编辑.专业.整理.3）液压回路应添加油压继电器，并在液压控制回路的首端加入该压力继电器的常开触点，以实现满足油压后才能进行其他控制的要求；4）照明用灯泡可添加辅助回路；5）在每个电动机的连接处，均接入一个适合的热继电器，以实现过热保护，在主回路中各个支路与主电源相连接处均接入一个适合的熔断器，以实现过流...
