防火门技术要求VIP免费

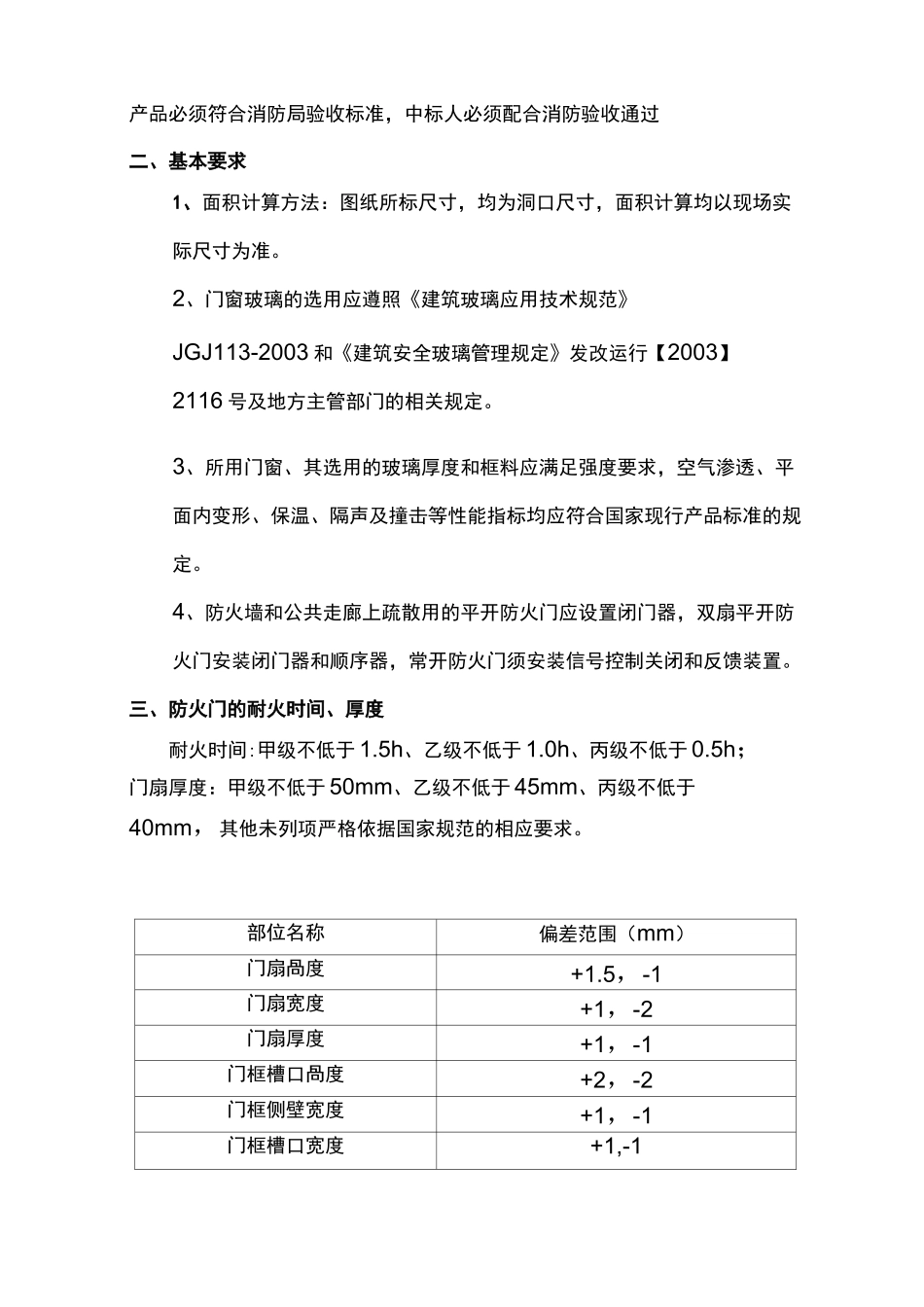

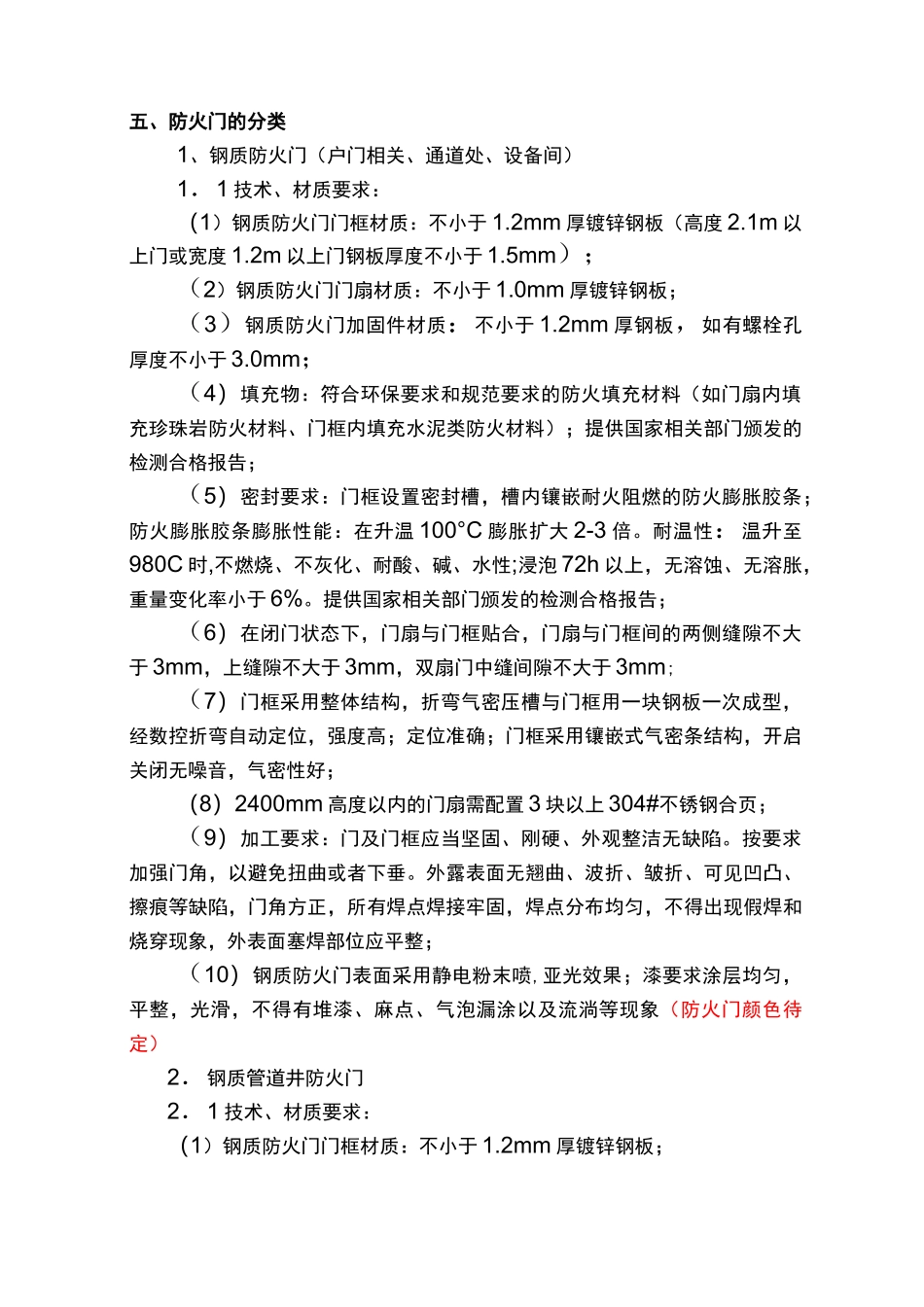

钢制防火门技术要求本工程小区住宅属于高层住宅，地上部分耐火等级二级，地下部分耐火等级一级。一、防火门及其相应配件产品需满足的标准、规范1《钢质防火门窗、防火卷帘》09BJ13-42《防火门》GB12955-20083《防火窗》GB16809-20084《防火门闭门器》〃>—i-r«—v//——L.i.s_i*nA,・、-jI-wGA93-20045《门和卷帘的耐火试验方法》GB7633-876《建筑材料不燃性试验方法》GB/T5464-19997《防火膨胀密封件》GB16807-20098《防火封堵材料》GB23846-20099《建筑设计防火规范》GB50016-200610《建筑内部装修设计防火规范》GB50222-199511《高层民用建筑设计防火规范》GB50045-200512《建筑工程施工质量验收统一标准》GB50300-200113《钢制防火卷帘通用技术条件》GB14102-93除满足国家、行业及山东地方标准等相关标准规范外，必须具备公安部消防产品合格评定中心或原中国消防产品质量认证委员会颁发的消防产品质量认证证书、型式认可证书，以及国家消防产品质量监督检验中心检验合格的认证检验、型式认可检验、型式检验报告。产品必须符合消防局验收标准，中标人必须配合消防验收通过二、基本要求1、面积计算方法：图纸所标尺寸，均为洞口尺寸，面积计算均以现场实际尺寸为准。2、门窗玻璃的选用应遵照《建筑玻璃应用技术规范》JGJ113-2003和《建筑安全玻璃管理规定》发改运行【2003】2116号及地方主管部门的相关规定。3、所用门窗、其选用的玻璃厚度和框料应满足强度要求，空气渗透、平面内变形、保温、隔声及撞击等性能指标均应符合国家现行产品标准的规定。4、防火墙和公共走廊上疏散用的平开防火门应设置闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置。三、防火门的耐火时间、厚度耐火时间:甲级不低于1.5h、乙级不低于1.0h、丙级不低于0.5h；门扇厚度：甲级不低于50mm、乙级不低于45mm、丙级不低于40mm，其他未列项严格依据国家规范的相应要求。部位名称偏差范围（mm）门扇咼度+1.5，-1门扇宽度+1，-2门扇厚度+1，-1门框槽口咼度+2，-2门框侧壁宽度+1，-1门框槽口宽度+1,-1五、防火门的分类1、钢质防火门（户门相关、通道处、设备间）1．1技术、材质要求：（1）钢质防火门门框材质：不小于1.2mm厚镀锌钢板（高度2.1m以上门或宽度1.2m以上门钢板厚度不小于1.5mm）；（2）钢质防火门门扇材质：不小于1.0mm厚镀锌钢板；（3）钢质防火门加固件材质：不小于1.2mm厚钢板，如有螺栓孔厚度不小于3.0mm；（4）填充物：符合环保要求和规范要求的防火填充材料（如门扇内填充珍珠岩防火材料、门框内填充水泥类防火材料）；提供国家相关部门颁发的检测合格报告；（5）密封要求：门框设置密封槽，槽内镶嵌耐火阻燃的防火膨胀胶条；防火膨胀胶条膨胀性能：在升温100°C膨胀扩大2-3倍。耐温性：温升至980C时,不燃烧、不灰化、耐酸、碱、水性;浸泡72h以上，无溶蚀、无溶胀，重量变化率小于6%。提供国家相关部门颁发的检测合格报告；（6）在闭门状态下，门扇与门框贴合，门扇与门框间的两侧缝隙不大于3mm，上缝隙不大于3mm，双扇门中缝间隙不大于3mm;（7）门框采用整体结构，折弯气密压槽与门框用一块钢板一次成型，经数控折弯自动定位，强度高；定位准确；门框采用镶嵌式气密条结构，开启关闭无噪音，气密性好；（8）2400mm高度以内的门扇需配置3块以上304#不锈钢合页；（9）加工要求：门及门框应当坚固、刚硬、外观整洁无缺陷。按要求加强门角，以避免扭曲或者下垂。外露表面无翘曲、波折、皱折、可见凹凸、擦痕等缺陷，门角方正，所有焊点焊接牢固，焊点分布均匀，不得出现假焊和烧穿现象，外表面塞焊部位应平整；（10）钢质防火门表面采用静电粉末喷,亚光效果；漆要求涂层均匀，平整，光滑，不得有堆漆、麻点、气泡漏涂以及流淌等现象（防火门颜色待定）2．钢质管道井防火门2．1技术、材质要求：（1）钢质防火门门框材质：不小于1.2mm厚镀锌钢板；（2）钢质防火门门扇材质：不小于0.8mm厚镀锌钢板；（3）钢质防火门加固件材质:不小于1.2mm钢板，如有螺栓孔厚度不小于3.0mm；（4）填充物：符合环保要求的珍珠岩防火材料；（5）密封要求：门框设置密封槽，槽内镶...
