两处控制电灯线路安装VIP免费

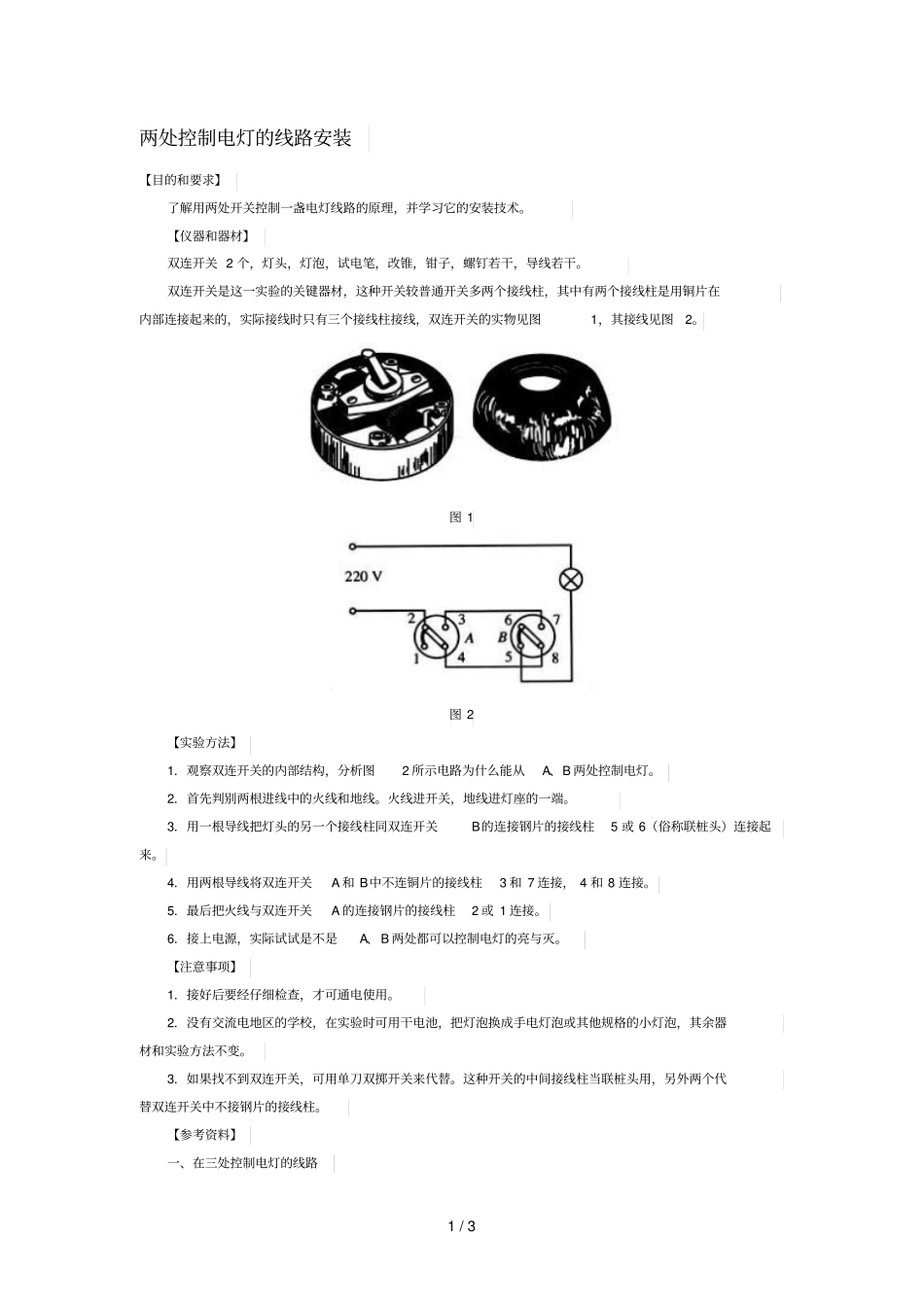

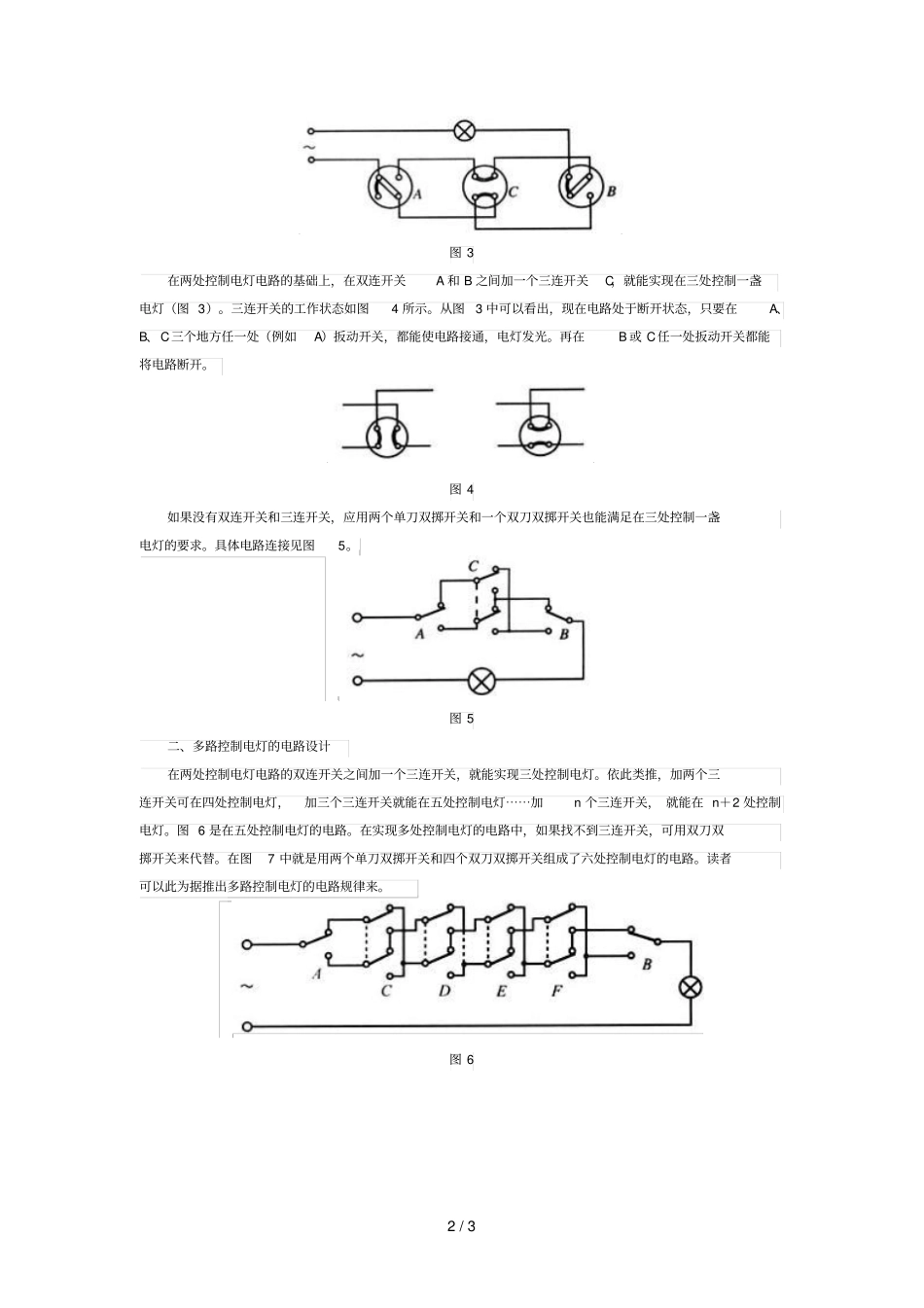

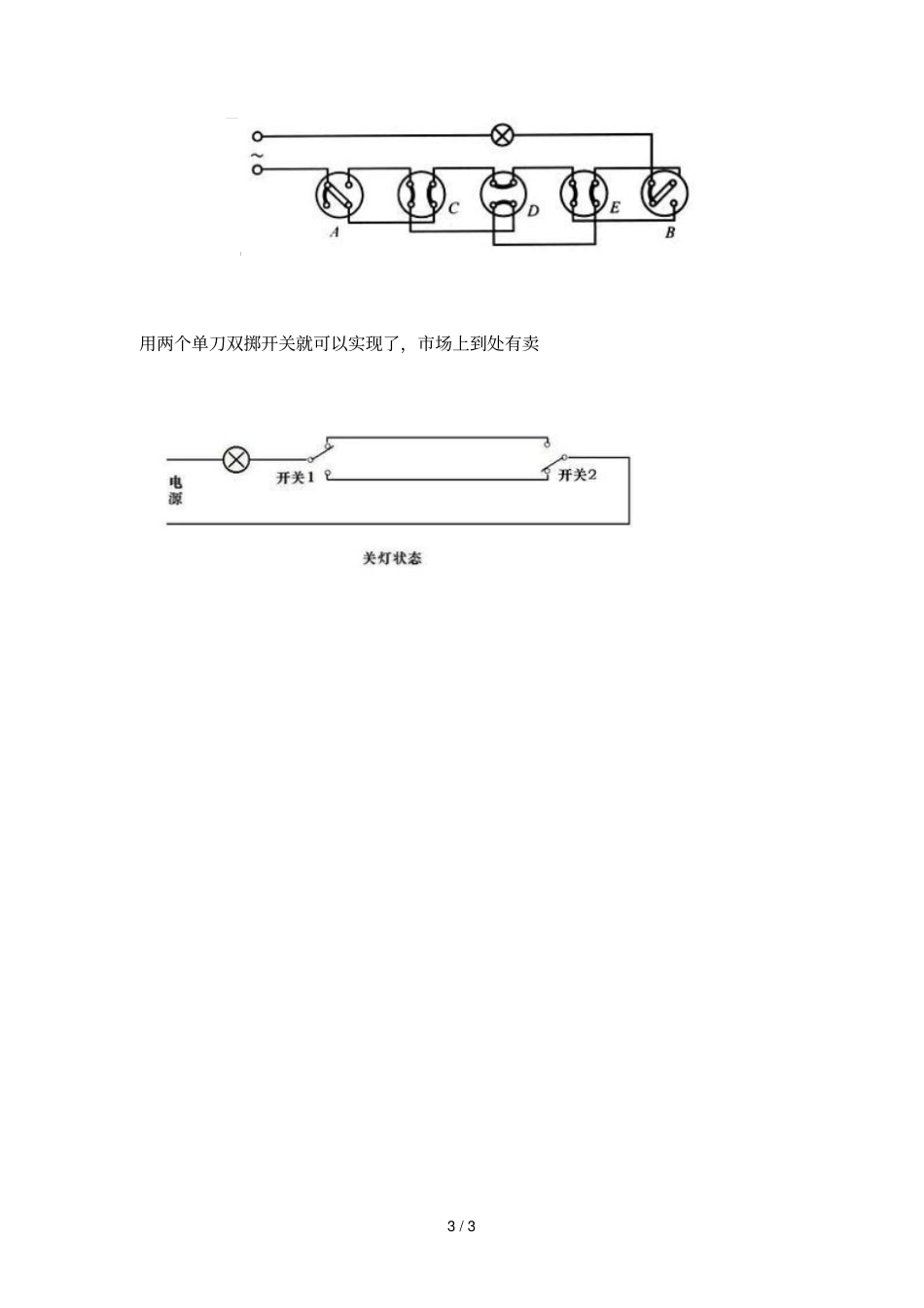

1/3两处控制电灯的线路安装【目的和要求】了解用两处开关控制一盏电灯线路的原理，并学习它的安装技术。【仪器和器材】双连开关2个，灯头，灯泡，试电笔，改锥，钳子，螺钉若干，导线若干。双连开关是这一实验的关键器材，这种开关较普通开关多两个接线柱，其中有两个接线柱是用铜片在内部连接起来的，实际接线时只有三个接线柱接线，双连开关的实物见图1，其接线见图2。图1图2【实验方法】1．观察双连开关的内部结构，分析图2所示电路为什么能从A、B两处控制电灯。2．首先判别两根进线中的火线和地线。火线进开关，地线进灯座的一端。3．用一根导线把灯头的另一个接线柱同双连开关B的连接钢片的接线柱5或6（俗称联桩头）连接起来。4．用两根导线将双连开关A和B中不连铜片的接线柱3和7连接，4和8连接。5．最后把火线与双连开关A的连接钢片的接线柱2或1连接。6．接上电源，实际试试是不是A、B两处都可以控制电灯的亮与灭。【注意事项】1．接好后要经仔细检查，才可通电使用。2．没有交流电地区的学校，在实验时可用干电池，把灯泡换成手电灯泡或其他规格的小灯泡，其余器材和实验方法不变。3．如果找不到双连开关，可用单刀双掷开关来代替。这种开关的中间接线柱当联桩头用，另外两个代替双连开关中不接钢片的接线柱。【参考资料】一、在三处控制电灯的线路2/3图3在两处控制电灯电路的基础上，在双连开关A和B之间加一个三连开关C，就能实现在三处控制一盏电灯（图3）。三连开关的工作状态如图4所示。从图3中可以看出，现在电路处于断开状态，只要在A、B、C三个地方任一处（例如A）扳动开关，都能使电路接通，电灯发光。再在B或C任一处扳动开关都能将电路断开。图4如果没有双连开关和三连开关，应用两个单刀双掷开关和一个双刀双掷开关也能满足在三处控制一盏电灯的要求。具体电路连接见图5。图5二、多路控制电灯的电路设计在两处控制电灯电路的双连开关之间加一个三连开关，就能实现三处控制电灯。依此类推，加两个三连开关可在四处控制电灯，加三个三连开关就能在五处控制电灯⋯⋯加n个三连开关，就能在n＋2处控制电灯。图6是在五处控制电灯的电路。在实现多处控制电灯的电路中，如果找不到三连开关，可用双刀双掷开关来代替。在图7中就是用两个单刀双掷开关和四个双刀双掷开关组成了六处控制电灯的电路。读者可以此为据推出多路控制电灯的电路规律来。图63/3用两个单刀双掷开关就可以实现了，市场上到处有卖
