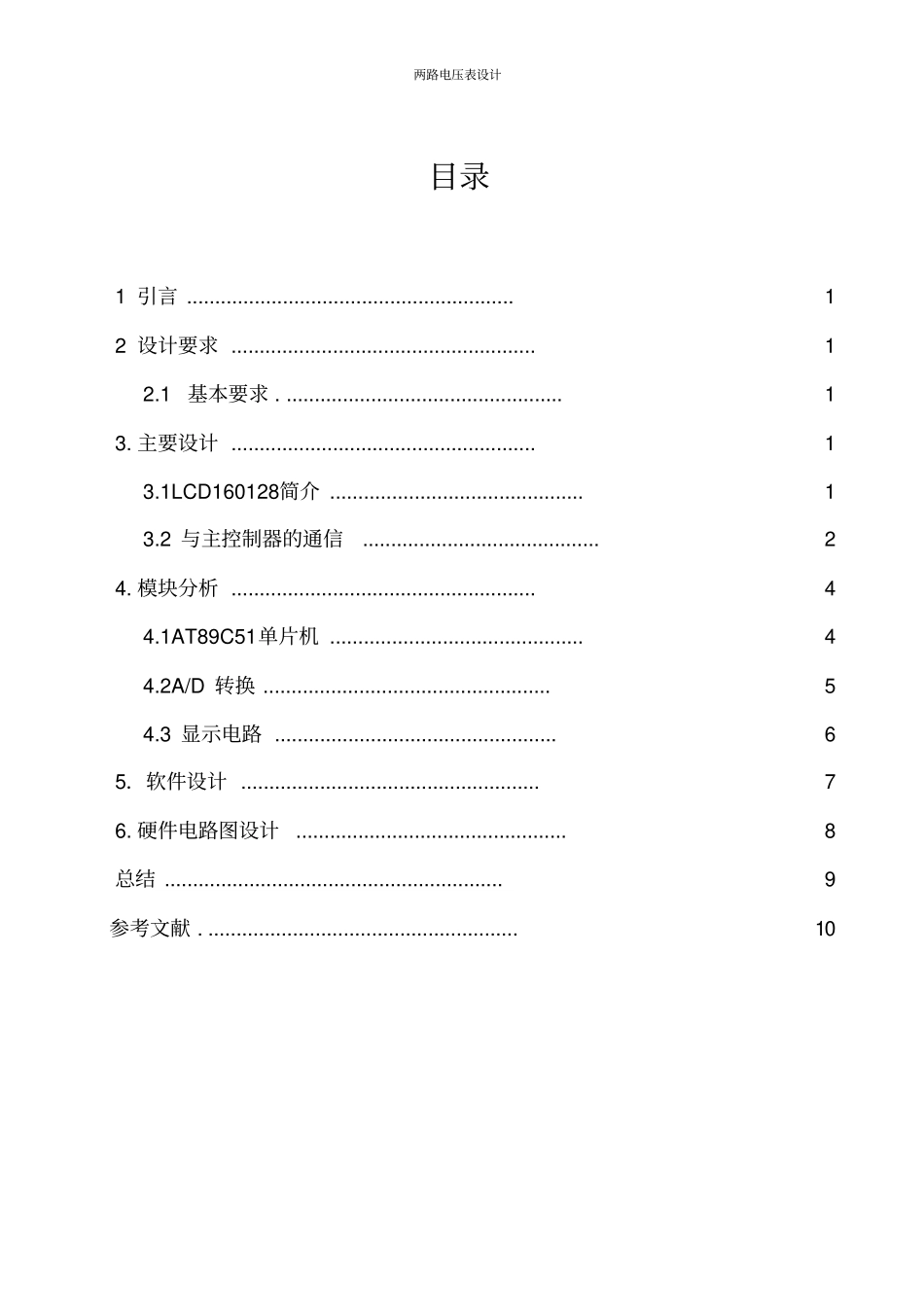

两路电压表设计目录1引言..........................................................12设计要求......................................................12.1基本要求..................................................13.主要设计......................................................13.1LCD160128简介.............................................13.2与主控制器的通信..........................................24.模块分析......................................................44.1AT89C51单片机.............................................44.2A/D转换...................................................54.3显示电路..................................................65．软件设计.....................................................76.硬件电路图设计................................................8总结............................................................9参考文献........................................................10两路电压表设计两路电压表设计11.引言随着人们生活水平的不断提高，单片机控制无疑是人们追求的目标之一，它所给人带来的方便是不可否定的，各种数字系统的应用也使人们的生活更加舒适。数字化控制、智能控制为现代人的工作、生活、科研等方面带来方便。该设计使用AT89C51单片机作控制器，LED数码管，单片机接受传感器输出，经处理用LED数码管实现电压值显示。2.设计要求2.1基本要求数字电压表的设计即将连续的模拟电压信号经过A/D转换器转换成二进制数值，再经由单片机软件编程转换成十进制数值并通过显示屏显示。。3.主要设计3.1LCD160128简介LCD160128是一种图形点阵液晶显示模组。它用T6963C作为控制器，KS0086作为驱动的160(列)X128(行)的全点阵液晶显示。具有与INTER8080时序相适配的MPU接口功能，并有专门的指令集，可完成文本显示和图形显示的功能设置。LCD160128液晶显示器的工作电压为+5V士10%，能够显示显示10个(/行)X8共120个(16X16点阵)的中文字符，共有13条操作指令。两路电压表设计21.芯片引脚及其功能表1引脚功能3.2与主控制器的通信1.读状态在数据读写操作之前必须进行状态检查。T6963C的状态可以从数据总线中读取。此时RD#和CE#引脚为低电平，WR#和C/D#引脚为高电平。状态字格式如下所示：MSBLSBSTA7D7STA6D6STA5D5STA4D4STA3D3STA2D2STA1D1STA0D0表2状态子STA0指令读写状态0：禁止；1：使能；STA1数据读写状态0：禁止；1：使能；两路电压表设计3STA2自动模式数据读状态0：禁止；1：使能；STA3自动模式数据写状态0：禁止；1：使能；STA4保留STA5控制器操作状态0：禁止；1：使能；STA6读屏/考屏错误标志0：无错误；1：错误；STA7闪烁状态检查0：关显示；1：正常显示注意1：必须同时检查STA0与STA1的状态，由于硬件中断可能引起数据错误操作。注意2：STA0与STA1用于大多数模式的状态检查。注意3：STA2与STA3用于自动模式数据读写使能，此模式下，STA0与STA1无效。状态检查流程：图1状态检查流程图2.在T6963C指令中有的指令需要参数的补充，T6963C指令参数的输入是在指令代码写入之前。下面是T6963C指令写入的流程图。两路电压表设计4图3T6963C指令写入的流程图4.模块分析4.1AT89C51单片机接口分配电路设计如右图2所示：P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在这里P0口作为输入与输出分别与ADC0808的输出端和LCD显示的输入端相连，且P0外部被阻值为1K?的电阻拉高。P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作图2单片机接口电路两路电压表设计5为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部...
