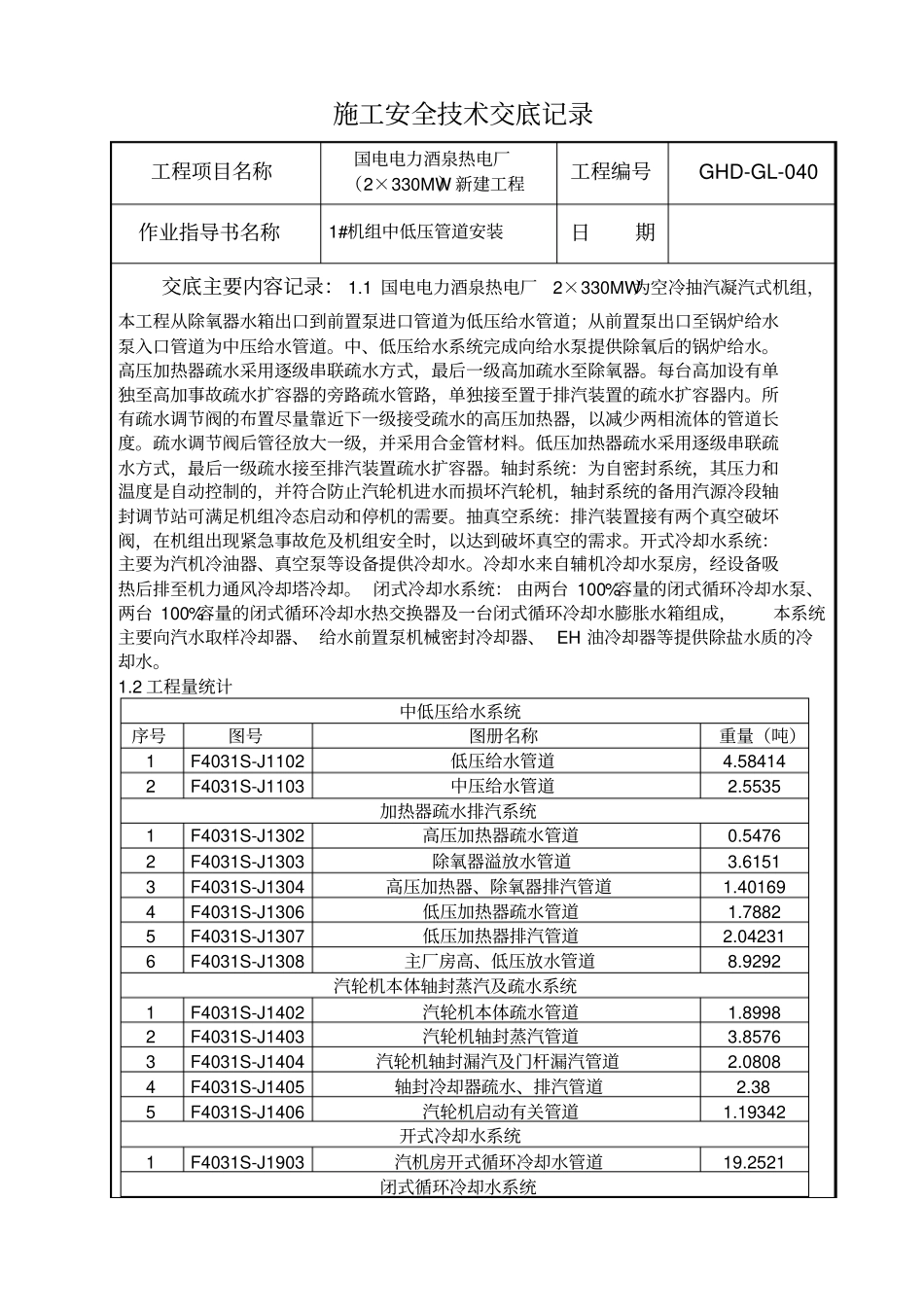

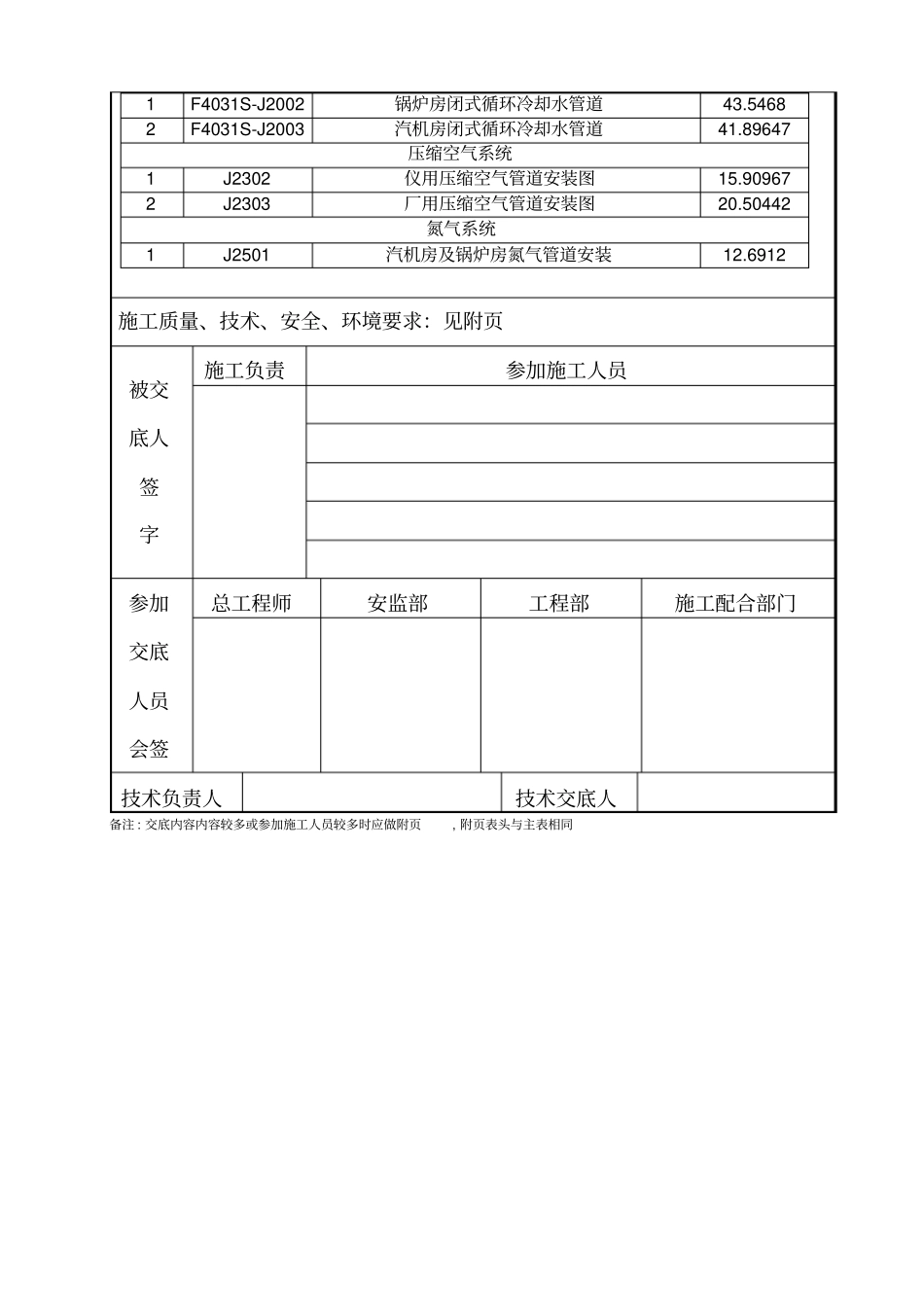

施工安全技术交底记录工程项目名称国电电力酒泉热电厂（2×330MW）新建工程工程编号GHD-GL-040作业指导书名称1#机组中低压管道安装日期交底主要内容记录：1.1国电电力酒泉热电厂2×330MW为空冷抽汽凝汽式机组，本工程从除氧器水箱出口到前置泵进口管道为低压给水管道；从前置泵出口至锅炉给水泵入口管道为中压给水管道。中、低压给水系统完成向给水泵提供除氧后的锅炉给水。高压加热器疏水采用逐级串联疏水方式，最后一级高加疏水至除氧器。每台高加设有单独至高加事故疏水扩容器的旁路疏水管路，单独接至置于排汽装置的疏水扩容器内。所有疏水调节阀的布置尽量靠近下一级接受疏水的高压加热器，以减少两相流体的管道长度。疏水调节阀后管径放大一级，并采用合金管材料。低压加热器疏水采用逐级串联疏水方式，最后一级疏水接至排汽装置疏水扩容器。轴封系统：为自密封系统，其压力和温度是自动控制的，并符合防止汽轮机进水而损坏汽轮机，轴封系统的备用汽源冷段轴封调节站可满足机组冷态启动和停机的需要。抽真空系统：排汽装置接有两个真空破坏阀，在机组出现紧急事故危及机组安全时，以达到破坏真空的需求。开式冷却水系统：主要为汽机冷油器、真空泵等设备提供冷却水。冷却水来自辅机冷却水泵房，经设备吸热后排至机力通风冷却塔冷却。闭式冷却水系统：由两台100%容量的闭式循环冷却水泵、两台100%容量的闭式循环冷却水热交换器及一台闭式循环冷却水膨胀水箱组成，本系统主要向汽水取样冷却器、给水前置泵机械密封冷却器、EH油冷却器等提供除盐水质的冷却水。1.2工程量统计中低压给水系统序号图号图册名称重量（吨）1F4031S-J1102低压给水管道4.584142F4031S-J1103中压给水管道2.5535加热器疏水排汽系统1F4031S-J1302高压加热器疏水管道0.54762F4031S-J1303除氧器溢放水管道3.61513F4031S-J1304高压加热器、除氧器排汽管道1.401694F4031S-J1306低压加热器疏水管道1.78825F4031S-J1307低压加热器排汽管道2.042316F4031S-J1308主厂房高、低压放水管道8.9292汽轮机本体轴封蒸汽及疏水系统1F4031S-J1402汽轮机本体疏水管道1.89982F4031S-J1403汽轮机轴封蒸汽管道3.85763F4031S-J1404汽轮机轴封漏汽及门杆漏汽管道2.08084F4031S-J1405轴封冷却器疏水、排汽管道2.385F4031S-J1406汽轮机启动有关管道1.19342开式冷却水系统1F4031S-J1903汽机房开式循环冷却水管道19.2521闭式循环冷却水系统1F4031S-J2002锅炉房闭式循环冷却水管道43.54682F4031S-J2003汽机房闭式循环冷却水管道41.89647压缩空气系统1J2302仪用压缩空气管道安装图15.909672J2303厂用压缩空气管道安装图20.50442氮气系统1J2501汽机房及锅炉房氮气管道安装12.6912施工质量、技术、安全、环境要求：见附页被交底人签字施工负责参加施工人员参加交底人员会签总工程师安监部工程部施工配合部门技术负责人技术交底人备注:交底内容内容较多或参加施工人员较多时应做附页,附页表头与主表相同施工安全技术交底记录附页工程项目名称国电电力酒泉热电厂（2×330MW）新建工程工程编号GHD-GL-040作业指导书名称1#机组中低压管道安装日期施工质量、技术、安全、环境要求9.1作业程序9.2作业方法、内容和标准9.2.1下料9.2.1对需要现场配制的管道的划线下料9.2.1.1划线下料前对材料检查，主要是：管道、管件应有供货单位的合格证件，合格证件包括钢号，化学成份，机械性能以及几何尺寸的保证值等。9.2.1.2管道下料前将管子内部必须清理干净。9.2.1.3以图纸为依据，首先在施工原始记录本上划出管道安装示意图，计算出下料尺寸，并标注清楚。9.2.1.4根据计算出的下料尺寸，合理安排管材进行下料，控制管材损耗量。9.2.1.5合理下料，注意节约，避免浪费。9.2.1.6管径DN≤76mm，管道壁厚δ≤5mm的小口管径，可用砂轮切割机下料。9.2.1.7管道下料尺寸除按图纸尺寸外，还应按现场进行实测，两者无误差时才能划线下料。9.2.2坡口加工9.2.2.1利用坡口机加工坡口。坡口型式和尺寸应按设计图纸确定。当设计无规定时，应按DL5031—94（焊接篇）的规定加工。9.2.2.2管道经下料及坡口加工后按下列要求进行检查，合格后应进行封堵，需对口时再进行组对。...
