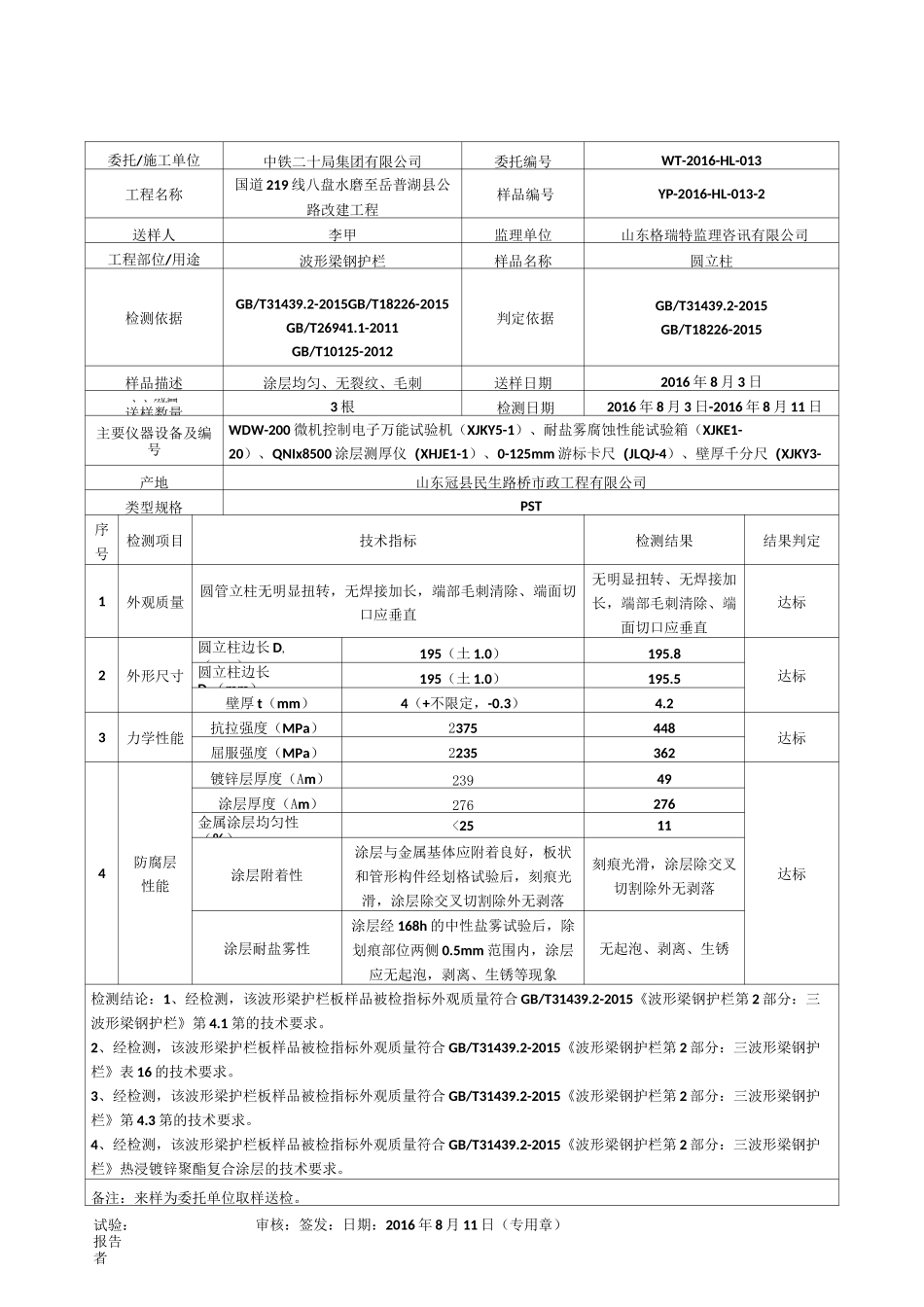

护栏板试验检测报告第1页，共2页试验室名称：新疆公路桥梁试验检测中心报告编号：BG-2016-HL-013审核：签发：日期：2016年8月11日（专用章）试验：报告者委托/施工单位中铁二十局集团有限公司委托编号WT-2016-HL-013工程名称国道219线八盘水磨至岳普湖县公路改建工程样品编号YP-2016-HL-013-1送样人李甲监理单位山东格瑞特监理咨讯有限公司工程部位/用途波形梁钢护栏样品名称三波形梁钢护栏板检测依据GB/T31439.2-2015GB/T18226-2015GB/T26941.1-2011GB/T10125-2012判定依据GB/T31439.2-2015GB/T18226-2015样品描述涂层均匀、无裂纹、毛刺送样日期2016年8月3日、、F.r.\/..i==t送样数量3块检测日期2016年8月3日-2016年8月11日主要仪器设备及编号WDW-200微机控制电子万能试验机（XJKY5-1）、耐盐雾腐蚀性能试验箱（XJKE1-20）、QNIx8500涂层测厚仪（XHJE1-1）、0-125mm游标卡尺（JLQJ-4）、壁厚千分尺（XJKY3-6）、电子天平（XJKE3-3）产地山东冠县民生路桥市政工程有限公司类型规格RTB01序号检测项目技术指标检测结果结果判定1外观质量三波形梁板构件应无明显扭转、变形、纵横切断面及螺孔边缘应做倒角处理，过渡圆滑，无卷沿、飞边和毛刺。无明显扭转、变形、无卷沿、飞边和毛刺达标2外形尺寸板宽B(mm)506(±5)508达标板厚t(mm)4（+不限定，0）4.10外波高H（mm）85(+3，-0)85内波高h1（mm）83±2813力学性能抗拉强度（MPa）2375451达标屈服强度（MPa）22353554防腐层性能镀锌层厚度（Am）23953达标涂层厚度（Am）276133金属涂层均匀性（％）<2515涂层附着性涂层与金属基体应附着良好，板状和管形构件经划格试验后，刻痕光滑，刻痕光滑，涂层除交叉切割除外无剥落涂层耐盐雾性涂层经168h的中性盐雾试验后，除划痕部位两侧0.5mm范围内，涂层应无起泡，剥离、生锈等现象无起泡、剥离、生锈检测结论：1、经检测，该波形梁护栏板样品被检指标外观质量符合GB/T31439.2-2015《波形梁钢护栏第2部分：三波形梁钢护栏》第4.1第的技术要求。2、经检测，该波形梁护栏板样品被检指标外观质量符合GB/T31439.2-2015《波形梁钢护栏第2部分：三波形梁钢护栏》表11的技术要求。3、经检测，该波形梁护栏板样品被检指标外观质量符合GB/T31439.2-2015《波形梁钢护栏第2部分：三波形梁钢护栏》第4.3第的技术要求。4、经检测，该波形梁护栏板样品被检指标外观质量符合GB/T31439.2-2015《波形梁钢护栏第2部分：三波形梁钢护栏》热浸镀锌聚酯复合涂层的技术要求。立柱试验检测报告第2页，共2页试验室名称：新疆公路桥梁试验检测中心报告编号：BG-2016-HL-013审核：签发：日期：2016年8月11日（专用章）试验：报告者备注：来样为委托单位取样送检。审核：签发：日期：2016年8月11日（专用章）试验：报告者委托/施工单位中铁二十局集团有限公司委托编号WT-2016-HL-013工程名称国道219线八盘水磨至岳普湖县公路改建工程样品编号YP-2016-HL-013-2送样人李甲监理单位山东格瑞特监理咨讯有限公司工程部位/用途波形梁钢护栏样品名称圆立柱检测依据GB/T31439.2-2015GB/T18226-2015GB/T26941.1-2011GB/T10125-2012判定依据GB/T31439.2-2015GB/T18226-2015样品描述涂层均匀、无裂纹、毛刺送样日期2016年8月3日、、F.r.\/..i==t送样数量3根检测日期2016年8月3日-2016年8月11日主要仪器设备及编号WDW-200微机控制电子万能试验机（XJKY5-1）、耐盐雾腐蚀性能试验箱（XJKE1-20）、QNIx8500涂层测厚仪（XHJE1-1）、0-125mm游标卡尺（JLQJ-4）、壁厚千分尺（XJKY3-6）、电子天平（XJKE3-3）产地山东冠县民生路桥市政工程有限公司类型规格PST序号检测项目技术指标检测结果结果判定1外观质量圆管立柱无明显扭转，无焊接加长，端部毛刺清除、端面切口应垂直无明显扭转、无焊接加长，端部毛刺清除、端面切口应垂直达标2外形尺寸圆立柱边长D,（mm）195（土1.0）195.8达标圆立柱边长D2（mm）195（土1.0）195.5壁厚t（mm）4（+不限定，-0.3）4.23力学性能抗拉强度（MPa）2375448达标屈服强度（MPa）22353624防腐层性能镀锌层厚度（Am）23949达标涂层厚度（Am）276276金属涂层均匀性（％）<2511涂层附着性涂层与金属基体应附着良好，...
