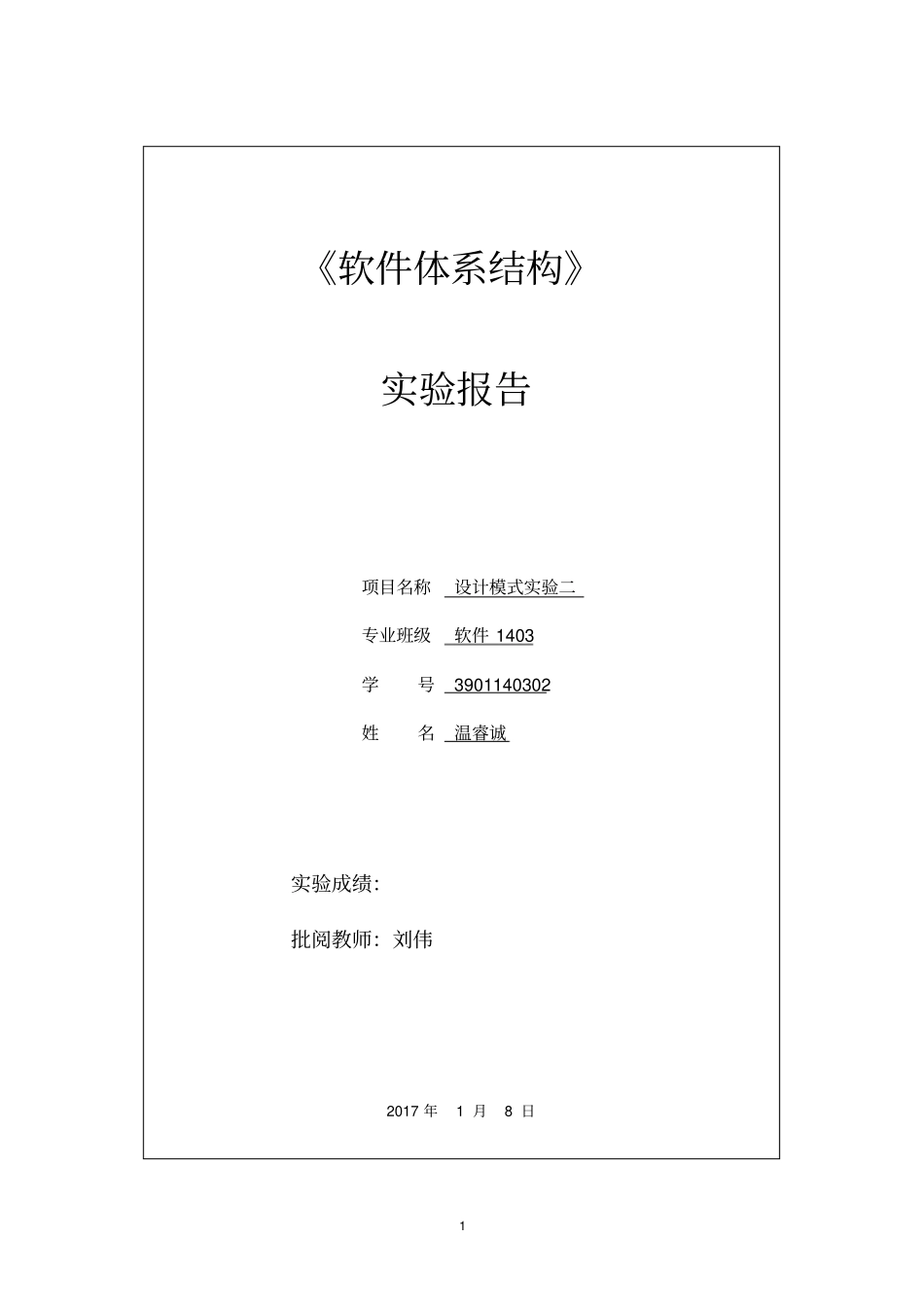

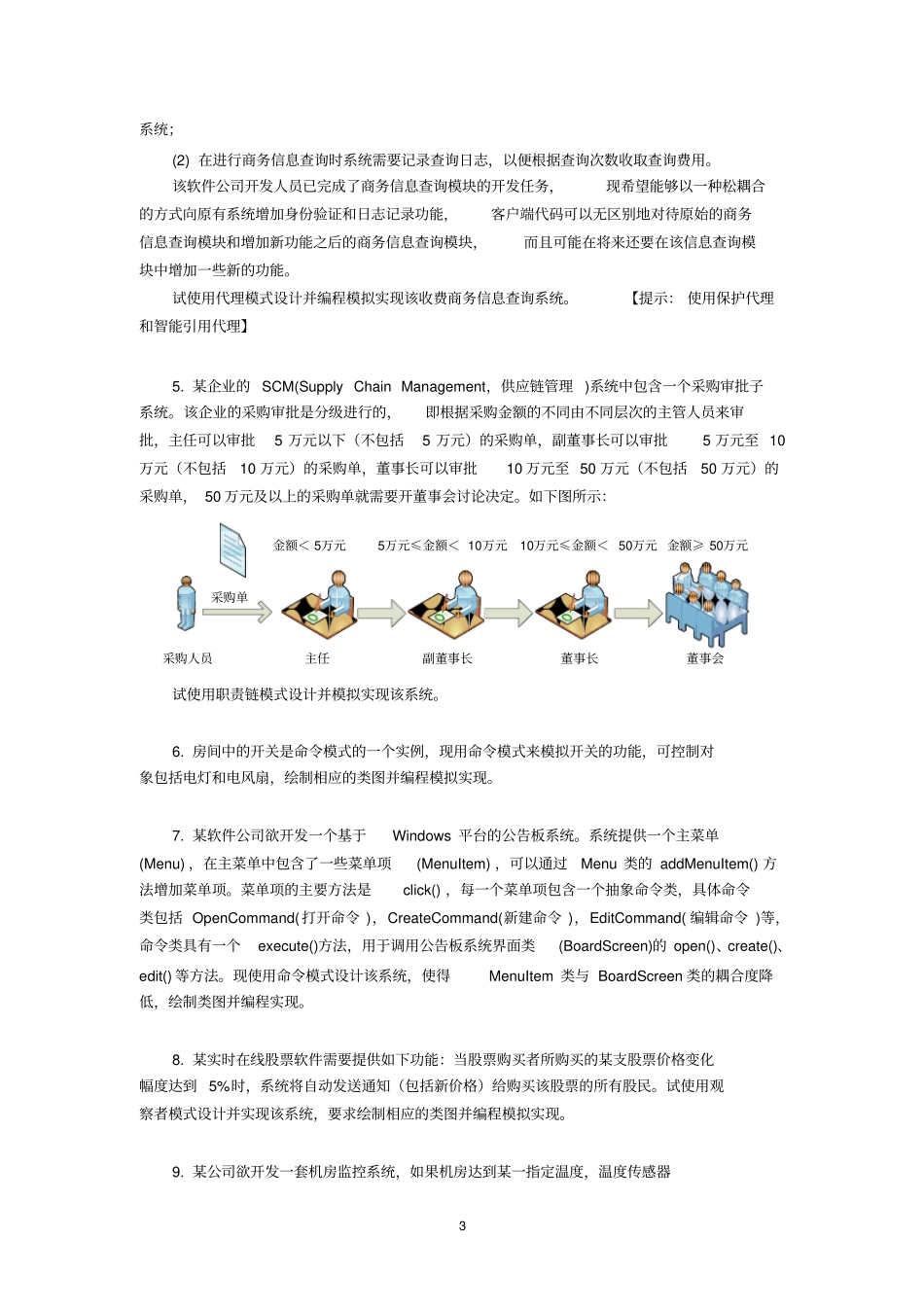

1《软件体系结构》实验报告项目名称设计模式实验二专业班级软件1403学号3901140302姓名温睿诚实验成绩：批阅教师：刘伟2017年1月8日2实验3设计模式实验二实验学时：4每组人数：1实验类型：3（1：基础性2：综合性3：设计性4：研究性）实验要求：1（1：必修2：选修3：其它）实验类别：3（1：基础2：专业基础3：专业4：其它）一、实验目的熟练使用PowerDesigner和任意一种面向对象编程语言实现几种常见的结构型设计模式和行为型设计模式，包括外观模式、代理模式、职责链模式、命令模式、观察者模式和策略模式，理解每一种设计模式的模式动机，掌握模式结构，学习如何使用代码实现这些模式。二、实验内容1.某软件公司为新开发的智能手机控制与管理软件提供了一键备份功能，通过该功能可以将原本存储在手机中的通信录、短信、照片、歌曲等资料一次性全部拷贝到移动存储介质（例如MMC卡或SD卡）中。在实现过程中需要与多个已有的类进行交互，例如通讯录管理类、短信管理类等，为了降低系统的耦合度，试使用外观模式来设计并编程模拟实现该一键备份功能。2.某信息系统需要提供一个数据处理和报表显示模块，该模块可以读取不同类型的文件中的数据并将数据转换成XML格式，然后对数据进行统计分析，最后以报表方式来显示数据。由于该过程需要涉及到多个类，试使用外观模式设计该数据处理和报表显示模块。考虑到有些文件本身已经是XML格式，无须进行格式转换，为了让系统具有更好的扩展性，在系统设计中可以引入抽象外观类。3.在某应用软件中需要记录业务方法的调用日志，在不修改现有业务类的基础上为每一个类提供一个日志记录代理类，在代理类中输出日志，例如在业务方法method()调用之前输出“方法method()被调用，调用时间为2016-11-510:10:10”，调用之后如果没有抛异常则输出“方法method()调用成功”，否则输出“方法method()调用失败”。在代理类中调用真实业务类的业务方法，使用代理模式设计该日志记录模块的结构，绘制类图并编程模拟实现。4.某软件公司承接了某信息咨询公司的收费商务信息查询系统的开发任务，该系统的基本需求如下：(1)在进行商务信息查询之前用户需要通过身份验证，只有合法用户才能够使用该查询3系统；(2)在进行商务信息查询时系统需要记录查询日志，以便根据查询次数收取查询费用。该软件公司开发人员已完成了商务信息查询模块的开发任务，现希望能够以一种松耦合的方式向原有系统增加身份验证和日志记录功能，客户端代码可以无区别地对待原始的商务信息查询模块和增加新功能之后的商务信息查询模块，而且可能在将来还要在该信息查询模块中增加一些新的功能。试使用代理模式设计并编程模拟实现该收费商务信息查询系统。【提示：使用保护代理和智能引用代理】5.某企业的SCM(SupplyChainManagement，供应链管理)系统中包含一个采购审批子系统。该企业的采购审批是分级进行的，即根据采购金额的不同由不同层次的主管人员来审批，主任可以审批5万元以下（不包括5万元）的采购单，副董事长可以审批5万元至10万元（不包括10万元）的采购单，董事长可以审批10万元至50万元（不包括50万元）的采购单，50万元及以上的采购单就需要开董事会讨论决定。如下图所示：采购人员采购单主任副董事长董事长董事会金额＜5万元5万元≤金额＜10万元10万元≤金额＜50万元金额≥50万元试使用职责链模式设计并模拟实现该系统。6.房间中的开关是命令模式的一个实例，现用命令模式来模拟开关的功能，可控制对象包括电灯和电风扇，绘制相应的类图并编程模拟实现。7.某软件公司欲开发一个基于Windows平台的公告板系统。系统提供一个主菜单(Menu)，在主菜单中包含了一些菜单项(MenuItem)，可以通过Menu类的addMenuItem()方法增加菜单项。菜单项的主要方法是click()，每一个菜单项包含一个抽象命令类，具体命令类包括OpenCommand(打开命令)，CreateCommand(新建命令)，EditCommand(编辑命令)等，命令类具有一个execute()方法，用于调用公告板系统界面类(BoardScreen)的open()、create()、edit()等方法。现使用命令模式设计该系统，使得MenuItem类与BoardScreen类的耦合度降低，绘制类图并编...
