地热井施工设计VIP免费

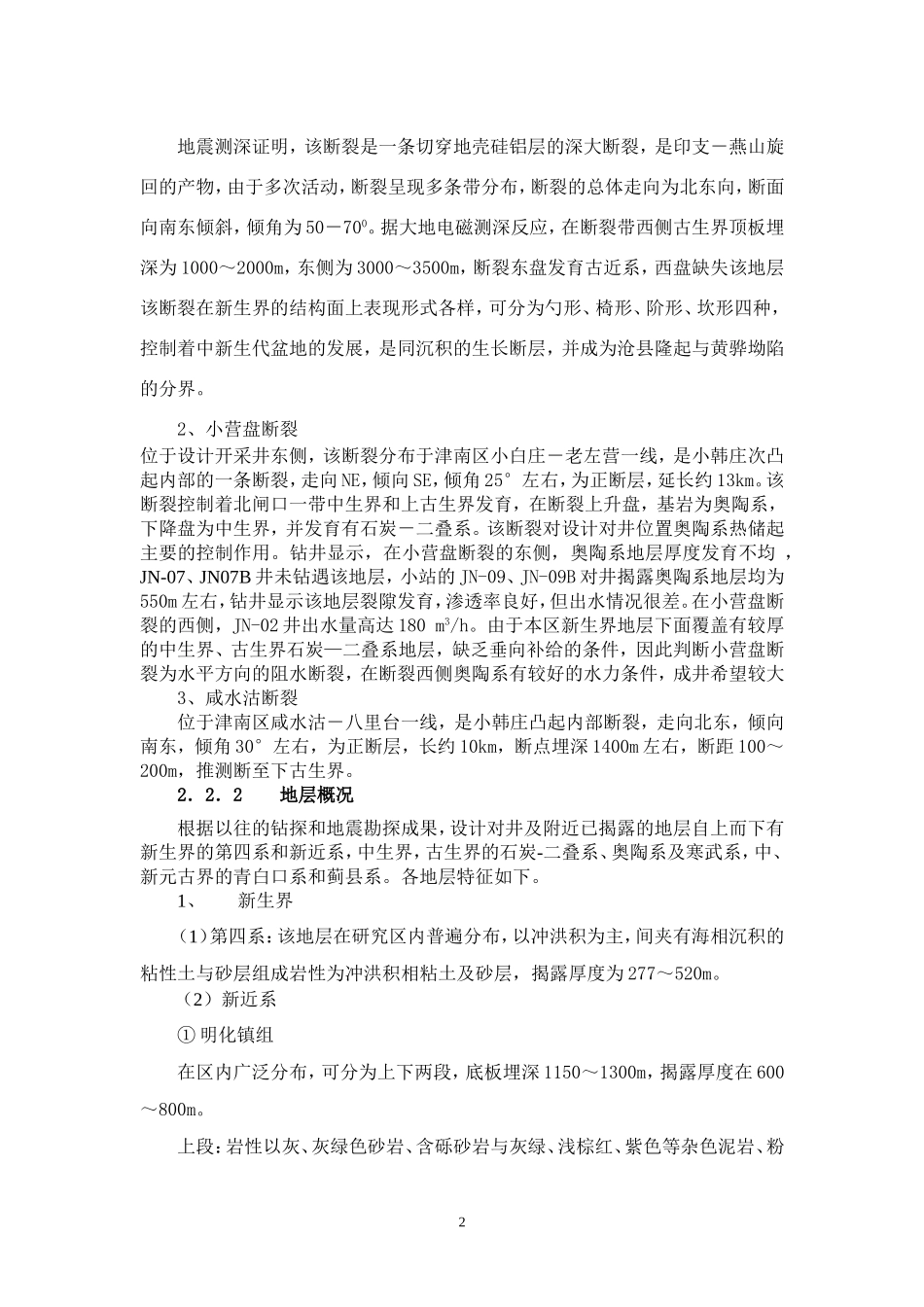

2.地质施工设计2．1基本数据1.地热开采井井号：JNR-11设计井深：2000m目的层：中元古界蓟县系雾迷山组地热井坐标：X：20533912，Y：43140842.地热回灌井井号：JN-11B设计井深：2100m目的层：中元古界蓟县系雾迷山组地热井坐标：X：20534925，Y：4314236地理位置：位于JNR-11井东侧，井口相距1.06km。2．2地热地质条件2．2．1地质构造条件设计对井位于万家码头地热田Ⅳ级构造单元小韩庄凸起之北部。小韩庄凸起在平面上呈北北东（NNE）向展布，在空间上为一个南高北低的断块状侵蚀剥蚀孤山，东部、南部陡峭，北部、西部平缓。凸起最高部位在万家码头一带，隐伏深度在900m左右。区域上对小韩庄凸起空间展布影响较大的断裂有东、西部北北东（NNE）向的沧东断裂和白塘口东断裂，南、北部近东西（EW）向的海河断裂和增福台断裂。在小韩庄凸起内部，发育有北北东向和北西西向的咸水沽断裂、小营盘断裂、独流碱河断裂，这些次级断裂相互作用，将小韩庄凸起分割成两个次级凸起和次级凹陷，即王稳庄次凸起，双河桥次凸起，咸水沽次凹陷和北闸口次凹陷，北闸口次凹陷基岩顶板埋深1400～1500m，具有良好的热流背景（见图2-1）。对北闸口次凹陷地热地质影响最大的是东部北北东（NNE）向的沧东断裂和北北东（NNE）向的小营盘断裂等次级断裂，这些构造，对局部地层分布、水热均衡有一定的影响。1、沧东断裂1地震测深证明，该断裂是一条切穿地壳硅铝层的深大断裂，是印支－燕山旋回的产物，由于多次活动，断裂呈现多条带分布，断裂的总体走向为北东向，断面向南东倾斜，倾角为50－700。据大地电磁测深反应，在断裂带西侧古生界顶板埋深为1000～2000m，东侧为3000～3500m，断裂东盘发育古近系，西盘缺失该地层该断裂在新生界的结构面上表现形式各样，可分为勺形、椅形、阶形、坎形四种，控制着中新生代盆地的发展，是同沉积的生长断层，并成为沧县隆起与黄骅坳陷的分界。2、小营盘断裂位于设计开采井东侧，该断裂分布于津南区小白庄－老左营一线，是小韩庄次凸起内部的一条断裂，走向NE，倾向SE，倾角25°左右，为正断层，延长约13km。该断裂控制着北闸口一带中生界和上古生界发育，在断裂上升盘，基岩为奥陶系，下降盘为中生界，并发育有石炭－二叠系。该断裂对设计对井位置奥陶系热储起主要的控制作用。钻井显示，在小营盘断裂的东侧，奥陶系地层厚度发育不均，JN-07、JN07B井未钻遇该地层，小站的JN-09、JN-09B对井揭露奥陶系地层均为550m左右，钻井显示该地层裂隙发育，渗透率良好，但出水情况很差。在小营盘断裂的西侧，JN-02井出水量高达180m3/h。由于本区新生界地层下面覆盖有较厚的中生界、古生界石炭—二叠系地层，缺乏垂向补给的条件，因此判断小营盘断裂为水平方向的阻水断裂，在断裂西侧奥陶系有较好的水力条件，成井希望较大3、咸水沽断裂位于津南区咸水沽－八里台一线，是小韩庄凸起内部断裂，走向北东，倾向南东，倾角30°左右，为正断层，长约10km，断点埋深1400m左右，断距100～200m，推测断至下古生界。2．2．2地层概况根据以往的钻探和地震勘探成果，设计对井及附近已揭露的地层自上而下有新生界的第四系和新近系，中生界，古生界的石炭-二叠系、奥陶系及寒武系，中、新元古界的青白口系和蓟县系。各地层特征如下。1、新生界（1）第四系：该地层在研究区内普遍分布，以冲洪积为主，间夹有海相沉积的粘性土与砂层组成岩性为冲洪积相粘土及砂层，揭露厚度为277～520m。（2）新近系①明化镇组在区内广泛分布，可分为上下两段，底板埋深1150～1300m，揭露厚度在600～800m。上段：岩性以灰、灰绿色砂岩、含砾砂岩与灰绿、浅棕红、紫色等杂色泥岩、粉2砂质泥岩成不等厚互层，间夹薄层浅灰绿色泥质粉砂岩、细砂岩、钙质砂岩，成岩性和胶结程度自上而下逐渐变好。下段：以棕红、紫红、灰绿色厚层泥岩、砂质泥岩夹灰绿、灰白色细砂岩为主，泥岩普遍含砂，有较多的钙质团块，砂岩层理发育。②馆陶组区内均有分布，底板埋深在1350～1700m，厚度在200～400m。上部岩性为灰色粉砂岩与棕红色、灰色泥岩成等厚互层；中部以泥岩为主；下部为灰黄、浅灰色中粗含砾砂岩夹灰色泥岩，与下伏中生界地层...
