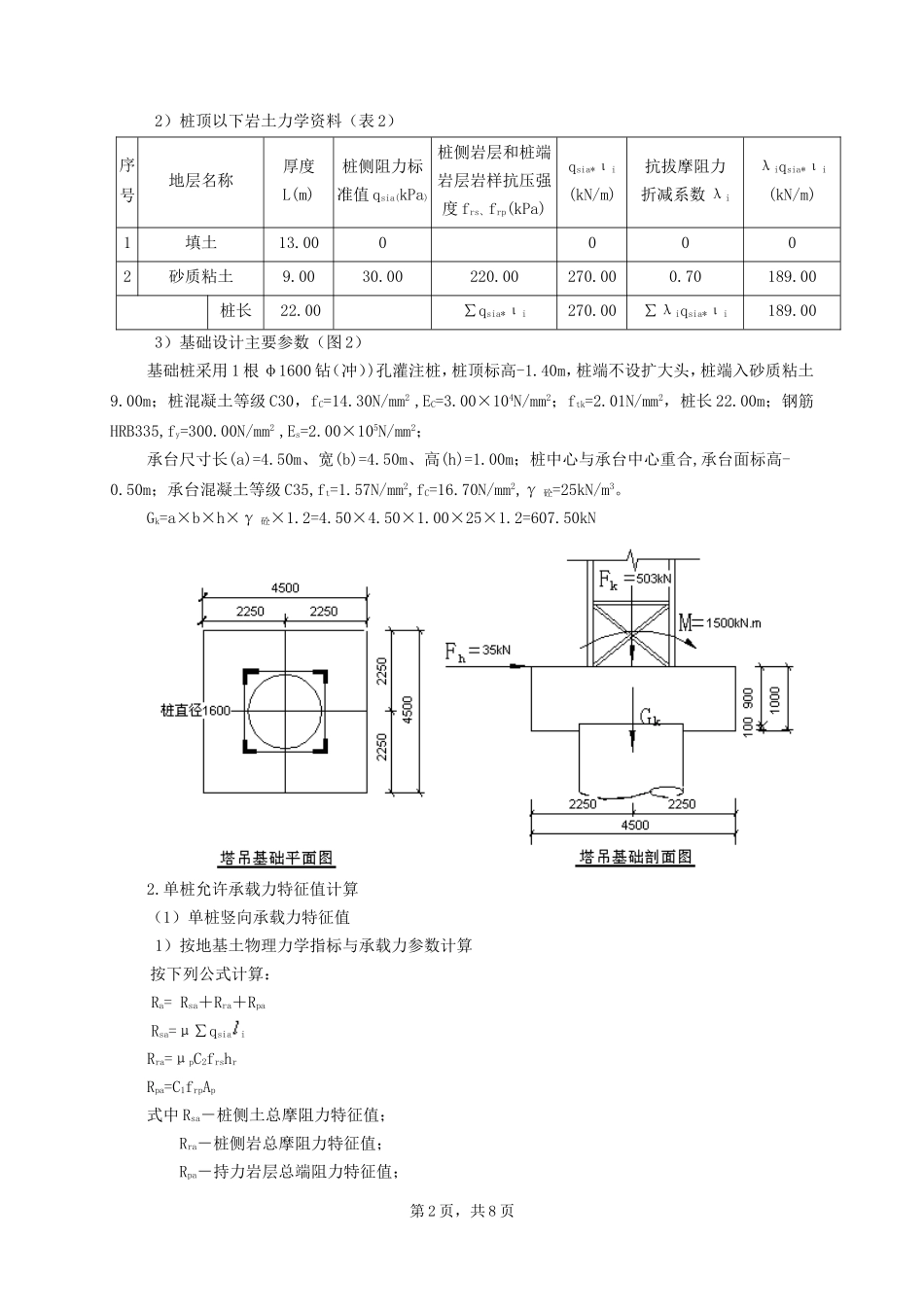

塔吊基础设计(单桩)计算书工程名称：振华电子工业厂区工程编制单位：中国振华集团建筑工程公司1.计算参数（1）基本参数工程建筑面积29503.49m2,总高度64m,主楼地上14层,裙楼4层，地下主楼二层，裙楼一层；塔吊型号QZT63A(5510)臂长55.00m,初装高度39.00m；塔身尺寸1.63m,基坑开挖深度-1.50m；现场地面标高0.00m,基础面标高-0.50m。（2）计算参数1）塔机基础受力情况（表1）基础荷载P(kN)M(kN.m)FkFhMMZ503.0035.001500.00200.00比较桩基础塔机的工作状态和非工作状态的受力情况，塔机基础按工作状态计算（图1）：Fk=503.00×1.2=603.60kNFh=35.00×1.4=49.00kNMk=(1500.00+35.0×0.90)×1.4=2144.10kN.mMkFMzkF=F=M=zM=基础顶面所受垂直力基础顶面所受水平力基础所受扭矩基础顶面所受倾覆力矩hFh塔吊基础受力示意图第1页，共8页2）桩顶以下岩土力学资料（表2）序号地层名称厚度L(m)桩侧阻力标准值qsia(kPa)桩侧岩层和桩端岩层岩样抗压强度frs、frp(kPa)qsia*ιi(kN/m)抗拔摩阻力折减系数λiλiqsia*ιi(kN/m)1填土13.0000002砂质粘土9.0030.00220.00270.000.70189.00桩长22.00∑qsia*ιi270.00∑λiqsia*ιi189.003）基础设计主要参数（图2）基础桩采用1根φ1600钻（冲）)孔灌注桩，桩顶标高-1.40m，桩端不设扩大头，桩端入砂质粘土9.00m；桩混凝土等级C30，fC=14.30N/mm2,EC=3.00×104N/mm2；ftk=2.01N/mm2，桩长22.00m；钢筋HRB335,fy=300.00N/mm2,Es=2.00×105N/mm2；承台尺寸长(a)=4.50m、宽(b)=4.50m、高(h)=1.00m；桩中心与承台中心重合,承台面标高-0.50m；承台混凝土等级C35,ft=1.57N/mm2,fC=16.70N/mm2,γ砼=25kN/m3。Gk=a×b×h×γ砼×1.2=4.50×4.50×1.00×25×1.2=607.50kN2.单桩允许承载力特征值计算（1）单桩竖向承载力特征值1）按地基土物理力学指标与承载力参数计算按下列公式计算：Ra=Rsa＋Rra＋RpaRsa=μ∑qsiaiRra=μpC2frshrRpa=C1frpAp式中Rsa－桩侧土总摩阻力特征值；Rra－桩侧岩总摩阻力特征值；Rpa－持力岩层总端阻力特征值；第2页，共8页μp－桩嵌岩端截面周长；hr－嵌岩深度，当岩面倾斜时以低点起计；Ap－桩截面面积，对扩底桩取扩大头直径计算桩截面面积；frs、frp－分别为桩侧岩层和桩端岩层的岩样天然湿度单轴抗压强度；C1、C2－系数，根据持力层基岩完整程度及沉渣厚度等因素而定。Ap=πd2/4=3.14×2.56/4=2.01m2C1=0.40C2=0.05Rsa=u∑qsiai=πd∑qsiai=3.14×1.60×270.00=1356.48kNRra1=upC2frshr=0.80×3.14×1.60×0.05×0×13.00=0kNRra2=upC2frshr=0.80×3.14×1.60×0.05×220.00×9.00=397.90kNRpa=C1frpAp=0.80×0.40×220.00×2.01=141.48kNRa=Rsa＋Rra＋Rpa=1356.48+0+397.90+141.48=1895.86kN2）桩身截面强度计算按下式验算桩身截面强度：式中ψc－工作条件系数，灌注桩取0.7～0.8(水下灌注桩取较低值)，预制桩取0.8～0.9；fc－桩身混凝土轴心抗压强度设计值；Ap－桩身横截面面积；Q－相应于荷载效应基本组合时的单桩竖向设计值。Ψc=0.70ΨcfcAp=0.70×14.30×1000×2.01=20116.10kN（2）单桩水平承载力特征值计算灌注桩的水平承载力特征值按下式计算：式中：RHa－单桩水平承载力特征值；α－桩的水平变形系数，按规范式(10.2.19)确定；γm－塑性系数，圆形截面γm=2；ftk－桩身混凝土抗拉强度标准值；υm－桩身最大弯矩系数，按表10.2.23取值，视上部结构、承台、地梁对桩顶的约束程度及桩顶构造，分别按铰接或固接考虑；N1k－桩顶扣除竖向活荷载作用的竖向力标准值；ρg－桩身纵筋配筋率；ζN－桩顶竖向力影响系数，竖向压力取ζN=0.8，竖向拉力取ζN=-1；第3页，共8页An－桩换算截面积，圆形截面为：W0－桩身换算截面受拉边缘的截面抗弯模量，圆形截面取：式中d－桩身直径；d0－扣除保护层的桩直径；Es－钢筋的弹性模量；EC－混凝土的弹性模量。ρg=0.3+(2000-1600.00)/(2000-400)×(0.65-0.3)=0.39%Wo=πd/32[d2＋2(ES/EC－1)ρgd02]=0.16×(2.56+11.33×0.39%×2.45)=0.42m3Io=Wod/2=0.42×1.60/2=0.34m4EI=0.85ECIo=0.85×3.00×107×0.34=8543666.93查(DBJ15-31-2003)P.118:m=35.00×103kN/m4，bo=0.9(d+1)=2.34mα=(mbo/ECI)...
