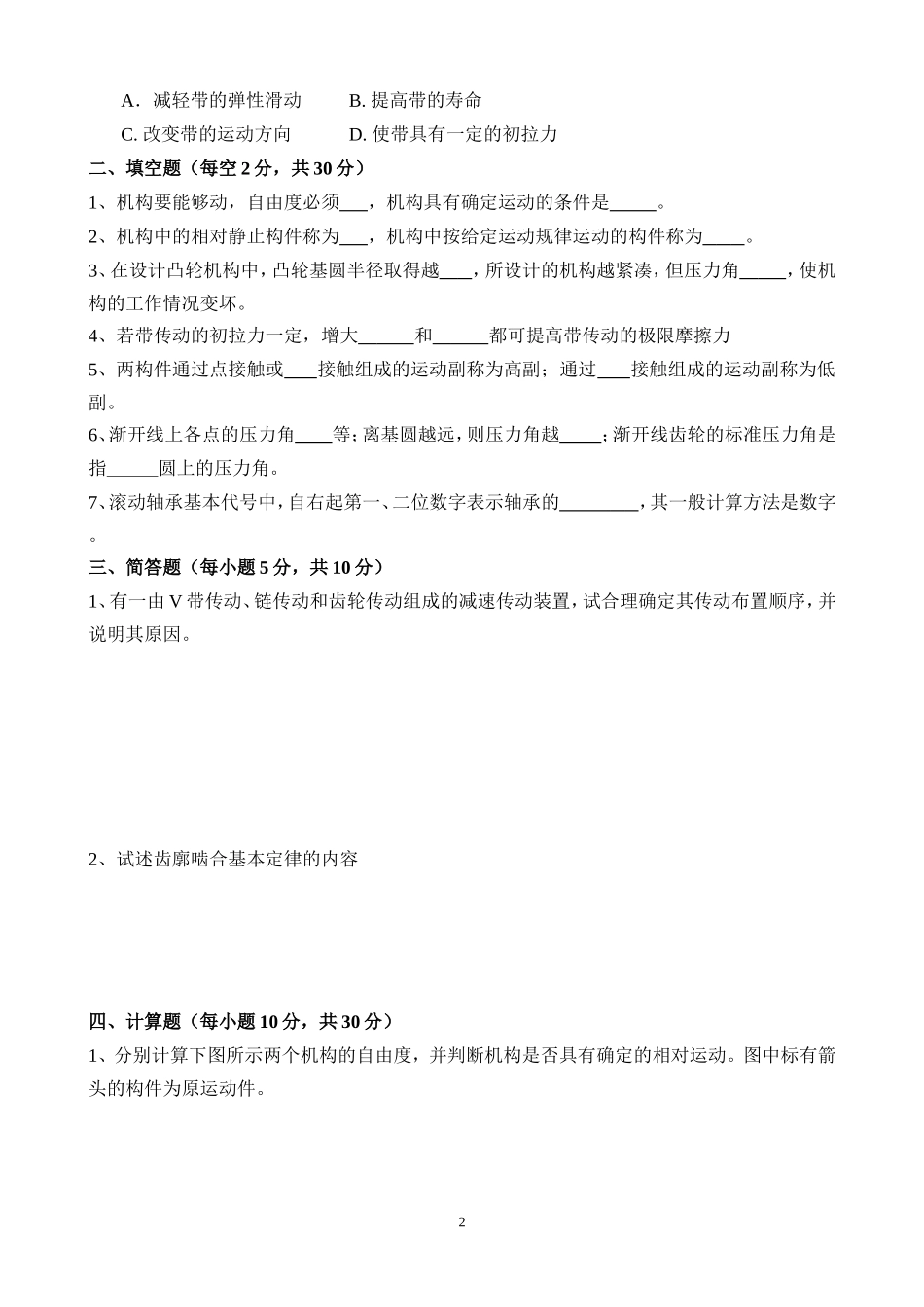

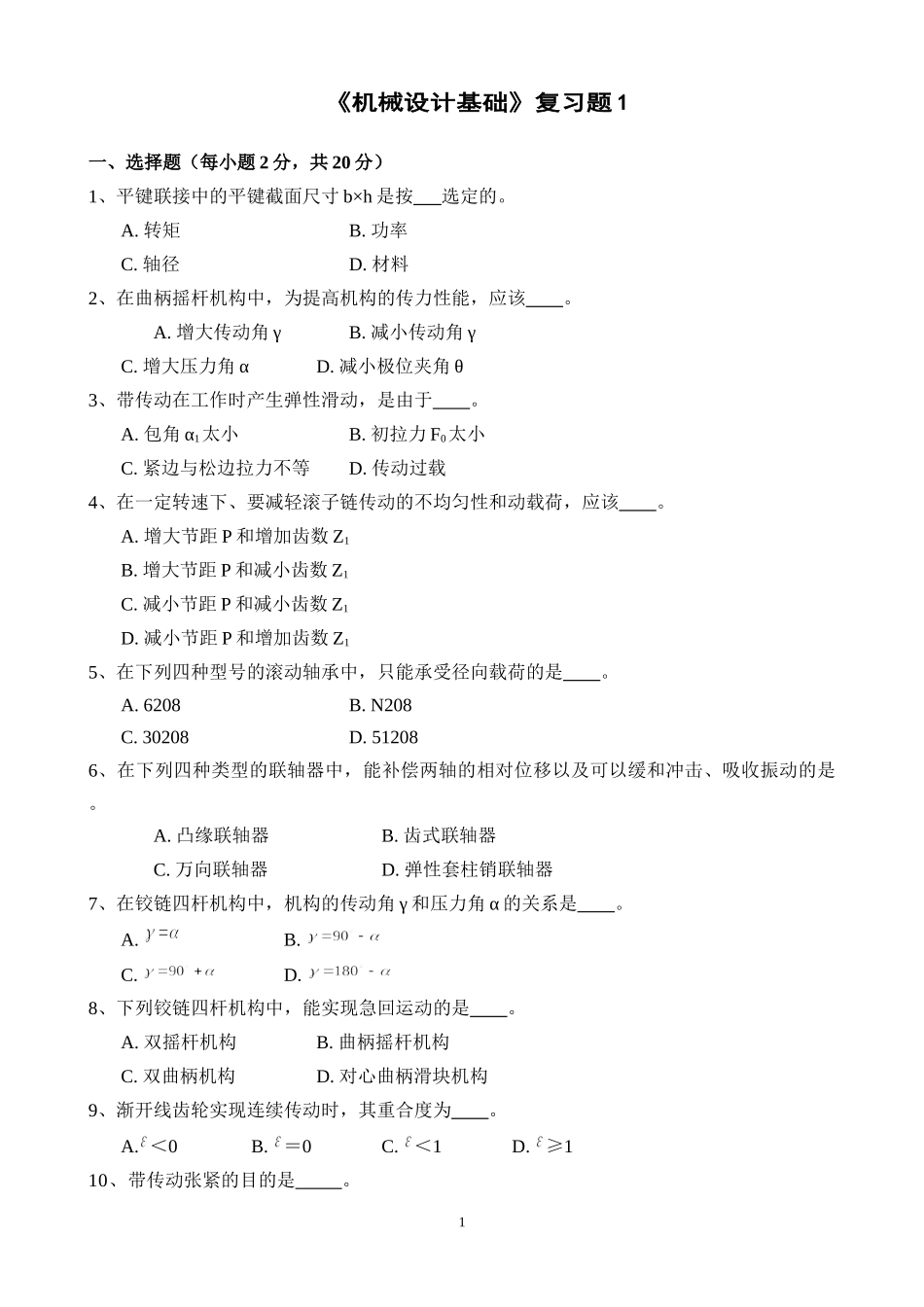

《机械设计基础》复习题1一、选择题（每小题2分，共20分）1、平键联接中的平键截面尺寸b×h是按选定的。A.转矩B.功率C.轴径D.材料2、在曲柄摇杆机构中，为提高机构的传力性能，应该。A.增大传动角γB.减小传动角γC.增大压力角αD.减小极位夹角θ3、带传动在工作时产生弹性滑动，是由于。A.包角α1太小B.初拉力F0太小C.紧边与松边拉力不等D.传动过载4、在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该。A.增大节距P和增加齿数Z1B.增大节距P和减小齿数Z1C.减小节距P和减小齿数Z1D.减小节距P和增加齿数Z15、在下列四种型号的滚动轴承中，只能承受径向载荷的是。A.6208B.N208C.30208D.512086、在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器7、在铰链四杆机构中，机构的传动角γ和压力角α的关系是。A.B.C.D.8、下列铰链四杆机构中，能实现急回运动的是。A.双摇杆机构B.曲柄摇杆机构C.双曲柄机构D.对心曲柄滑块机构9、渐开线齿轮实现连续传动时，其重合度为。A.＜0B.＝0C.＜1D.≥110、带传动张紧的目的是。1A．减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力二、填空题（每空2分，共30分）1、机构要能够动，自由度必须，机构具有确定运动的条件是。2、机构中的相对静止构件称为，机构中按给定运动规律运动的构件称为。3、在设计凸轮机构中，凸轮基圆半径取得越，所设计的机构越紧凑，但压力角，使机构的工作情况变坏。4、若带传动的初拉力一定，增大和都可提高带传动的极限摩擦力5、两构件通过点接触或接触组成的运动副称为高副；通过接触组成的运动副称为低副。6、渐开线上各点的压力角等；离基圆越远，则压力角越；渐开线齿轮的标准压力角是指圆上的压力角。7、滚动轴承基本代号中，自右起第一、二位数字表示轴承的，其一般计算方法是数字。三、简答题（每小题5分，共10分）1、有一由V带传动、链传动和齿轮传动组成的减速传动装置，试合理确定其传动布置顺序，并说明其原因。2、试述齿廓啮合基本定律的内容四、计算题（每小题10分，共30分）1、分别计算下图所示两个机构的自由度，并判断机构是否具有确定的相对运动。图中标有箭头的构件为原运动件。2（a）（b）2、图示的四杆机构，已知：lAB=72mm，lBC=46mm，lCD=96mm，lAD=120mm请问：1）是否有曲柄存在，如果有，请指示是哪件。2）当分别取AB、BC、AD杆为固定件时，各将得到哪种机构?3、已知一对渐开线标准直齿圆柱齿轮外啮合传动，其参数为：齿数Z1=18，Z2=54，分度圆压力角α=20°，齿顶高系数=1，顶隙系数C*=0.25，小齿轮1的齿顶圆直径da1=100mm，试求：模数m、标准中心距a、rb1和rb2。3五、改错题（10分）下图所示为一齿轮轴部件图，有10个结构错误，请在错误的地方用序号标出，并逐条写出错误的内容，不必改正。4
