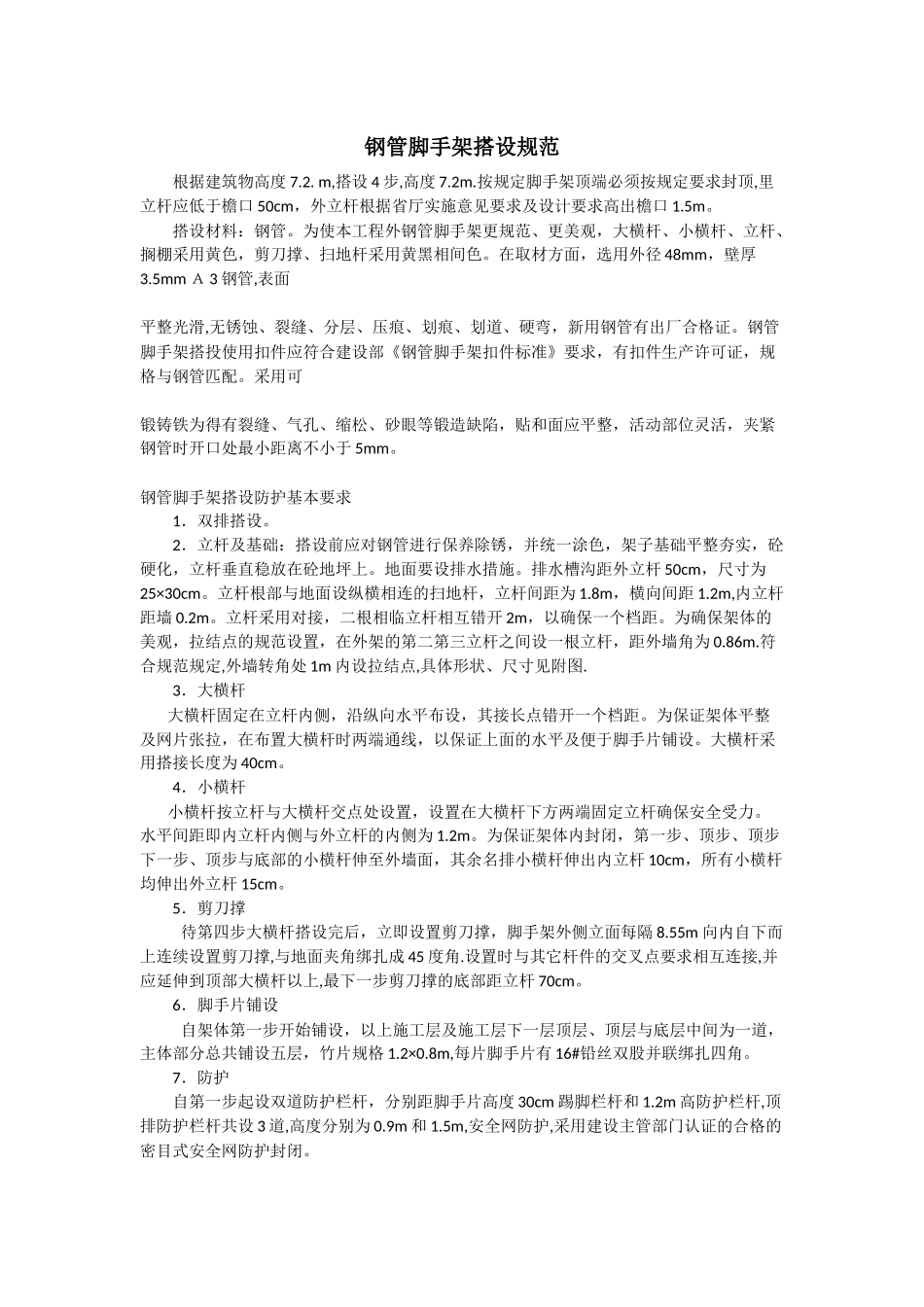

钢管脚手架搭设规范根据建筑物高度7.2.m,搭设4步,高度7.2m.按规定脚手架顶端必须按规定要求封顶,里立杆应低于檐口50cm，外立杆根据省厅实施意见要求及设计要求高出檐口1.5m。搭设材料：钢管。为使本工程外钢管脚手架更规范、更美观，大横杆、小横杆、立杆、搁棚采用黄色，剪刀撑、扫地杆采用黄黑相间色。在取材方面，选用外径48mm，壁厚3.5mmＡ3钢管,表面平整光滑,无锈蚀、裂缝、分层、压痕、划痕、划道、硬弯，新用钢管有出厂合格证。钢管脚手架搭投使用扣件应符合建设部《钢管脚手架扣件标准》要求，有扣件生产许可证，规格与钢管匹配。采用可锻铸铁为得有裂缝、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管脚手架搭设防护基本要求1．双排搭设。2．立杆及基础：搭设前应对钢管进行保养除锈，并统一涂色，架子基础平整夯实，砼硬化，立杆垂直稳放在砼地坪上。地面要设排水措施。排水槽沟距外立杆50cm，尺寸为25×30cm。立杆根部与地面设纵横相连的扫地杆，立杆间距为1.8m，横向间距1.2m,内立杆距墙0.2m。立杆采用对接，二根相临立杆相互错开2m，以确保一个档距。为确保架体的美观，拉结点的规范设置，在外架的第二第三立杆之间设一根立杆，距外墙角为0.86m.符合规范规定,外墙转角处1m内设拉结点,具体形状、尺寸见附图.3．大横杆大横杆固定在立杆内侧，沿纵向水平布设，其接长点错开一个档距。为保证架体平整及网片张拉，在布置大横杆时两端通线，以保证上面的水平及便于脚手片铺设。大横杆采用搭接长度为40cm。4．小横杆小横杆按立杆与大横杆交点处设置，设置在大横杆下方两端固定立杆确保安全受力。水平间距即内立杆内侧与外立杆的内侧为1.2m。为保证架体内封闭，第一步、顶步、顶步下一步、顶步与底部的小横杆伸至外墙面，其余名排小横杆伸出内立杆10cm，所有小横杆均伸出外立杆15cm。5．剪刀撑待第四步大横杆搭设完后，立即设置剪刀撑，脚手架外侧立面每隔8.55m向内自下而上连续设置剪刀撑,与地面夹角绑扎成45度角.设置时与其它杆件的交叉点要求相互连接,并应延伸到顶部大横杆以上,最下一步剪刀撑的底部距立杆70cm。6．脚手片铺设自架体第一步开始铺设，以上施工层及施工层下一层顶层、顶层与底层中间为一道，主体部分总共铺设五层，竹片规格1.2×0.8m,每片脚手片有16#铅丝双股并联绑扎四角。7．防护自第一步起设双道防护栏杆，分别距脚手片高度30cm踢脚栏杆和1.2m高防护栏杆,顶排防护栏杆共设3道,高度分别为0.9m和1.5m,安全网防护,采用建设主管部门认证的合格的密目式安全网防护封闭。网规格1.8m×6m，目数为2000目,每片网重量为3Ｋg。８．架体与建筑物拉结拉结点：采用直径8的钢筋在圈梁中预埋，转角外两面个方向距墙0.260cm处设拉结点,顶部80cm处加密,横向间距三跨设一拉结点,向内水平方向每隔7m,垂直3m设置,且设置在外架大小横杆接点处,外墙装饰阶段时,考虑到施工质量要求,到第二层粉刷时剪去拉结点,但工地先按规范要求把拉结梁拉结在窗上(见附图),以确保外架安全可靠。9．架体内封闭及安全通道由于本脚手架内立杆距墙面为20cm，所以脚手架内封闭采用以下方法：(1)底排内立杆与建筑物之间用标准目网封闭。(2)施工层内立杆与建筑物用密目网封闭。(3)脚手架中间设一隔离层，用脚手片铺设（20×150cm）下设大横杆。在脚手架的南侧（8）－（9）轴之间设来回三字形斜道，坡度1：3.5,宽度为1m,转用处设2×1.5m休息平台,并在1.3m和30cm高设防护栏杆和踢脚栏杆,外侧设45度角剪刀撑,用千岛湖密目网全封闭防护,为保持斜道安全使用,在斜道上不得堆放任何杂物,并专门派人落实班前检查。脚手架搭拆的安全要求１．架子工必须持有效证件才能上岗操作。２．架子工必须经过三级安全教育和安全技术交底。３．架子工进入施工现场必须戴好安全帽，2m以上高空作业系好安全带，并严格遵守施工现场的各项管理制度和安全纪律。４．架子搭设时分别逐段进行验收合格会签后，才可以交付使用。建筑脚手架施工方案1.为了保证脚手架搭设符合标准、安全可靠，同时也要满足施工的需要，在脚手架搭设前，应根据工程的特点和施工工艺，确定脚手架搭设形...
