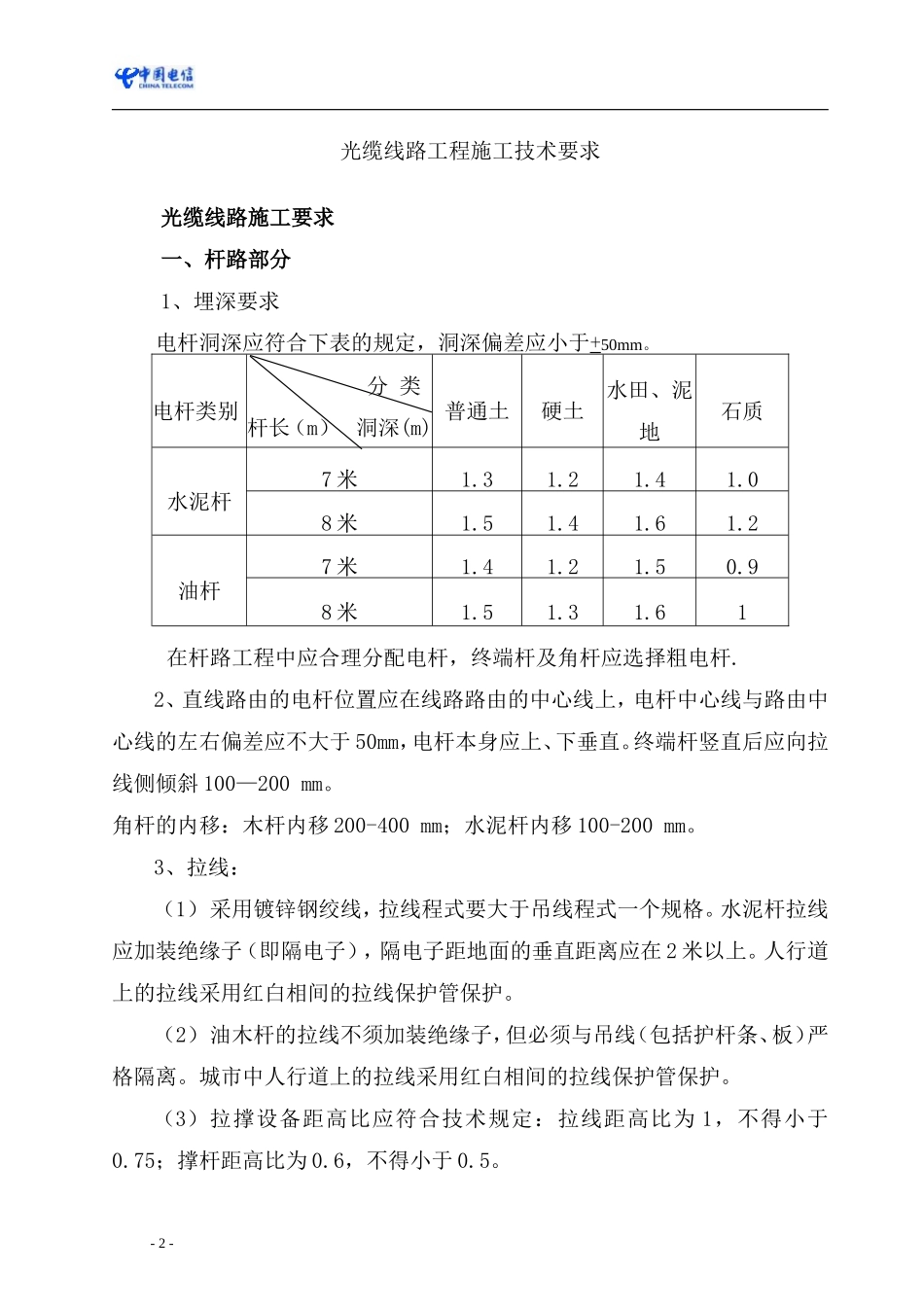

光缆线路工程施工规范-1-光缆线路工程施工技术要求光缆线路施工要求一、杆路部分1、埋深要求电杆洞深应符合下表的规定，洞深偏差应小于+50mm。电杆类别分类杆长（m）洞深(m)普通土硬土水田、泥地石质水泥杆7米1.31.21.41.08米1.51.41.61.2油杆7米1.41.21.50.98米1.51.31.61在杆路工程中应合理分配电杆，终端杆及角杆应选择粗电杆.2、直线路由的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50mm，电杆本身应上、下垂直。终端杆竖直后应向拉线侧倾斜100—200mm。角杆的内移：木杆内移200-400mm；水泥杆内移100-200mm。3、拉线：（1）采用镀锌钢绞线，拉线程式要大于吊线程式一个规格。水泥杆拉线应加装绝缘子（即隔电子），隔电子距地面的垂直距离应在2米以上。人行道上的拉线采用红白相间的拉线保护管保护。（2）油木杆的拉线不须加装绝缘子，但必须与吊线（包括护杆条、板）严格隔离。城市中人行道上的拉线采用红白相间的拉线保护管保护。（3）拉撑设备距高比应符合技术规定：拉线距高比为1，不得小于0.75；撑杆距高比为0.6，不得小于0.5。-2-（4）拉线上把的扎固要求采用另缠法或夹板法，不允许采用卡固法。其中另缠法的规格见下表。（5）拉线中把的扎固要求采用另缠法，不得采用夹固法。拉线中把另缠规格见下表。拉线程式缠扎线经首节间隔末节全长钢线留长7/2.23.0100（330）100600（100）7/2.63.0150（280）100600（100）7/3.03.0150（230）150600（100）2*7/2.24.0150（260）100600（100）-3-电杆种类拉线程式缠扎线径（mm）首节长度（mm）间隙（mm）末节长度（mm）留头长度（mm）留头处理木杆1×7/2.23.010030100100用1.6mm钢线另缠5圈扎固1×7/2.63.0150301001001×7/3.03.015030150100水泥杆1×7/2.24.0150301001001×7/2.64.0150301501001×7/3.04.0200301501002×7/2.64.0150（210）150600（100）2×7/3.04.0200（310）150800（100）（6）拉线地锚深度。土质分类坑深(m)拉线程式(m)普通土硬土水田、湿地石质7/2.21.31.21.41.07/2.61.41.31.51.17/3.01.51.41.61.22X7/2.21.61.51.71.32X7/2.61.81.71.91.42X7/3.01.91.82.01.5（7）拉线地锚出土长度应大于300mm小于650mm，即拉线衬环到地面的位置为大于300mm小于650mm。（8）出土要求①拉线下把实际出土点与正确出土点之间的偏差不大于50mm。②拉线地锚不得偏斜，地锚的拉线盘应与拉线垂直。③埋没拉线下把的出土斜槽应与拉线上把成直线，不得有扛、顶现象。4、地线与避雷线（1）地线：①农话杆路中超过2公里的直线路由部分，每500米做一次地线；②交接箱必须做地线，地阻要达到设计要求。（应小于10欧姆以下）③水泥杆的地线应从杆中孔洞中接入地下；油木杆采用外侧钉固入地，-4-自地面上2米以上处，每隔50cm钉固一次，自2米以下处内应按25-30cm的间隔钉固。④杆路穿越380V及以上的电力线时，对应杆档两端必须作直埋式地线。（2）避雷线：在跨越10KV以上高压线时，两侧电杆必须做避雷线。5、吊线：（1）吊线地阻要达到设计要求。（一般情况下应小于20欧姆以下）（2）一般吊线在距杆梢不应小于500mm，特殊情况不应小于250mm。（3）一条吊线时，应设在杆路的车行道反侧或建筑物侧。木杆穿钉螺母位置必须正确。（4）两条吊线时，两吊线的间距为400mm。（5）ONU模块局（新建）有时有电缆共同架设在一条杆路上，应采取先敷设光缆，后敷设电缆的原则，光缆在最上层。（6）过压保护套要求用铁芯电话线绑扎，每侧距高压线水平间距不小于2米。（7）吊线应根据设计要求规格合理选择。新架缆线利旧原吊线，在施工前，应首先对原吊线进行复查，以确保施工质量和安全。若原吊线锈蚀严重质量差的，则考虑新架吊线。二、光缆单盘测试：施工方应在工程竣工资料中提供。三、光缆的敷设：布放光缆之前，必须进行光缆各项指标的测试，对于割接原有光缆不合格项目做好登记并有监理单位、建设单位签字认可，发现问题应及时向建设单位反映，验收时测试指标达不到要求，由施工单位自行负责处理。1、管道光缆的布放。(1)根据管孔的选用原则，核查设计选好的管孔位置。在穿放光缆前对管-5-孔及人孔进行清刷并穿入铁线...
