水力发电厂电力图设计VIP免费

水力发电厂电力图设计_第1页
1/19
水力发电厂电力图设计_第2页
2/19
水力发电厂电力图设计_第3页
3/19

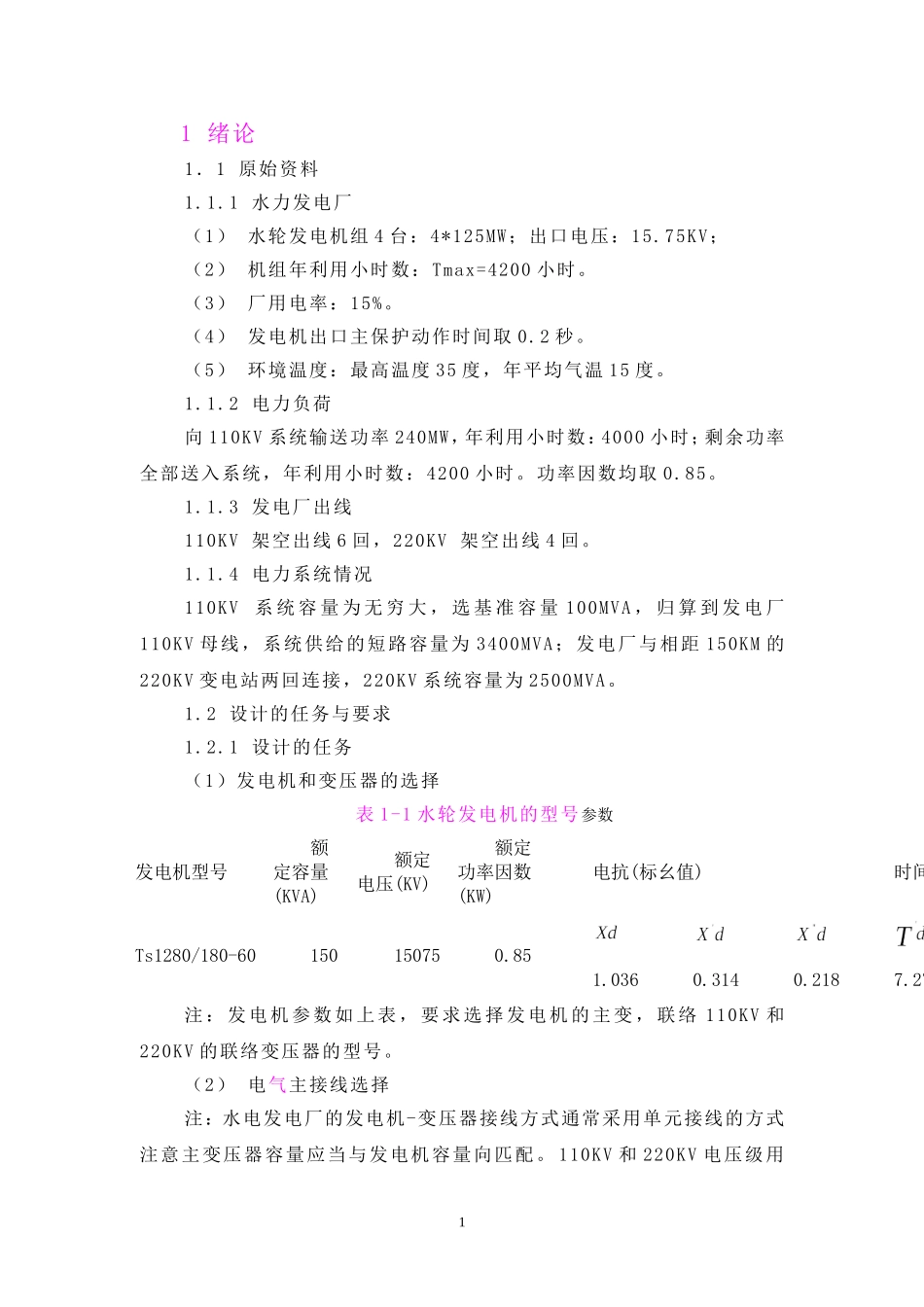

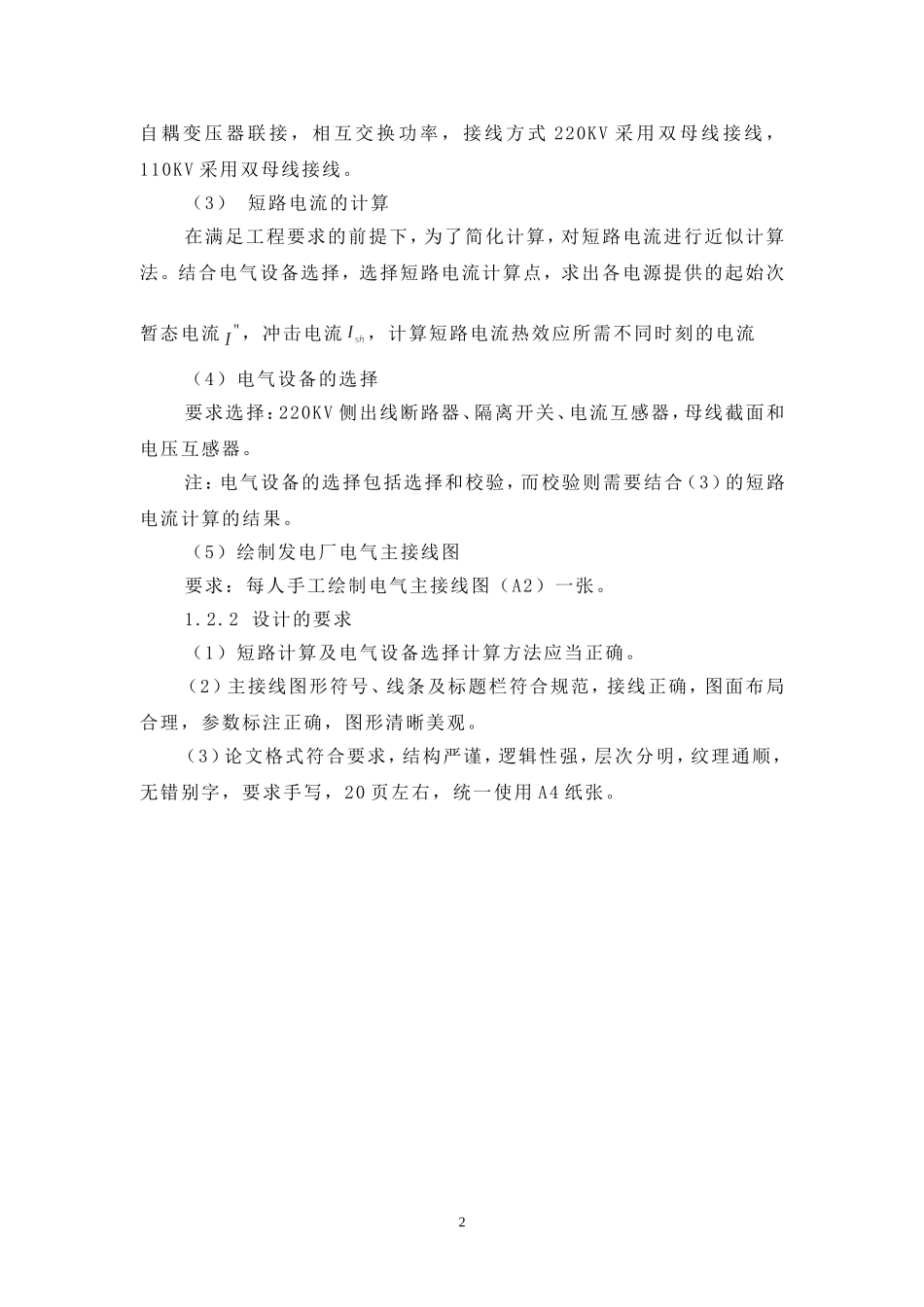

1绪论1.1原始资料1.1.1水力发电厂(1)水轮发电机组4台:4*125MW;出口电压:15.75KV;(2)机组年利用小时数:Tmax=4200小时。(3)厂用电率:15%。(4)发电机出口主保护动作时间取0.2秒。(5)环境温度:最高温度35度,年平均气温15度。1.1.2电力负荷向110KV系统输送功率240MW,年利用小时数:4000小时;剩余功率全部送入系统,年利用小时数:4200小时。功率因数均取0.85。1.1.3发电厂出线110KV架空出线6回,220KV架空出线4回。1.1.4电力系统情况110KV系统容量为无穷大,选基准容量100MVA,归算到发电厂110KV母线,系统供给的短路容量为3400MVA;发电厂与相距150KM的220KV变电站两回连接,220KV系统容量为2500MVA。1.2设计的任务与要求1.2.1设计的任务(1)发电机和变压器的选择表1-1水轮发电机的型号参数发电机型号额定容量(KVA)额定电压(KV)额定功率因数(KW)电抗(标幺值)时间常数Ts1280/180-60150150750.851.0360.3140.2187.27注:发电机参数如上表,要求选择发电机的主变,联络110KV和220KV的联络变压器的型号。(2)电气主接线选择注:水电发电厂的发电机-变压器接线方式通常采用单元接线的方式注意主变压器容量应当与发电机容量向匹配。110KV和220KV电压级用1自耦变压器联接,相互交换功率,接线方式220KV采用双母线接线,110KV采用双母线接线。(3)短路电流的计算在满足工程要求的前提下,为了简化计算,对短路电流进行近似计算法。结合电气设备选择,选择短路电流计算点,求出各电源提供的起始次暂态电流,冲击电流,计算短路电流热效应所需不同时刻的电流(4)电气设备的选择要求选择:220KV侧出线断路器、隔离开关、电流互感器,母线截面和电压互感器。注:电气设备的选择包括选择和校验,而校验则需要结合(3)的短路电流计算的结果。(5)绘制发电厂电气主接线图要求:每人手工绘制电气主接线图(A2)一张。1.2.2设计的要求(1)短路计算及电气设备选择计算方法应当正确。(2)主接线图形符号、线条及标题栏符合规范,接线正确,图面布局合理,参数标注正确,图形清晰美观。(3)论文格式符合要求,结构严谨,逻辑性强,层次分明,纹理通顺,无错别字,要求手写,20页左右,统一使用A4纸张。22主接线方案的选择2.1主接线方案的选择对电气主接线的基本要求,概括的说应该包括可靠性、灵活性和经济性三方面,下面简要分析一下。⑴可靠性可靠安全是电力生产的首要任务,保证供电可靠是电气主接线最基本要求。它可以从以下几方面考虑:①发电厂或者变电所在电力系统中的地位和作用;②发电厂和变电所接入电力系统的方式;③发电厂和变电所的运行方式及负荷性质;④设备的可靠性程度直接影响着主接线的可靠性;⑤长期实践运行经验的积累是提高可靠性的重要条件。⑵灵活性主接线应满足在调度、检修及扩建时的灵活性。①调度时,应操作方便的基本要求,既能灵活的投入或切除某些机组变压器或线路,调配电源和负荷,又能满足系统在事故运行方式、检修运行方式及特殊运行方式下的调度要求;②检修时,可以方便地停运断路器、母线及其继电保护设备,进行安全检修而不致影响电力网的运行和对用户的供电;③扩建时,可以容易地从初期接线过渡到最终接线。在不影响连续供电或停电时间最短的情况下,投入新装机组、变压器或线路而不互相干扰并且对一次和二次部分的改建工作量最少。⑶经济性主接线应在满足可靠性和灵活性的前提下作到经济合理。一般从以下几方面考虑。①投资省;②占地面积少;③电能损耗少。此外,在系统规划设计中,要避免建立复杂的操作枢纽,为简化主接3线,发电厂、变电所接入系统的电压等级一般不超过两种。发电、供电可靠性是发电厂生产的首要问题,主接线的设计首先应保证其满发、满供、不积压发电能力,同时尽可能减少传输能量过程中的损失,以保证供电连续性。为此,对大、中型发电厂主接线的可靠性,应从以下几方面考虑:①断路器检修时,是否影响连续供电;②线路、断路器或母线故障,以及在母线检修时,造成馈线停运的回路数多少和停电时间的长短,能否满足重要的Ⅰ,Ⅱ类负荷对供电的要求;③本发电厂有无全厂停电的可能性;④大型机组突然停电对电...
