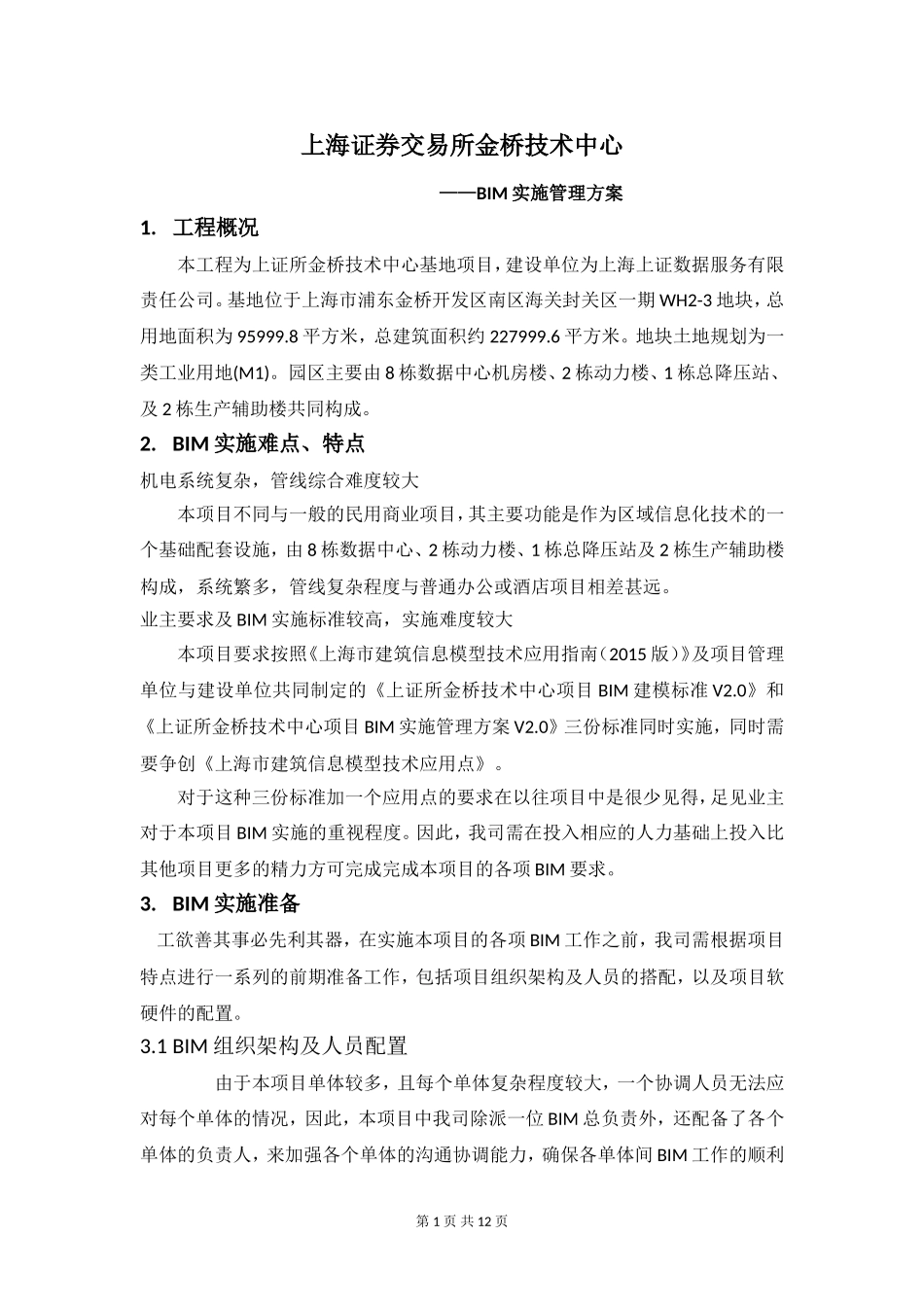

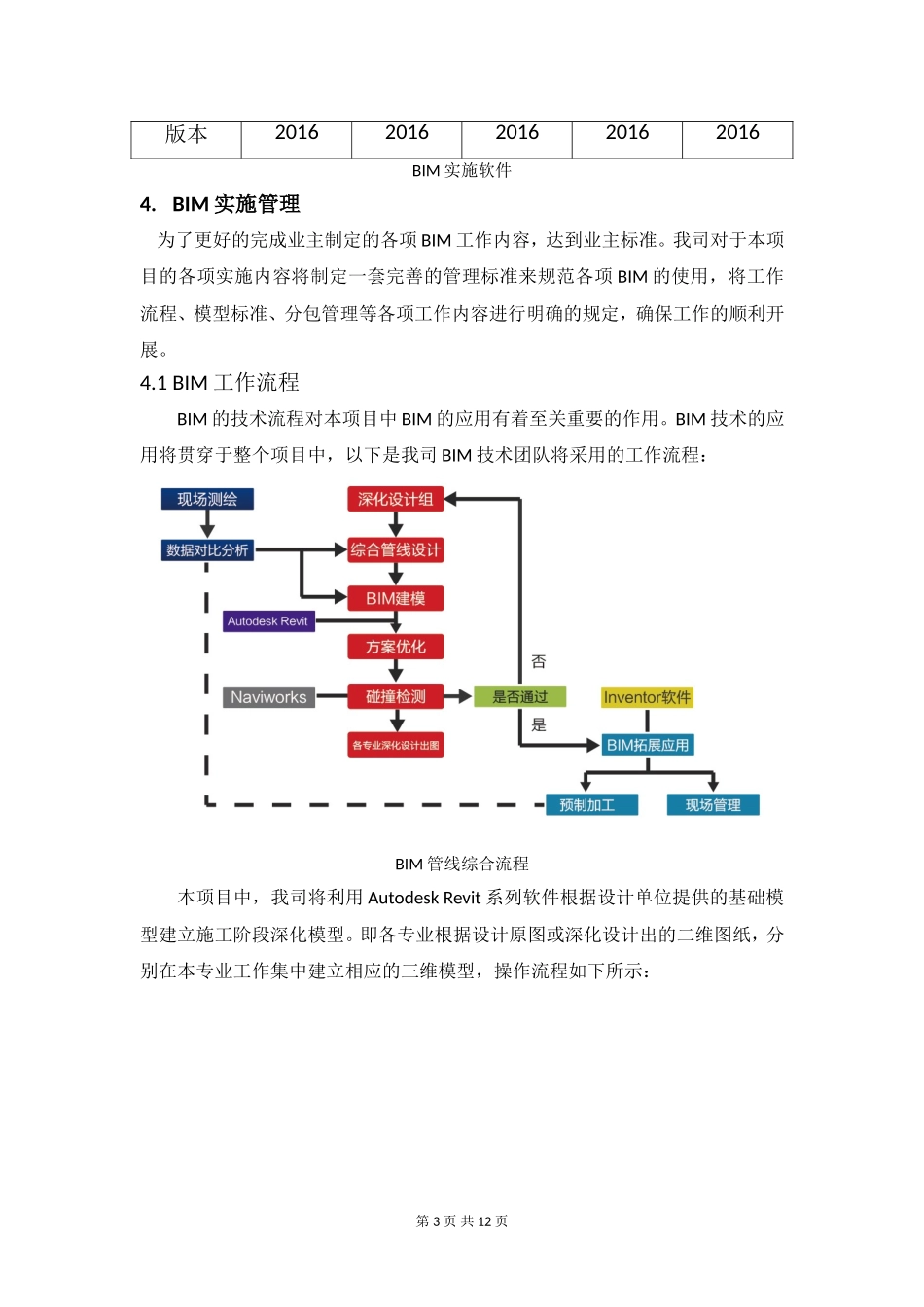

上海证券交易所金桥技术中心——BIM实施管理方案1.工程概况本工程为上证所金桥技术中心基地项目，建设单位为上海上证数据服务有限责任公司。基地位于上海市浦东金桥开发区南区海关封关区一期WH2-3地块，总用地面积为95999.8平方米，总建筑面积约227999.6平方米。地块土地规划为一类工业用地(M1)。园区主要由8栋数据中心机房楼、2栋动力楼、1栋总降压站、及2栋生产辅助楼共同构成。2.BIM实施难点、特点机电系统复杂，管线综合难度较大本项目不同与一般的民用商业项目，其主要功能是作为区域信息化技术的一个基础配套设施，由8栋数据中心、2栋动力楼、1栋总降压站及2栋生产辅助楼构成，系统繁多，管线复杂程度与普通办公或酒店项目相差甚远。业主要求及BIM实施标准较高，实施难度较大本项目要求按照《上海市建筑信息模型技术应用指南（2015版）》及项目管理单位与建设单位共同制定的《上证所金桥技术中心项目BIM建模标准V2.0》和《上证所金桥技术中心项目BIM实施管理方案V2.0》三份标准同时实施，同时需要争创《上海市建筑信息模型技术应用点》。对于这种三份标准加一个应用点的要求在以往项目中是很少见得，足见业主对于本项目BIM实施的重视程度。因此，我司需在投入相应的人力基础上投入比其他项目更多的精力方可完成完成本项目的各项BIM要求。3.BIM实施准备工欲善其事必先利其器，在实施本项目的各项BIM工作之前，我司需根据项目特点进行一系列的前期准备工作，包括项目组织架构及人员的搭配，以及项目软硬件的配置。3.1BIM组织架构及人员配置由于本项目单体较多，且每个单体复杂程度较大，一个协调人员无法应对每个单体的情况，因此，本项目中我司除派一位BIM总负责外，还配备了各个单体的负责人，来加强各个单体的沟通协调能力，确保各单体间BIM工作的顺利第1页共12页实施。另外，在每个单体负责人下面，我司还配备了各专业的BIM工程师来支持个单体的BIM工作。BIM人员及组织架构3.2BIM软硬件配置对于本项目的BIM建模及应用软件，我司将积极响应业主号召，采用AutodeskRevit2016版软件作为本项目的基础建模软件，同时采用AutodeskNavisworks2016软件作为本项目的整合软件，并确保所提交模型能够被Revit2016版本软件及Navisworks2016软件正确读取。软件名称AutodeskRevitArchitectureAutodeskRevitMEPAutodeskRevitStructureAutodeskNavisworksManageAutoCAD第2页共12页版本20162016201620162016BIM实施软件4.BIM实施管理为了更好的完成业主制定的各项BIM工作内容，达到业主标准。我司对于本项目的各项实施内容将制定一套完善的管理标准来规范各项BIM的使用，将工作流程、模型标准、分包管理等各项工作内容进行明确的规定，确保工作的顺利开展。4.1BIM工作流程BIM的技术流程对本项目中BIM的应用有着至关重要的作用。BIM技术的应用将贯穿于整个项目中，以下是我司BIM技术团队将采用的工作流程：BIM管线综合流程本项目中，我司将利用AutodeskRevit系列软件根据设计单位提供的基础模型建立施工阶段深化模型。即各专业根据设计原图或深化设计出的二维图纸，分别在本专业工作集中建立相应的三维模型，操作流程如下所示：第3页共12页BIM深化建模流程本项目中，我司将利用Navisworks软件对模型中的建筑结构、结构构件、机械设备、水暖电管线等进行碰撞检测，再回到Revit软件里将模型调整至“零”碰撞，实施流程如下所示：BIM碰撞检测流程本项目中，我司将按照进度节点要求将完成后的成果提交总包单位审核，审核流程如下：第4页共12页总包审核流程4.2BIM模型标准本项目中，我司将严格遵《上海市建筑信息模型技术应用指南（2015版）》及项目管理单位与建设单位共同制定的《上证所金桥技术中心项目BIM建模标准V2.0》和《上证所金桥技术中心项目BIM实施管理方案V2.0》三份标准的内容，所有模型的命名、颜色、分层等一系列要求将按照标准内容严格实施，模型的精细程度也将按照业主制定的施工图设计模型细度和施工过程模型细度来实施。在深化设计阶段，我司提供的模型将达到施工图设计细度要求，而到了施工阶段，我司提供的模型将达到施工过程细度要求。阶段模型深度施工深化设计阶段施工图设计...
