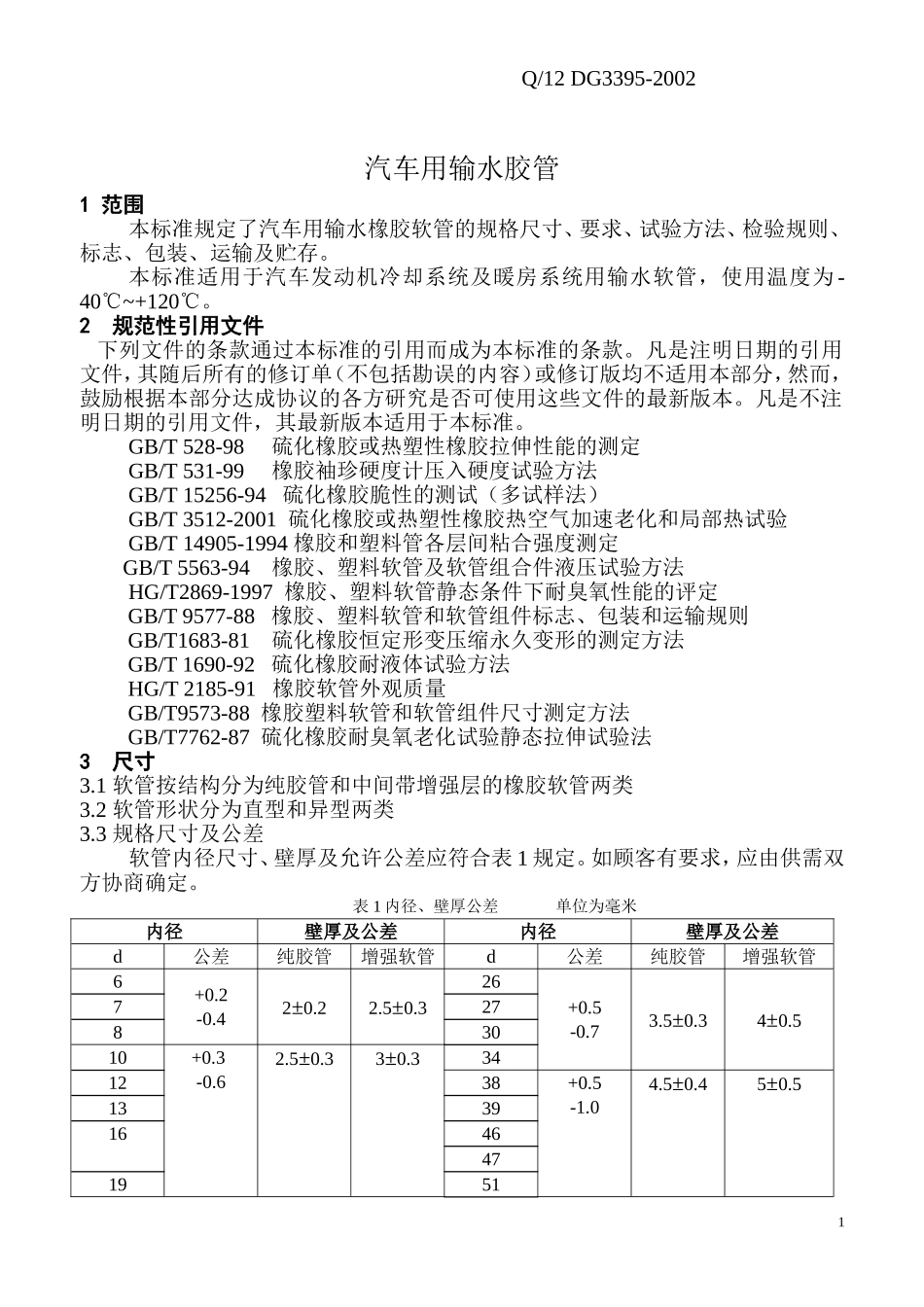

天津市大港胶管股份有限公司企业标准-2_第1页
1/5
天津市大港胶管股份有限公司企业标准-2_第2页
2/5

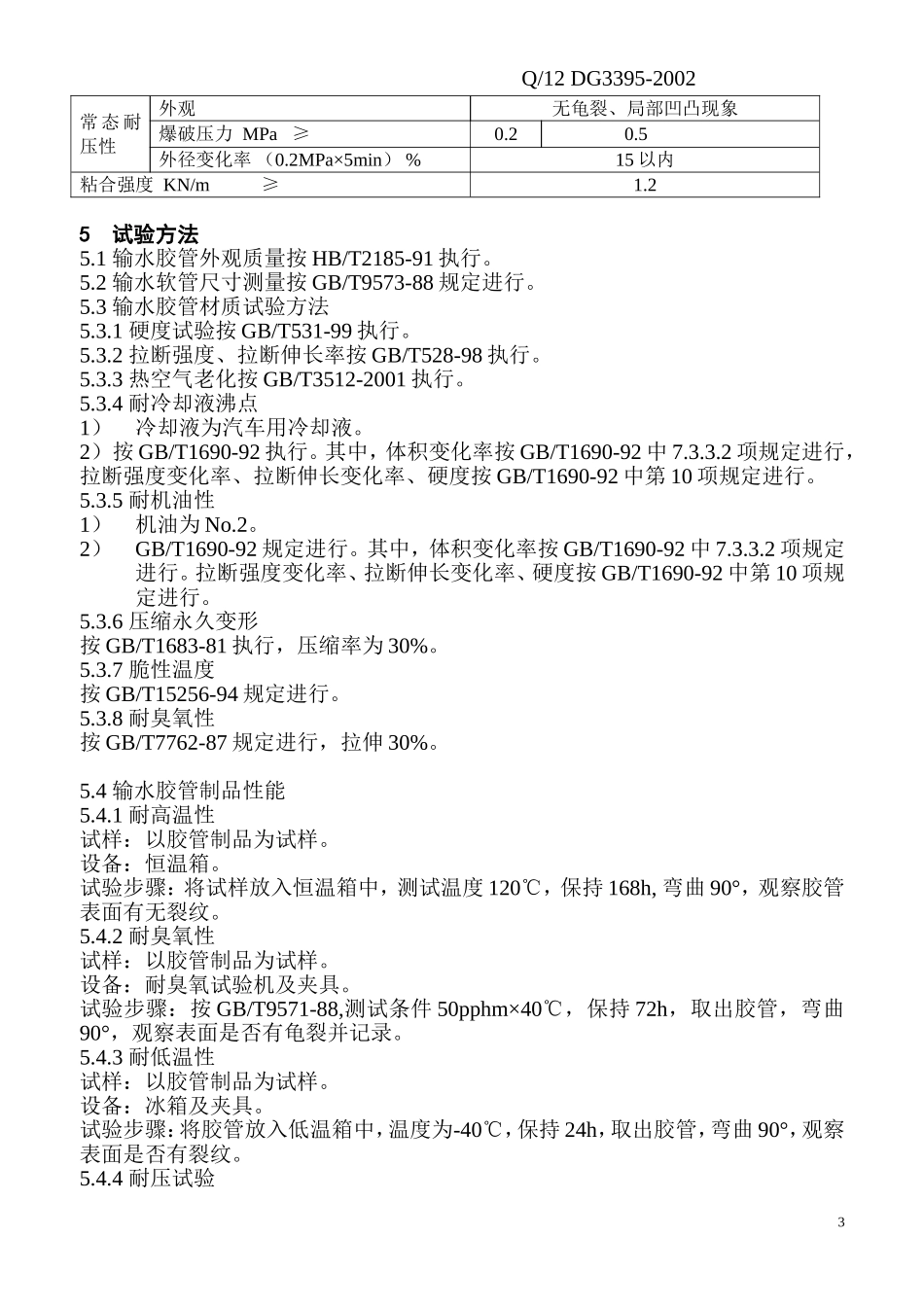

天津市大港胶管股份有限公司企业标准-2_第3页
3/5
Q/12DG3395-2002汽车用输水胶管1范围本标准规定了汽车用输水橡胶软管的规格尺寸、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于汽车发动机冷却系统及暖房系统用输水软管,使用温度为-40℃~+120℃。2规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件,其随后所有的修订单(不包括勘误的内容)或修订版均不适用本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。GB/T528-98硫化橡胶或热塑性橡胶拉伸性能的测定GB/T531-99橡胶袖珍硬度计压入硬度试验方法GB/T15256-94硫化橡胶脆性的测试(多试样法)GB/T3512-2001硫化橡胶或热塑性橡胶热空气加速老化和局部热试验GB/T14905-1994橡胶和塑料管各层间粘合强度测定GB/T5563-94橡胶、塑料软管及软管组合件液压试验方法HG/T2869-1997橡胶、塑料软管静态条件下耐臭氧性能的评定GB/T9577-88橡胶、塑料软管和软管组件标志、包装和运输规则GB/T1683-81硫化橡胶恒定形变压缩永久变形的测定方法GB/T1690-92硫化橡胶耐液体试验方法HG/T2185-91橡胶软管外观质量GB/T9573-88橡胶塑料软管和软管组件尺寸测定方法GB/T7762-87硫化橡胶耐臭氧老化试验静态拉伸试验法3尺寸3.1软管按结构分为纯胶管和中间带增强层的橡胶软管两类3.2软管形状分为直型和异型两类3.3规格尺寸及公差软管内径尺寸、壁厚及允许公差应符合表1规定。如顾客有要求,应由供需双方协商确定。表1内径、壁厚公差单位为毫米内径壁厚及公差内径壁厚及公差d公差纯胶管增强软管d公差纯胶管增强软管6+0.2-0.42±0.22.5±0.326+0.5-0.73.5±0.34±0.572783010+0.3-0.62.5±0.33±0.3341238+0.5-1.04.5±0.45±0.5133916464719511Q/12DG3395-20025520.5+0.4-0.63.5±0.34±0.5582264237624+0.5-0.7253.4长度及公差软管长度及公差如表2所示。表2长度公差单位为毫米长度65以下65~200201~400401~10001000以上公差±3±5±6±8±15注:顾客图纸若有规定,按图纸要求执行。4要求4.1外观外观应符合HG/T2185-91的要求,如公差外观质量有特殊要求,可由供需双方协商确定。4.2水管胶料物理机械性能应符合表3规定,成品性能应符合表4规定。表3胶料物理机械性能项目指标纯胶管增强胶管内胶层外胶层硬度(邵尔A)70±560±5或70±5拉伸强度MPa≥9.89.89.8扯断伸长率%≥250250300热空气老化120℃×70h拉断强度变化率%±30拉断伸长变化率%-50以内硬度变化(邵尔A)+20以下耐冷却液沸点70h拉断强度变化率%±25拉断伸长变化率%±30体积变化率%-5~+10硬度变化(邵尔A)±10耐机油性№2(100℃×24h)硬度变化(邵尔A)0~-18拉断强度变化率%±20拉断伸长变化率%±30体积变化率%0~100压缩永久变形120℃×24h%≤65脆性温度℃-40耐臭氧(50±5)pphm×(70±2)h×(40±2)℃无龟裂表4水管成品性能项目性能耐高温性120℃×168h无裂纹耐臭氧性50pphm×40℃×72h无龟裂耐低温性-40℃×24h无断裂2Q/12DG3395-2002常态耐压性外观无龟裂、局部凹凸现象爆破压力MPa≥0.20.5外径变化率(0.2MPa×5min)%15以内粘合强度KN/m≥1.25试验方法5.1输水胶管外观质量按HB/T2185-91执行。5.2输水软管尺寸测量按GB/T9573-88规定进行。5.3输水胶管材质试验方法5.3.1硬度试验按GB/T531-99执行。5.3.2拉断强度、拉断伸长率按GB/T528-98执行。5.3.3热空气老化按GB/T3512-2001执行。5.3.4耐冷却液沸点1)冷却液为汽车用冷却液。2)按GB/T1690-92执行。其中,体积变化率按GB/T1690-92中7.3.3.2项规定进行,拉断强度变化率、拉断伸长变化率、硬度按GB/T1690-92中第10项规定进行。5.3.5耐机油性1)机油为No.2。2)GB/T1690-92规定进行。其中,体积变化率按GB/T1690-92中7.3.3.2项规定进行。拉断强度变化率、拉断伸长变化率、硬度按GB/T1690-92中第10项规定进行。5.3.6压缩永久变形按GB/T1683-81执行,压缩率为30%。5.3.7脆性温度按GB/T15256-94规定进行。5.3.8耐臭氧性按GB/T7762-87规定进行,拉伸30%。5.4输水胶管制品性能5.4.1耐高温性试样:以胶管制品为试样。设备:恒温箱。试验步骤:将试样放入恒温...
