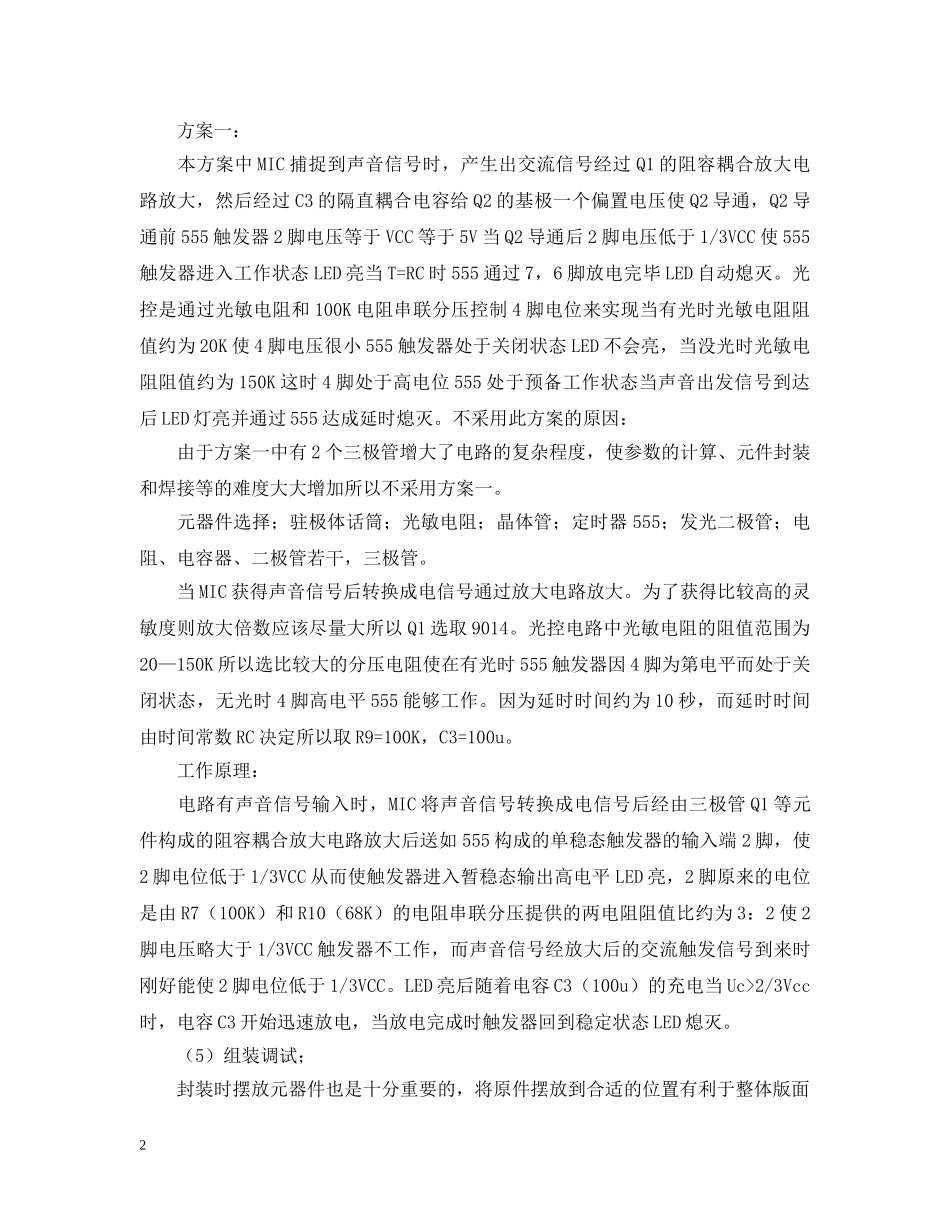

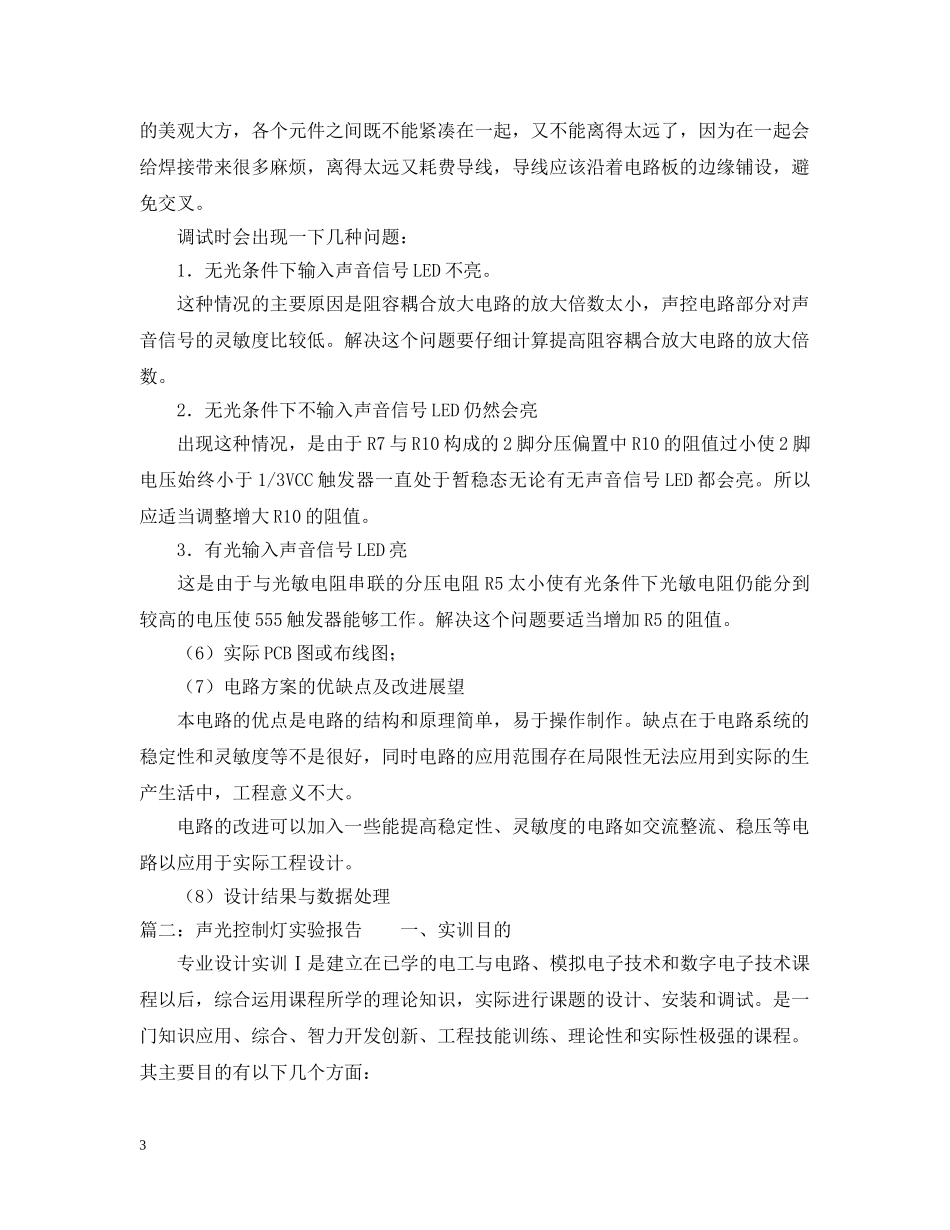

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。声光控实验报告范文篇一：声光控灯实验报告（1）课题名称：声光控制路灯设计（2）内容摘要：本次设计的小组成员有徐海龙、秦应昌，在思考、设计、焊制、调试阶段，我们一直共同努力。此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续约10秒后熄灭。此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。课题分析它主要由3部分组成：话筒，光敏电阻，555延时。能够通过调节电阻和电容的大小来改变灯亮的时间长短，如果，时间过长就应该减小电阻或电容的值，反之，则增大。光敏电阻和话筒的高度也会使灯的时间受到影响。声光控节电开关，在白天或光线较亮时，555触发器呈关闭状态，灯不亮；夜间或光线较暗时，555触发器呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。灯亮后经过10秒左右的延时节电开关自动关闭，灯灭。该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。给人们的生活带来了很多的方便，受到了广泛的应用。本电路是采用分分离元件的声控延时电路，其电路原理图如下图所示方框原理图说明：（3）设计指标（要求）；设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在10秒左右。当光线较强的时候声控不起作用。（4）系统框图与方案选择；1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。方案一：本方案中MIC捕捉到声音信号时，产生出交流信号经过Q1的阻容耦合放大电路放大，然后经过C3的隔直耦合电容给Q2的基极一个偏置电压使Q2导通，Q2导通前555触发器2脚电压等于VCC等于5V当Q2导通后2脚电压低于1/3VCC使555触发器进入工作状态LED亮当T=RC时555通过7，6脚放电完毕LED自动熄灭。光控是通过光敏电阻和100K电阻串联分压控制4脚电位来实现当有光时光敏电阻阻值约为20K使4脚电压很小555触发器处于关闭状态LED不会亮，当没光时光敏电阻阻值约为150K这时4脚处于高电位555处于预备工作状态当声音出发信号到达后LED灯亮并通过555达成延时熄灭。不采用此方案的原因：由于方案一中有2个三极管增大了电路的复杂程度，使参数的计算、元件封装和焊接等的难度大大增加所以不采用方案一。元器件选择；驻极体话筒；光敏电阻；晶体管；定时器555；发光二极管；电阻、电容器、二极管若干，三极管。当MIC获得声音信号后转换成电信号通过放大电路放大。为了获得比较高的灵敏度则放大倍数应该尽量大所以Q1选取9014。光控电路中光敏电阻的阻值范围为20—150K所以选比较大的分压电阻使在有光时555触发器因4脚为第电平而处于关闭状态，无光时4脚高电平555能够工作。因为延时时间约为10秒，而延时时间由时间常数RC决定所以取R9=100K，C3=100u。工作原理：电路有声音信号输入时，MIC将声音信号转换成电信号后经由三极管Q1等元件构成的阻容耦合放大电路放大后送如555构成的单稳态触发器的输入端2脚，使2脚电位低于1/3VCC从而使触发器进入暂稳态输出高电平LED亮，2脚原来的电位是由R7（100K）和R10（68K）的电阻串联分压提供的两电阻阻值比约为3：2使2脚电压略大于1/3VCC触发器不工作，而声音信号经放大后的交流触发信号到来时刚好能使2脚电位低于1/3VCC。LED亮后随着电容C3（100u）的充电当Uc>2/3Vcc时，电容C3开始迅速放电，当放电完成时触发器回到稳定状态LED熄灭。（5）组装调试；封装时摆放...
