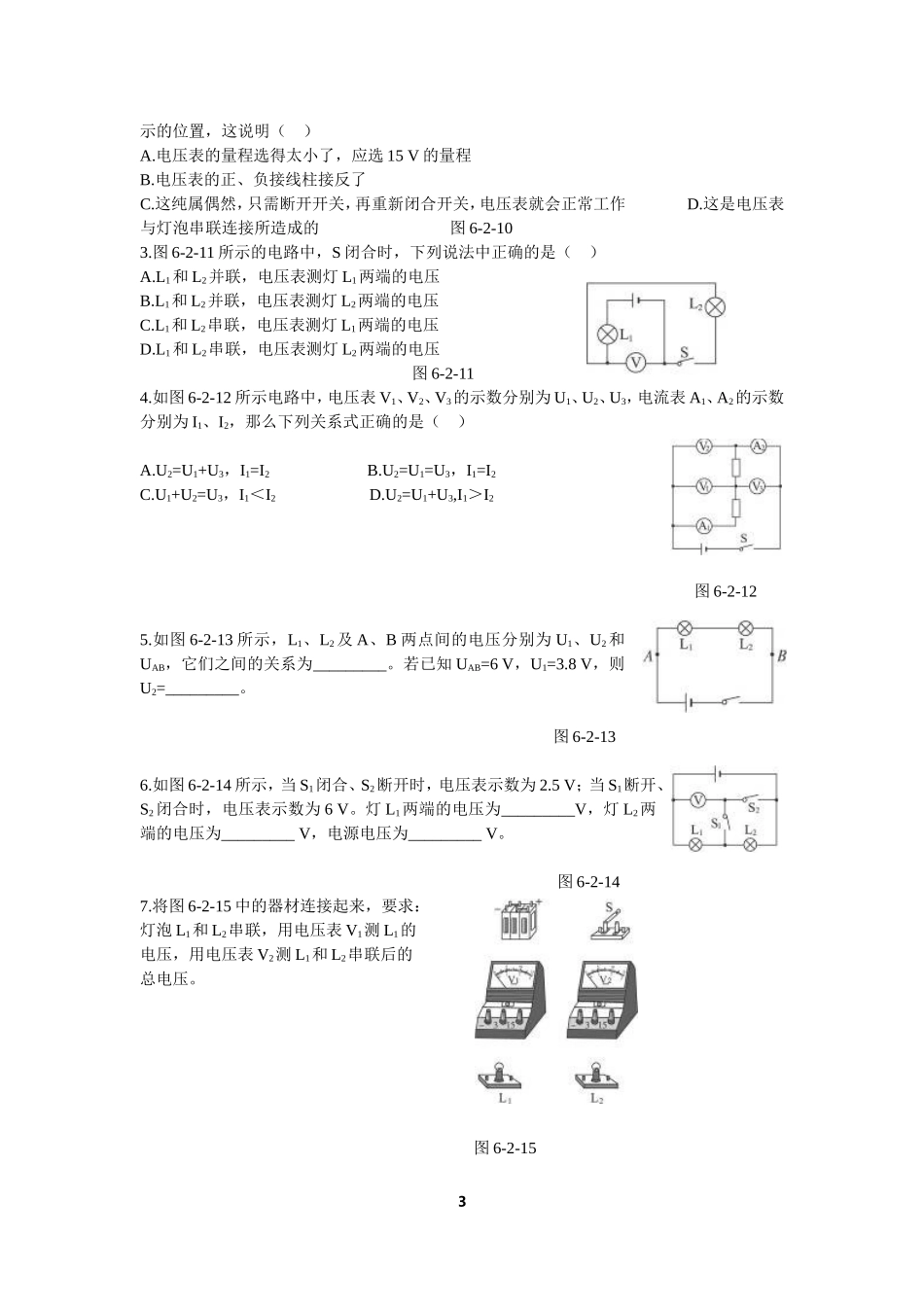

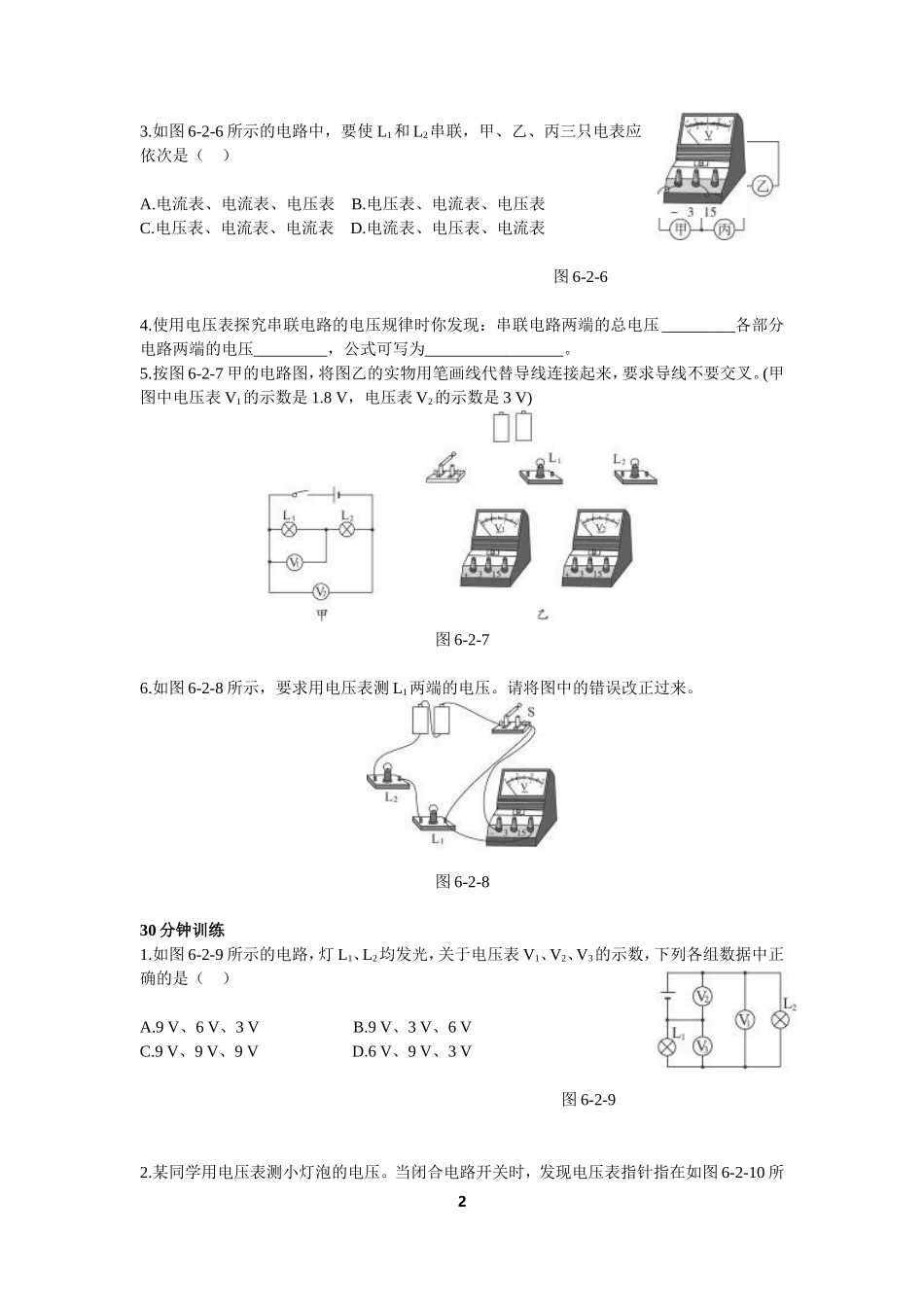

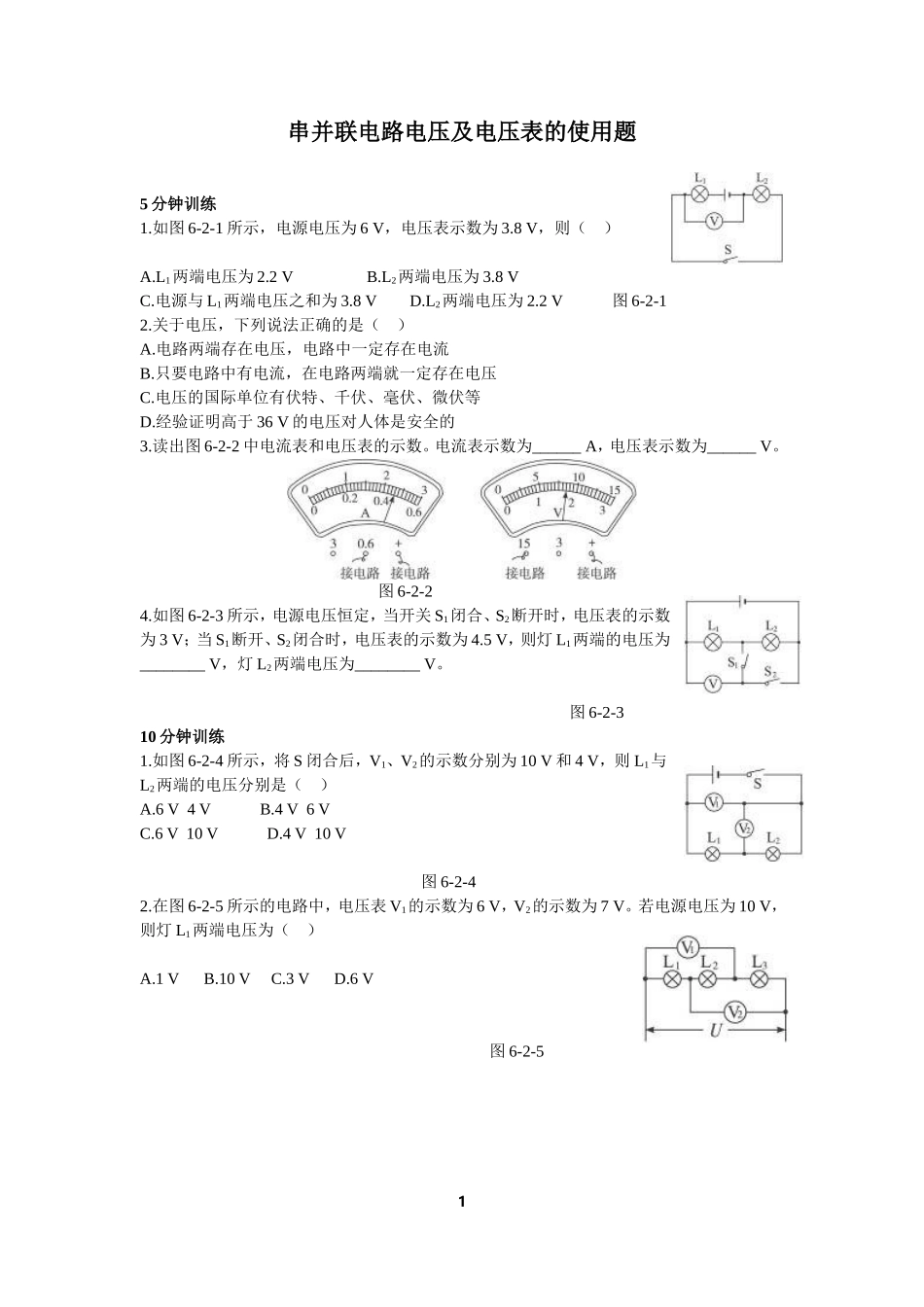

串并联电路电压及电压表的使用题5分钟训练1.如图6-2-1所示，电源电压为6V，电压表示数为3.8V，则（）A.L1两端电压为2.2VB.L2两端电压为3.8VC.电源与L1两端电压之和为3.8VD.L2两端电压为2.2V图6-2-12.关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36V的电压对人体是安全的3.读出图6-2-2中电流表和电压表的示数。电流表示数为______A，电压表示数为______V。图6-2-24.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为________V，灯L2两端电压为________V。图6-2-310分钟训练1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A.6V4VB.4V6VC.6V10VD.4V10V图6-2-42.在图6-2-5所示的电路中，电压表V1的示数为6V，V2的示数为7V。若电源电压为10V，则灯L1两端电压为（）A.1VB.10VC.3VD.6V图6-2-513.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表图6-2-64.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为_________________。5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。(甲图中电压表V1的示数是1.8V，电压表V2的示数是3V)图6-2-76.如图6-2-8所示，要求用电压表测L1两端的电压。请将图中的错误改正过来。图6-2-830分钟训练1.如图6-2-9所示的电路，灯L1、L2均发光，关于电压表V1、V2、V3的示数，下列各组数据中正确的是（）A.9V、6V、3VB.9V、3V、6VC.9V、9V、9VD.6V、9V、3V图6-2-92.某同学用电压表测小灯泡的电压。当闭合电路开关时，发现电压表指针指在如图6-2-10所2示的位置，这说明（）A.电压表的量程选得太小了，应选15V的量程B.电压表的正、负接线柱接反了C.这纯属偶然，只需断开开关，再重新闭合开关，电压表就会正常工作D.这是电压表与灯泡串联连接所造成的图6-2-103.图6-2-11所示的电路中，S闭合时，下列说法中正确的是（）A.L1和L2并联，电压表测灯L1两端的电压B.L1和L2并联，电压表测灯L2两端的电压C.L1和L2串联，电压表测灯L1两端的电压D.L1和L2串联，电压表测灯L2两端的电压图6-2-114.如图6-2-12所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）A.U2=U1+U3，I1=I2B.U2=U1=U3，I1=I2C.U1+U2=U3，I1＜I2D.U2=U1+U3,I1＞I2图6-2-125.如图6-2-13所示，L1、L2及A、B两点间的电压分别为U1、U2和UAB，它们之间的关系为_________。若已知UAB=6V，U1=3.8V，则U2=_________。图6-2-136.如图6-2-14所示，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V。灯L1两端的电压为_________V，灯L2两端的电压为_________V，电源电压为_________V。图6-2-147.将图6-2-15中的器材连接起来，要求：灯泡L1和L2串联，用电压表V1测L1的电压，用电压表V2测L1和L2串联后的总电压。图6-2-1538.根据图6-2-16所示的实际电路，在虚线框内画出电路图。图6-2-1610.一只小灯泡、三节干电池、一个开关组成电路，用电流表测通过小灯泡的电流，用电压表测小灯泡两端的电压。（1）画出电路图。（2）电压表的示数为4.5V，电流表的示数为0.46A，请在图6-2-18所示的表盘上标出指针位置及所用接线柱。图6-2-18乙45分钟训练1.AB2.B3.0.468.54.31.510分钟训练1.A2.C3.B4.等于之和U=U1+U2+U3+……30分钟训练1.D2.B3.D.44.A5.UAB=U1+U22.2V6.2.53.5610.如图甲、乙所示。甲56
