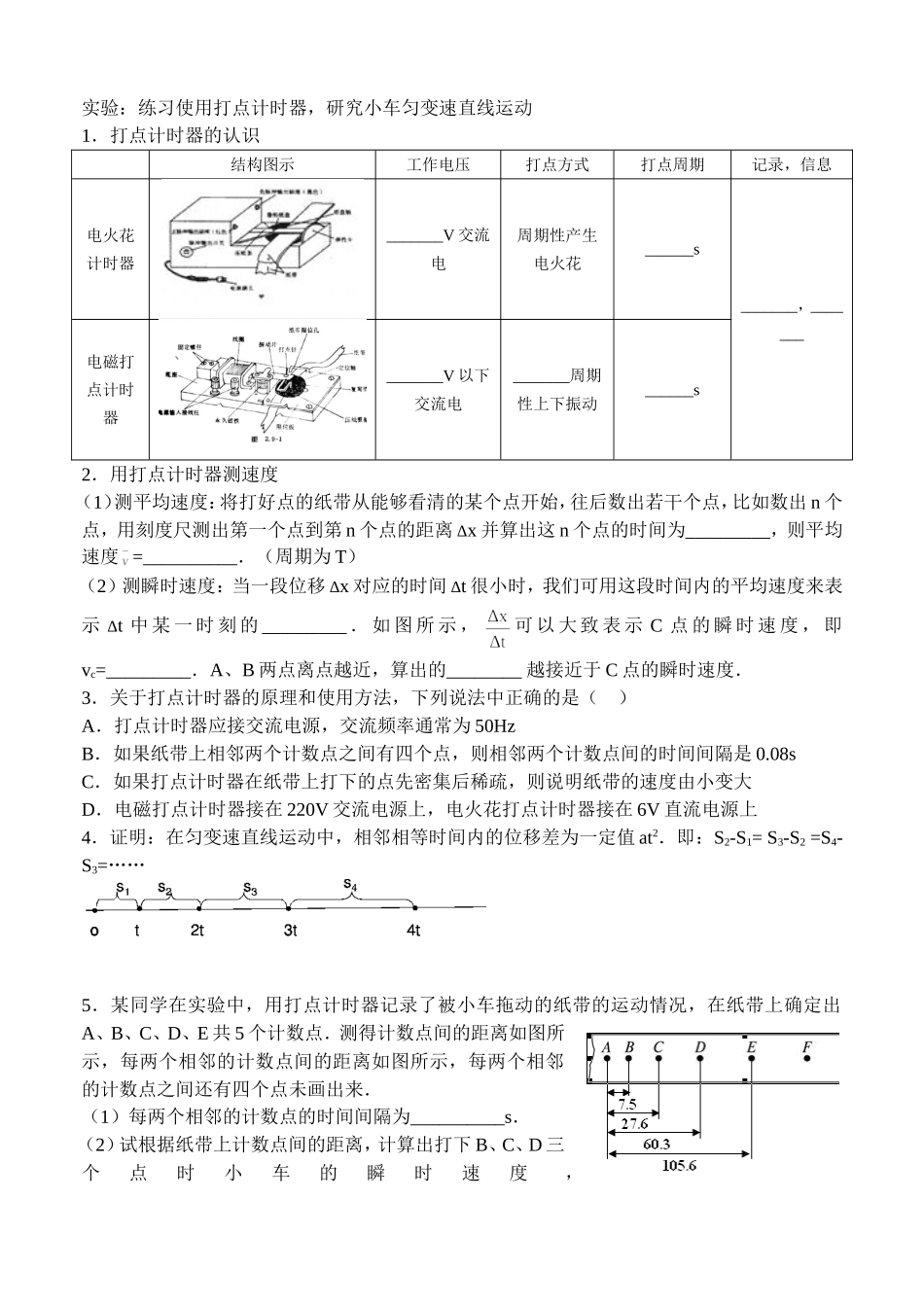

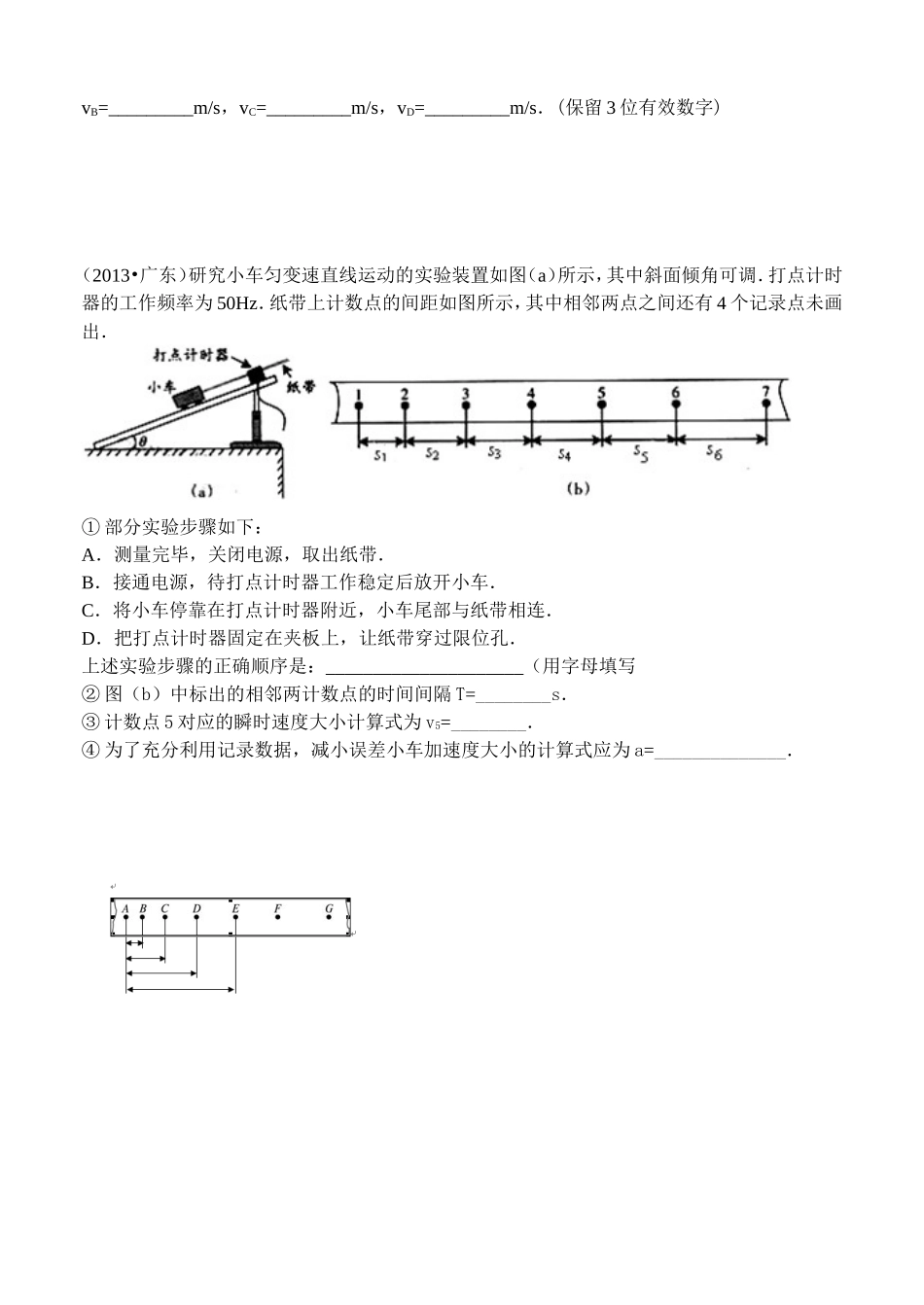

实验：练习使用打点计时器，研究小车匀变速直线运动1．打点计时器的认识结构图示工作电压打点方式打点周期记录，信息电火花计时器_______V交流电周期性产生电火花______s_______，_______电磁打点计时器_______V以下交流电_______周期性上下振动______s2．用打点计时器测速度（1）测平均速度：将打好点的纸带从能够看清的某个点开始，往后数出若干个点，比如数出n个点，用刻度尺测出第一个点到第n个点的距离Δx并算出这n个点的时间为_________，则平均速度=__________．（周期为T）（2）测瞬时速度：当一段位移Δx对应的时间Δt很小时，我们可用这段时间内的平均速度来表示Δt中某一时刻的_________．如图所示，可以大致表示C点的瞬时速度，即vc=_________．A、B两点离点越近，算出的________越接近于C点的瞬时速度．3．关于打点计时器的原理和使用方法，下列说法中正确的是（）A．打点计时器应接交流电源，交流频率通常为50HzB．如果纸带上相邻两个计数点之间有四个点，则相邻两个计数点间的时间间隔是0.08sC．如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度由小变大D．电磁打点计时器接在220V交流电源上，电火花打点计时器接在6V直流电源上4．证明：在匀变速直线运动中，相邻相等时间内的位移差为一定值at2．即：S2-S1=S3-S2=S4-S3=……5．某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E共5个计数点．测得计数点间的距离如图所示，每两个相邻的计数点间的距离如图所示，每两个相邻的计数点之间还有四个点未画出来．（1）每两个相邻的计数点的时间间隔为__________s．（2）试根据纸带上计数点间的距离，计算出打下B、C、D三个点时小车的瞬时速度，vB=_________m/s，vC=_________m/s，vD=_________m/s．(保留3位有效数字)（2013•广东）研究小车匀变速直线运动的实验装置如图（a）所示，其中斜面倾角可调．打点计时器的工作频率为50Hz．纸带上计数点的间距如图所示，其中相邻两点之间还有4个记录点未画出．①部分实验步骤如下：A．测量完毕，关闭电源，取出纸带．B．接通电源，待打点计时器工作稳定后放开小车．C．将小车停靠在打点计时器附近，小车尾部与纸带相连．D．把打点计时器固定在夹板上，让纸带穿过限位孔．上述实验步骤的正确顺序是：_____________________（用字母填写②图（b）中标出的相邻两计数点的时间间隔T=________s．③计数点5对应的瞬时速度大小计算式为v5=________．④为了充分利用记录数据，减小误差小车加速度大小的计算式应为a=______________．
